在 GTK# 编程教程的这一部分中，我们将继续使用 Cairo 库进行绘制。
甜甜圈
在下面的示例中，我们通过旋转一堆椭圆来创建复杂的形状。
donut.cs
using Gtk;using Cairo;using System;class SharpApp : Window {public SharpApp() : base("Donut"){SetDefaultSize(350, 250);SetPosition(WindowPosition.Center);DeleteEvent += delegate { Application.Quit(); };DrawingArea darea = new DrawingArea();darea.ExposeEvent += OnExpose;Add(darea);ShowAll();}void OnExpose(object sender, ExposeEventArgs args){DrawingArea area = (DrawingArea) sender;Cairo.Context cr = Gdk.CairoHelper.Create(area.GdkWindow);cr.LineWidth = 0.5;int width, height;width = Allocation.Width;height = Allocation.Height;cr.Translate(width/2, height/2);cr.Arc(0, 0, 120, 0, 2*Math.PI);cr.Stroke();cr.Save();for (int i = 0; i < 36; i++) {cr.Rotate( i*Math.PI/36);cr.Scale(0.3, 1);cr.Arc(0, 0, 120, 0, 2*Math.PI);cr.Restore();cr.Stroke();cr.Save();}((IDisposable) cr.Target).Dispose();((IDisposable) cr).Dispose();}public static void Main(){Application.Init();new SharpApp();Application.Run();}}
在此示例中，我们创建一个甜甜圈。 形状类似于曲奇，因此称为甜甜圈。
cr.Translate(width/2, height/2);cr.Arc(0, 0, 120, 0, 2*Math.PI);cr.Stroke();
刚开始时有一个椭圆。
for (int i = 0; i < 36; i++) {cr.Rotate( i*Math.PI/36);cr.Scale(0.3, 1);cr.Arc(0, 0, 120, 0, 2*Math.PI);cr.Restore();cr.Stroke();cr.Save();}
旋转几圈后，有一个甜甜圈。

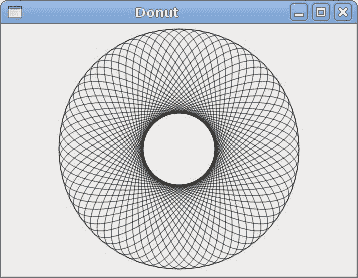

图：多纳圈
渐变
在计算机图形学中，渐变是从浅到深或从一种颜色到另一种颜色的阴影的平滑混合。 在 2D 绘图程序和绘图程序中，渐变用于创建彩色背景和特殊效果以及模拟灯光和阴影。 （answers.com）
gradients.cs
using Gtk;using Cairo;using System;class SharpApp : Window {public SharpApp() : base("Gradients"){SetDefaultSize(340, 390);SetPosition(WindowPosition.Center);DeleteEvent += delegate { Application.Quit(); };DrawingArea darea = new DrawingArea();darea.ExposeEvent += OnExpose;Add(darea);ShowAll();}void OnExpose(object sender, ExposeEventArgs args){DrawingArea area = (DrawingArea) sender;Cairo.Context cr = Gdk.CairoHelper.Create(area.GdkWindow);LinearGradient lg1 = new LinearGradient(0.0, 0.0, 350.0, 350.0);int count = 1;for (double j=0.1; j<1.0; j+= 0.1) {if (Convert.ToBoolean(count % 2)) {lg1.AddColorStop(j, new Color(0, 0, 0, 1));} else {lg1.AddColorStop(j, new Color(1, 0, 0, 1));}count++;}cr.Rectangle(20, 20, 300, 100);cr.Pattern = lg1;cr.Fill();LinearGradient lg2 = new LinearGradient(0.0, 0.0, 350.0, 0);count = 1;for (double i=0.05; i<0.95; i+= 0.025) {if (Convert.ToBoolean(count % 2)) {lg2.AddColorStop(i, new Color(0, 0, 0, 1));} else {lg2.AddColorStop(i, new Color(0, 0, 1, 1));}count++;}cr.Rectangle(20, 140, 300, 100);cr.Pattern = lg2;cr.Fill();LinearGradient lg3 = new LinearGradient(20.0, 260.0, 20.0, 360.0);lg3.AddColorStop(0.1, new Color (0, 0, 0, 1) );lg3.AddColorStop(0.5, new Color (1, 1, 0, 1) );lg3.AddColorStop(0.9, new Color (0, 0, 0, 1) );cr.Rectangle(20, 260, 300, 100);cr.Pattern = lg3;cr.Fill();lg1.Destroy();lg2.Destroy();lg3.Destroy();((IDisposable) cr.Target).Dispose ();((IDisposable) cr).Dispose ();}public static void Main(){Application.Init();new SharpApp();Application.Run();}}
在我们的示例中，我们绘制了三个具有三个不同渐变的矩形。
LinearGradient lg1 = new LinearGradient(0.0, 0.0, 350.0, 350.0);
在这里，我们创建一个线性渐变图案。 参数指定直线，沿着该直线绘制渐变。 在我们的情况下，这是一条垂直线。
LinearGradient lg3 = new LinearGradient(20.0, 260.0, 20.0, 360.0);lg3.AddColorStop(0.1, new Color (0, 0, 0, 1) );lg3.AddColorStop(0.5, new Color (1, 1, 0, 1) );lg3.AddColorStop(0.9, new Color (0, 0, 0, 1) );
我们定义色标以产生渐变图案。 在这种情况下，渐变是黑色和黄色的混合。 通过添加两个黑色和一个黄色色标，我们创建了一个水平渐变图案。 这些停止实际上是什么意思？ 在我们的情况下，我们从黑色开始，该颜色将以大小的 1/10 停止。 然后，我们开始逐渐涂成黄色，最终达到形状的中心。 黄色停在大小的 9/10，我们再次开始用黑色绘图，直到结束。
图：渐变
泡泡
在以下示例中，我们创建一个粉扑效果。 该示例将显示一个不断增长的居中文本，该文本将从某个点逐渐淡出。 这是一个非常常见的效果，您经常可以在 Flash 动画中看到它。
puff.cs
using Gtk;using Cairo;using System;class SharpApp : Window {private bool timer = true;private double alpha = 1.0;private double size = 1.0;private DrawingArea darea;public SharpApp() : base("Puff"){SetDefaultSize(350, 200);SetPosition(WindowPosition.Center);DeleteEvent += delegate { Application.Quit(); };GLib.Timeout.Add(14, new GLib.TimeoutHandler(OnTimer));darea = new DrawingArea();darea.ExposeEvent += OnExpose;Add(darea);ShowAll();}bool OnTimer(){if (!timer) return false;darea.QueueDraw();return true;}void OnExpose(object sender, ExposeEventArgs args){DrawingArea area = (DrawingArea) sender;Cairo.Context cr = Gdk.CairoHelper.Create(area.GdkWindow);int x = Allocation.Width / 2;int y = Allocation.Height / 2;cr.SetSourceRGB(0.5, 0, 0);cr.Paint();cr.SelectFontFace("Courier", FontSlant.Normal, FontWeight.Bold);size += 0.8;if (size > 20) {alpha -= 0.01;}cr.SetFontSize(size);cr.SetSourceRGB(1, 1, 1);TextExtents extents = cr.TextExtents("ZetCode");cr.MoveTo(x - extents.Width/2, y);cr.TextPath("ZetCode");cr.Clip();cr.Stroke();cr.PaintWithAlpha(alpha);if (alpha <= 0) {timer = false;}((IDisposable) cr.Target).Dispose();((IDisposable) cr).Dispose();}public static void Main(){Application.Init();new SharpApp();Application.Run();}}
该示例在窗口上创建一个逐渐增长和褪色的文本。
GLib.Timeout.Add(14, new GLib.TimeoutHandler(OnTimer));
每隔 14 毫秒调用一次OnTimer()方法。
bool OnTimer(){if (!timer) return false;darea.QueueDraw();return true;}
在OnTimer()方法中，我们在绘图区域上调用QueueDraw()方法，该方法会触发ExposeEvent。
int x = Allocation.Width / 2;int y = Allocation.Height / 2;
中间点的坐标。
cr.SetSourceRGB(0.5, 0, 0);cr.Paint();
我们将背景色设置为深红色。
size += 0.8;
每个周期，字体大小将增加 0.8 个单位。
if (size > 20) {alpha -= 0.01;}
字体大小大于 20 后开始淡出。
TextExtents extents = cr.TextExtents("ZetCode");
我们得到了文本指标。
cr.MoveTo(x - extents.Width/2, y);
我们使用文本指标将文本放在窗口的中心。
cr.TextPath("ZetCode");cr.Clip();
我们获取文本的路径，并为其设置当前的片段区域。
cr.Stroke();cr.PaintWithAlpha(alpha);
我们绘制当前路径并考虑 alpha 值。
图：粉扑
反射
在下一个示例中，我们显示反射图像。 这种美丽的效果使人产生幻觉，好像图像在水中被反射一样。
reflection.cs
using Gtk;using Cairo;using System;class SharpApp : Window {private ImageSurface surface;private int imageWidth;private int imageHeight;private int gap;private int border;public SharpApp() : base("Reflection"){try {surface = new ImageSurface("slanec.png");} catch {Console.WriteLine("File not found");Environment.Exit(1);}imageWidth = surface.Width;imageHeight = surface.Height;gap = 40;border = 20;SetDefaultSize(300, 350);SetPosition(WindowPosition.Center);DeleteEvent += delegate { Application.Quit(); };DrawingArea darea = new DrawingArea();darea.ExposeEvent += OnExpose;Add(darea);ShowAll();}void OnExpose(object sender, ExposeEventArgs args){DrawingArea area = (DrawingArea) sender;Cairo.Context cr = Gdk.CairoHelper.Create(area.GdkWindow);int width = Allocation.Width;int height = Allocation.Height;LinearGradient lg = new LinearGradient(width/2, 0, width/2, height*3);lg.AddColorStop(0, new Color(0, 0, 0, 1));lg.AddColorStop(height, new Color(0.2, 0.2, 0.2, 1));cr.Pattern = lg;cr.Paint();cr.SetSourceSurface(surface, border, border);cr.Paint();double alpha = 0.7;double step = 1.0 / imageHeight;cr.Translate(0, 2 * imageHeight + gap);cr.Scale(1, -1);int i = 0;while(i < imageHeight) {cr.Rectangle(new Rectangle(border, imageHeight-i, imageWidth, 1));i++;cr.Clip();cr.SetSource(surface, border, border);cr.PaintWithAlpha(alpha-=step);cr.ResetClip();}((IDisposable) cr.Target).Dispose();((IDisposable) cr).Dispose();}public static void Main(){Application.Init();new SharpApp();Application.Run();}}
该示例显示了一个反射的城堡。
LinearGradient lg = new LinearGradient(width/2, 0, width/2, height*3);lg.AddColorStop(0, new Color(0, 0, 0, 1));lg.AddColorStop(height, new Color(0.2, 0.2, 0.2, 1));cr.Pattern = lg;cr.Paint();
背景充满了渐变的油漆。 涂料是从黑色到深灰色的平滑混合。
cr.Translate(0, 2 * imageHeight + gap);cr.Scale(1, -1);
此代码翻转图像并将其转换为原始图像下方。 平移操作是必需的，因为缩放操作会使图像上下颠倒并向上平移图像。 要了解发生了什么，只需拍摄一张照片并将其放在桌子上即可。 现在翻转它。
cr.Rectangle(new Rectangle(border, imageHeight-i, imageWidth, 1));i++;cr.Clip();cr.SetSource(surface, border, border);cr.PaintWithAlpha(alpha-=step);cr.ResetClip();
代码的关键部分。 我们使第二个图像透明。 但是透明度不是恒定的。 图像逐渐淡出。 这是通过GradientPaint实现的。
图：反射
等待
在此示例中，我们使用透明效果创建一个等待演示。 我们将绘制 8 条线，这些线将逐渐消失，从而产生一条线在移动的错觉。 这种效果通常用于通知用户，一项艰巨的任务正在幕后进行。 一个示例是通过互联网流式传输视频。
waiting.cs
using Gtk;using Cairo;using System;class SharpApp : Window {private double [,] trs = new double[,] {{ 0.0, 0.15, 0.30, 0.5, 0.65, 0.80, 0.9, 1.0 },{ 1.0, 0.0, 0.15, 0.30, 0.5, 0.65, 0.8, 0.9 },{ 0.9, 1.0, 0.0, 0.15, 0.3, 0.5, 0.65, 0.8 },{ 0.8, 0.9, 1.0, 0.0, 0.15, 0.3, 0.5, 0.65},{ 0.65, 0.8, 0.9, 1.0, 0.0, 0.15, 0.3, 0.5 },{ 0.5, 0.65, 0.8, 0.9, 1.0, 0.0, 0.15, 0.3 },{ 0.3, 0.5, 0.65, 0.8, 0.9, 1.0, 0.0, 0.15 },{ 0.15, 0.3, 0.5, 0.65, 0.8, 0.9, 1.0, 0.0, }};private short count = 0;private DrawingArea darea;public SharpApp() : base("Waiting"){SetDefaultSize(250, 150);SetPosition(WindowPosition.Center);DeleteEvent += delegate { Application.Quit(); };GLib.Timeout.Add(100, new GLib.TimeoutHandler(OnTimer));darea = new DrawingArea();darea.ExposeEvent += OnExpose;Add(darea);ShowAll();}bool OnTimer(){count += 1;darea.QueueDraw();return true;}void OnExpose(object sender, ExposeEventArgs args){DrawingArea area = (DrawingArea) sender;Cairo.Context cr = Gdk.CairoHelper.Create(area.GdkWindow);cr.LineWidth = 3;cr.LineCap = LineCap.Round;int width, height;width = Allocation.Width;height = Allocation.Height;cr.Translate(width/2, height/2);for (int i = 0; i < 8; i++) {cr.SetSourceRGBA(0, 0, 0, trs[count%8, i]);cr.MoveTo(0.0, -10.0);cr.LineTo(0.0, -40.0);cr.Rotate(Math.PI/4);cr.Stroke();}((IDisposable) cr.Target).Dispose();((IDisposable) cr).Dispose();}public static void Main(){Application.Init();new SharpApp();Application.Run();}}
我们用八个不同的 alpha 值绘制八条线。
GLib.Timeout.Add(100, new GLib.TimeoutHandler(OnTimer));
我们使用计时器函数来创建动画。
private double [,] trs = new double[,] {{ 0.0, 0.15, 0.30, 0.5, 0.65, 0.80, 0.9, 1.0 },...};
这是此演示中使用的透明度值的二维数组。 有 8 行，每行一种状态。 8 行中的每行将连续使用这些值。
cr.LineWidth = 3;cr.LineCap = LineCap.Round;
我们使线条更粗一些，以便更好地显示它们。 我们用带帽的线画线。
cr.SetSourceRGBA(0, 0, 0, trs[count%8, i]);
在这里，我们定义了一条线的透明度值。
cr.MoveTo(0.0, -10.0);cr.LineTo(0.0, -40.0);cr.Rotate(Math.PI/4);cr.Stroke();
这些代码行将绘制八行中的每行。
图：等待
在 GTK# 编程库的这一章中，我们使用 Cairo 库进行了一些更高级的绘制。
