CSS 实现树状结构目录效果是这样的
纯 CSS 实现带连接线的树形组件 - 图1
整个实现没有用到任何 JavaScript，非常巧妙。
不过有时候还需要那种带连接线的样式，这样看起来层级会更清晰，就像这样
纯 CSS 实现带连接线的树形组件 - 图2
这是如何实现的呢？一起来看看吧~

一、details 和 summary

简单回顾一下，整体结构需要利用到 details 和 summary，天然地支持内容展开和收起。这里有一个 MDN 的例子

<details>
  <summary>System Requirements</summary>
  <p>Requires a computer running an operating system. The computer
    must have some memory and ideally some kind of long-term storage.
    An input device as well as some form of output device is
    recommended.</p>
</details>

直接就实现了展开和收起
纯 CSS 实现带连接线的树形组件 - 图3
还可以支持多层嵌套，只需要将details当做展开的内容就行了，如下

<details>
  <summary>项目1</summary>
  <details>
    <summary>文件夹0</summary>
  </details>
  <details>
    <summary>文件夹1-1</summary>
    <details>
      <summary>文件夹1-1-2</summary>
    </details>
    <details>
      <summary>文件夹1-1-3</summary>
      ...
  </details>
</details>

这样就得到了一个简单的树状结构
纯 CSS 实现带连接线的树形组件 - 图4
看着还不像？那是因为现在还没有缩进，可以这样

details{
  padding-left: 10px
}

简单调整一下间距后得到这样的效果，是不是要清晰很多？

二、绘制加号和减号

首先，默认的黑色三角太丑了，需要去掉。现代浏览器中，这个“黑色三角”其实是 ::marker生成的，而这个 ::marker是通过list-style生成，所以要去除就很简单了
旧版本浏览器需要通过专门的伪元素修改，::-webkit-details-marker和::-moz-list-bullet ，现在都统一成了list-style

summary{
  list-style: none;
}

当然，也可以改变summary的display属性（默认是list-item）

summary{
  display: flex;
}

这样，默认的三角就去除了

然后，绘制加号（➕）和减号（➖），由于还有外围一个正方形边框，可以用伪元素来绘制（当然，这是在可以使用的情况下），好处是可以直接用border画边框，这比用渐变方便的多，然后加号就是两段线性渐变，如下

用代码实现就是

summary::before{
  content: '';
  width: 14px;
  height: 14px;
  flex-shrink: 0;
  margin-right: 8px;
  border: 1px solid #999;
  background: linear-gradient(#999, #999) 50%/1px 10px no-repeat,linear-gradient(#999, #999)  50%/10px 1px no-repeat;
}

调整一下间距，效果如下

现在都是加号（➕），看不出哪些是展开的，所以还需要绘制减号（➖），可以用[open]属性来判断，相较于加号（➕）而言，只需要一个线性渐变就行了，实现如下

details[open]>summary::before{
  background: linear-gradient(#999, #999) 50%/10px 1px no-repeat;
}

现在就可以区分哪些是展开，哪些是折叠的了

到了这一步，其实还有一个小问题，有些是不能继续展开的，因为已经到了最底层，没有内容了，所以希望在没有展开内容的时候不显示加号（➕）或者减号（➖），这应该如何判断呢？
其实很简单，在没有展开内容的情况下，其实只有summary单个标签，就像这种结构

<details>
  <summary>文件</summary>
  <!--没有内容了-->
</details>

提到单个标签，可以想到:only-child伪类，所以可以这样重置一下

summary:only-child::before{
  display: none
}

还有另外一种做法，那就是借助:not伪类，直接在前面的选择器上加一层判断

summary:not(:only-child)::before{
  /*排除单个summary的情况*/
}

这样会更加优雅~效果如下

这样就能轻易的看出哪些是不能展开的了

三、绘制连接线

最后就是绘制连接线，也是 CSS 最灵活的、最有趣的一部分。
先从绘制实线开始，这样比较容易。
直接绘制可能有些难度，可以分解开来，一部分是垂直的，指向树的每个标题部分，所以直接绘制在summary上，还有一部分是竖直的，并且竖直部分会包含整个展开部分，因此可以把线条绘制在details上，用代码实现如下（为了区分，下面把垂直部分用红色表示）

summary{
  /*水平线*/
  background: linear-gradient(#999,#999) 0px 50%/20px 1px no-repeat;
}
details{
  /*垂直线*/
  background: linear-gradient(#999, #999) 40px 0px/1px 100% no-repeat;
}

效果如下

看着好像有些凌乱？确实有很多线是多余的，比如树的最后一个节点，垂直线段不应该继续向下延伸了，最左侧的线也是多余的，下面是示意图，其实想要右边那样的效果

首先是最左侧的线段，其实就是最外层，也就是第一层，要去除很简单，直接选中第一层的details以及下面的summary就行了，这里可以用子选择器>来实现

.tree>details,
.tree>details>summary{
  /*去除最外层的连接线*/
  background: none
}

效果如下

然后就是每层的最后一个子节点，如何将垂直线段去除呢？其实可以从HTML结构上入手，最后一层，其实就是最后一个details，所以将最后一个的背景尺寸改为刚好和垂直线段吻合

details:last-child{
  background-size: 1px 23px;
}

为了区分，下面将这一部分用蓝色表示

还有一个小优化，现在最左侧第一层都是分开的，看着有些零散，这是因为前面这一步将所有最后一层的垂直线段都去掉了，所以需要还原这种情况，可以用子选择器>选到，如下

.tree>details:not(:last-child)>details:last-child{
  background-size: 1px 100%;
}

为了区分，下面将这一部分用紫色表示

实线画出来了，虚线还远吗？

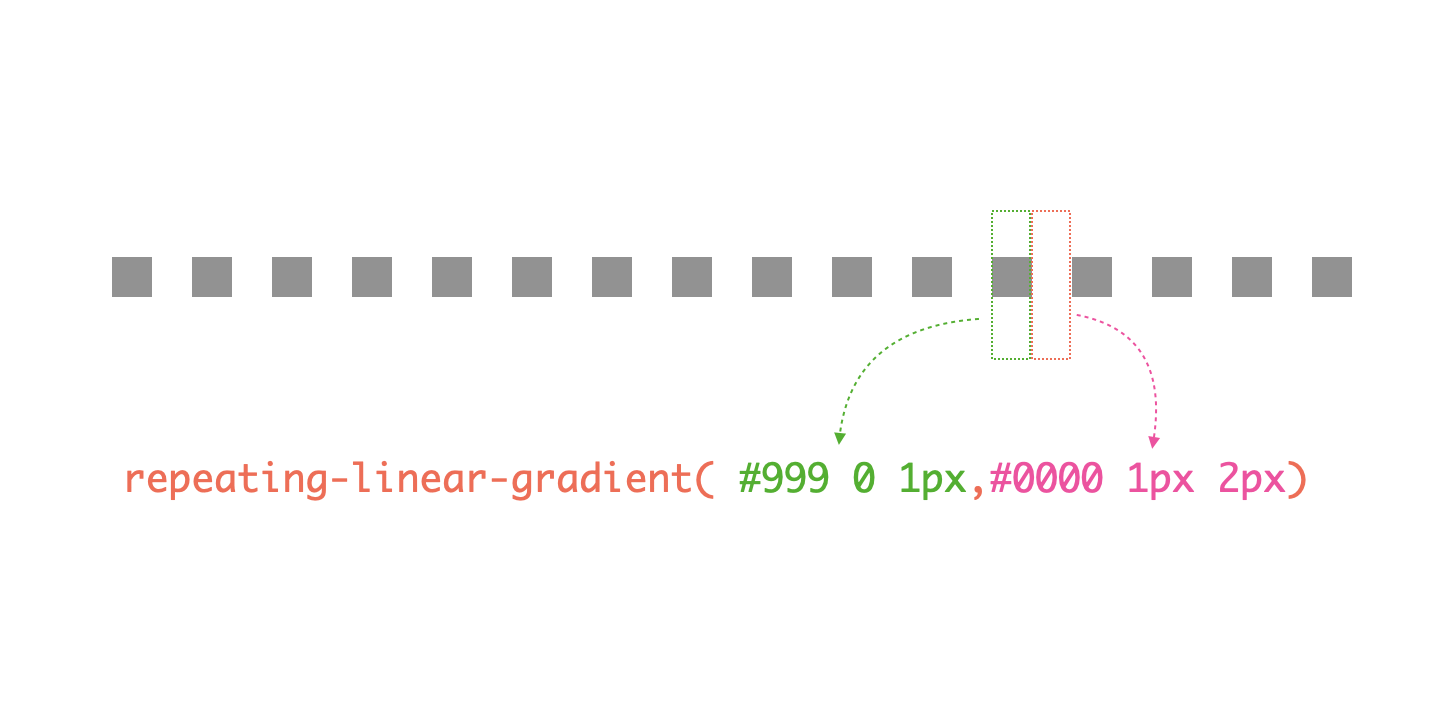

同样也可以用渐变实现，只不过需要用repeating-linear-gradient，因为虚线其实是不断重复的从实色到透明的渐变，示意如下

用代码实现就是

summary{
  /*水平虚线*/
  background: repeating-linear-gradient( 90deg, #999 0 1px,transparent 0px 2px) 0px 50%/20px 1px no-repeat;
}
details{
  /*垂直虚线*/
  background: repeating-linear-gradient( #999 0 1px,transparent 0px 2px) 40px 0px/1px 100% no-repeat;
}

这样就实现了开头效果了
纯 CSS 实现带连接线的树形组件 - 图17
下面是完整CSS代码

.tree summary{
  outline: 0;
  padding-left: 30px;
  list-style: none;
  background: repeating-linear-gradient( 90deg, #999 0 1px,transparent 0px 2px) 0px 50%/20px 1px no-repeat;
  /* background: linear-gradient(#999,#999) 0px 50%/20px 1px no-repeat; */
}
.tree details:last-child{
  background-size: 1px 23px;
}
.tree>details:not(:last-child)>details:last-child{
  background-size: 1px 100%;
}
.tree details{
  padding-left: 40px;
  background: repeating-linear-gradient( #999 0 1px,transparent 0px 2px) 40px 0px/1px 100% no-repeat;
  /* background: linear-gradient(#999, #999) 40px 0px/1px 100% no-repeat; */
}
.tree>details{
  background: none;
  padding-left: 0;
}
.tree>details>summary{
  background: none
}
.tree summary{
  display: flex;
  align-items: center;
  height: 46px;
  font-size: 15px;
  line-height: 22px;
  color: rgba(0, 0, 0, 0.85);
  cursor: default;
}
.tree summary::after{
  content: '';
  position: absolute;
  left: 10px;
  right: 10px;
  height: 38px;
  background: #EEF2FF;
  border-radius: 8px;
  z-index: -1;
  opacity: 0;
  transition: .2s;
}
.tree summary:hover::after{
  opacity: 1;
}
.tree summary:not(:only-child)::before{
  content: '';
  width: 14px;
  height: 14px;
  flex-shrink: 0;
  margin-right: 8px;
  border: 1px solid #999;
  background: linear-gradient(#999, #999) 50%/1px 10px no-repeat,linear-gradient(#999, #999)  50%/10px 1px no-repeat;
}
.tree details[open]>summary::before{
  background: linear-gradient(#999, #999) 50%/10px 1px no-repeat;
}

也可以查看以下任意链接：

CSS tree with line

点击查看【codepen】

四、总结一下

以上就是本文的全部内容了，可以看到全部由 CSS 绘制而成，没有用到任何图片，是不是很简单呢？下面总结一下实现要点

details 和 summary 原生支持展开收起
details 和 summary 支持多层嵌套，这样就得到了简易的树状结构
逐层缩进可以通过给 details 添加内边距实现
summary 的黑色三角形是通过 list-style 生成的，可以更改 display 属性去除
利用伪元素可以轻易实现 border 边框，这比用渐变方便的多
加号其实是两段线性渐变叠加而成，减号一段渐变就够了
连接线可以分成两段，垂直线段绘制在 details 上，水平线段绘制在 summary 上
多余的线段可以通过 :last-child和子选择器>去除
虚线其实是不断重复的从实色到透明的渐变，可以用repeating-linear-gradient绘制

相比于现有的组件库，原生实现最大的好处就是灵活性，合理运用选择器，各式各样的设计都能轻易实现，组件库可兼顾不了这么多。另外，兼容性方面也非常不错，主流浏览器均支持，IE 上虽然不支持 details 和 summary，但是通过 polyfill 解决，总的来说非常实用的，大可以放心使用。
