6.5 制定进度计划

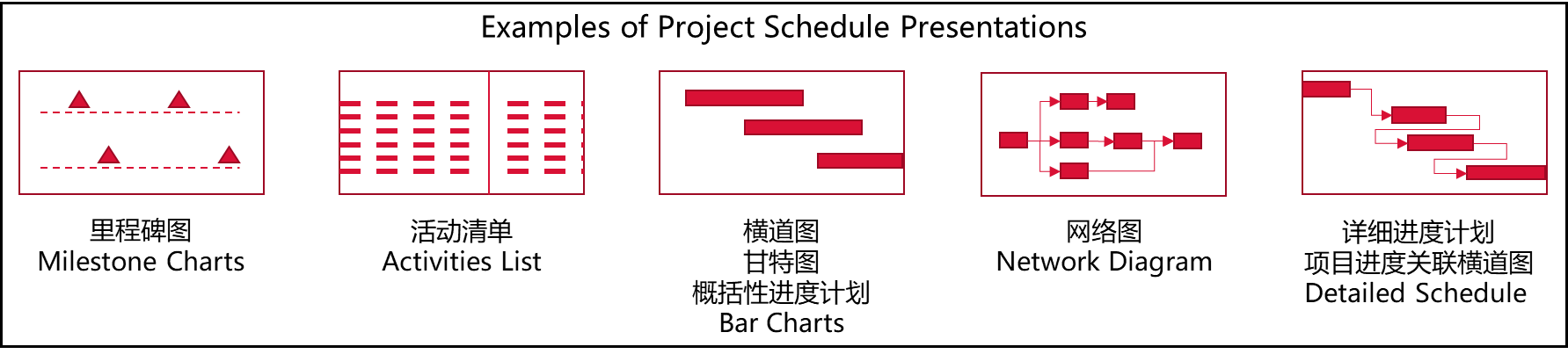

  • 里程碑图(Milestone Charts):仅标示出主要可交付成果和关键外部接口的计划开始或完成日期。
  • 横道图(Bar Charts):在横道图中,纵向列表示活动横向列示日期,用横条表示活动自开始日期至完成日期的持续时间。为便于控制,以及与管理层进行沟通,可在里程碑或横跨多个相关联的工作包之间,列出内容更广、更综合的概括性活动,并在横道图报告中显示。
  • 项目进度网络图(Project Network Schedule Diagrams):这些图形通常用活动节点法绘制没有时间刻度,纯粹显示活动及其相互关系,有时也称为“纯逻辑图”。
  • 详细进度计划(Detailed Schedule ):目进度网络图也可以是包含时间刻度的进度网络图,有时称为“逻辑横道图”。这些图形中有活动日期,通常会同时展示项目网络逻辑和项目关键路径活动等信息。

区别:

名称 优势 作用 备注
里程碑图
Milestone Charts
概述项目进展情况 也可向管理层汇报或客户汇报 系列活动完成,阶段结束的标志,它本身没有工期
横道图
甘特图
概括性进度计划
Bar Charts
追踪概括性活动

- 常用于向管理层或客户汇报
概括性活动
详细进度计划
Detailed Schedule
表示活动之间逻辑关系,包含时间刻度的进度网络图 详细进度计划,供团队内部执行所使用 用节点法绘制,也可采用标注进度网络图绘制(有时也为逻辑横道图)

里程碑图


横道图
