定义:

  • 与前导图法不同,箭线图法是用箭线表示活动、节点表示事件的一种网络图绘制方法。
  • 又称:双代号网络图节点和箭线都要编号)或活动箭线图 (Active On the Arrow, AoA)

  • 箭线:表示活动

  • 圆圈:表示点,没有任何意义
  • 活动的开始(箭尾)事件叫做该活动的紧前事件(Precede Event)
  • 活动的结束(箭头)事件叫该活动的紧后事件(Successor Event)

12个活动,2个虚活动


基本原则:

  1. 网络图中每一活动和每一事件都必须有唯一的一个代号,即网络图中不会有相同的代号。



  1. 任两项活动的紧前事件和紧后事件代号至少有一个不相同,节点代号沿箭线方向越来越大

错误的画法,应该沿着箭线,数字越大


  1. 流入(流出)同一节点的活动,均有共同的紧后活动(或紧前活动)。为了绘图的方便,在箭线图中又人为引入了一种额外的、特殊的活动,叫做虚活动(Dummy Activity),在网络图中由一个虚箭线表示。虚活动不消耗时间,也不消耗资源,只是为了弥补箭线图在表达活动**依赖关系**方面的不足。借助虚活动,我们可以更好地、更清楚地表达活动之间的关系

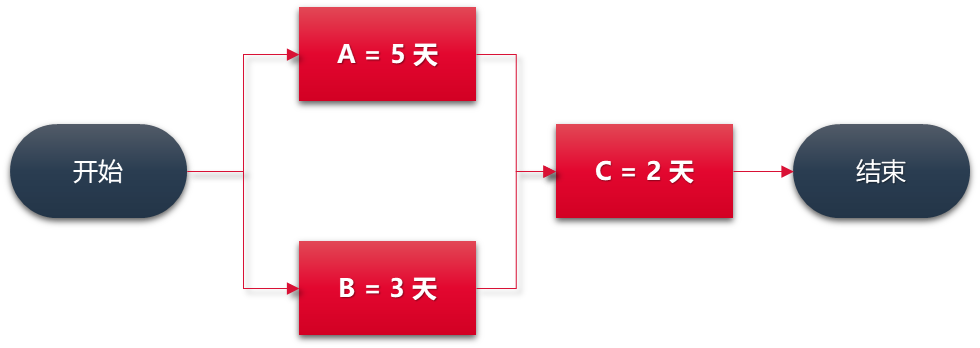

紧前绘图法


箭线图法
注:活动A和B可以同时进行(B有2天总浮动时间);只有活动A和活动B都完成后,活动C才能开始。

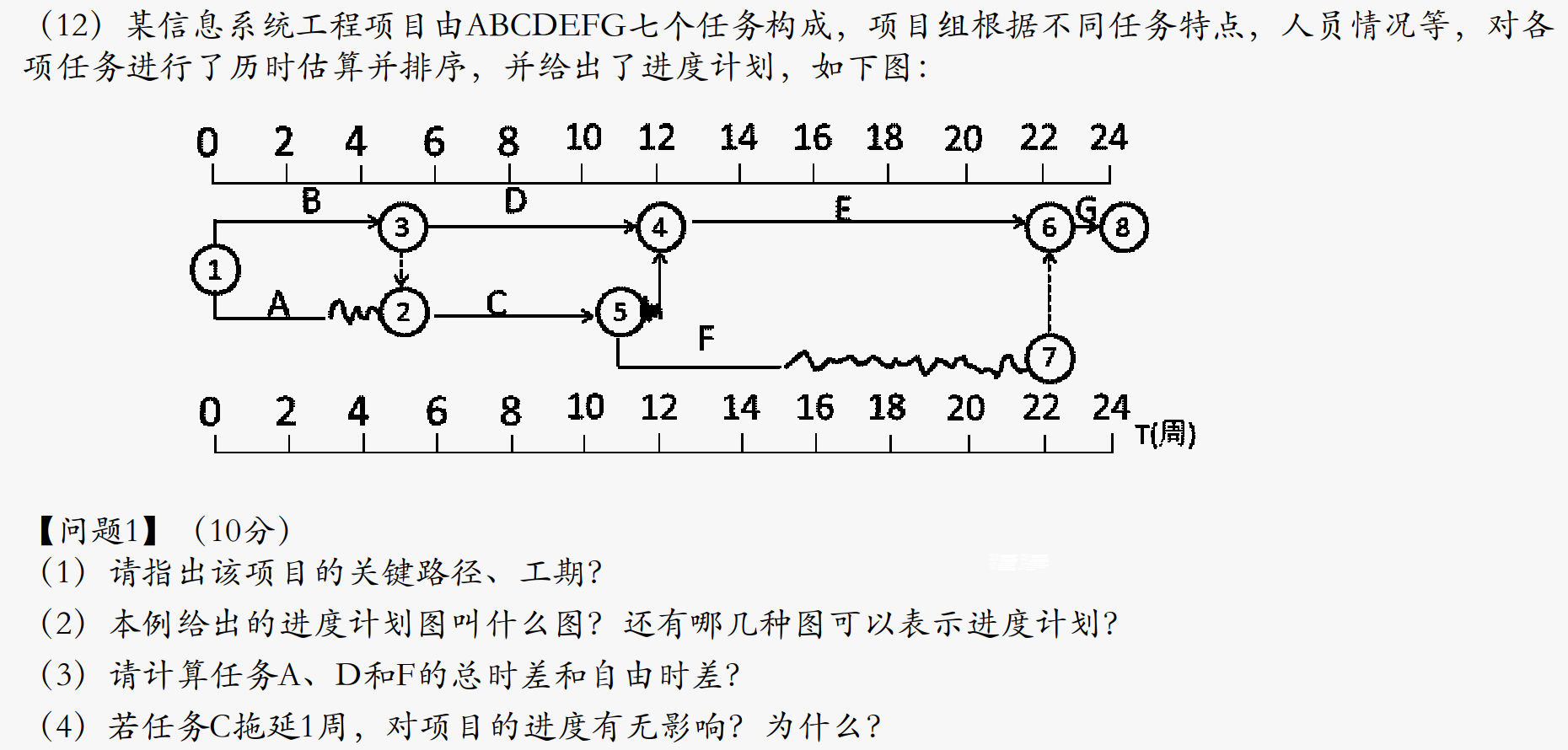

双代号时标网络图


  • 关键路径:由起点到终点,没有波浪线的
  • 自由时差 FF:波浪线的长度
  • 总时差 TF:以该工作为起点工作,寻找通过该工作的所有线路,然后计算各条线路的波形线的长度和,波形线长度和的最小值就是该工作的总时差
