紧前关系绘图法 Precedence Diagramming Method（PDM）

又称为：前导图法、单代号网络图

完成到开始 FS Finish-To-Start 只有紧前活动完成，紧后活动才能开始的逻辑关系。主要是通过调整紧后活动的开始时间 最常见的关系
先完成原理图，才能开始PCB绘制
先完成代码编写，才能开始测试
开始到开始 SS Start-To-Start 只有紧前活动开始，紧后活动才能开始的逻辑关系。主要是通过调整紧后活动的开始时间 常见于，送货和付款
当商家正式开始送货，付款也正式开始（但往往是买家是在等收到货后才完成完成付款）
完成到完成 FF Finish-To-Finish 只有紧前活动完成，紧后活动才能完成的逻辑关系。 常见于集成式的工作
例如：A模块完成、B模块完成，整个系统的集成。当整个系统在完成A和BDE1集成后才算是正式完成
开始到完成 SF Start-To-Finish 只有紧前活动开始，紧后活动才能完成的逻辑关系。主要是通过调整紧后活动的开始时间
很少使用！		 常见于轮班制
A保安开始来值班，B才能正式交班

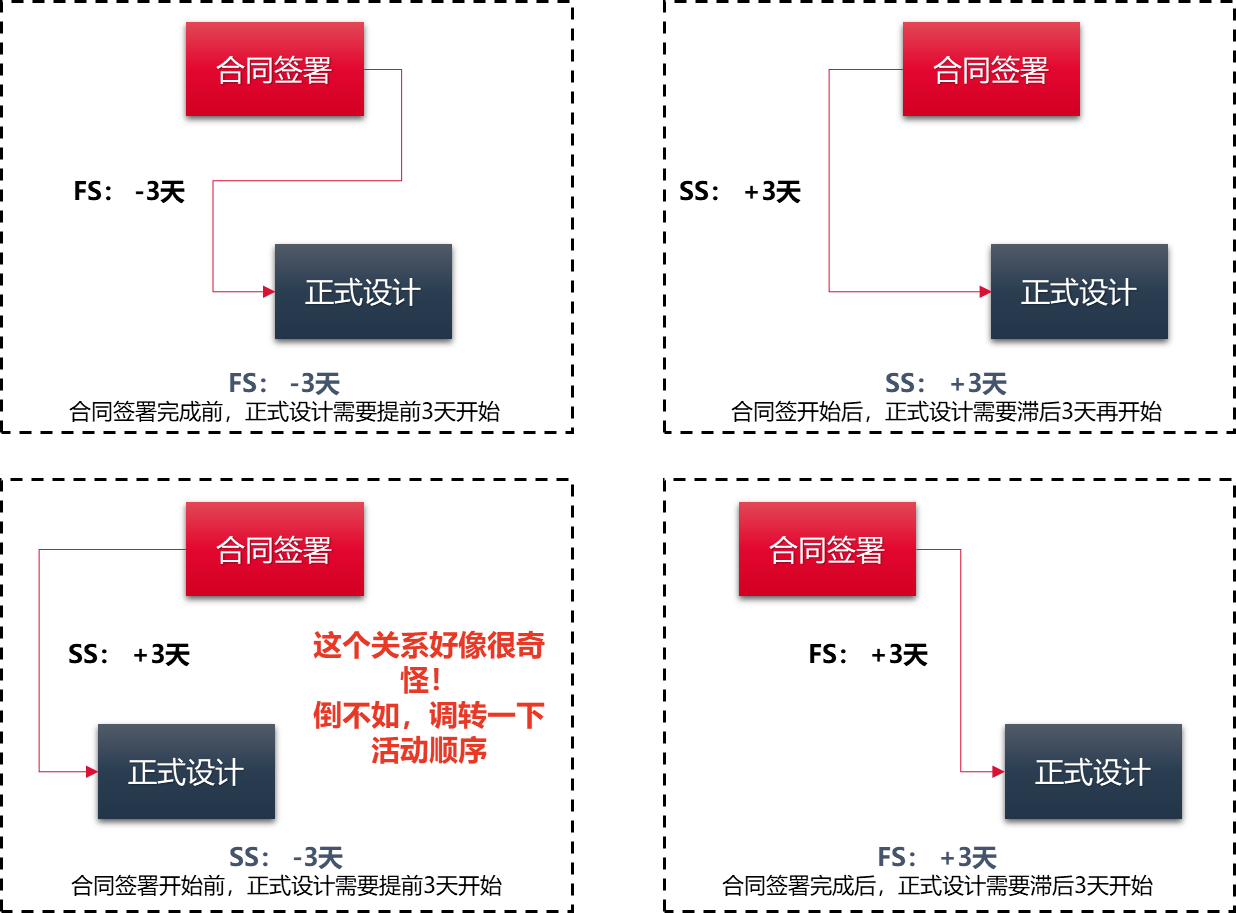

提前量与滞后量 Leads and lags

“+”，加号，表示要滞后多少天
“-“，减号，表示要提前多少天
