4. 均衡技术

  • 均衡的目的是什么?
    • 码间干扰是无线信道中传输高速率数据时的主要障碍,均衡是克服码间干扰的一种技术
  • 均衡的对象是什么?
    • 信道的传输特性
  • 均衡的措施事是什么?
    • 接收端产生与信道相反的特性,消除信道的时间和频率选择性
  • 均衡的实现方法是什么?
    • 在基带系统中插入一种可调/不可调的滤波器,来补偿整个系统的幅频和相频特性,从而使包含该滤波器的传输特性满足无码间串扰的条件。这个对系统校正的过程称为均衡,实现均衡的滤波器称为均衡器
  • 均衡与RAKE接收的区别是什么?

    • 多径不可分离,可用于多径扩展大于或小于符号周期的情况

      4.1 基本原理

      4.1.1 码间干扰

  • 实际信道传输特性并非理想,造成响应的波形失真,信号的抽样冲激在多个抽样时刻不为零

  • 码间干扰可采用信道均衡技术克服这种影响
  • 均衡:接收端产生与信道相反的特性,消除信道的时间和频率选择性

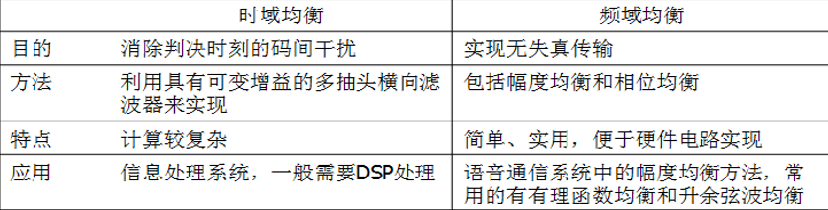

  • 均衡按实现的域分类
    • 时间/频域均衡


  • 在宽带单载波系统中常用频域均衡技术
  • 在窄带数字通信系统中常用时域均衡

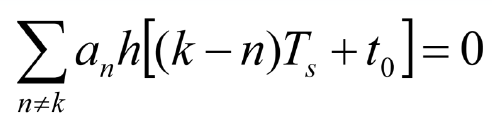

  • 消除码间串扰的条件

如果相邻码元的前一个码元的波形到达后一个码元抽样判决时已经衰减到0,就可满足要求

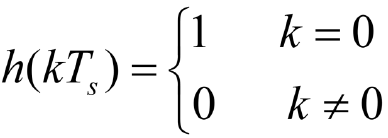

即无码间串扰的基带系统冲激响应应满足,除t=0时取值不为0外,其它抽样时刻t=kT上抽样值均为0

  • 奈奎斯特第一准则

通道传递函数满足
就可以实现抽样点的无失真传输【移动通信】抗衰落技术_均衡技术 - 图6

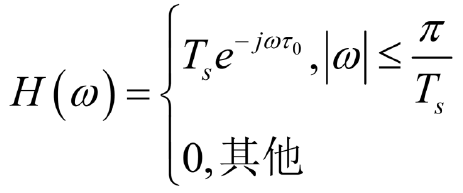

满足奈奎斯特第一准则的滤波器称为理想低通滤波器

  • 奈奎斯特第一准则的推广

通道传递函数满足
设H(w)
上述分析说明:、

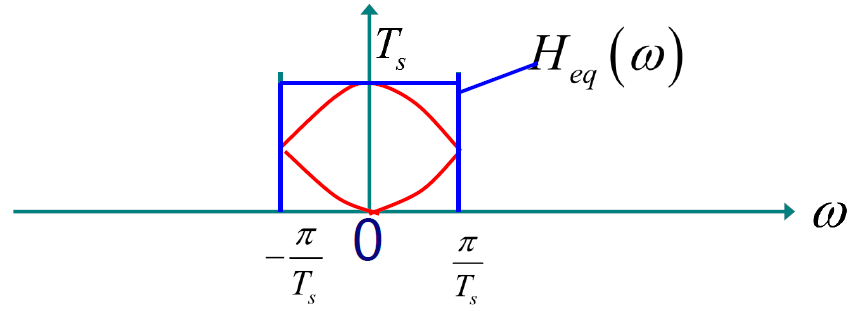

只须将【移动通信】抗衰落技术_均衡技术 - 图10按照【移动通信】抗衰落技术_均衡技术 - 图11切成宽度为【移动通信】抗衰落技术_均衡技术 - 图12【移动通信】抗衰落技术_均衡技术 - 图13 段 ,然后分段沿 【移动通信】抗衰落技术_均衡技术 - 图14 平移到【移动通信】抗衰落技术_均衡技术 - 图15区间叠加,只要其结果在区间【移动通信】抗衰落技术_均衡技术 - 图16为常数【移动通信】抗衰落技术_均衡技术 - 图17,即为理想低通滤波器,便可以保证在抽样带你无失真,可以消除码间干扰

4.1.2 时域均衡原理

均衡前:
【移动通信】抗衰落技术_均衡技术 - 图19
均衡后:
【移动通信】抗衰落技术_均衡技术 - 图20
即根据奈奎斯特第一准则
只有当【移动通信】抗衰落技术_均衡技术 - 图21
才可消除码间干扰

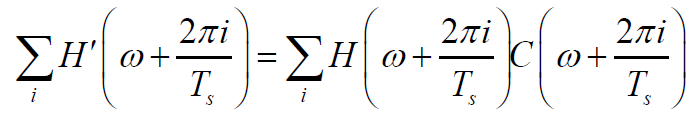

【移动通信】抗衰落技术_均衡技术 - 图25
逆变换得【移动通信】抗衰落技术_均衡技术 - 图27
考虑均衡器的基本结构为横向滤波器结构

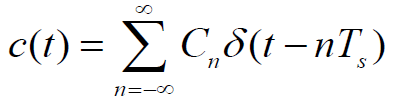

可得均衡器的冲激响应为

  • 例题


4.1.3 横向滤波器

在信道特性给定的情况下,【移动通信】抗衰落技术_均衡技术 - 图32是信道的传输函数,对均衡器传输函数的要求是
【移动通信】抗衰落技术_均衡技术 - 图33

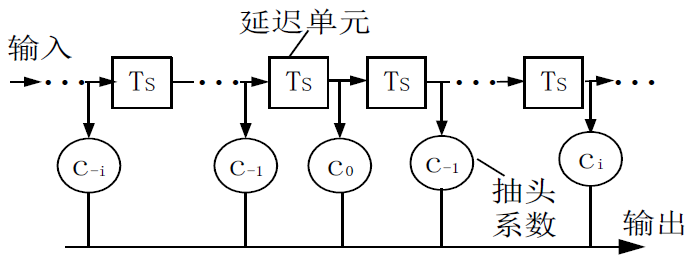

最基本的均衡器机构就是横向滤波器
对给定的输入X(z),适当的设计均衡器的系数,就可以对输入序列均衡

4.1.4 性能评价

设均衡前后的抽样值序列分别为【移动通信】抗衰落技术_均衡技术 - 图35

  • 峰值畸变准则

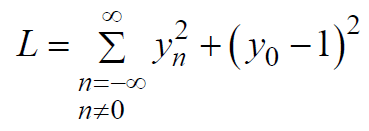

  • 均方畸变准则

调整均衡系数【移动通信】抗衰落技术_均衡技术 - 图39使【移动通信】抗衰落技术_均衡技术 - 图40有最小值,同时使【移动通信】抗衰落技术_均衡技术 - 图41

4.1.5 系数计算

  • 迫零算法

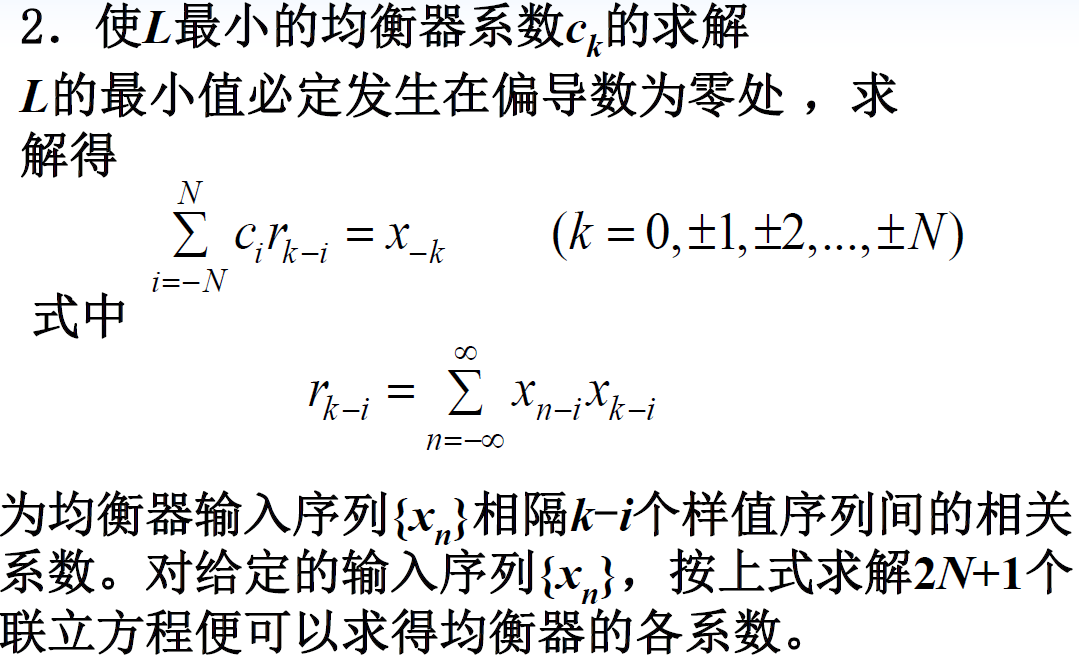

  • 求偏导为0


4.2 非线性均衡器

  • 线性均衡器一般用于信道失真不大的场合
  • 在失真严重的信道上有比较好的抗噪声性能,可以采用非线性均衡器

    4.2.1 判决反馈均衡器DFE


  • 由两个横向滤波器(前馈滤波器FFF,反馈滤波器FBF)和一个判决器构成

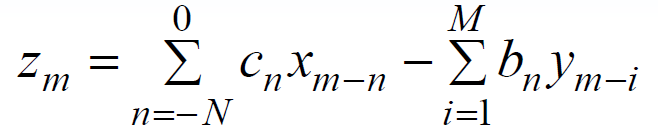

  • 判决器的输入


  • 式中【移动通信】抗衰落技术_均衡技术 - 图46是前馈滤波器的【移动通信】抗衰落技术_均衡技术 - 图47个支路的加权系数
  • 【移动通信】抗衰落技术_均衡技术 - 图48是后向滤波器的【移动通信】抗衰落技术_均衡技术 - 图49个支路的加权系数
  • 【移动通信】抗衰落技术_均衡技术 - 图50就是当前判决器的输入
  • 【移动通信】抗衰落技术_均衡技术 - 图51是输出。【移动通信】抗衰落技术_均衡技术 - 图52, 【移动通信】抗衰落技术_均衡技术 - 图53,…【移动通信】抗衰落技术_均衡技术 - 图54则是均衡器前【移动通信】抗衰落技术_均衡技术 - 图55个判决输出
  • 第一项是前馈滤波器的输出,是对当前码元的估值
  • 第二项则表示【移动通信】抗衰落技术_均衡技术 - 图56, 【移动通信】抗衰落技术_均衡技术 - 图57,…【移动通信】抗衰落技术_均衡技术 - 图58对该估值的拖尾干扰

  • 原理

    • DFE通过使用FFF和FBF分别补偿由信道将来和过去时刻的冲击响应产生信号畸变
    • FFF 通过使用未来时刻的码元消除 ISI
    • FBF 则通过使用去时刻的码元从当前估计值中消除 ISI
    • 即FFF抑制前向干扰, 而FFB抑制后续干扰
  • 优点
    • 当判决差错对性能的影响可忽略时 DFE 优于线性均衡器
    • 显而易见相对于线性均衡器加入判决反馈部分可得到性能上相当大的改善
    • 反馈部分消除了由先前被检测符号引起的符号间干扰
  • 缺点

    • 误差传播效应
    • DFE采用了反馈的结构,当前判决值被反馈回去影响后续的判决值
    • 使得后续码元判概率增大
    • DFE本身固有,降低DFE均衡性能的同时,限制了实际中许多应用

      4.2.2 最大似然估计均衡器MLSE

  • MLSE可以看作是对一个离散有限状态机状态的估计

  • 实际ISI的响应只发生在有限的几个码元

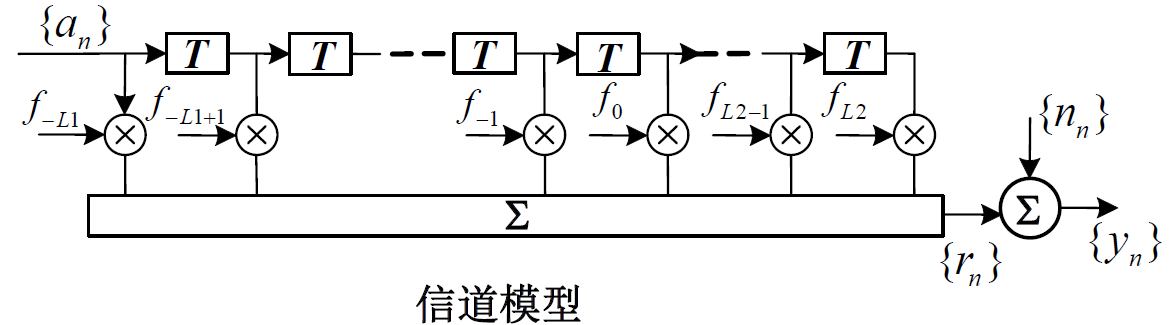

  • 在接收滤波器输出端观察到的ISI可以可作是数据序列{【移动通信】抗衰落技术_均衡技术 - 图59}通过系数为{【移动通信】抗衰落技术_均衡技术 - 图60}的FIR滤波器的结果


4.3 自适应均衡器

  • 自适应均衡器能够基于对信道特性的测量随时调整自己的系数,以适应信道特性变化


  • 具有训练模式和跟踪模式两种工作模式

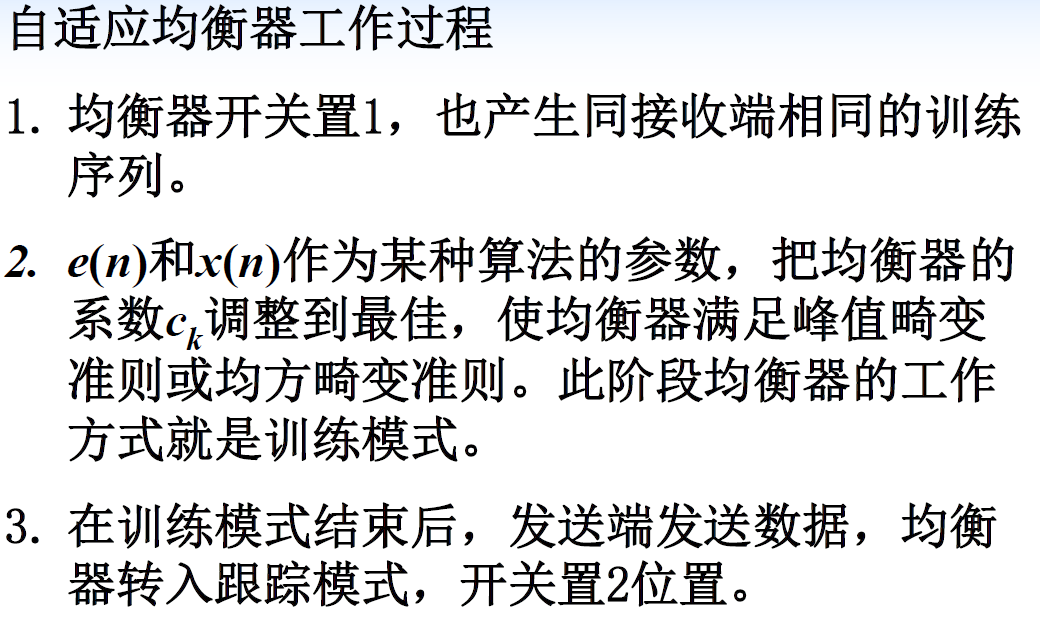

  • 工作过程:
