一阶低通滤波器设计

需先阅读文档信号的频域分析

适用场合

低通滤波的目的,保留长期变化,滤掉短暂变化。让信号一点一点的起作用而不是一下子猛烈作用,即在时间范围上取平均。可以滤除一些高频噪声干扰。

抽取模型

由RC低通电路
【滤波器】一阶低通滤波器设计 - 图1

得到Vout与Vin的关系
【滤波器】一阶低通滤波器设计 - 图2
其中 【滤波器】一阶低通滤波器设计 - 图3 【滤波器】一阶低通滤波器设计 - 图4

即为电路一阶低通滤波器的数学模型

公式推导

【滤波器】一阶低通滤波器设计 - 图5可得s域的表达式
【滤波器】一阶低通滤波器设计 - 图6

一阶后向差分法

用一阶后向差分法进行s域到z域的变换
【滤波器】一阶低通滤波器设计 - 图7
带入并整理可得
【滤波器】一阶低通滤波器设计 - 图8
z域到时域变换得到序列关系
【滤波器】一阶低通滤波器设计 - 图9
【滤波器】一阶低通滤波器设计 - 图10
【滤波器】一阶低通滤波器设计 - 图11

【滤波器】一阶低通滤波器设计 - 图12

即为数字一阶低通滤波器的计算公式
Ts为采样周期,Wc为截止角频率
【滤波器】一阶低通滤波器设计 - 图13
fc为滤波器的截止频率
即可根据所需滤波器的截止频率和采样周期得到公式中的系数α,再依据公式中的序列关系由输入序列得到处理后的输出序列

编程实现

  1. N = 100; %采样点数
  2. fs = 1000; %(Hz)采样频率
  3. t = (0:N-1)/fs; %时间刻度
  4. f1 = 50; %(Hz)信号1频率
  5. f2 = 300; %(Hz)信号2频率
  6. f3 = 400; %(Hz)信号3频率

设想信号1为所需低频信号,信号2,3为高频干扰信号,需要设计滤波器将其过滤

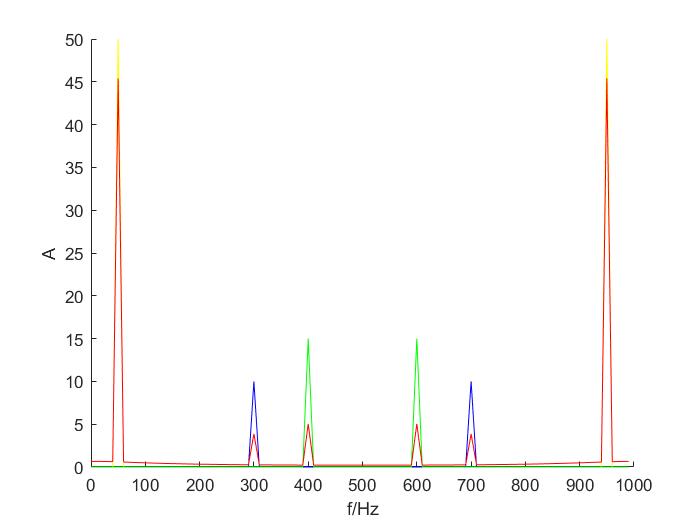

信号时域和频域特征如图

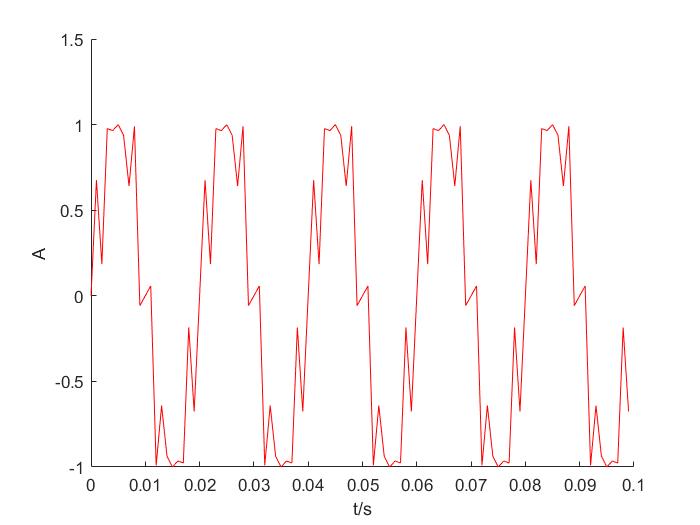

此时多种信号叠加后为
波形较乱,对读取数值造成干扰
从频域上选取滤波器的截止频率为150Hz,由公式计算滤波器系数a

  1. fc = 150; %(Hz)截止频率
  2. a = 1/(1/(Ts*2*pi*fc)+1); %滤波器系数

滤波器用一函数来实现,将当前采样值和上一历史值作为参数,得到当前输出值

  1. function Output_filter = Filter_LPF(sample,Output_filter_Last,a)
  2. Output_filter = Output_filter_Last + (sample - Output_filter_Last) * a;
  3. end

模仿C语言的循环来调用函数以便向单片机移植

  1. Output = zeros(1,length(Input_All));
  2. for N = 1:length(Input_All)
  3. if(N == 1)
  4. Output(N) = Filter_LPF(Input_All(N),0,a);
  5. else
  6. Output(N) = Filter_LPF(Input_All(N),Output(N-1),a);
  7. end
  8. end

下图在时域和频域上显示滤波效果

如图,红色线条即为滤波后的波形和频域,滤波后的信号比原来更趋近于正弦信号,高频噪声信号得到了抑制

频域响应

我们将频率低于fs/2(奈奎斯特采样定理)的各种频率的信号通过该滤波器观察它的频域相应得到
在正频域[0~500]Hz,即满足低通特性,截止频率为150Hz

性能分析

可以从频域响应图中看出,该滤波器在通带的通过性能较好,但是在阻带并不能将信号有效地抑制,在信号的极限处500Hz,抑制比也仅仅只有0.3多,对高频噪声的抑制效果较差。这与很多因素有关,和滤波器的阶数有关,也与s域向z域的变换方式有关,这里采用的一节后向差分法较为粗略,我们换用更为常见的双线性变换法。

程序源码

LPF_1.m
LPF_1N_Response.m

双线性变换法

用双线性变换法进行s域向z域的变换
【滤波器】一阶低通滤波器设计 - 图20
带入
【滤波器】一阶低通滤波器设计 - 图21
得到
【滤波器】一阶低通滤波器设计 - 图22

【滤波器】一阶低通滤波器设计 - 图23
整理后得到
【滤波器】一阶低通滤波器设计 - 图24
再由z域变换到时域得到序列关系
【滤波器】一阶低通滤波器设计 - 图25

编程实现

  1. function Output_filter = Filter_LPF(Output_filter_Last,sample,sample_Last)
  2. global a;
  3. Output_filter = ((a-1)/(1+a))*Output_filter_Last+(1/(1+a))*sample+(1/(1+a))*sample_Last;
  4. end
  5. global a;
  6. a = 2/(Ts*2*pi*fc);
  7. Output = zeros(1,length(Input));
  8. for N = 1:length(Input)
  9. if(N == 1)
  10. Output(N) = Filter_LPF(0,Input(N),0);
  11. else
  12. Output(N) = Filter_LPF(Output(N-1),Input(N),Input(N-1));
  13. end
  14. end

频域响应


性能分析

通过对比可以看出,采用双线性变换法设计的滤波器通带和原来差不多,但阻带的抑制效果明显更优

程序源码

LPF_1N_Response.m
