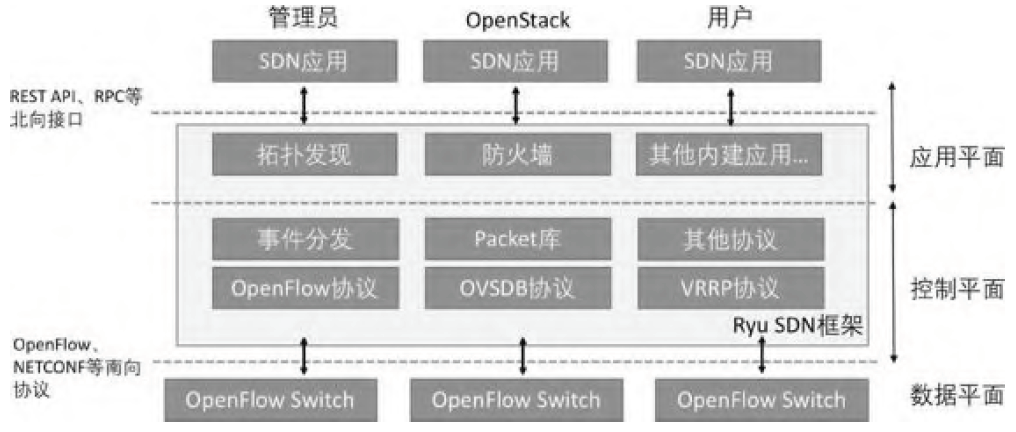

• Ryu代码模块化风格明显，其整体架构与其他SDN控制器类似，大致可以分为控制层和应用层，架构如图所示


    • 控制层主要包含协议解析、事件系统、基本的网络报文库类和内建应用等模块
    • 应用层则是基于控制层提供的API编写的网络应用，以及支持Ryu和其他系统协同工作的组件和模块
    • Ryu通过南向接口与数据平面的设备进行通信，通过北向接口完成应用层和控制层的通信
    • 面向北向，Ryu提供了RESTAPI和RPC等接口，允许外界的进程与Ryu进行通信

    • 因此实验人员可以在OpenStack或者其他程序上与Ryu通信，进而控制SDN网络

    • Ryu是一个特性丰富的SDN控制器

    • 南向协议方面，不仅支持从1.0到1.5版本OpenFlow协议的特性及Nicira公司的拓展，还支持如OFConfig、OVSDB、VRRP和NET-CONF等其他南向协议。
    • 北向方面，Ryu可以作为OpenStack的插件，也支持和开源入侵检测系统Snort 协同合作。
    • Ryu 也支持使用Zookeeper 来实现高可用性（ High Availability）的目标。

    • 在内建应用方面，Ryu源码中已经包含了许多基础的应用，比如简单的二层交换、路由、最短路径和简单的防火墙。

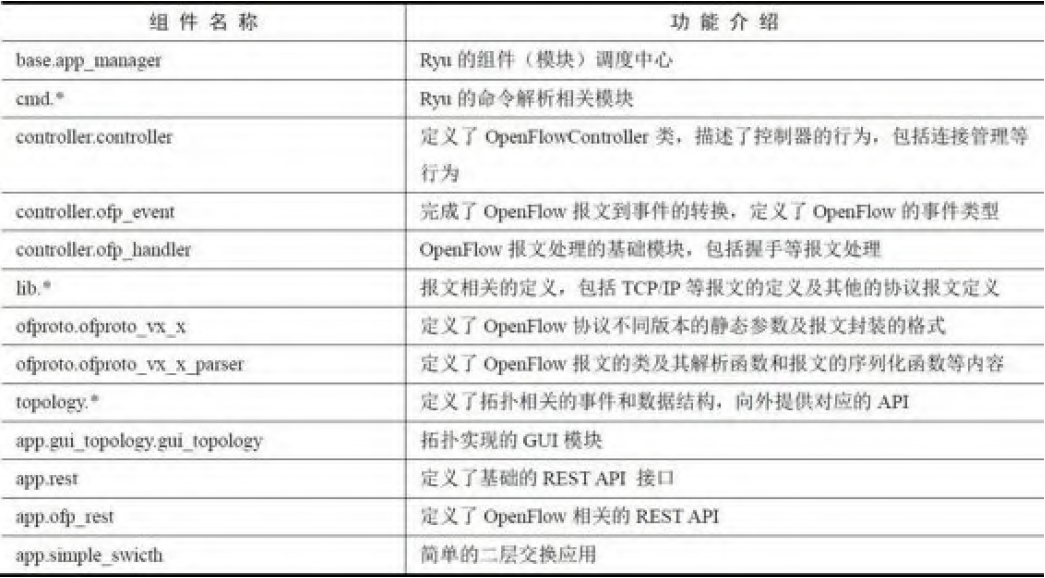

    • 部分重要的Ryu组件及其功能
