1. 地面站品质因数

【卫星通信】卫星地球站 - 图1
【卫星通信】卫星地球站 - 图2 要求的地面站品质因素
【卫星通信】卫星地球站 - 图3 要求的载波功率对噪声功率谱密度比
【卫星通信】卫星地球站 - 图4 卫星有效全向辐射功率
【卫星通信】卫星地球站 - 图5 传播损耗
【卫星通信】卫星地球站 - 图6 链路余量
【卫星通信】卫星地球站 - 图7 玻尔兹曼常数

2. 地面站射频基本性能

2.1 有效全向辐射功率EIRP

【卫星通信】卫星地球站 - 图8
【卫星通信】卫星地球站 - 图9
【卫星通信】卫星地球站 - 图10

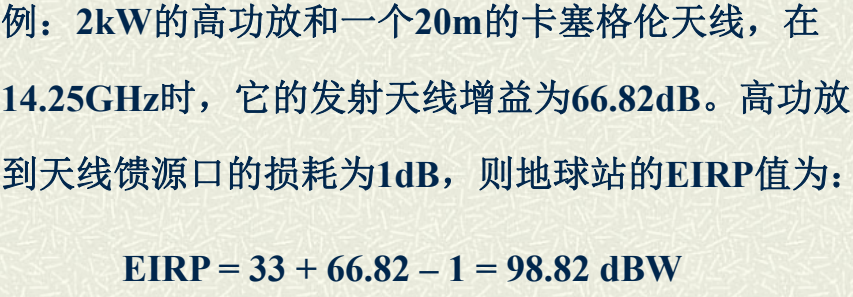

  • 例题


2.2 品质因数G/T

2.2.1 噪声温度

【卫星通信】卫星地球站 - 图12
【卫星通信】卫星地球站 - 图13
【卫星通信】卫星地球站 - 图14
【卫星通信】卫星地球站 - 图15
【卫星通信】卫星地球站 - 图16

2.2.2 一阶有源二端口

2.2.2.1 系统噪声温度


【卫星通信】卫星地球站 - 图18
二端口网络的噪声可由噪声温度相加来描述

2.2.2.2 噪声系数

【卫星通信】卫星地球站 - 图19

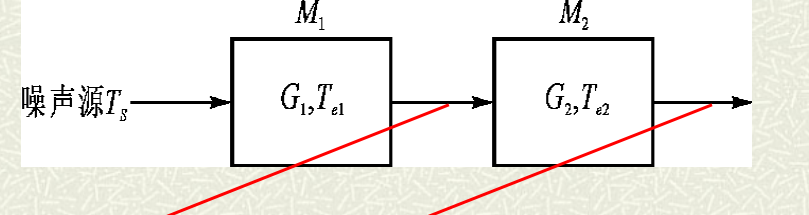

2.2.3 二阶二端口级联

2.2.3.1 系统噪声温度


【卫星通信】卫星地球站 - 图21

2.2.3.2 噪声系数

【卫星通信】卫星地球站 - 图22

2.2.4 N阶二端口级联

2.2.4.1 系统噪声温度

【卫星通信】卫星地球站 - 图23

2.2.4.2 噪声系数

【卫星通信】卫星地球站 - 图24

2.2.5 无源器件


2.2.5.1 系统噪声温度

设系统噪声温度为【卫星通信】卫星地球站 - 图26
满足
【卫星通信】卫星地球站 - 图27

  • 因此无源器件的输入为【卫星通信】卫星地球站 - 图28
  • 无源器件的输出为【卫星通信】卫星地球站 - 图29

    2.2.5.2 噪声系数

    【卫星通信】卫星地球站 - 图30
    馈线、双工器等无源器件,只对载波功率进行衰减,而不产生内部噪声
    【卫星通信】卫星地球站 - 图31实际是不存在的,即无源器件无内部噪声,【卫星通信】卫星地球站 - 图32是反映信号损耗造成的影响
    **

    2.3 品质因数计算

    2.3.1 计算

    选取参考点

噪声温度详解可见下一章

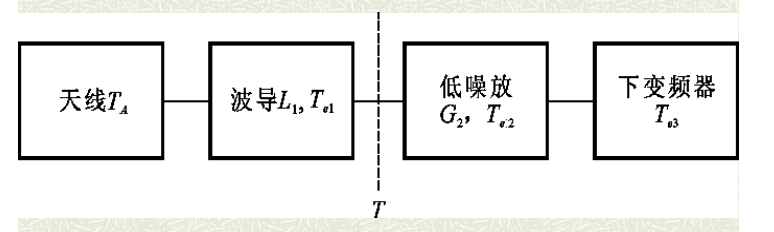

【卫星通信】卫星地球站 - 图34

【卫星通信】卫星地球站 - 图35
即可求得G/T
注:T_e1常为室温下的噪声温度290(开尔文)

选取另一参考点

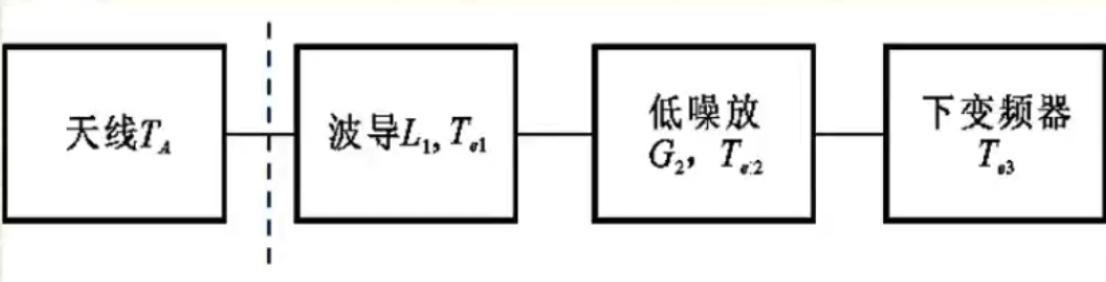

【卫星通信】卫星地球站 - 图37

【卫星通信】卫星地球站 - 图38
即可求得G/T
注:T_e1常为室温下的噪声温度290(开尔文)

2.3.2 结论

  • 天线增益越高,连接波导损耗越低,G/T值越高,因而下行载波噪声比也越高
  • LNA(低噪声放大器)的等效噪声温度越低,G/T值越高。它的增益必须足够大,降低后面电路对噪声的影响。
  • G/T值与参考点无关,而G或T分别的值与参考值有关

3. 地面站的天线、馈源和跟踪系统

3.1 天线特性参量

  • 天线的半功率点波束宽度
  • 天线方向性:某方向的信号功率强度/平均功率
  • 效率:衡量能量损失(喇叭口天线效率>抛物面)
  • 增益函数:效率×方向性

3.2 天线结构

  • 轴对称天线:喇叭抛物面天线,正焦天线,卡塞格伦天线
  • 非对称天线:偏馈天线

3.3 馈源系统

  • 照射主反射器
  • 收发隔离
  • 双极化分离和组合
  • 为卫星跟踪系统提供误差信号

3.4 跟踪系统

执行下列功能

  • 卫星搜索
  • 自动搜索
  • 手工搜索
  • 程序跟踪

4. 射频(RF)放大器

4.1 发送设备

  • HPA(高功率放大器)
  • 上变频器

4.2 接收设备

  • LNA(低噪声放大器)
  • 下变频器

4.3 频率合成器

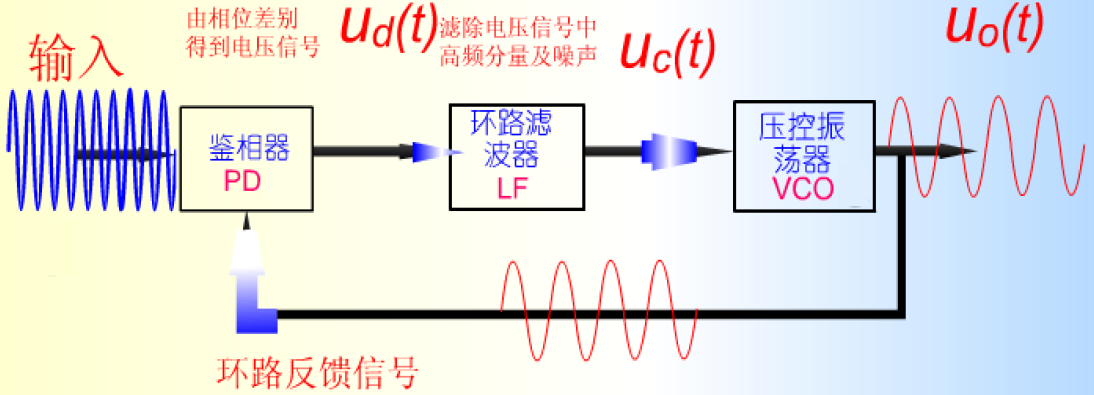

锁相环

  • 鉴相器(PD)
  • 环路滤波器(LF)
  • 压控振荡器(VCO)

三个基本部分构成 负反馈 环
计算时只需要满足PD的两个输入端相等即可

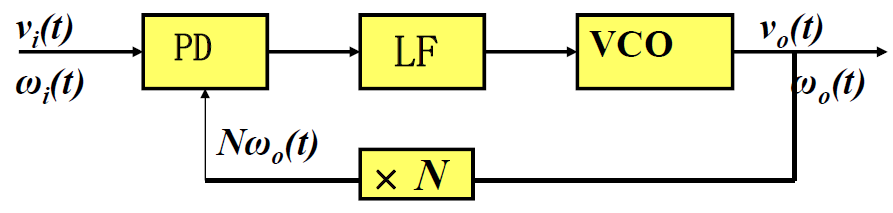

  • 锁相倍频

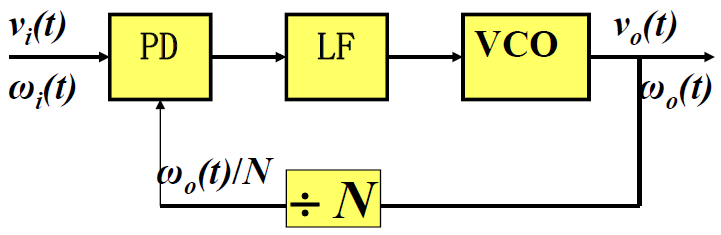

  • 锁相分频

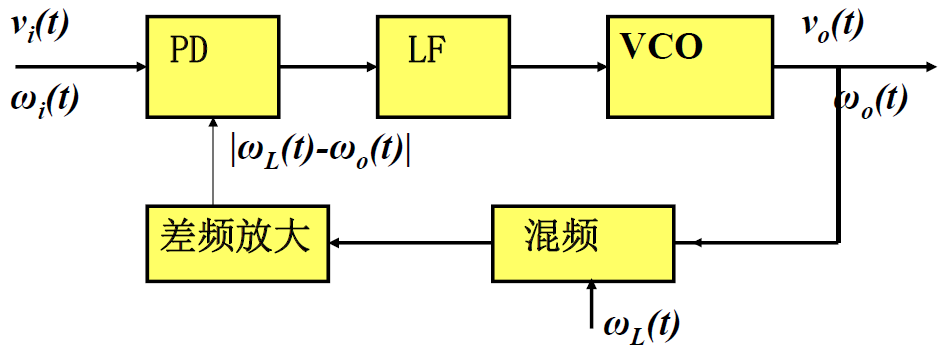

  • 锁相混频


  • 频率合成
    • 锁相式单环频率合成器

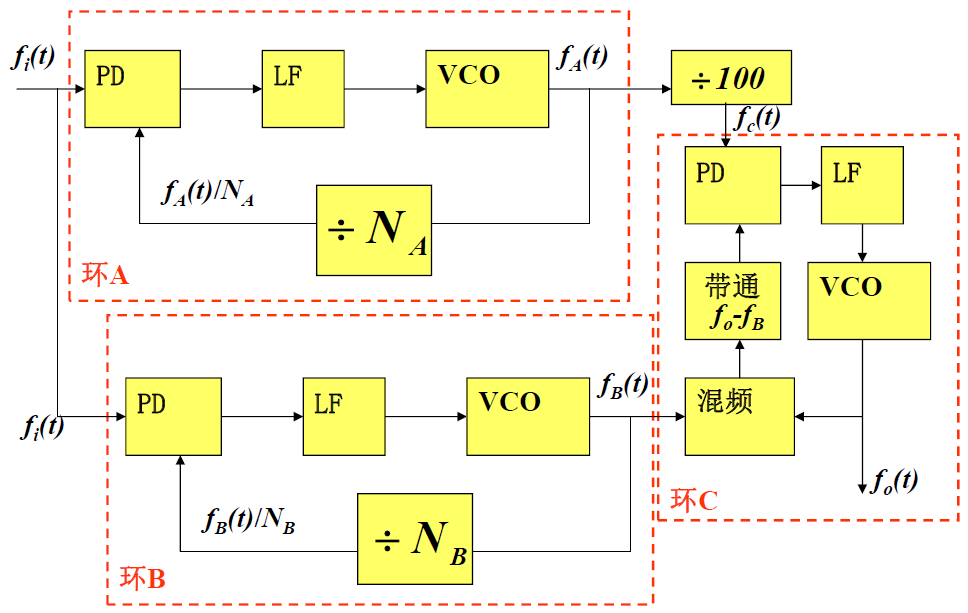

  • 三环式频率合成器


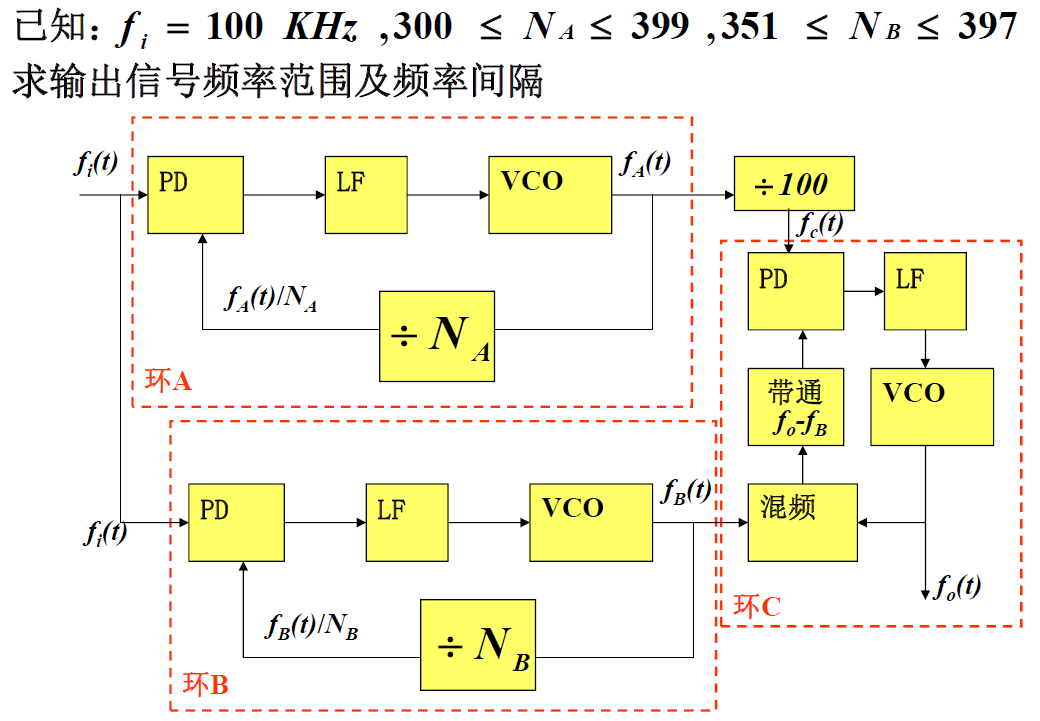

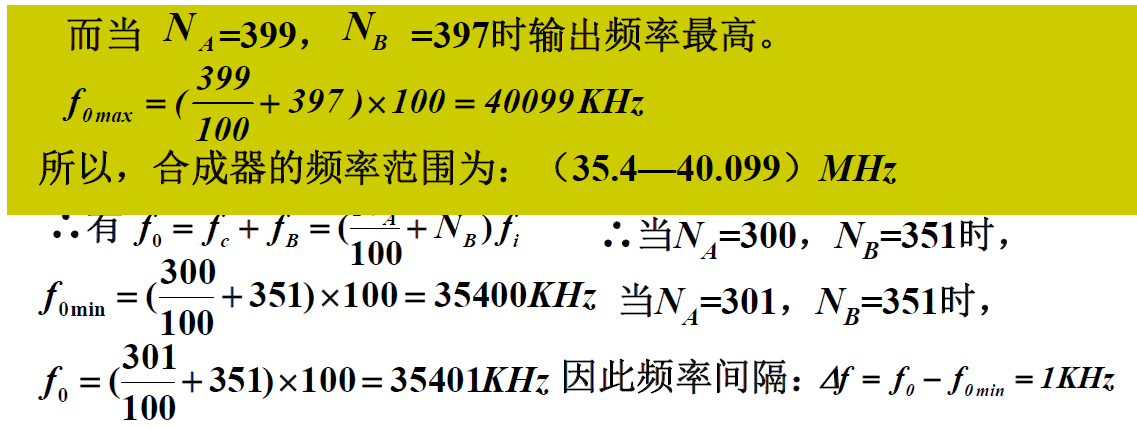

  • 例题


  • 锁相环调频


  • 普通的直接调频电路振荡器的中心频率稳定度较差,而锁相调频电路能得到中心频率稳定度很高的调频信号
  • 环路滤波器LF的带宽必须很窄,调制信号在LF通带外
  • 调制信号作为VCO控制电压的一部分使其频率产生相应的变化
  • 当调制信号为锯齿波时,可输出扫频信号
  • 当调制信号为数字脉冲时,可产生FSK信号
  • 锁相环PLL起到稳频的作用

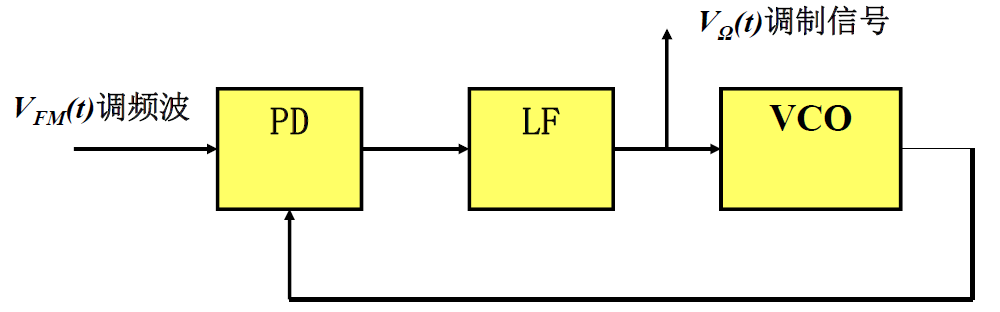

    • 锁相环解调


  • 环路的频带设计的足够宽,使环路捕捉带大于调频波的最大频偏
  • 利用锁相环的跟踪特性,可以使VCO的振荡频率跟踪输入调频波的瞬时频率
  • 如果VCO的电压-频率特性是线性的,则加到VCO的控制电压的变化规律必与调频波的瞬时频率变化规律相同
  • 因此在LF的输出端可获得不失真的解调输出
  • 调频波锁相解调的优点是解调门限值比普通鉴相器低4—5dB
  • 锁相环PLL起到频率跟踪的作用

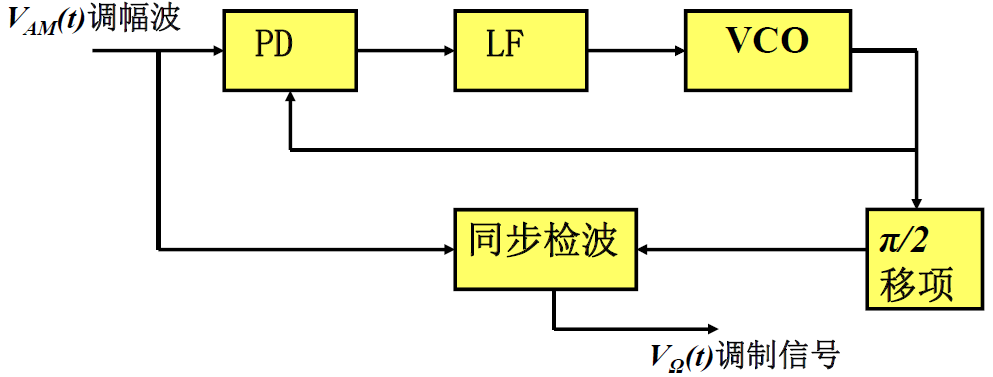

    • 锁相环AM同步检波


  • 当环路工作在载波跟踪状态时,VCO输出频率与环路输入已调信号的载波相同,但存在π/2的固定相移
  • 经过π/2移项后变成与输入已调信号的载频相同的信号
  • 将它与输入已调信号共同加到同步检波器就能得到解调信号输出
