核心网结构

  • 核心网负责对终端的整体控制和载体的建立
  • 演进的分组核心是LTE SAE网络的主要组成部分

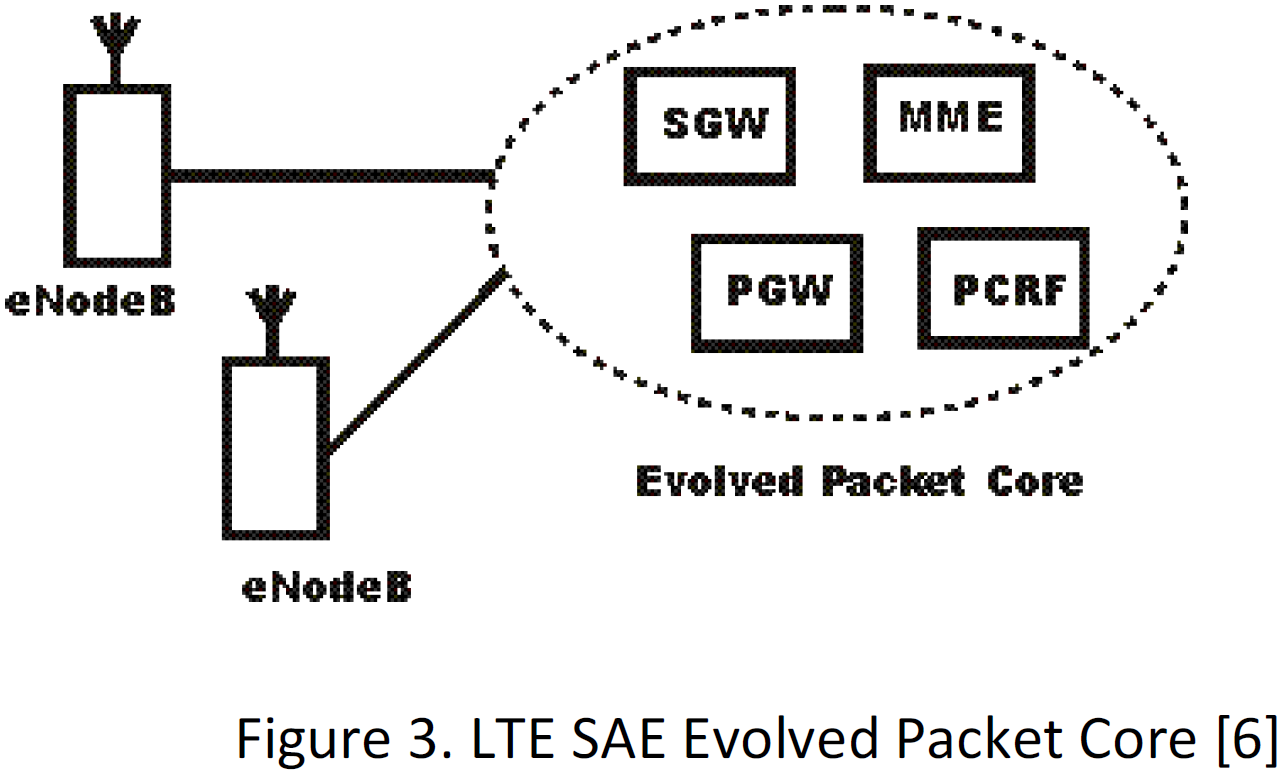

  • 它由四个主要元素组成，其相互之间的连接如下图所示

【移动通信】LTE 核心网 EPC - 图1

核心网组件

  • 移动性管理实体（Mobility Management Entity (MME)）
    • MME 是 LTE SAE 接入网的主要控制节点，处理许多特性，因此可以看出SAE MME提供了相当高水平的整体控制功能。
    • 在终端和 CN 之间运行的协议称为NAS (Non Access Stratum)协议。
    • MME支持的主要功能包括
      • 承载管理相关功能承载管理包括承载的建立、维护和释放，由NAS协议中的会话管理层负责。
      • 连接管理功能连接管理功能包括建立网络与终端之间的连接和安全，由NAS协议层的连接或移动管理层负责。
  • 服务网关（Serving Gateway (SGW)）
    • 服务网关(SGW)是LTE SAE中的一个数据平面元素。
    • 它的主要目的是管理用户平面的移动性，同时也是无线接入网、RAN和核心网之间的主要边界。
    • SGW还负责维护eNodeB与PDN网关之间的数据路径。
    • 通过这种方式，SGW为E-UTRAN上的数据包网络形成了一个接口。
  • 公共数据网关（PDN Gateway (PGW)）
    • LTE SAE PDN (Packet Data Network)网关为终端提供与外部分组数据网络的连接，实现终端数据的入口和出口功能。
    • 终端可能与多个PGW连接，用于访问多个pdn。
  • 策略和计费规则功能（Policy and Charging Rules Function (PCRF)）
    • 这是LTE SAE EPC中检测业务流、执行收费策略的实体的通用名称。
    • 对于需要进行动态策略或计费控制的应用，使用“应用功能”网元。
  • 主订阅服务器（Home Subscription Server (HSS)）
    • HSS是一个数据库服务器，位于运营商的场所。
    • 所有用户订阅信息都存储在HSS中。
    • HSS还包含用户位置的记录，并具有用户订阅配置文件的原始副本。
    • HSS与MME交互，需要连接到控制终端的网络中所有的MME。
  • 演化服务流动定位中心（Evolved Serving Mobile Location Centre (E-SMLC)）
    • E-SMLC管理寻找附加到E-UTRAN的UE位置所需的资源的整体协调和调度。
    • 它还根据接收到的估计值计算最终位置，并估计UE速度和达到的精度。
  • 移动本地中心网关（Gateway Mobile Location Centre (GMLC)）
    • GMLC包含支持位置服务(LCS)所需的功能。
    • 执行授权后，向MME发送定位请求，并接收最终的位置估计。
