接入网结构
- 演化而来的通用地面无线电接入网
- E-UTRAN是LTE的接入网，由一个eNodeB网络组成，eNodeB网络通过X2接口相互连接，如图4所示。
- eNodeB还通过S1接口与EPC连接，更具体地说，通过S1-MME接口与MME连接，通过S1- u接口与s - gw连接。
eNodeB 组件
- eNodeB是LTE网络的无线基站，控制系统固定部分的所有无线电相关功能。
- 这些无线电基站分布在整个覆盖区域内，每个基站都位于无线电天线附近。
- LTE网络与传统移动通信系统3G的最大区别之一是基站。
- 实际上，eNodeB提供了UE和EPC之间的桥接。
- 接入链路中使用的所有无线协议都在eNodeB中终止。
- eNodeB在用户面进行加密/解密，并对IP头进行压缩/解压缩。
- eNodeB还承担一些控制层面的职责，如管理无线电资源和控制无线电资源的使用。

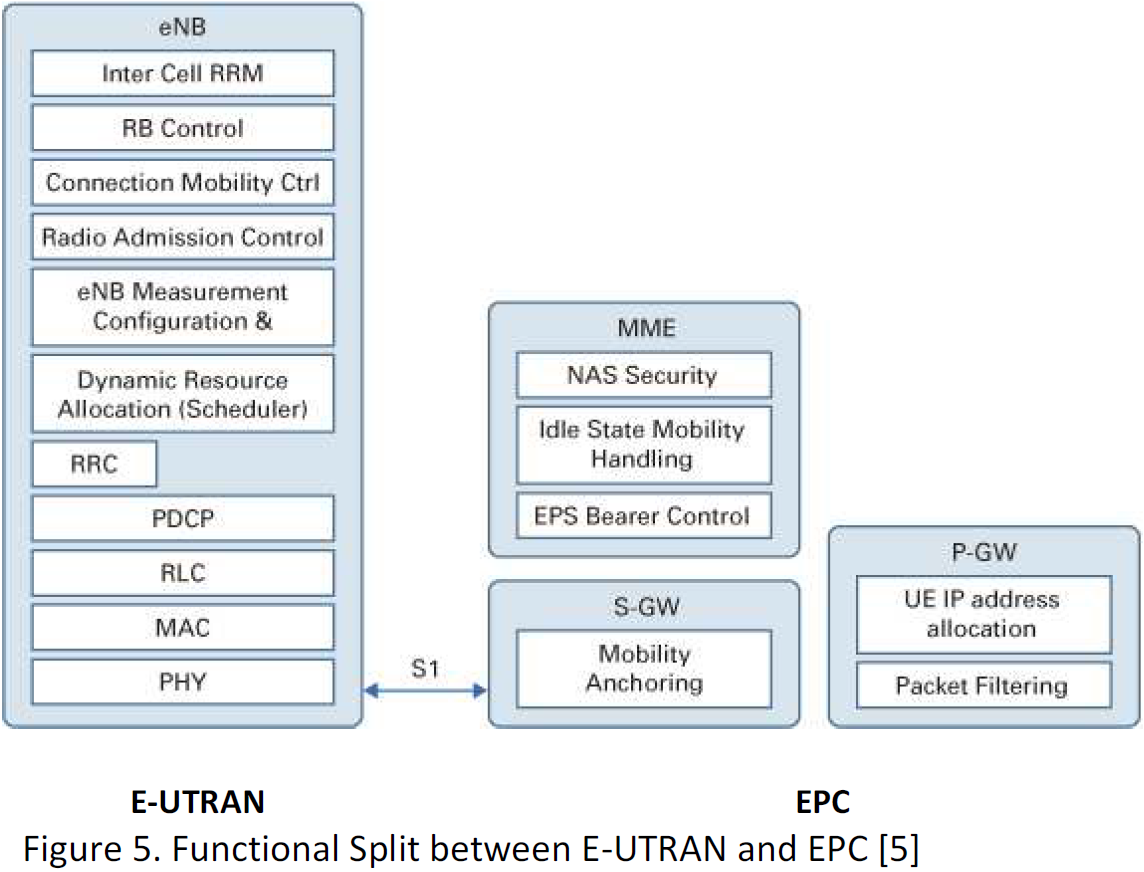

E-UTRAN 主要功能
- 无线资源管理
- RRM的目标是使移动在蜂窝无线网络中可行，使网络在终端的帮助下无需用户干预就能实现移动。
- RRM涵盖了无线电承载相关的所有功能，如无线电承载控制、无线电接纳控制、无线电移动性控制、上行和下行资源调度和ue动态分配等。
- IP报文头压缩
- 这有助于通过压缩IP包报头来确保无线接口的有效使用，否则，IP包报头可能代表一个巨大的开销，特别是对于像VoIP这样的小数据包。
- PDCP(分组数据收敛协议)的主要功能之一是使用IETF定义的鲁棒报头压缩(ROHC)协议进行报头压缩。
- 在LTE中，报头压缩非常重要，因为不支持通过电路交换(CS)域传输语音服务。
- 安全性
- 安全性是所有3GPP无线接入技术的一个非常重要的特性。
- LTE以类似于其前身UMTS和GSM的方式提供安全性。
- 由于eNodeB本身与终端之间或MME与终端之间交换信令消息的敏感性，所有这些信息都被保护起来，不被窃听和更改。
- LTE安全体系结构的实现主要包括两个功能：控制平面(RRC)和用户平面(RRC)数据加密，以及仅对控制平面(RRC)数据进行完整性保护。
- 加密是为了保护数据流不被第三方接收，而完整性保护允许接收方检测包插入或替换。
- RRC总是同时激活这两个功能，要么是在连接建立之后，要么是在移交给LTE时。
与EPC的连接
- 该功能包括对MME的信令和对S-GW的承载路径。
上述所有功能都集中在eNodeB中，就像LTE中所有射频控制器功能都集中在eNodeB中一样。
- 这种集中有助于不同协议层之间更好地交互，最终将减少延迟并提高效率。
- 在网络端，所有这些功能都驻留在eNodeB中，每个eNodeB可以负责管理多个单元。
- 与之前的一些第二代和第三代技术不同，LTE将无线电控制器功能集成到endeb中。
- 这使得无线接入网(RAN)的不同协议层之间能够进行紧密的交互，从而减少延迟，提高效率。
- 这种分布式控制消除了对高可用性、处理密集型控制器的需求，从而有可能降低成本并避免单点故障。
- 此外，由于LTE不支持软切换，因此在网络中不需要集中的数据合并功能。
- 缺乏集中控制节点的一个后果是，随着UE移动，网络必须将与UE相关的所有信息(即UE上下文)以及任何缓冲数据从一个eNodeB传输到另一个eNodeB。
- 因此，需要有机制来避免数据在交接过程中丢失。
E-UTRAN 网络接口
- LTE中主模式终端的切换过程涉及两个接口，即X2接口和S1接口
-

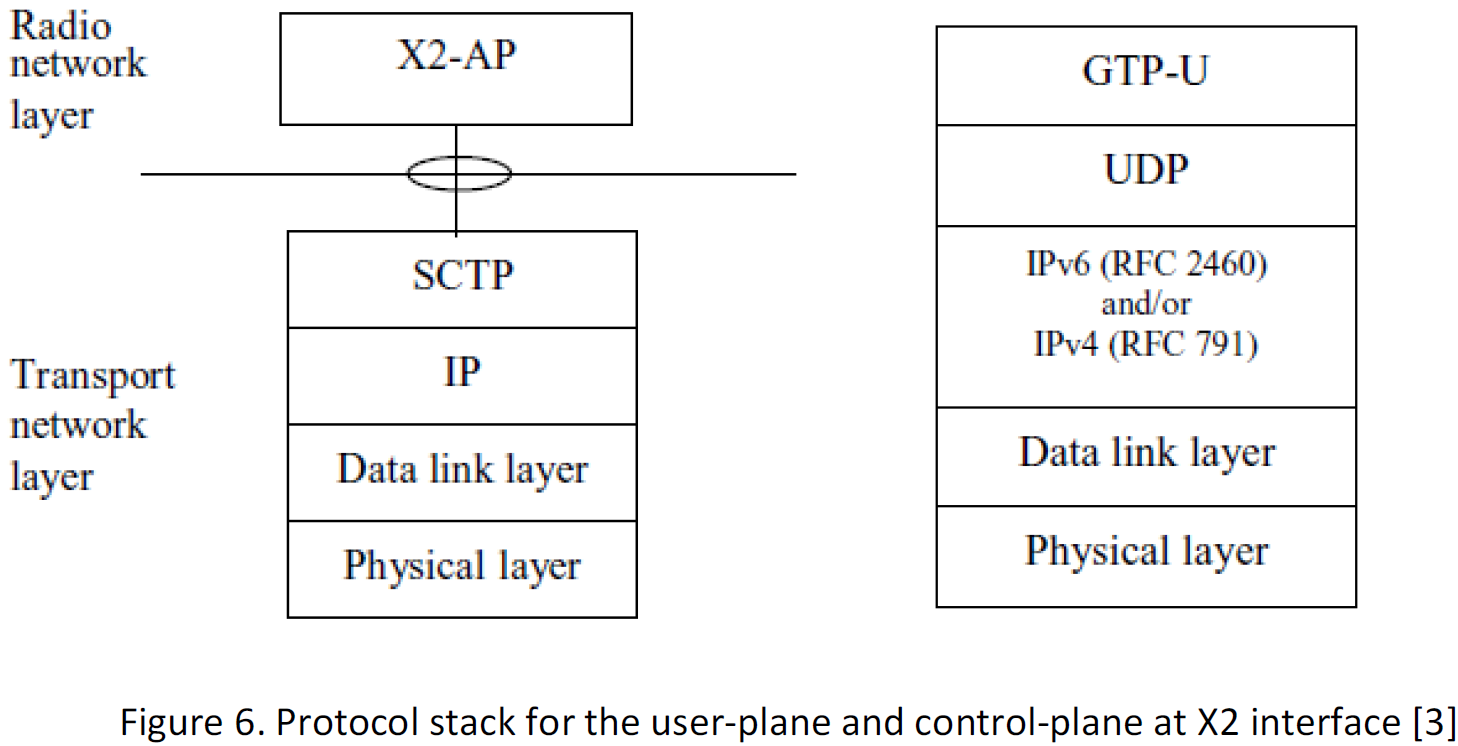

X2 接口
X2接口在lte内部切换操作中起着关键作用
- 源eNodeB将使用X2接口向目标eNodeB发送移交请求消息
如果两个eNodeB之间不存在X2接口，则需要启动程序建立X2接口，然后才能实现切换
切换请求消息发起目标eNodeB来预留资源，如果资源已经找到，它将发送切换请求确认消息
在移交请求消息上提供了不同的信息元素(有些是可选的)，例如 :
- 要求移交的SAE持证人
- 切换限制列表，该列表可能会限制终端后续的切换
- 启用历史信息收集功能后，表示终端已连接到最后访问单元。这被认为是有用的，以避免不同蜂窝之间的乒乓效应时，目标eNodeB是如何被提供信息的服务eNodeB过去的变化。因此可以采取行动来限制频繁的X2用户平面。
S1 接口
- S1上的无线网络信令包括S1应用部分(S1AP)
- S1AP协议处理EPC和E-UTRAN之间的所有过程
- 它还能够在EPC和UE之间透明地传递消息
在S1接口上，S1AP协议主要支持EPC的通用E-UTRAN程序，传输透明的非接入信令，并执行移机功能

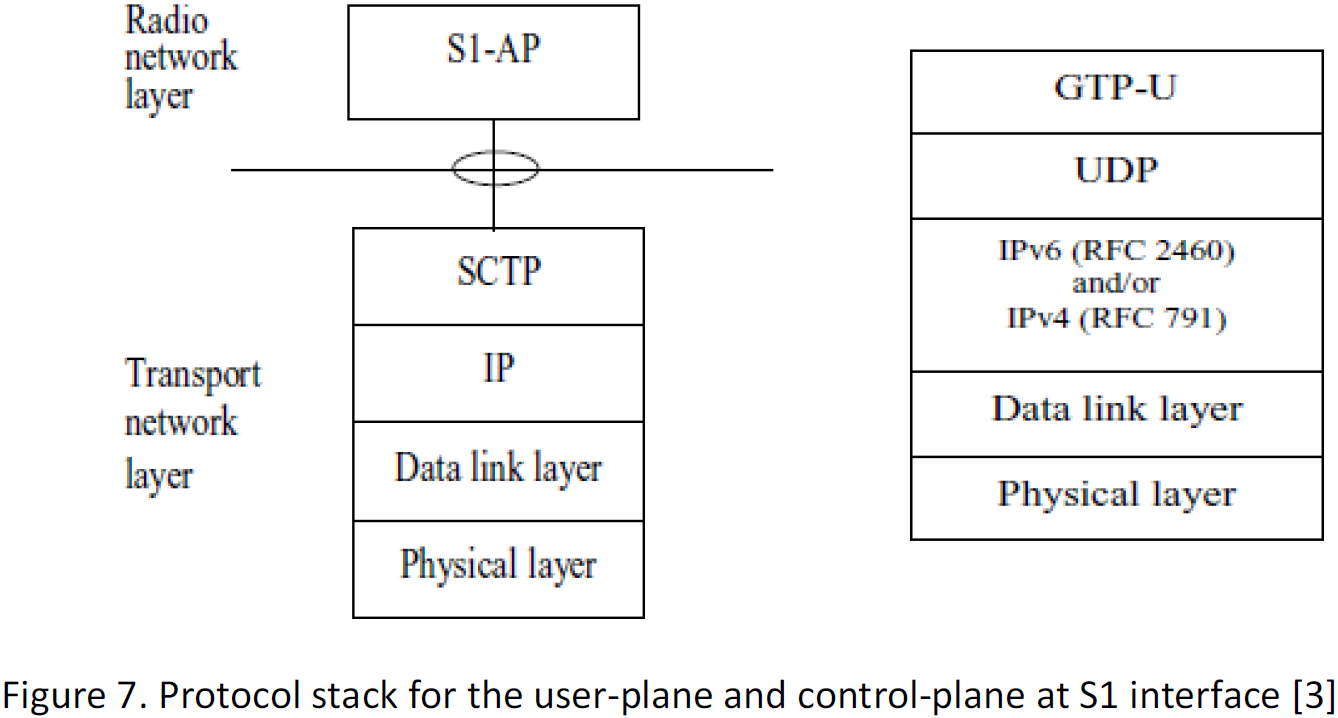

如下图所示为S1接口的用户面和控制面协议栈
