传统机房

整体配置，修建工期长
散热送风整体结构，制冷效能低

微模块机房

微模块数据中心，是按照行业标准对数据中心场地进行微模块划分，即把整个数据中心分为若干个独立区域
每个区域的规模、功率负载、配置等均按照统一标准进行设计
真正的微模块数据中心，制冷、供电及管理系统都应实现区域化、微模块,互不干扰，可以独立运行
无共享部分，微模块给数据中心带来了一系列的优势。

设备位置


网络机柜

规定的尺寸是服务器的宽( 48.26cm=19英寸)与高( 4.445cm的倍数)。
由于宽为19英寸，所以也将满足这一-规定的机架称为“19英寸机架”。
厚度以4.445cm为基本单位, 1U就是4 .445cm。

机架高度单位

①U是一-种表示服务器外部尺寸的单位,是unit的缩略语, 1U= 1.75英寸= 44.45毫米。
②1U之间有3孔，中孔为中心。

列头柜

列头柜是一列机柜设备最顶端的一个机柜。通常在最前端的叫列头柜最末端的叫列尾柜, 主要功能是对这一列柜的交流或者直接负载提供电源,起到配电,监控测量、保护、告警等功能。列头柜类似于柜式的配电箱,里面集中了很多断路器。

PDU

PDU ( Power Distribution Unit ,电源分配单元) , 也就是我们常说的机柜用电源分配插座
PDU是为机柜式安装的电气设备提供电力分配而设计的产品
拥有不同的功能、安装方式和不同插位组合的多种系列规格
能为不同的电源环境提供适合的机架式电源分配解决方案
PDU的应用,可使机柜中的电源分配更加整齐、可靠、安全、专业和美观
并使得机柜中电源的维护更加便利和可靠

  • A/B两路，来自不同的市电
  • 冗余供电保护

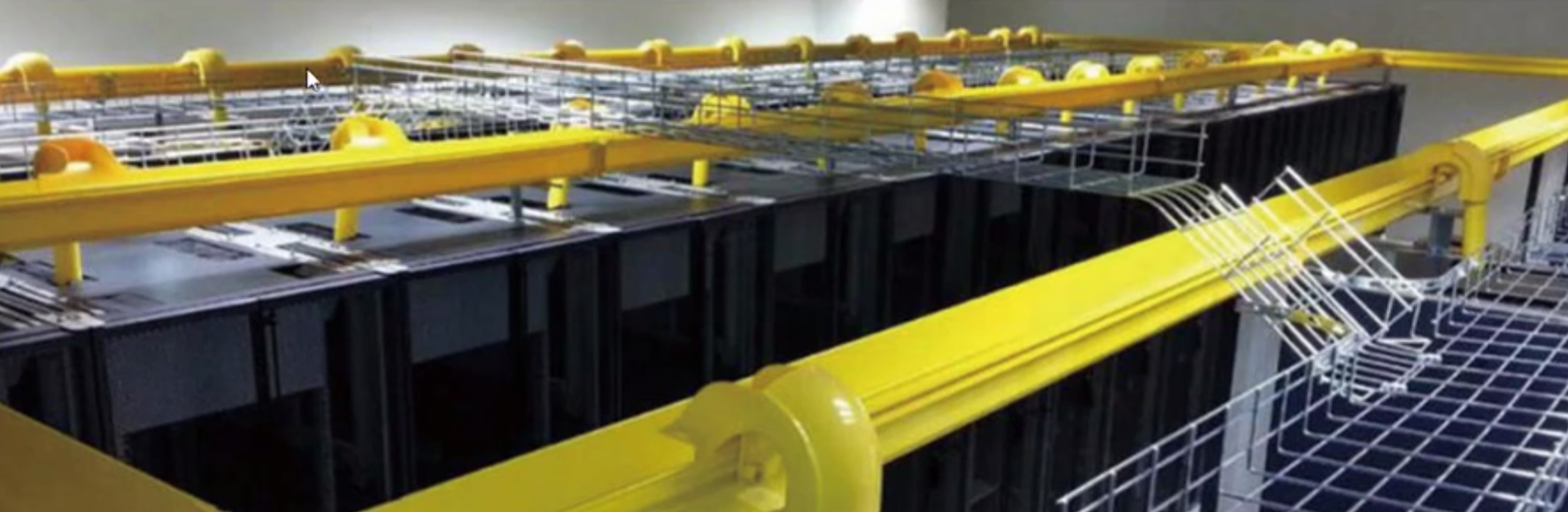

    桥架

    是机房专门用来走线的设备,指进入机房后通过走线架布放光、电缆进入终端设备
    用于绑扎光、电缆用的铁架
    室内走线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。

    走线槽

    桥架到机柜内的布线必须在走线槽内布放走线

    机柜顶

    强弱电分类布放

    ODF

    ODF(Optical Distribution Frame)架是专为光纤通信机房设计的光纤配线设备
    具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能

    盒式分光器
