5.1排队论概念
5.2排队论中的基本数学理论

通信网规划设计和优化遵循的原则:
- 能够满足各项性能指标要求又节省费用的设计或优化方案。
对设计人员的要求:
- 掌握相应的理论基础知识和网络分析的计算方法，以便对通信网的性能进行分析与指标计算，为设计和优化提供理论数据
数学理论:排队论。
- 它起源于最早的电话系统，可应用于很多领域,，目前通信网仍是其中一个重要的应用领域。
重点掌握和理解排队论的基本概念、M/M/m(n)排队系统的模型分析方法，了解它们在网络中的实际应用;
掌握通信网业务量的基本概念,理解、掌握和运用Erlang B公式和Erlang C公式；能够运用这些知识分析和计算实际网络的性能指标;
掌握随机接入系统的工作原理及其业务分析方法。
参考书籍
- 陆传赉.《排队论(第2版)》,北邮出版社;
- 盛友招.《排队论及其在现代通信中的应用》.人民邮电出版社
- Donald Gross .《Fundamentals of Queueing Theory(4th edition)》. John Wiley & Sons ;
- 天津大学管理学院运筹学课程:排队论
- http://course.tju.edu.cn/tddg/postgraduate/ppt/indexG.html
  5.1排队论概念
排队论(Queuing Theory) :
- 是一个独立的数学分支，有时把它归到运筹学中
- 是专门研究由于随机因素的影响而产生的拥挤现象(排队、等待)的科学，也称为随机服务系统理论或拥塞理论(Congestion Theory)
- 是在研究各种排队系统概率规律性的基础上，解决有关排队系统的最优设计和最优控制问题。
排队论的起源:
- 排队论起源于20世纪初。当时，美国贝尔(Bel) 电话公司发明了自动电话以后，如何合理配置电话线路的数量，以尽可能地减少用户重复呼叫次数问题出现了。
- 1909年，丹麦工程师爱尔兰(A.K.Erlang) 发表了具有重要历史地位的论文，从而在理论上求解了.上述问题《The Theory of Probabilities and Telephone Conversations》。
- 1917年，爱尔兰又提出了有关通信业务的拥塞理论，用统计平衡概念分析了通信业务量问题，形成了概率论的一个新分支。《Solution of Some Problems in The Theory of Probabilities of Significance in Automatic Telephone Exchanges》
- 后经C.Palm等人的发展总结，由近代概率论观点出发进行研究，奠定了话务量理论的数学基础。《Methods of Judging The Annoyance Caused by Congestion》
经过通信、计算机和应用数学三个领域的研究学者的努力,排队论得到了迅速的发展和应用。
应用:
- 网络的设计和优化方法;
- 移动通信系统中的切换呼叫的处理方法;
- 随机接入系统的流量分析方法;
- ATM业务流的数学模型及其排队分析方法等。
经典排队论
- 把相继到达“顾客”的到达时间间隔和服务时间都相互独立的排队论内容，称为经典(或古典)排队论。
- 经典排队论仍是新的排队论的基础，而且通信领域的许多问题可以用它来解决。
  5.2排队论中的基本数学理论
  5.2.1概率分布与概率密度函数
随机变量可以分为离散型和连续性两大类。
为了描述随机变量各可能取值与相应概率之间的对应关系，一般用分布律来研究随机变量的统计规律。
定义:随机变量X取值不超过x的概率称为概率分布函数

【通信网】排队论及其应用（一） - 图1

其中，P(X≤x)表示随机变量X小于等于某个可能取值x的概率。概率分布函数Fx(x)有时也称为累积分布函数(CDF, Cumulative Distribution Function) 或积分分布函数。
根据概率分布函数的定义，可得到如下性质:
性质1 Fx(x)是x的单调非递减函数，当时有

【通信网】排队论及其应用（一） - 图3

性质2 Fx(x)非负，且取值满足

性质3 随机变量在x到x,区间内的概率为

性质4 Fx(x)右连续，即

定义：连续性随机变量的概率分布函数的导数为概率密度函数

概率密度的积分形式就是概率分布函数：

性质1 概率密度函数非负

性质2 概率密度函数在整个取值区间积分为1

性质3 概率密度函数在x1到x2区间内积分是该区间的取值概率

定义：离散型随机变量，其概率密度定义为

5.2.2随机变量的数字特征

数学期望
- 数学期望描述了随机变量的集中特性，有时候也称为统计平均、集合平均或均值
- 连续性随机变量数学期望

离散型随机变量的数学期望为

其中，Pi是随机变量X所取数值xi的相应概率
- 方差
方差用来度量随机变量偏离数学期望的程度，也就是随机变量在数学期望附近的离散程度。
连续性随机变量的方差

离散型随机变量的方差为

方差开放后就是均方差或标准差

离散型随机变量和连续型随机变量的方差计算经常用到简化公式

5.2.3常用概率公式

1.全概率公式
- 设是互不相容的事件，且，若对任意事件B，有，则有

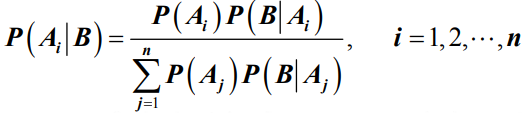

2.贝叶斯公式
- 设是互不相容的事件，且 (i=1,2…,n)，若对任意事件B ,有，且P(B)>0，则有

其中，P(Ai)称为先验概率， P(Ai|B)称为后验概率
- 3.乘法定理
设A、B是任意两个事件，则有:

4. 事件独立性
- 设A、B是任意两个事件，如果有

则称A与B是相互独立的。如果P(A)>0 ，则有

5.2.4常用概率分布

1. 确定性分布
  - 设离散型随机变量X以概率为1取常值a，即

则称随机变量X服从确定性分布。它的概率分布函数为

1. 泊松分布
  - 泊松分布常用来描述顾客到达间隔分布。设离散型随机变量X所有可能的取值的概率为:

其中，λ(>0)为常数，则称随机变量X服从参数为λ的泊松分布。
随机变量X的均值为：E[X]=λ
随机变量X的方差为：D[X]=λ
- 1. 负指数分布

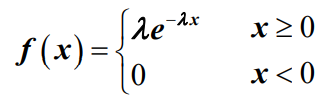

负指数分布常用来描述排队系统中服务时间分布，设连续型随机变量 X具有概率密度函数为：

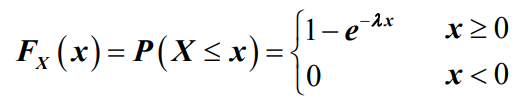

其中，λ(>0)为常数，则称随机变量X服从参数为λ的负指数分布，简称指数分布。其分布函数FX(x)为：

随机变量X的均值为

随机变量X的方差为

负指数分布有一个重要的性质是“无记忆性”或“无后效性”，即

这是因为

其中，t 和Δt是常数。对于排队论来说，这个性质可以看成是，剩余服务时间的分布独立于已经服务的时间，且与原分布相同
反过来，能满足公式的概率模型一定是负指数分布
- 1. 高斯分布
设连续型随机变量X具有概率密度函数为：

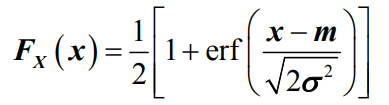

其中，m和σ(>0)为常数。则称随机变量X服从高斯分布，或正态分布。其分布函数FX(x) 为：

其中erf( )被称为误差函数

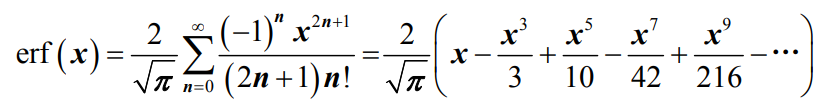

误差函数的泰勒级数展开式为：

随机变量X的均值为m
随机变量X的方差为σ
- 1. 爱尔兰分布
设连续型随机变量X具有概率密度函数为：

其中，Λk(>0)为常数，称为爱尔兰流强度，则称随机变量X服从参数为Λk的k阶爱尔兰分布。

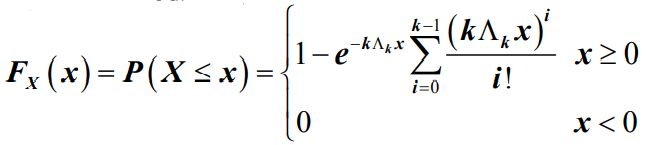

其分布函数FX(x) 为：

随机变量X的均值为：

随机变量X的方差为：

爱尔兰分布与负指数分布有着密切的关系。如果设随机变量X1, X2,…, Xk是k个相互独立的随机变量，且都服从相同参数为λ(>0)的负指数分布，那么随机变量X=X1+X2+…+Xk就是服从参数为Λk的k阶爱尔兰分布。对于公式中的参数Λk有：

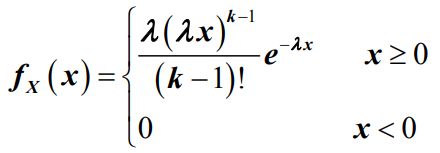

将Λk=λ/k代入到爱尔兰概率密度函数

当k=1时，爱尔兰分布就化为负指数分布。当阶数k增大时，爱尔兰分布的图形逐渐变成对称的。当阶数k≥30时，爱尔兰分布就近似于高斯分布。而当k→∞时，，此时爱尔兰分布就转化为确定性分布

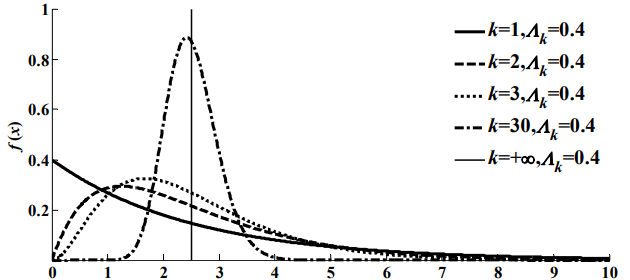

这样，一个服从参数为λ的k阶爱尔兰分布的随机变量X，就可以根据k的取值在完全随机与完全确定的两种特性之间进行转换。这种特性对于研究通信网络是十分有意义的。下图为Λk=0.4时k取不同值时的爱尔兰分布概率密度曲线

爱尔兰分布提供了一种更为广泛的概率模型，它比负指数分布具有更大的适应性。
例如，k 个服务窗口串联（k 个服务阶段），每个服务时间服从相同参数的负指数分布，那么一个顾客接受 k 个服务窗口总共需要的服务时间就服从 k 阶爱尔兰分布。
由于它与负指数分布有着密切的联系，因此也就可以用负指数分布的特性去处理与爱尔兰分布有关的问题
- 1. 广义爱尔兰分布
如果连续型随机变量X具有概率密度函数为：

其中， λi (>0)为常数，则称随机变量X服从k阶广义爱尔兰分布
广义爱尔兰分布也与负指数分布有着密切关系
如果设随机变量X1,X2,…,Xk是k个相互独立的随机变量，并且各自服从参数为λi(>0)(i=1,2,…,k)的负指数分布，那么随机变量X=X1+X2+…+Xk就服从k阶广义爱尔兰分布
实际应用中经常使用二阶 (k=2)广义爱尔兰分布，此时的概率密度函数为：

并定义此时的广义爱尔兰流强度为：

1. 超指数分布
  - 如果连续型随机变量X具有概率密度函数为：

其中， λi(>0) 和 ai(>0)均为常数(i=1,2, …,k) ，且有正则条件

则称随机变量X服从超指数分布
超指数分布的分布函数为：

均值为

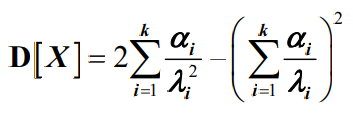

方差为

同样，超指数分布也与也与负指数分布有着密切的关系。
如果随机变量X1,X2,…,Xk是k个相互独立的随机变量，并且各自服从参数为λi(>0)(i=1,2, …,k)的负指数分布，随机变量X=Xi(i=1,2, …,k)的概率是ai，那么随机变量X就服从参数为λi和ai超指数分布。
或者说，单一事件重复发生，其间隔时间服从不同参数的负指数分布，且发生时间间隔为参数为λi的负指数分布的概率是ai，这种间隔时间分布就是超指数分布
5.2.5最简单流

前苏联数学家辛钦把处于统计平衡的电话呼叫流称为最简单流。
考虑单个输入过程，令N(t)表示在时间(0,t]内到达的顾客数，则{N(t),t≥0}是连续时间参数的随机过程。一般地，如果随机过程的统计特性与起始时刻无关，则称过程是平稳的。
下面的讨论均是平稳过程
如果{ N(t), t ≥ 0 }满足下列条件：
- 条件一：N(0)=0 ；
- 条件二：{N(t),t≥0}有独立增量，即对任取n个时刻有0<t1<t2< …<tn，随机变量N(t1) －N(0)、 N(t2) －N(t1) 、…、 N(tn) － N(tn-1)是相互独立的；
- 条件三：{N(t),t≥0}具有平稳增量，且对任意t≥0且Δt ≥0，有

其中， λ(>0)为常数。如果满足上述条件，则称{N(t),t≥0}是最简单流，也称为泊松流、泊松输入或泊松过程
泊松流有如下四个特性：
- 性质一：平稳性
  - 在[t, t+△t) 时间段内，到达k个顾客的概率只与△t有关，而与间隔的起始时刻t无关。用Pk(△t)表示在时间间隔△t内有k个顾客到达的概率，即有

性质二：无后效性
- 顾客各自独立随机到达系统，在不相互重叠的时间段 [t, t+△t) 内，到达的顾客数量相互独立。也就是顾客到达具有马尔可夫特性。

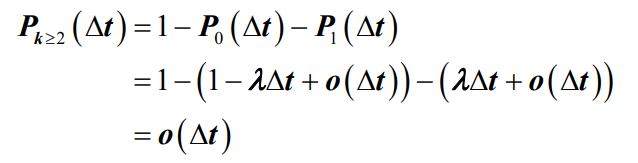

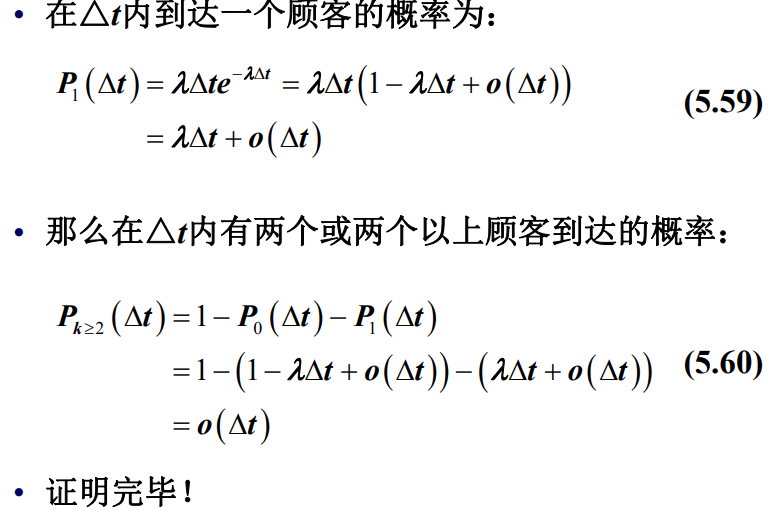

性质三：普通性
- 在时间间隔△t内，有两个或两个以上顾客到达的概率是一个高阶无穷小量。
- 证明：
性质四：有限性
- 在任意有限区间内达到有限个顾客的概率为1。而且有

  - 泊松流或近似于泊松流的事件在实际工程中经常会遇到，而且泊松流的数学处理是相对最简单的。
  - 因此泊松流常用于排队系统中的输入过程。大量研究结果表明，将电话呼叫当做泊松流来处理，所得到的分析结果是正确的！
  - 如果实际工程中的事件流与泊松流有较大出入时，可以用实际事件流的密度带入泊松流中，此时得到的结果也能满足一定的精度要求

例题
下面考察，当顾客按照泊松流到达时，其到达的时间间隔是服从什么样的分布？
设顾客到达时间间隔是一连续性随机变量T，其分布就是顾客到达时间间隔小于t的概率，也就是t内有顾客的概率分布
根据公式可知，在t内没有顾客的概率为：

那么两相邻顾客到达的时间间隔分布函数为：

这样，其概率密度函数为

公式可以说明，随机变量T服从负指数分布，且顾客到达的平均时间间隔为：

根据上面的推导可以得如下出结论
- 一个随机过程为泊松流，其到达时间间隔一定服从负指数分布。
- 反过来，一个随机过程的到达时间间隔服从负指数分布，那么这个随机过程一定是泊松流。
- “到达过程为泊松流”等价于“到达时间间隔服从负指数分布
于是有：一个输入过程是参数为的泊松流的充分必要条件为：顾客相继到达的时间间隔Ti(i=1,2,…)相互独立，且均为服从相同的负指数分布，即

设有两个相互独立的泊松流，各自按照λ1、λ2的速率到达系统，那么其呼叫发生的概率分别为：

则合成呼叫发生数为k的概率为：

显然，两个分别按λ1、λ22的泊松流的合成等于呼叫发生率为λ1+λ2的泊松流
由此可以推广为一般的情况。若有k个各自任意速率为的独立泊松流，则复合流也是泊松流，其速率参数为：

这个特性十分有用，在通信网中有许多信息源可以汇聚在一起，而每个信息源以各自的泊松速率产生呼叫或分组，这时就是一种泊松过程的合成现象

5.2.6生灭过程
生灭过程是用来描述输入过程为最简单流、服务时间为指数分布的一类最简单的排队模型。
假定某系统具有状态集E={0,1,2,…,K}，令{N(t),t≥0}表示在时刻t时系统所处的状态，如果该随机过程在△t 时间后满足下列条件：
- 条件一：系统从k(0≤k<K-1)状态转移到k+1状态的概率为
- 条件二：系统从k(1≤k<K)状态转移到k-1状态的概率为
- 条件三：系统从k状态转移到状态的概率为
则称随机过程{N(t), t≥0}是在E={0,1,2,…,K}上的有限状态生灭过程。其中，，且均是与时间 t 无关的常数
状态转移图

上图中的数字K代表系统状态，指的是系统中顾客数量
状态概率用表示，即在 t 时刻系统中有 k 个顾客的概率，也称瞬态概率
箭头代表状态间的转移关系，箭头旁的参数和代表状态转移率
对于排队系统，系统状态生长意味着顾客的到达，而系统状态灭亡就意味着顾客离开。显然有

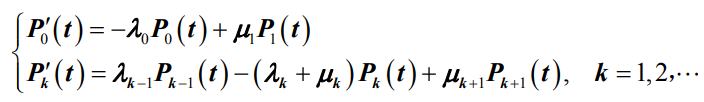

当系统状态为可列无限状态E={0,1,2,…}时，则随机过程{N(t), t≥0}被称为无限状态生灭过程，其状态转移图如下所示

此时也有：

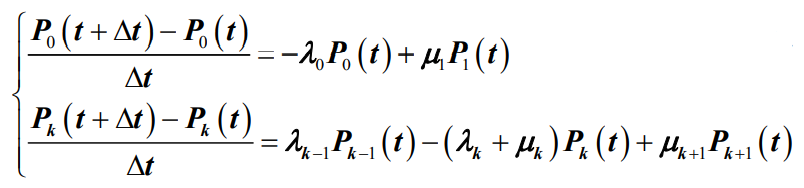

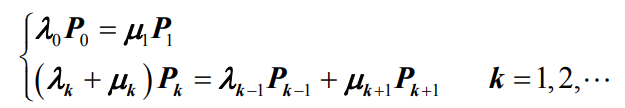

系统状态概率与状态转移率的关系是怎样的呢？

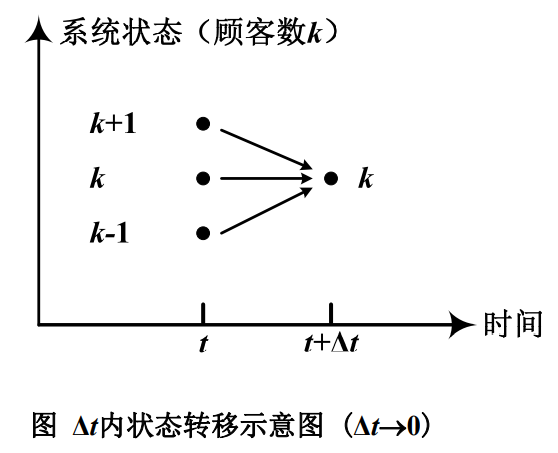

根据生灭过程的定义，设系统在t时刻处于k状态，那么在t +△t时刻时，系统可能处于状态是以下四种状态之一
- k状态
- k-1状态
- k+1状态
- 其它状态
情况一：当系统从 t 时刻到 t + Δt 时刻由k状态转移到k状态，发生此种情况的概率为

是在 Δt 时间内 k 状态转移到 k+1 状态的概率，就是在 Δt 时间内 k 状态不转移到 k+1 状态的概率（不生）
是在 Δt 时间内 k 状态转移到 k-1 状态的概率，就是在 Δt 时间内 k 状态不转移到 k-1 状态的概率（不灭）
o(Δt) 表示Δt高阶项；Pk(t)是系统在 t 时刻的瞬态概率

情况二：当系统从 t 时刻到 t+Δt 时刻由k-1状态转移到k状态，发生此种情况的概率

是在 Δt 时间内 k-1 状态转移到 k 状态的概率(有生)；
是在 Δt 时间内 k-1 状态转移到 k-2 状态的概率，就是在 Δt 时间内 k-1 状态不转移到 k-2状态的概率(不灭)；
o(Δt)表示Δt的高阶项；是系统在 t 时刻的瞬态概率
- 情况三：当系统从t时刻到t+Δt时刻由 k+1 状态转移到 k 状态，发生此种情况的概率为

是在 Δt 时间内 k+1 状态转移到 k+2 状态的概率，就是在 Δt 时间内k+1状态不转移到k+2状态的概率(不生)；
是在t时间内 k+1 状态转移到 k 状态的概率(有灭)；
o(Δt)表示 Δt 的高阶项；是系统在t时刻的瞬态概率
- 情况四：当系统从t时刻到 t+Δt 时刻在从除k-1状态、k状态和k+1状态之外的其它状态转移到k状态，发生此种情况概率可以根据公式得出：
