1. 无线电频率的选择

1.1 雷达频率

雷达的频率决定了检测距离、角度、分辨力、多普勒性能、尺寸、重量、成本等
频率范围：几百 MHz ~ 100 GHz
波长：

1.2 雷达频段

1.3 频率对性能的影响

• 物理尺寸 波长长，发射管尺寸大
• 发射功率 波长长，发射功率高
• 波束宽度 ，同样尺寸天线，波束宽度与波长成正比
• 大气衰减 大气吸收和散射，对高频衰减严重，3GHz以上存在气象杂波
• 环境噪声 大气中各个频率都存在，空间中低频噪声，0.3~10GHz环境噪声最小，20GHz以上越来越大

1.4 最佳频率选择

• 地面应用 低频段，不受设备尺寸限制，但频段几乎用尽，气象雷达 C和X频段
• 舰船应用 全频率
• 飞机应用 预警雷达， UHF，S 频段，天线大，以获得所需的角分辨率，高度计 C频段
• 战机应用 X，Ku ，大气衰减小，窄波束，成本低

2. 脉冲波形

2.1 发射参数

：脉冲重复间隔，脉冲周期（相当于T）
：脉冲重复频率
：脉冲宽度，脉冲持续时长
：占空比，
：峰值功率，发射机发射时输出功率，决定了发射机应采用的电压
：平均功率，脉冲周期内平均的功率，，是雷达可能探测距离的关键因素
：脉冲能量，
：观测能量，观测时间窗口内脉冲能量的累积
：效率，

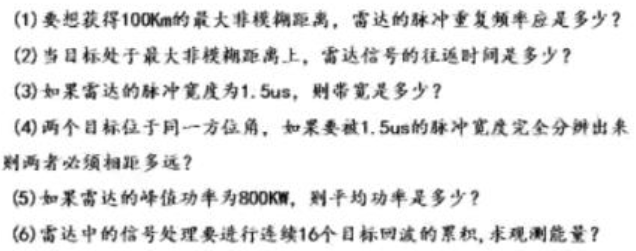

• 例题

3. 雷达原理

雷达到目标的实现距离R：

3.1 最大不模糊距离

• 例题

3.2 最小测量距离

:雷达从发射转入接收状态的过渡时间

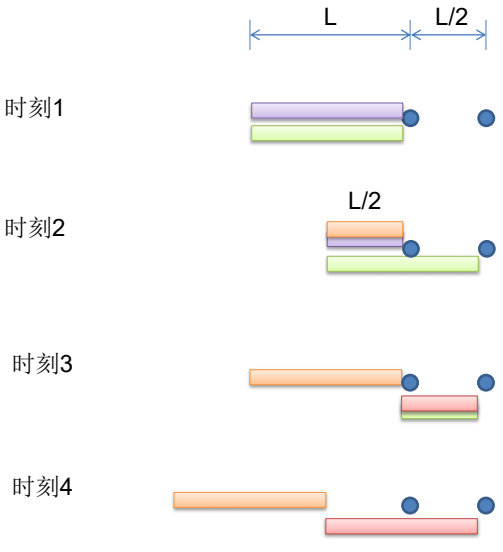

3.3 距离分辨力

区分两个相隔较近物体的能力

• 例题

3.4 角度的测量

3.4.1 最大信号法测角

• 优点:简单

• 缺点:测量精度不高,不能用于自动测角

  3.4.2 等信号法测角

  用两个相同,彼此重叠的波束


• 优点:测角精度高,可判断偏离方向可用于自动测角

• 缺点:复杂,发射功率相同时,作用距离较小

3.5 角度分辨力

横向距离分辨力

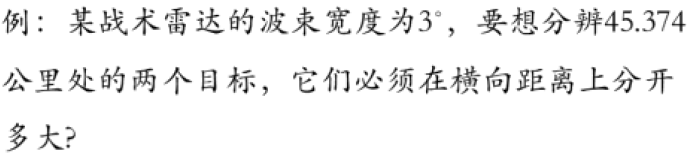

• 例题

3.6 速度的测量

多普勒频移

• 例题

3.7 多普勒分辨力

频谱分辨力

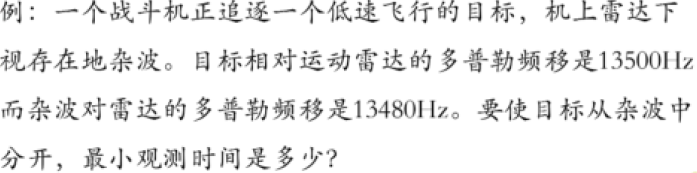

• 例题
