概念
使用场景
RabbitMQ中的TTL
- 设置TTL
SpringBoot进行整合

概念

延时队列，队列内部是有序的，最重要的特性就是它的延时属性，延时队列中的元素是希望到达了指定时间之前或之后取出进行处理，简单来说，延时队列就是用来存放需要在指定时间被处理元素的队列。

使用场景

订单在十分钟之内未支付则自动取消
新创建的店铺，如果在十天内都没有上传过商品，则自动发送消息提醒
用户注册成功后，如果三天内没有登录，则进行短信提醒
用户发起退款之后，如果三天内没有得到处理则通知相关的运营人员
预定会议之后，需要在预定的时间点前十分钟通知各个与会人员参与会议

这些场景都有一个特点，需要在某个事件发生之后或者之前的指定时间点完成某一项任务，如：发生订单生成事件，在十分钟之后检查该订单支付状态，然后将未支付的订单进行关闭；看起来似乎使用定时任务，一直轮询数据，每秒查一次，取出需要被处理的数据，然后处理不就完事了吗？如果数据量比较少，确实可以这样做，比如：对于“如果账单一周内未支付则进行自动结算”这样的需求，如果对于时间不是严格限制，而是宽松意义上的一周，那么每天晚上跑个定时任务检查一下所有未支付的账单，确实也是一个可行的方案。但对于数据量比较大，并且时效性较强的场景，如：“订单十分钟内未支付则关闭“，短期内未支付的订单数据可能会有很多，活动期间甚至会达到百万甚至千万级别，对这么庞大的数据量仍旧使用轮询的方式显然是不可取的，很可能在一秒内无法完成所有订单的检查，同时会给数据库带来很大压力，无法满足业务要求而且性能低下。

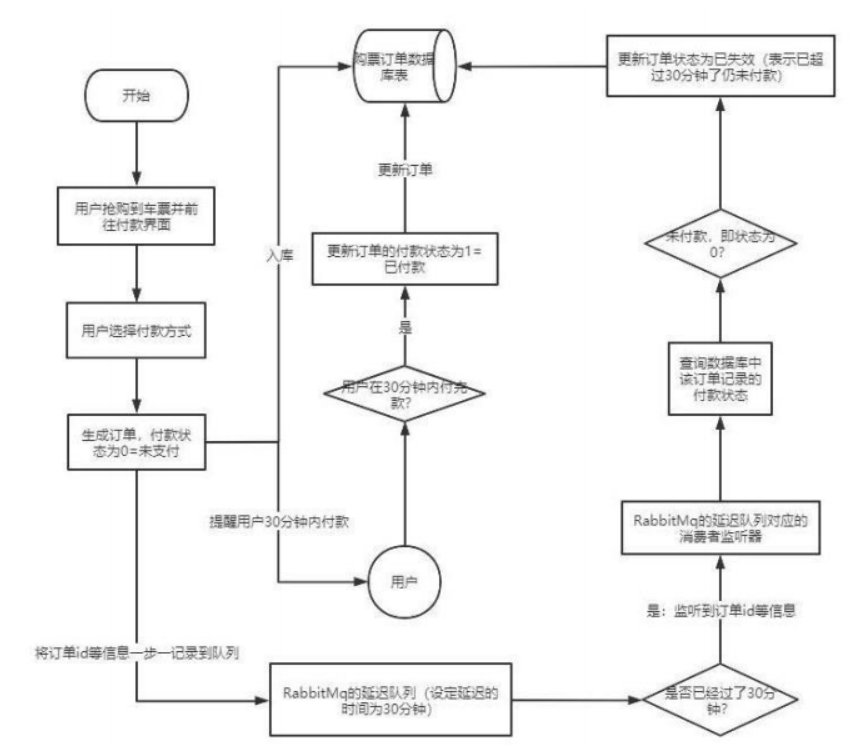

下面以卖票时创建订单为例，来进行流程图的介绍：

RabbitMQ中的TTL

TTL用来表示一条消息或该队列中的所有消息的最大存活时间，单位一般是毫秒。
设置TTL的方式有两种

设置队列的TTL
设置消息的TTL

如果消息在TTL时间内，没有被消费，那么就会成为死信。如果同时配置了队列的TTL和消息的TTL，那么较小的那个值会生效。

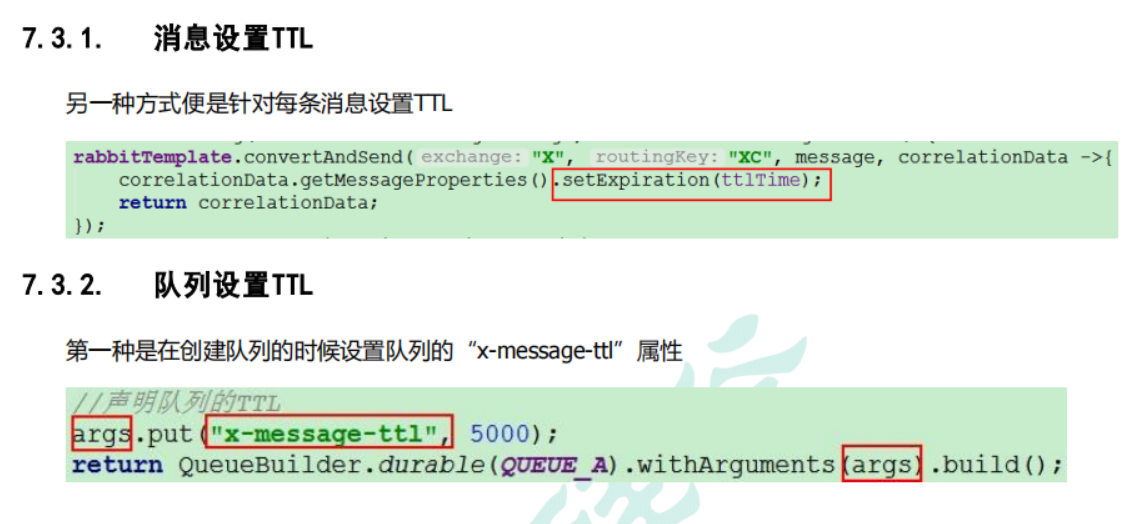

设置TTL

SpringBoot进行整合

使用idea创建Springboot的空项目，并添加如下所示的依赖：

添加依赖

<dependencies>
    <dependency>
        <groupId>cn.hutool</groupId>
        <artifactId>hutool-all</artifactId>
        <version>5.8.6</version>
    </dependency>
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-data-jpa</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <scope>test</scope>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-amqp</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>com.alibaba</groupId>
        <artifactId>fastjson</artifactId>
        <version>1.2.78</version>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
    </dependency>
    <dependency>
        <groupId>io.springfox</groupId>
        <artifactId>springfox-swagger2</artifactId>
        <version>2.9.2</version>
    </dependency>
    <dependency>
        <groupId>io.springfox</groupId>
        <artifactId>springfox-swagger-ui</artifactId>
        <version>2.9.2</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.amqp</groupId>
        <artifactId>spring-rabbit-test</artifactId>
        <scope>test</scope>
    </dependency>
</dependencies>

配置文件

spring:
  rabbitmq:
    host: 127.0.0.1
    port: 5672
    username: guest
    password: guest
  mvc:
    pathmatch:
      matching-strategy: ant_path_matcher
server:
  port: 6790

由于SpringBoot版本2.6之后进行了相关的修改，所以需要在配置文件中对mvc相关的配置进行修改添加：spring.mvc.pathmatch.matching-strategy=ant_path_matcher

Swagger配置类

package com.ctgu.sheep.mq.config;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import springfox.documentation.builders.ApiInfoBuilder;
import springfox.documentation.service.ApiInfo;
import springfox.documentation.spi.DocumentationType;
import springfox.documentation.spring.web.plugins.Docket;
import springfox.documentation.swagger2.annotations.EnableSwagger2;
/**
* Created By Intellij IDEA
*
* @author ssssheep
* @package com.ctgu.sheep.mq.config
* @datetime 2022/9/18 星期日
*/
@Configuration
    @EnableSwagger2
    public class Swagger2Config {
        @Bean
        public Docket webApiConfig() {
            return new Docket(DocumentationType.SWAGGER_2)
                .groupName("webApi")
                .apiInfo(webApiInfo())
                .select()
                .build();
        }
        private ApiInfo webApiInfo() {
            return new ApiInfoBuilder()
                .title("SpringBoot RabbitMQ")
                .description("SpringBoot RabbitMQ")
                .version("1.0")
                .build();
        }
    }

TTL测试

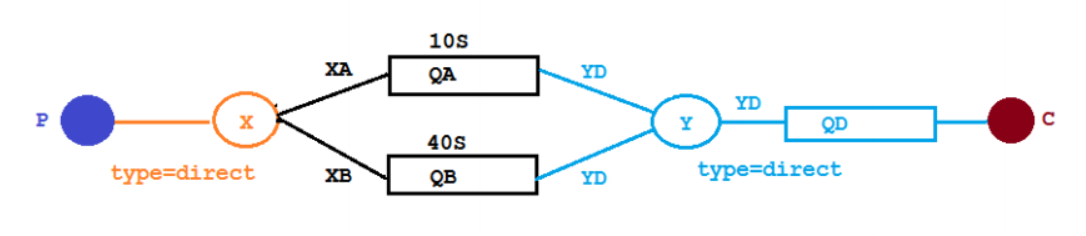

假设我们要实现功能如下所示：

交换机X对key为XA和XB的消息分别路由到队列QA和QB中。其中，队列QA和QB的过期时间分别是10秒和40秒。
然后两个队列中的死信消息都会由死信交换机路由到死信队列QD中，再由消费者C进行处理

配置文件代码

/**
 * Created By Intellij IDEA
 *
 * @author ssssheep
 * @package com.ctgu.sheep.mq.config
 * @datetime 2022/9/18 星期日
 */
@Configuration
public class TtlQueueConfig {
    public static final String X_CHANGE = "X";
    public static final String QUEUE_A = "QA";
    public static final String QUEUE_B = "QB";
    public static final String QUEUE_C = "QC";
    public static final String Y_DEAD_LETTER_EXCHANGE = "Y";
    public static final String DEAD_QUEUE = "QD";
    @Bean("xExchange")
    public DirectExchange xExchange() {
        return new DirectExchange(X_CHANGE);
    }
    @Bean("yExchange")
    public DirectExchange yExchange() {
        return new DirectExchange(Y_DEAD_LETTER_EXCHANGE);
    }
    @Bean("queueA")
    public Queue queueA() {
        HashMap<String, Object> args = new HashMap<>(3);
        args.put("x-dead-letter-exchange", Y_DEAD_LETTER_EXCHANGE);
        args.put("x-dead-letter-routing-key", "YD");
        args.put("x-message-ttl", 10000);
        return QueueBuilder.durable(QUEUE_A).withArguments(args).build();
    }
    @Bean
    public Binding queueABinding(@Qualifier("xExchange") DirectExchange xExchange,
                                 @Qualifier("queueA") Queue queueA) {
        return BindingBuilder.bind(queueA).to(xExchange).with("XA");
    }
    @Bean("queueB")
    public Queue queueB() {
        HashMap<String, Object> args = new HashMap<>(3);
        args.put("x-dead-letter-exchange", Y_DEAD_LETTER_EXCHANGE);
        args.put("x-dead-letter-routing-key", "YD");
        args.put("x-message-ttl", 20000);
        return QueueBuilder.durable(QUEUE_B).withArguments(args).build();
    }
    @Bean
    public Binding queueBBinding(@Qualifier("xExchange") DirectExchange xExchange,
                                 @Qualifier("queueB") Queue queueB) {
        return BindingBuilder.bind(queueB).to(xExchange).with("XB");
    }
    @Bean("queueD")
    public Queue queueD() {
        return new Queue(DEAD_QUEUE);
    }
    @Bean
    public Binding deadLetterBinding(@Qualifier("yExchange") DirectExchange yExchange,
                                     @Qualifier("queueD") Queue queueD) {
        return BindingBuilder.bind(queueD).to(yExchange).with("YD");
    }
}

消息生产者代码

package com.ctgu.sheep.mq.controller;
import lombok.Getter;
import lombok.extern.slf4j.Slf4j;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.bind.annotation.RestController;
import java.util.Date;
/**
 * Created By Intellij IDEA
 *
 * @author ssssheep
 * @package com.ctgu.sheep.mq.controller
 * @datetime 2022/9/18 星期日
 */
@RequestMapping("/ttl")
@Slf4j
@RestController
public class SendMsgController {
    @Autowired
    private RabbitTemplate rabbitTemplate;
    public static final String DELAYED_EXCHANGE_NAME = "delayed.exchange";
    public static final String DELAYED_ROUTING_KEY = "delayed.routingkey";
    @GetMapping("/sendMsg")
    public void sendMsg(@RequestParam String message) {
        log.info("当前时间：{},发送一条信息给两个 TTL 队列:{}", new Date(), message);
        rabbitTemplate.convertAndSend("X", "XA", "消息来自 ttl 为 10S 的队列: " + message);
        rabbitTemplate.convertAndSend("X", "XB", "消息来自 ttl 为 40S 的队列: " + message);
    }
}

死信消费者代码

/**
 * Created By Intellij IDEA
 *
 * @author ssssheep
 * @package com.ctgu.sheep.mq.mq
 * @datetime 2022/9/18 星期日
 */
@Slf4j
@Component
public class DeadLetterQueueConsumer {
    @RabbitListener(queues = "QD")
    public void receiveD(Message message, Channel channel) {
        String s = new String(message.getBody());
        log.info("当前时间：{},收到死信队列的消息：{}", new Date(), s);
    }
}

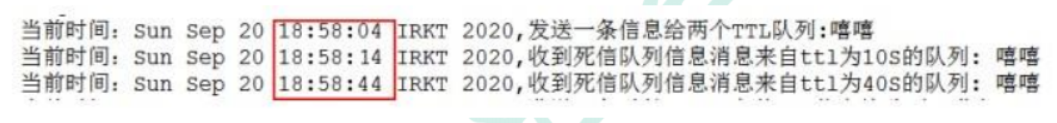

效果

发起一个请求，进行测试：

两条信息分别在10s和40s时分别变成了死信消息，然后被消费掉
但如果按照现在的写法，我们想要修改过期的时间，就要重新编写代码，增加一个新的队列。
这显然是不合理的，因此我们需要对现在的延时队列进行优化——将过期时间设置在消息上

延时队列优化

如上图所示，新建队列QC，并与交换机X和死信交换机Y进行绑定

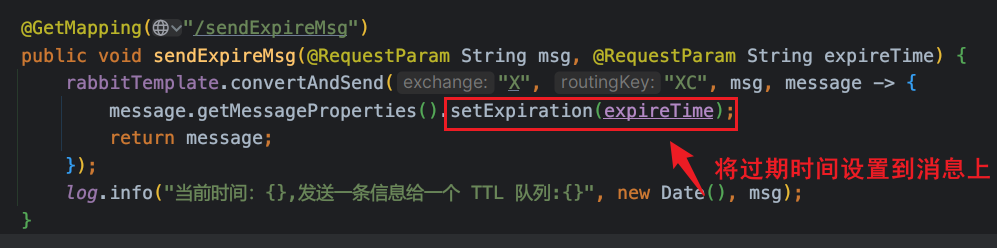

队列QC不配置过期时间，而是将过期时间绑定到消息本体上

代码

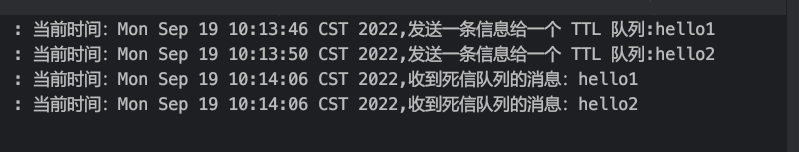

效果

如上图所示，虽然确实实现了消息的延时，但是由于消息队列默认只会检测第一条消息是否过期，因此当前后两条消息的过期时间差距较大时，后面的消息并不会优先执行，导致后者的时效性降低。比如上图中，hello2这条消息本应该是在13:52秒过期，但是最后的过期时间为14:06

插件实现延迟队列

上述两种方式都没有很好的实现延迟队列的效果，因此我们需要使用插件来解决此问题
Releases · rabbitmq/rabbitmq-delayed-message-exchange
将下载下来的插件放入plugins文件夹后，使用如下指令来加载延时队列插件

rabbitmq-plugins enable rabbitmq_delayed_message_exchange

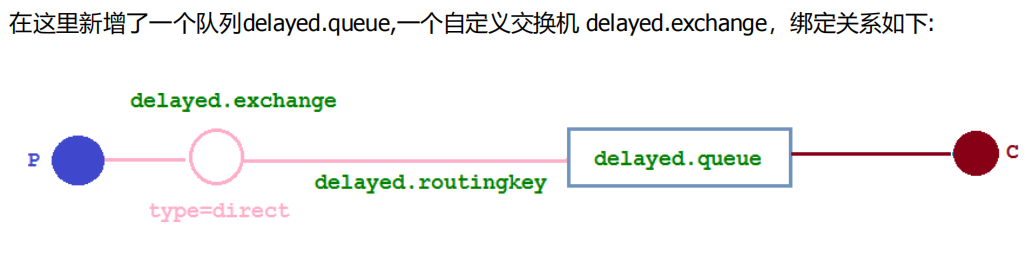

实现

package com.ctgu.sheep.mq.config;
import org.springframework.amqp.core.Binding;
import org.springframework.amqp.core.BindingBuilder;
import org.springframework.amqp.core.CustomExchange;
import org.springframework.amqp.core.Queue;
import org.springframework.beans.factory.annotation.Qualifier;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import java.util.HashMap;
/**
 * Created By Intellij IDEA
 *
 * @author ssssheep
 * @package com.ctgu.sheep.mq.config
 * @datetime 2022/9/18 星期日
 */
@Configuration
public class DelayedQueueConfig {
    public static final String DELAYED_QUEUE_NAME = "delayed.queue";
    public static final String DELAYED_EXCHANGE_NAME = "delayed.exchange";
    public static final String DELAYED_ROUTING_KEY = "delayed.routingkey";
    @Bean
    public Queue delayedQueue() {
        return new Queue(DELAYED_QUEUE_NAME);
    }
    @Bean
    public CustomExchange delayedExchange() {
        HashMap<String, Object> args = new HashMap<>();
        args.put("x-delayed-type", "direct");
        return new CustomExchange(DELAYED_EXCHANGE_NAME, "x-delayed-message", true, false, args);
    }
    @Bean
    public Binding bindingDelayedQueue(@Qualifier("delayedQueue") Queue queue,
                                       @Qualifier("delayedExchange") CustomExchange exchange) {
        return BindingBuilder.bind(queue).to(exchange).with(DELAYED_ROUTING_KEY).noargs();
    }
}

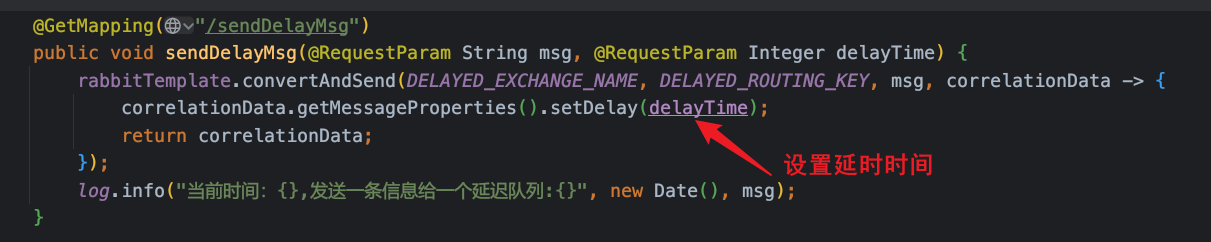

监听延时队列发送的消息

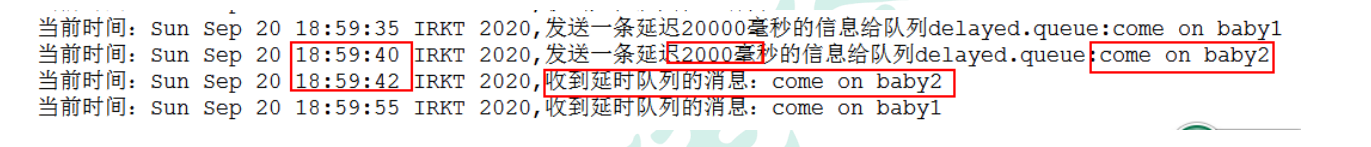

效果

先过期的先消费，符合我们的预期效果
