译码器

3-8译码器


译码输出端和地址输入端之间的数目关系：只需要看输出端最大要表示的那个数，需要几位二进制数进行表示即可。最大需要几位，地址输入端就有几个（只可以多，不可以少）

编码器

8-3编码器

用处：将0~78个十进制数转换成对应的二进制数
根据输入判断输出：

  • 先根据输入的数据，如果有多个输入端，那么就结合优先级顺序，得到应该输出哪一个十进制数
  • 得到这个十进制数的二进制表示
  • 将得到的二进制按位取反，既是我们的输出结果（低电平有效）


数据选择器

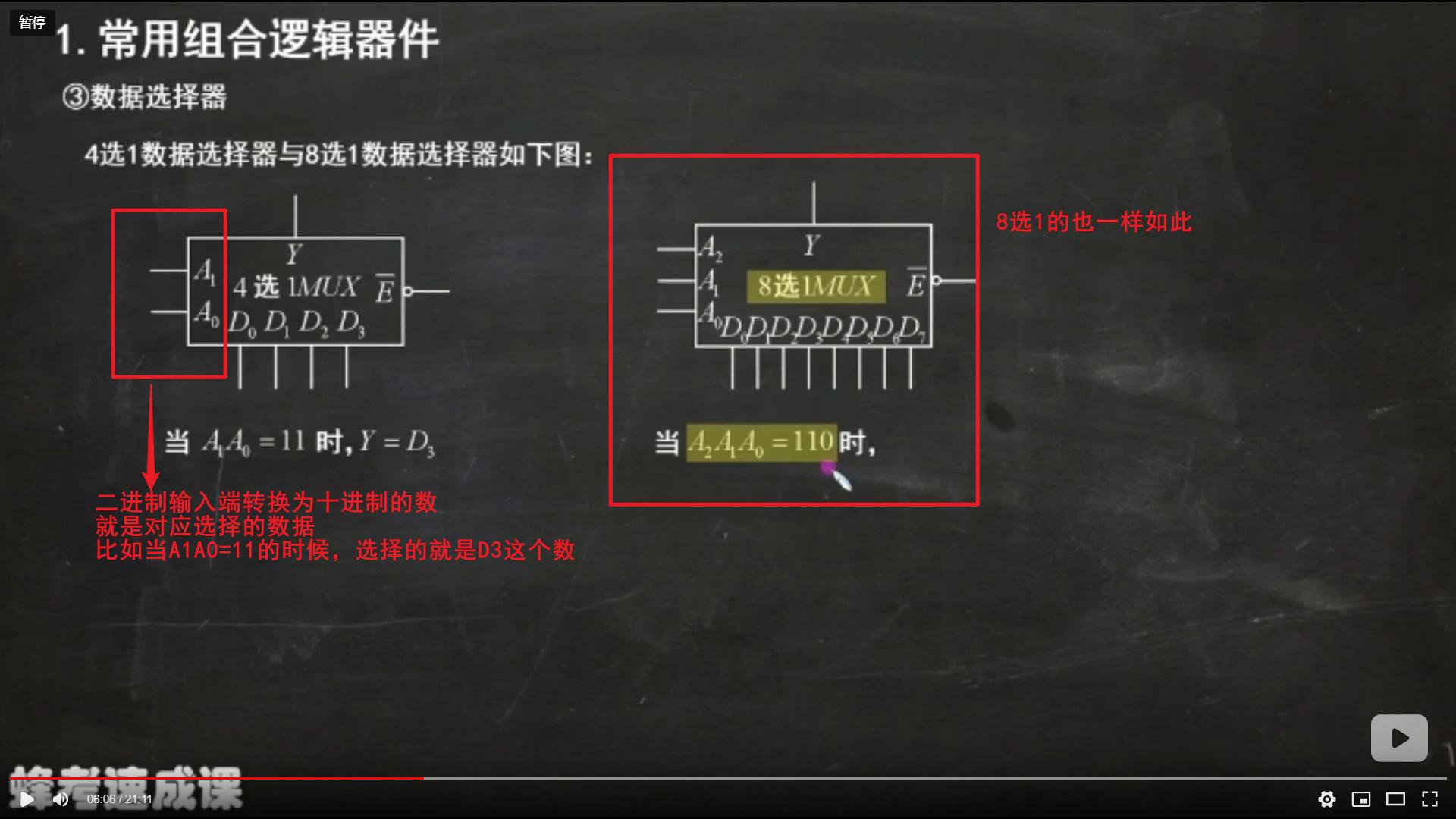

4选1数据选择器和8选1数据选择器


综合应用

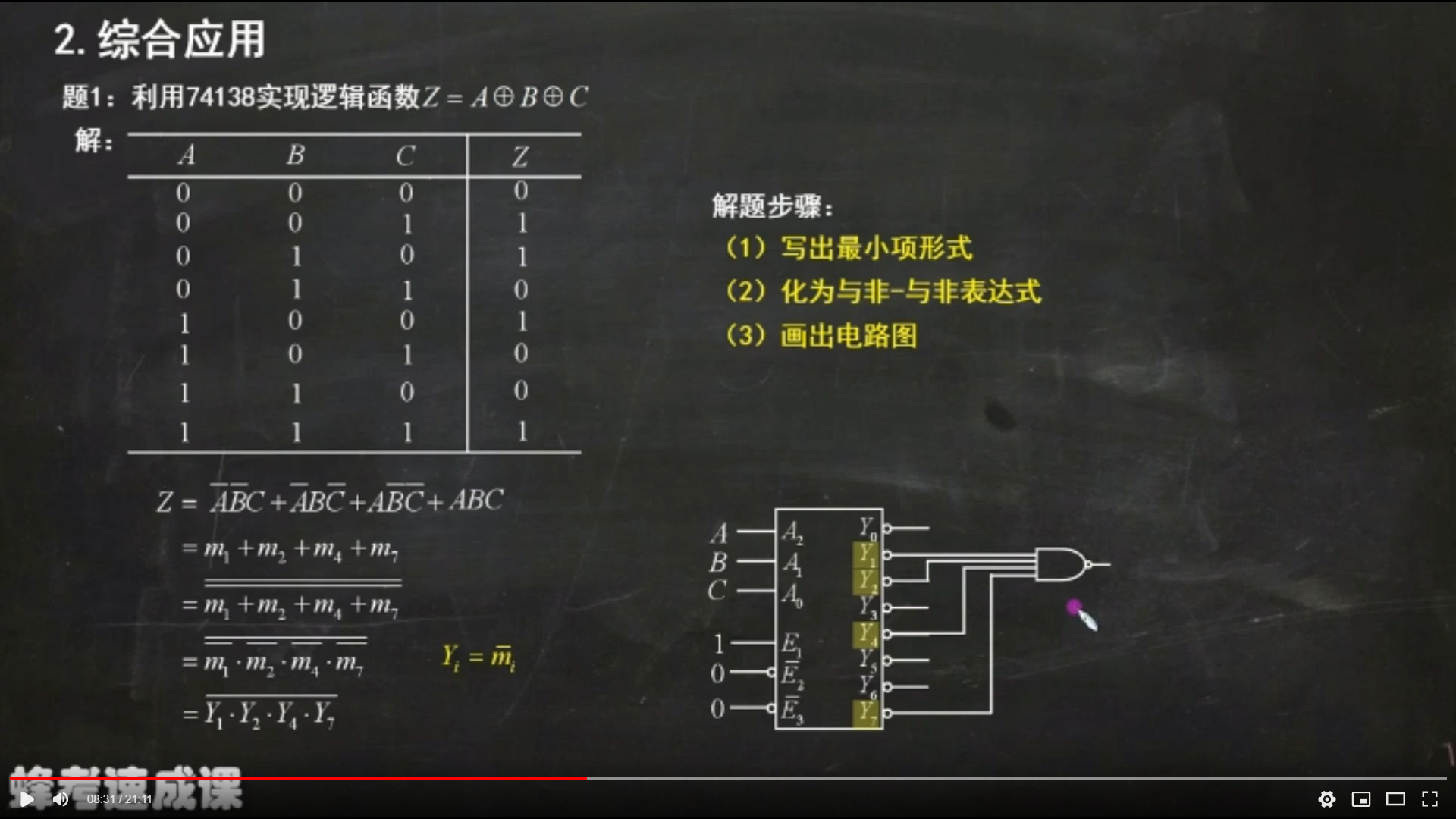

题1：设计电路实现逻辑函数

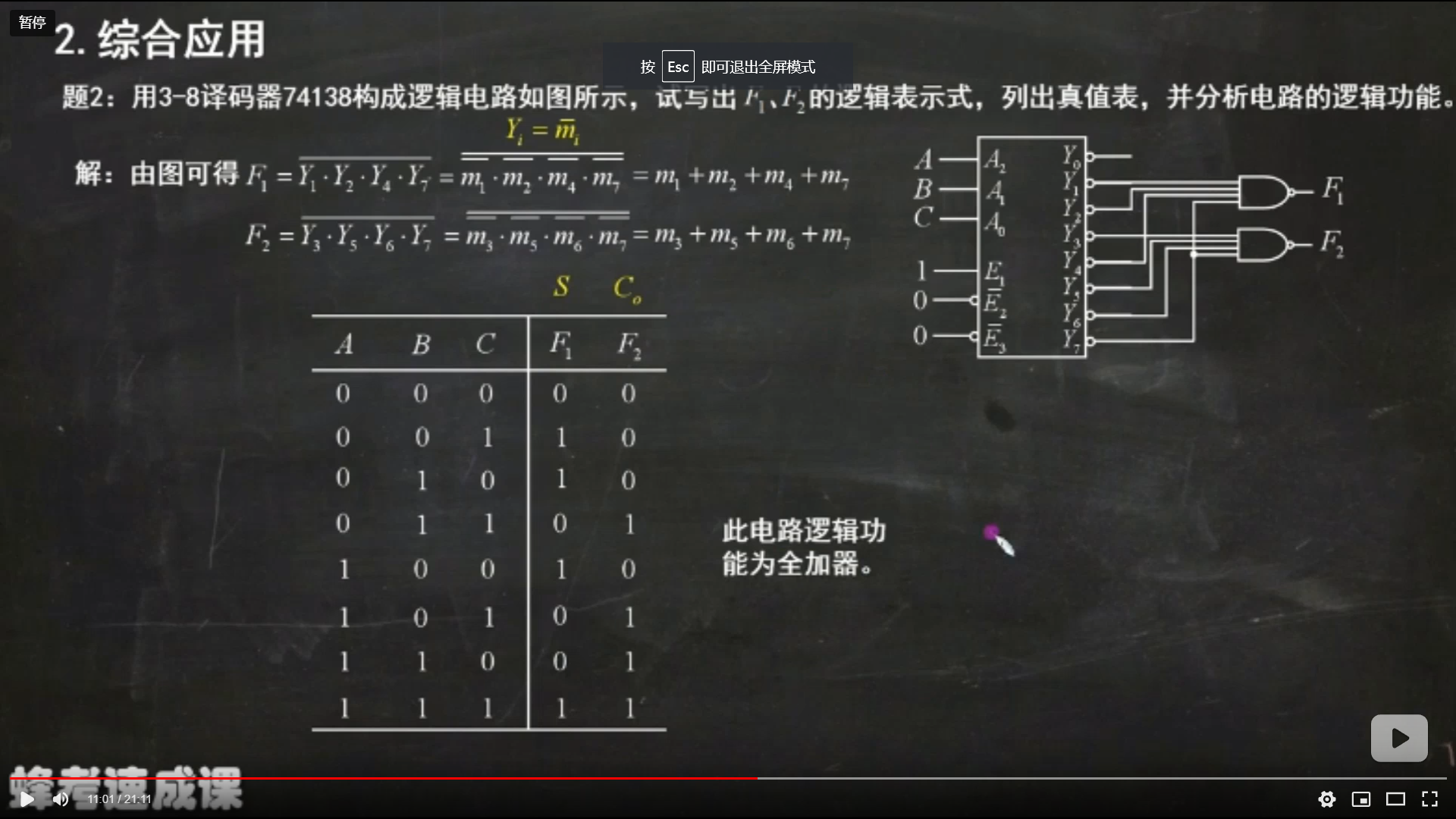

题2：根据给定的电路，求逻辑表达式

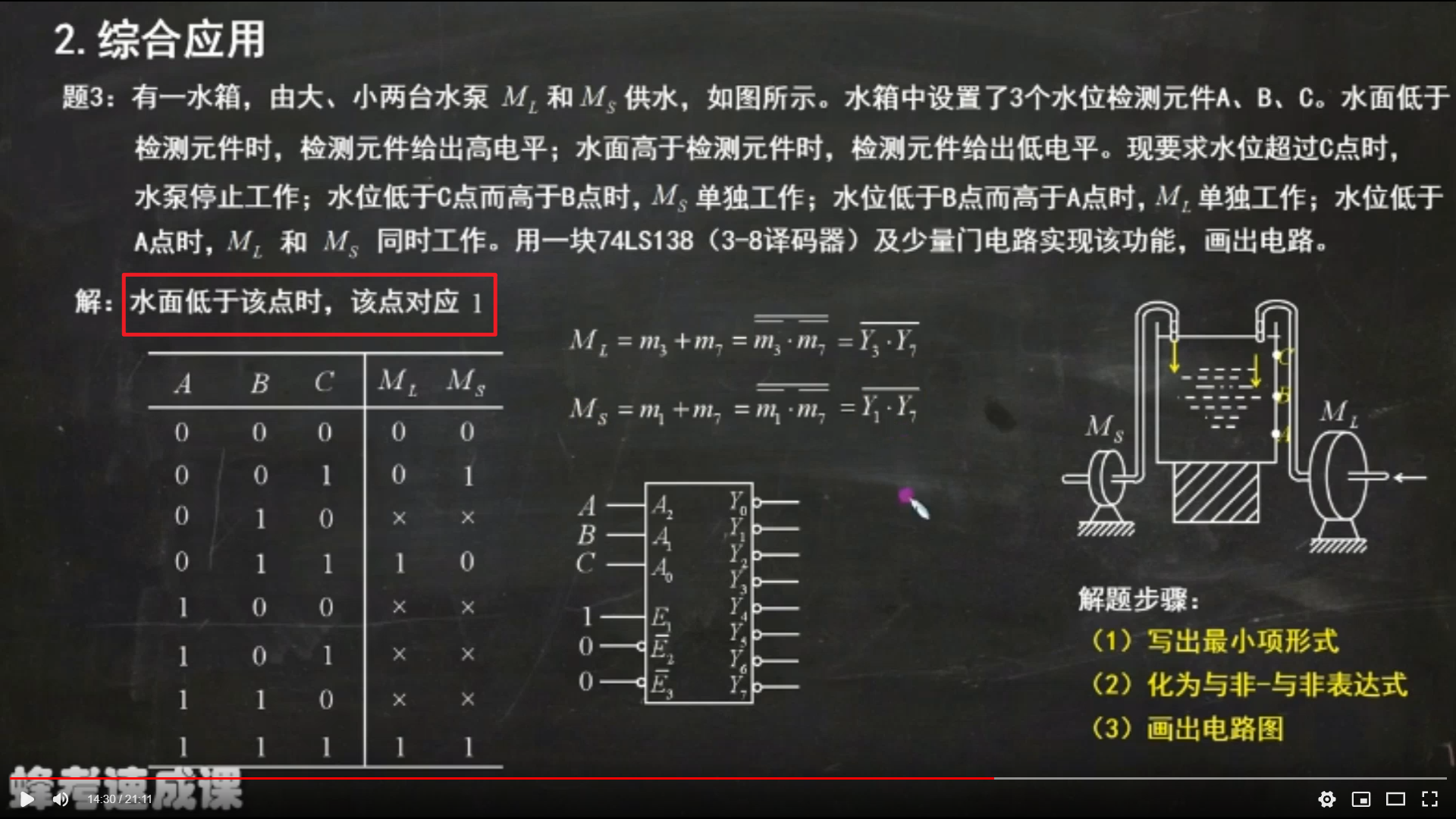

题3：实际应用

注意：这一题中，将无关项直接当作0进行处理

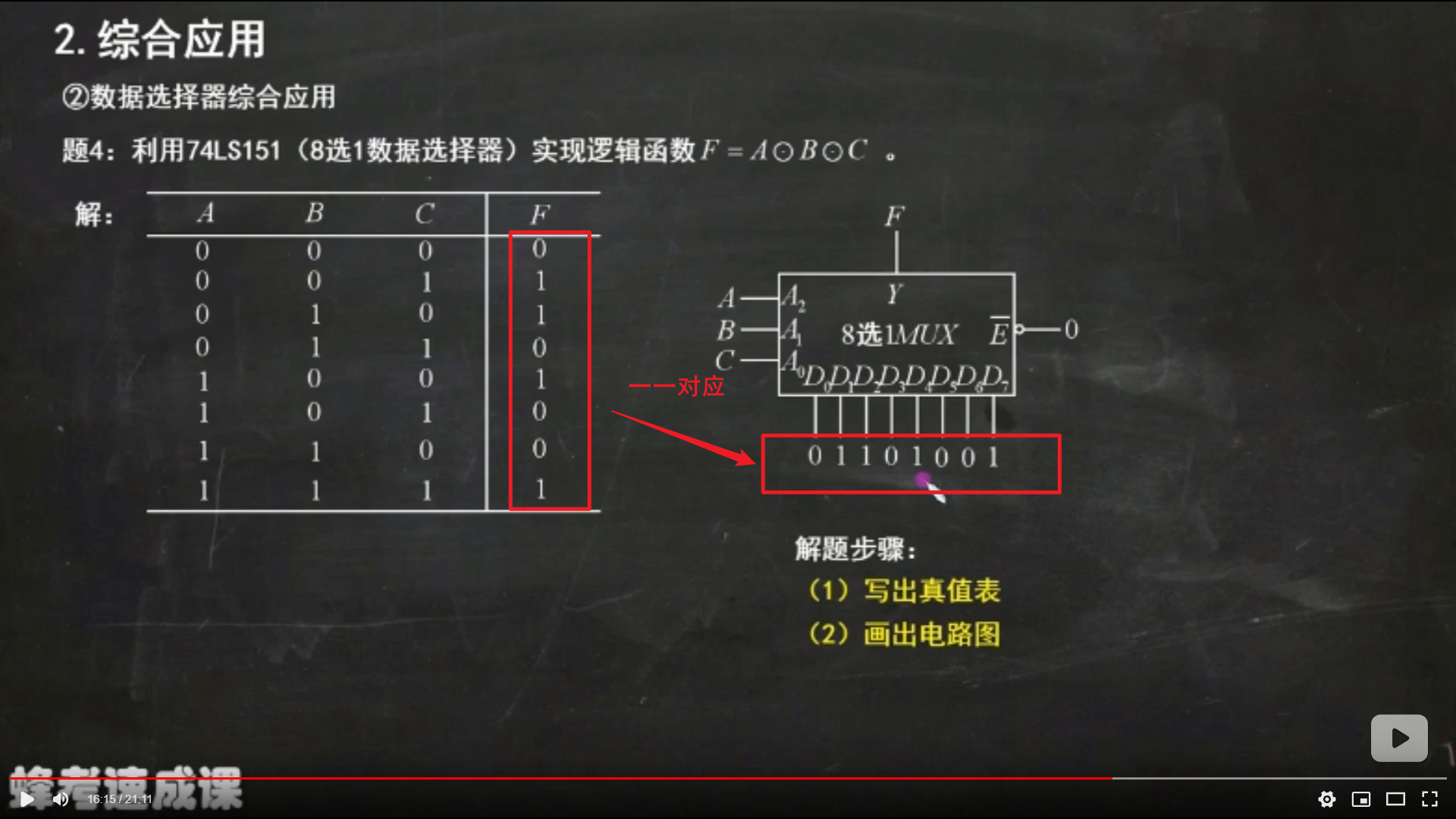

题4：数据选择器的综合应用

根据逻辑函数设计电路图

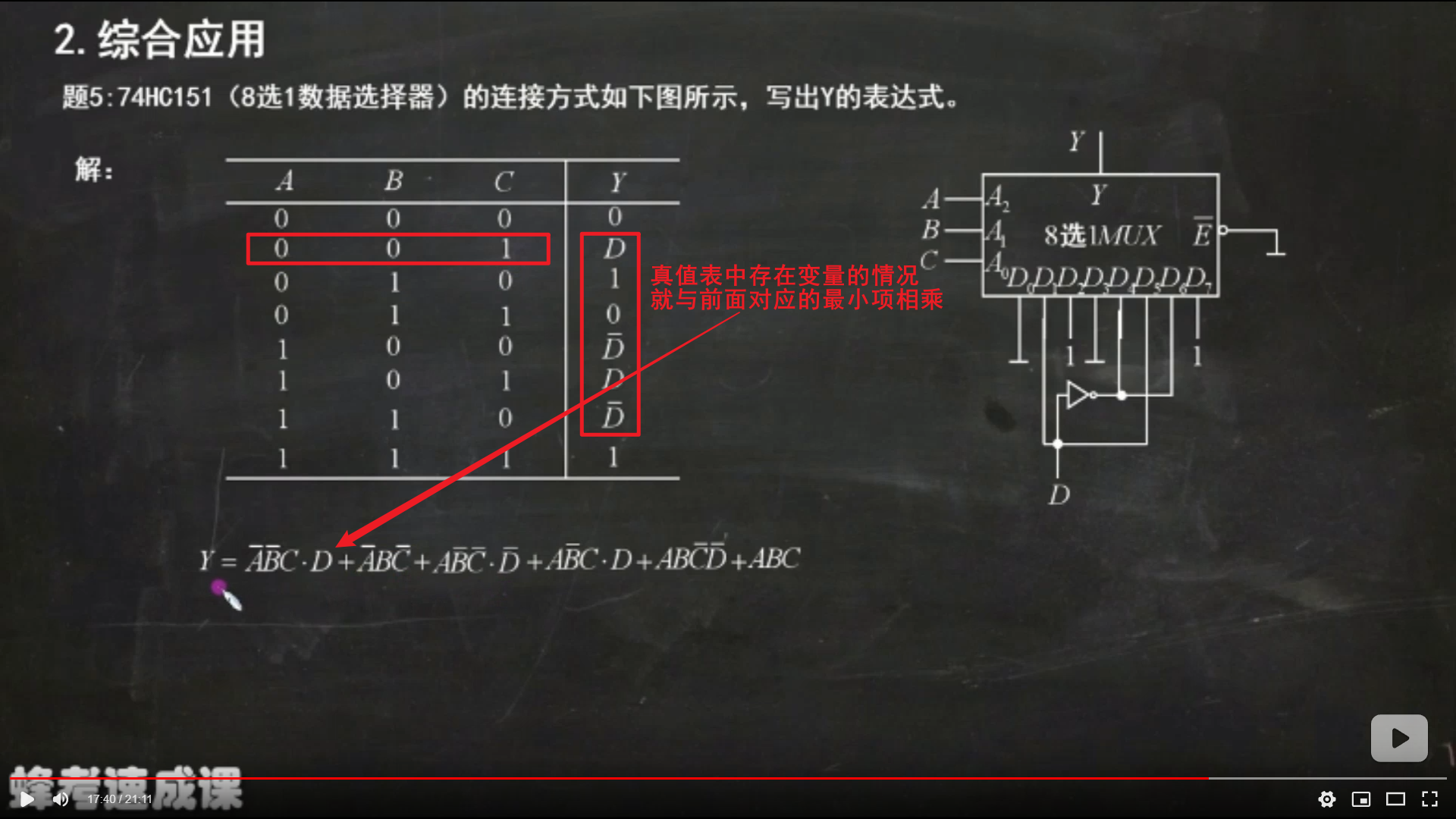

根据电路图反推逻辑函数

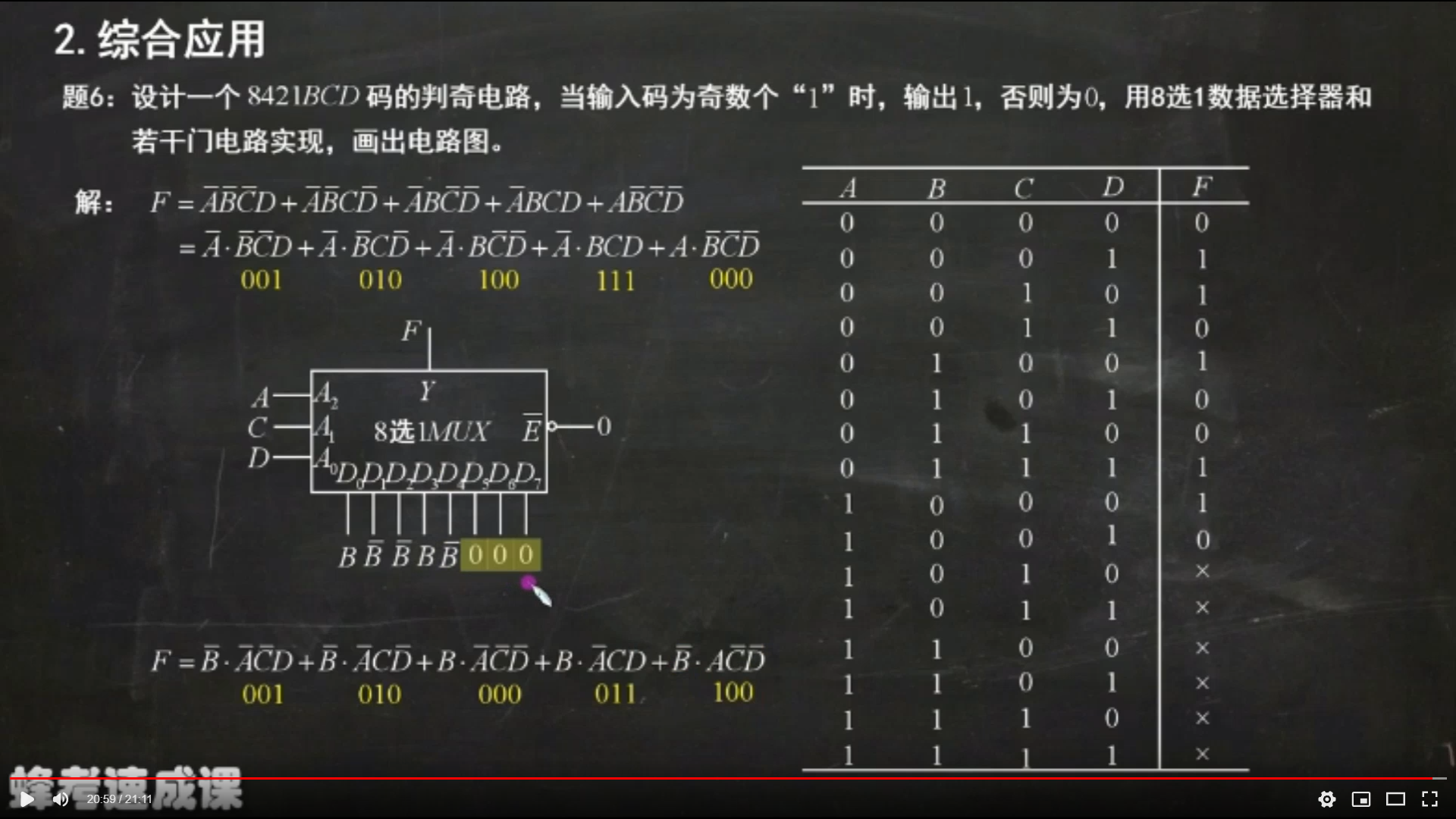

题5：设计一个8421BCD码的判奇电路，要求使用8选1数据选择器

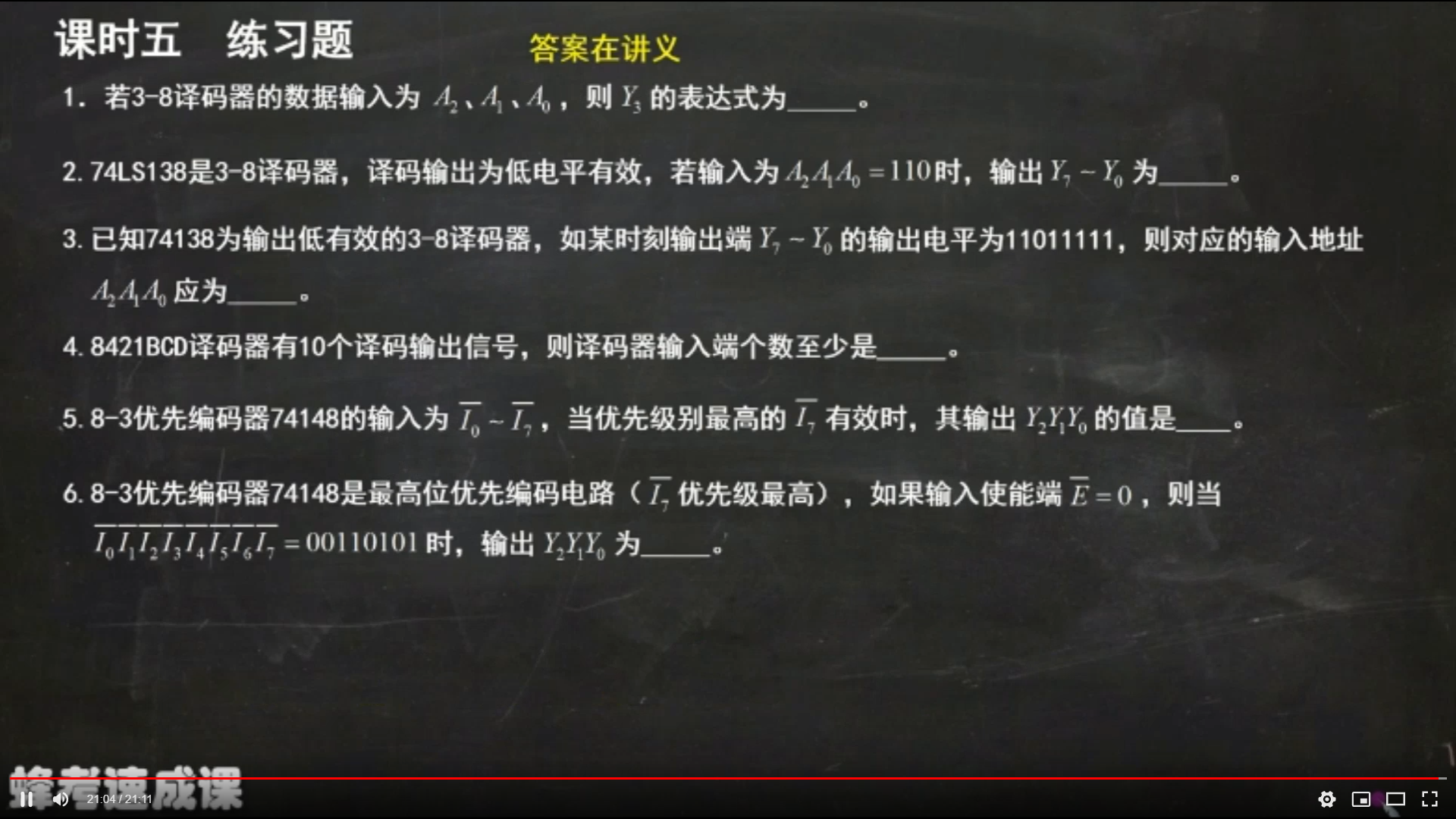

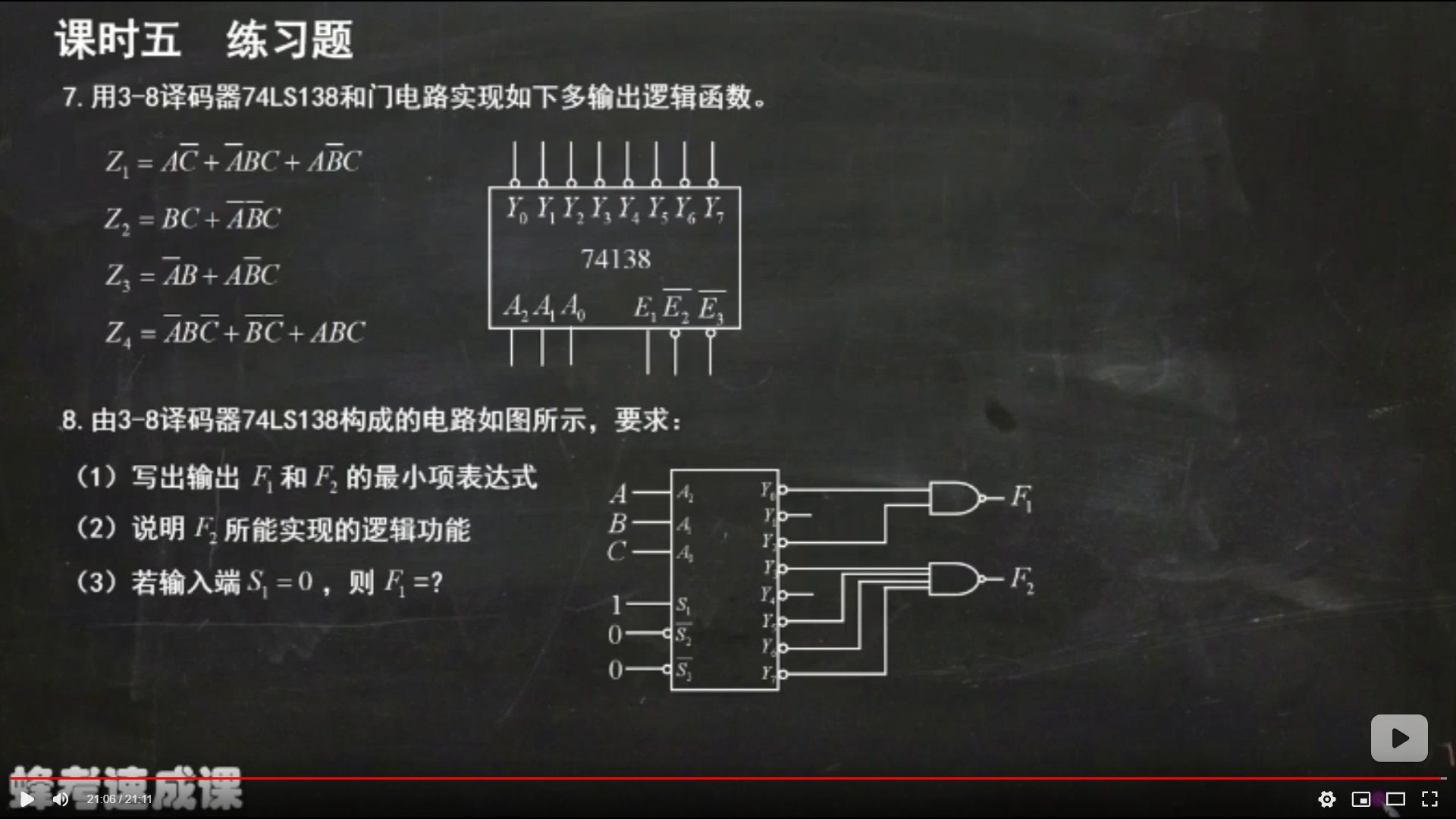

练习题
