一、虚拟网局域网的概念

二、虚拟局域网的实现机制

IEEE802.1Q帧：在普通以太网的的MAC帧上进行拓展，插入了4个字节的VLAN标记 该帧是交由交换机进行处理的，而不是给用户主机处理的（用户主机只能处理普通以太网帧） 打标签：交换机收到以太网帧并插入4个字节的VLAN标记转换为802.1Q帧，简称打标签 去标签：交换机转发802.1Q帧时，可能会删除4个字节的VLAN标记转换为普通以太网帧，简称去标签 交换机的端口类型：

  • Access
  • Trunk
  • Hybrid
端口类型 特点
Access
1. 连接用户计算机
2. 只能属于一个VLAN
3. PVID与端口所属VLAN的ID相同，默认为1
4. 一般只接受未打标签的以太网帧，并打上对应的标签
5. 转发标签时，只接受帧中VID和端口PVID相同的，去掉标签并转发

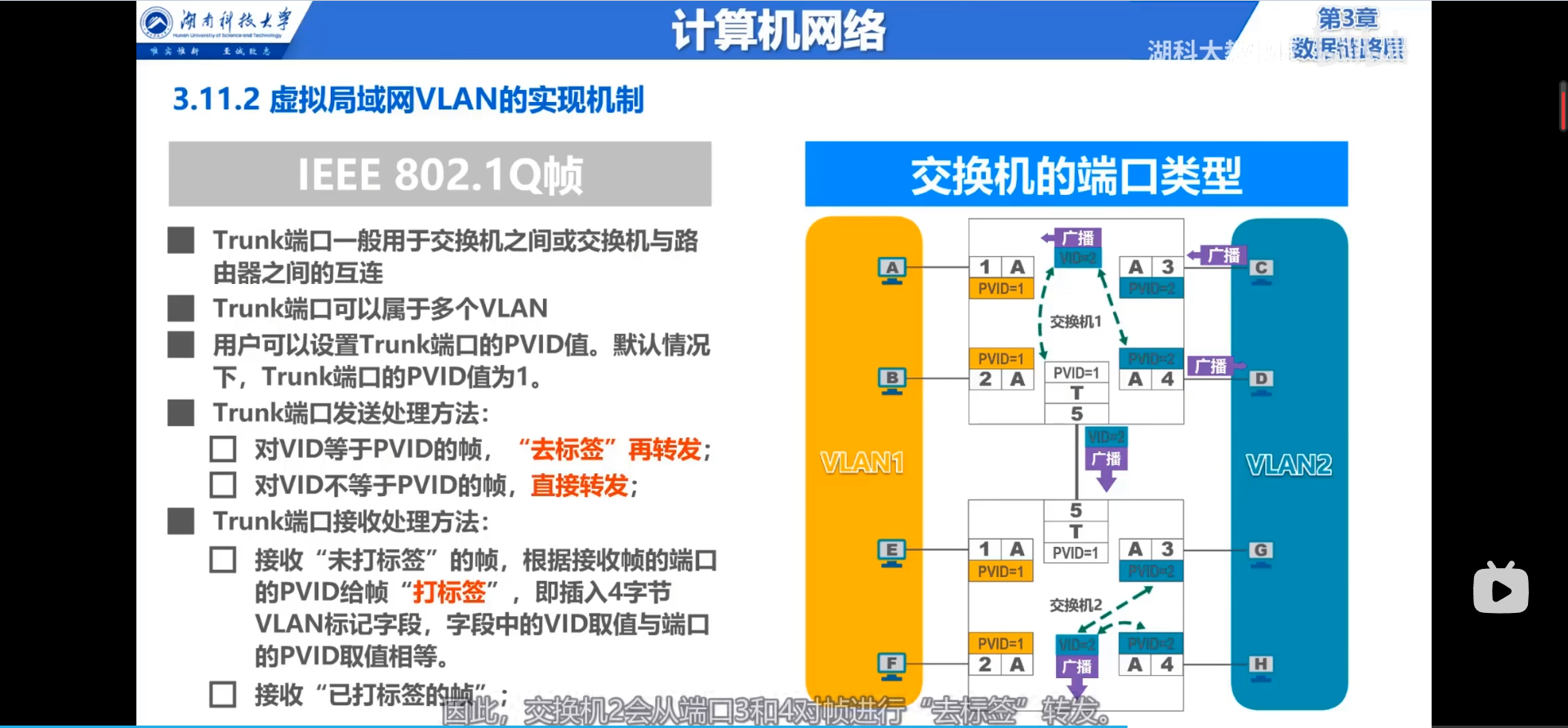

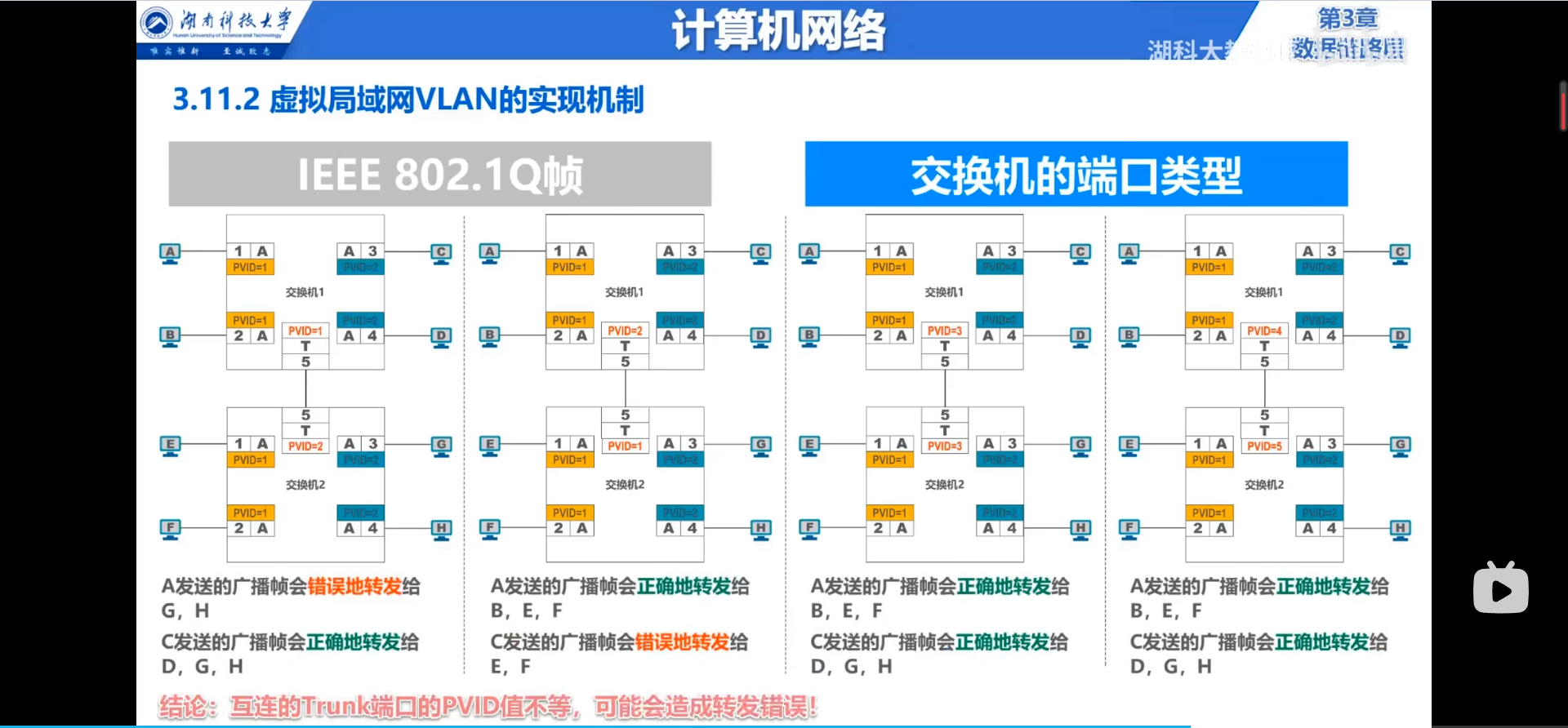

Trunk
1. 交换机之间以及交换机和路由器之间的连接
2. 可以属于多个VLAN
3. 用户可以设置PVID，默认为1
4. 接受帧时
1. 可以接受已打标签的帧
2. 接受未打标签的帧，并根据端口的PVID，打上响应的帧
5. 转发帧时
1. 帧中VID如果等于端口的PVID，去掉标签然后再转发
2. 帧中VID不等于端口的PVID，那么就直接转发。

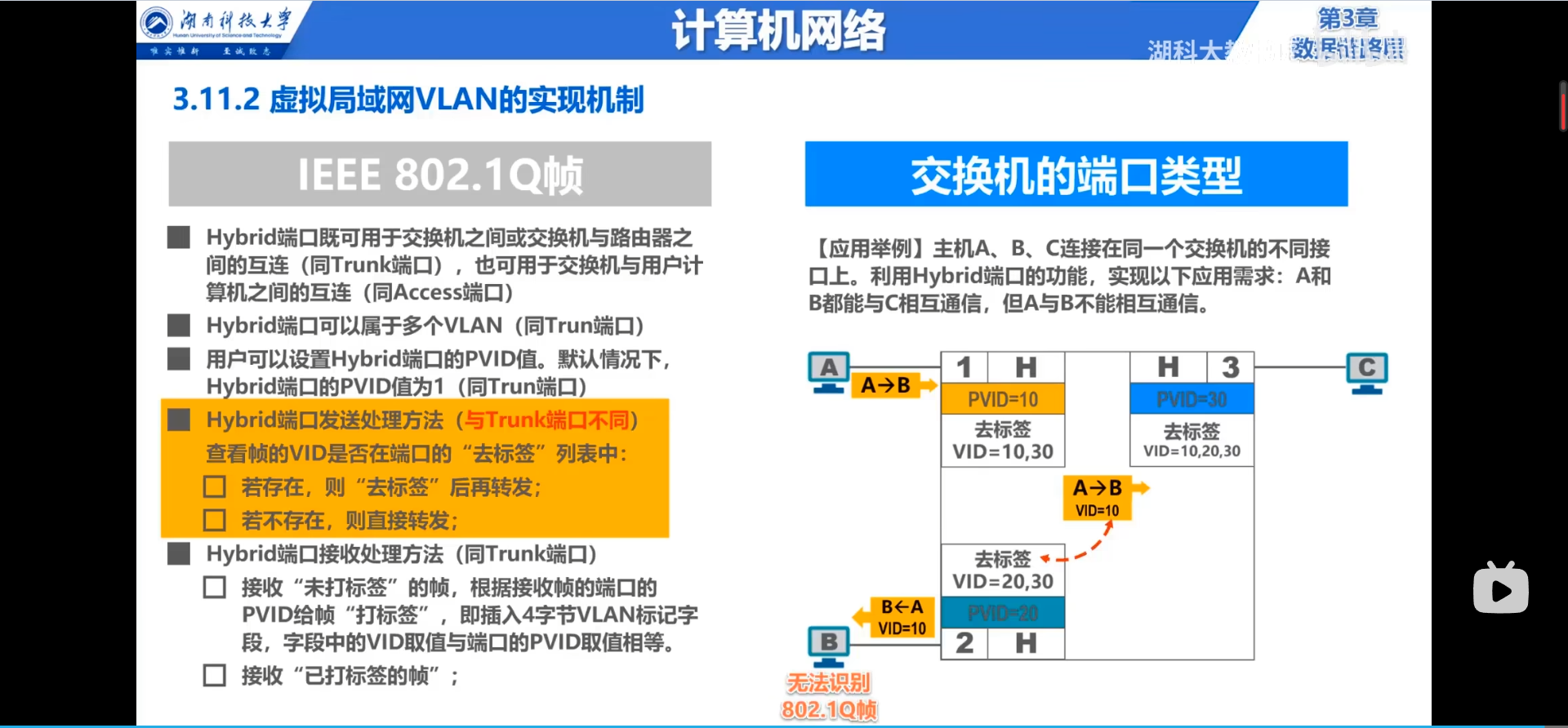

Hybrid
