1、触发器的触发方式

当触发器被特定信号触发的时候，输出就会发生变化。触发器的输出是由当前状态和当前输入决定的。
触发器的触发方式：触发器的触发方式一共有三种，分别是：电平触发、主从触发、边沿触发

  • 电平触发：
  • 主从触发：

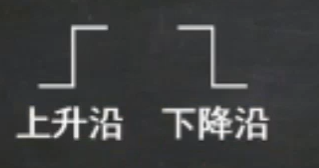

  • 边沿触发：分为上边沿触发和下边沿触发
    • 上边沿触发则上边沿对应高电平
    • 下边沿触发则下边沿对应高电平

      2、触发器的逻辑功能

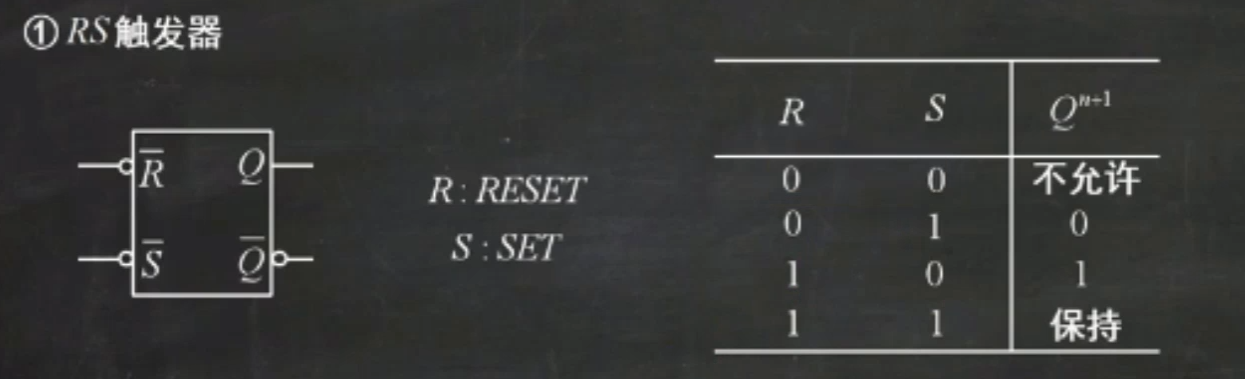

      2.1 RS触发器

      R:Reset 将输出置0
      S:Set 将输出置1

不允许R和S同时为0，当R和S同时为1的时候表示既不设置也不重置，即保持原来的状态不变。

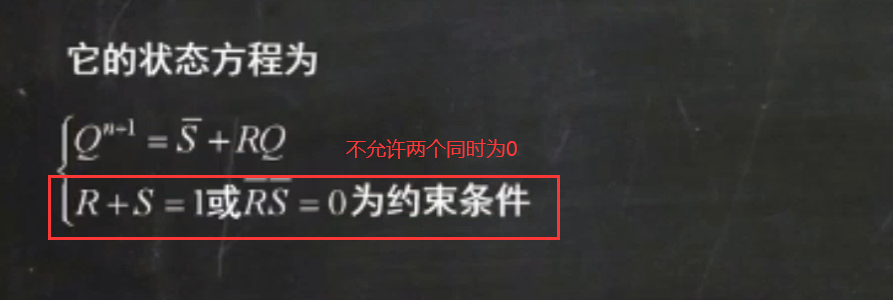

状态方程

输出状态的决定因素：触发器的输出状态取决于输入信号和电路的原始状态
基本RS触发器的约束条件：🤦‍♂️七、触发器 - 图5

2.2 D触发器

D为数据输入端，CP为上升沿信号，Q为数据的输出端。

异步复位端：当异步复位端为高电平的时候，输出端清零，也就是变成低电平。异步复位端的优先级是最高的。

例题：根据给定的输入波形，画出对应的输出波形

注意点：

  • 在两个触发点之间，输出是不会发生变化的。如果在上一个触发点触发的时候，输入的是高电平，但在到达下一个触发点的过程中，输入变为低电平，但向外输出仍然为高电平。
  • 当边沿触发器触发，输入为高电平的时候，输出高电平
  • 边沿触发器触发，输入为低电平的时候，输出低电平
  • 当异步复位端为高电平的时候，忽略边沿触发器和输入端的状态，输出直接变成0


2.3 JK触发器

J:JEEP 翻转的意思
K:KEEP 保持的意思

2.4 T触发器

T触发器：相当于是只实现了JK触发器的两种功能

  • 当T=0时，保持不变
  • 当T=1时，翻转输出


例题：

判断逻辑功能，只需要看对应的状态方程即可。

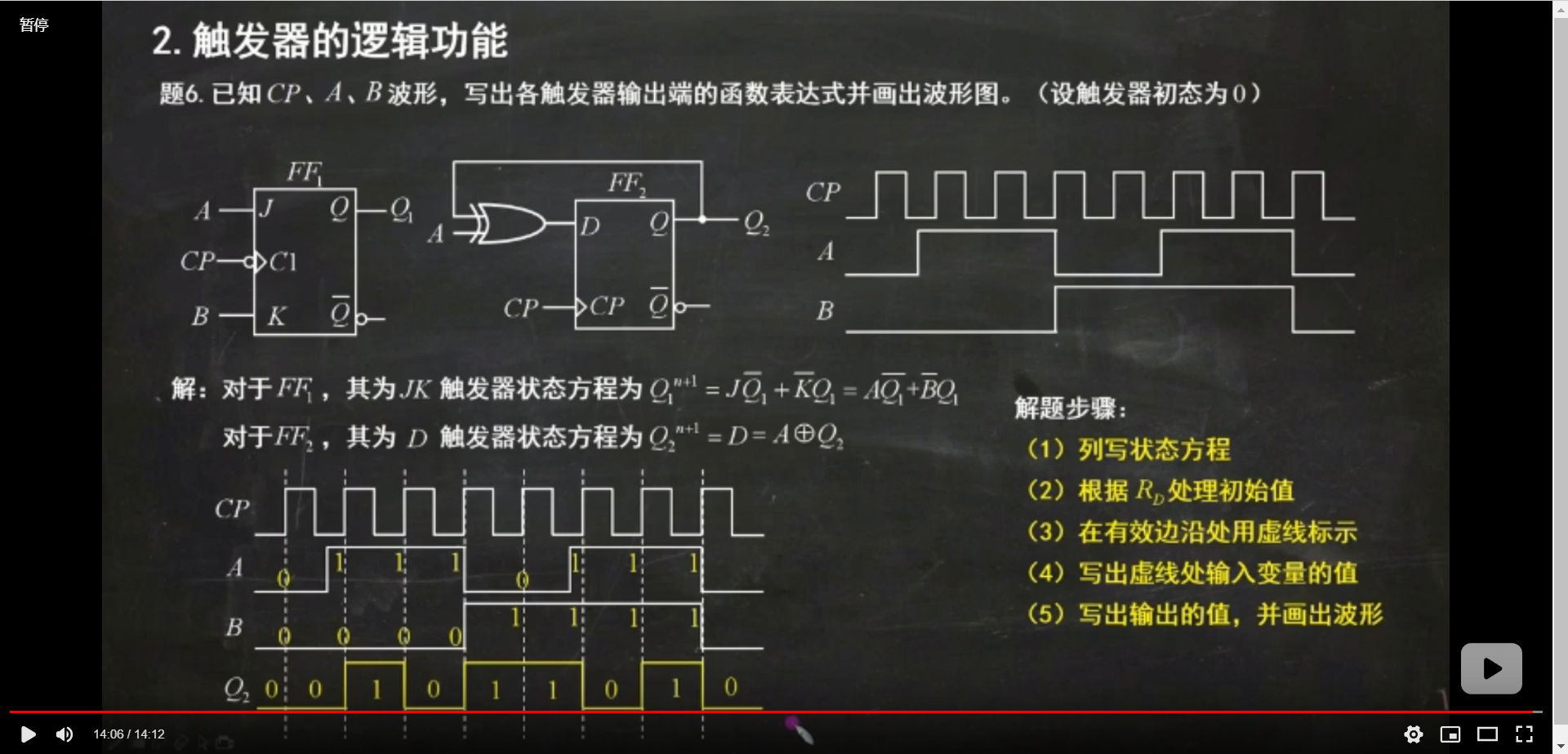

例题：根据JK触发器的逻辑功能，画出对应的波形图


练习题
