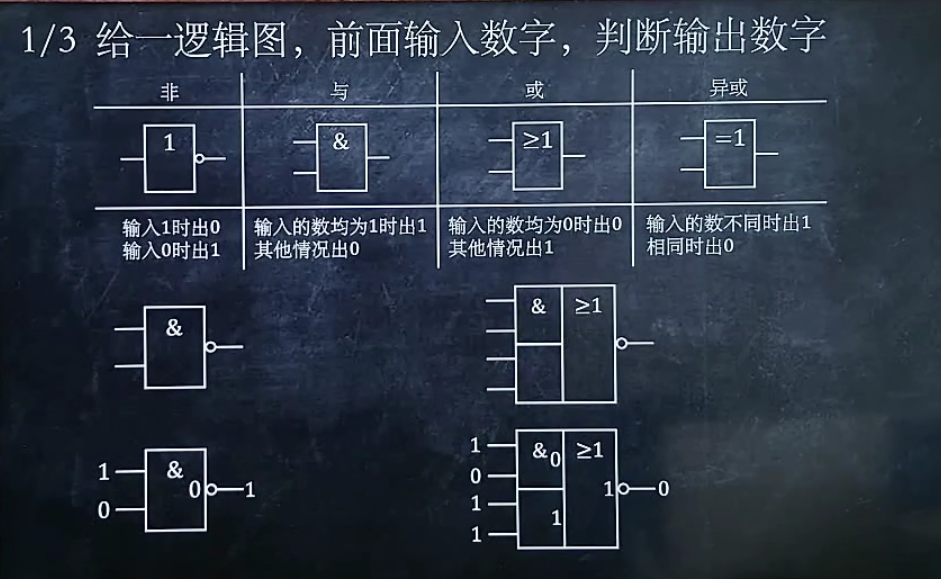

一、简单逻辑门的输入输出关系


  1. 非门：
    作用：非门的作用就是把结果取反，比如1变成0，0变成1
  2. 与门：
    作用：与门可以有多个输入（不一定只能有2个），只有当输入的数都为1的时候，最后的结果才为1，其他的情况结果都是0
  3. 或门：
    作用：同样的可以有多个输入，只有当输入的数都为0的时候最后的结果才为0，其他的情况结果都是1
  4. 异或：（翻译过来的意思就是：相同否？）
    作用：判断两个数是否不同，如果输入的两个数不同，那么结果为1。反之，结果为0

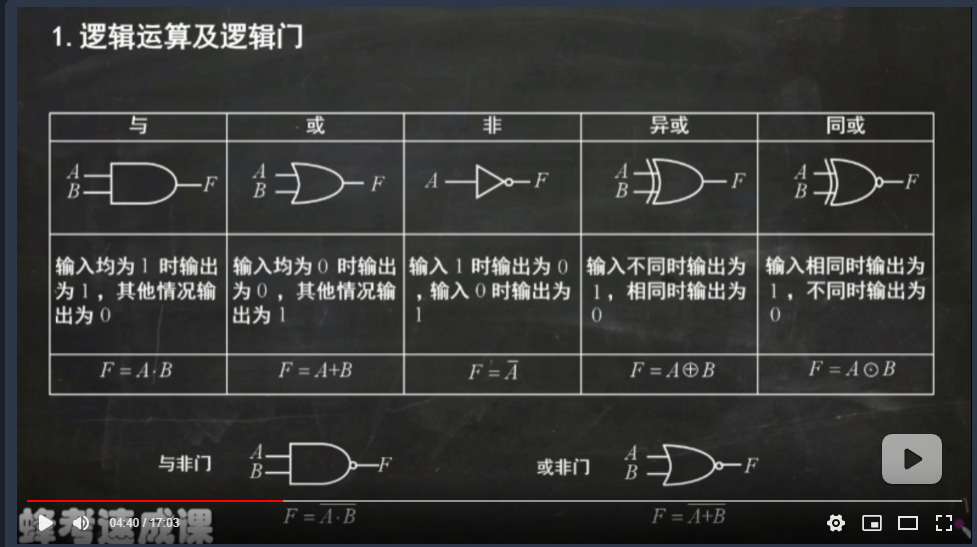

概览：

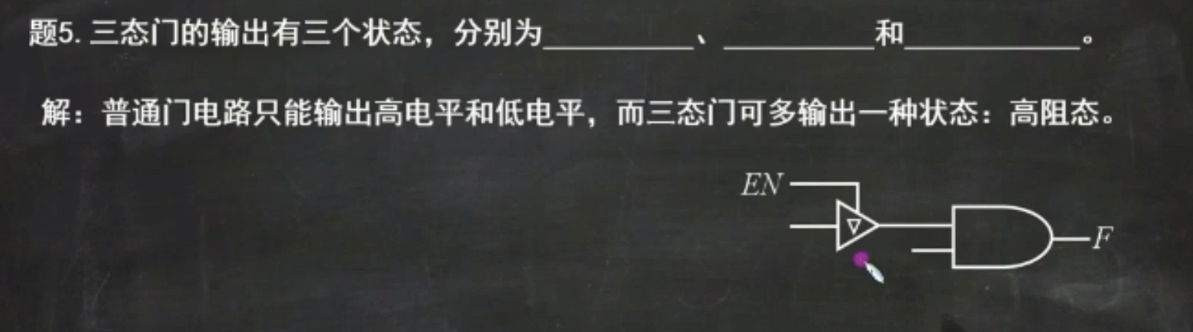

例题：

二、逻辑图和函数表达式的互相转换

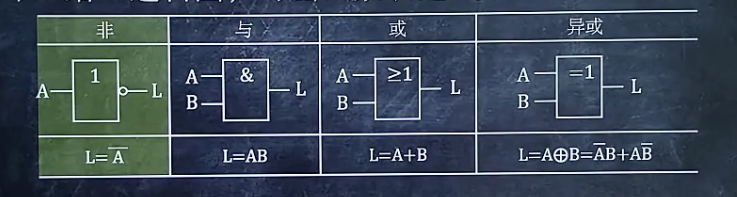

1、与、或、非和异或对应的函数表达式

image.png将电路转换为函数表达式

2、逻辑电路图转换为函数表达式

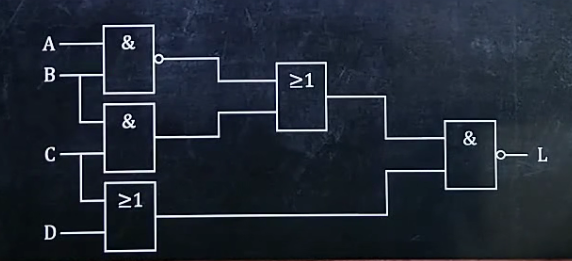

例题：将如图所示电路图，转换为含有A、B、C、D的函数表达式

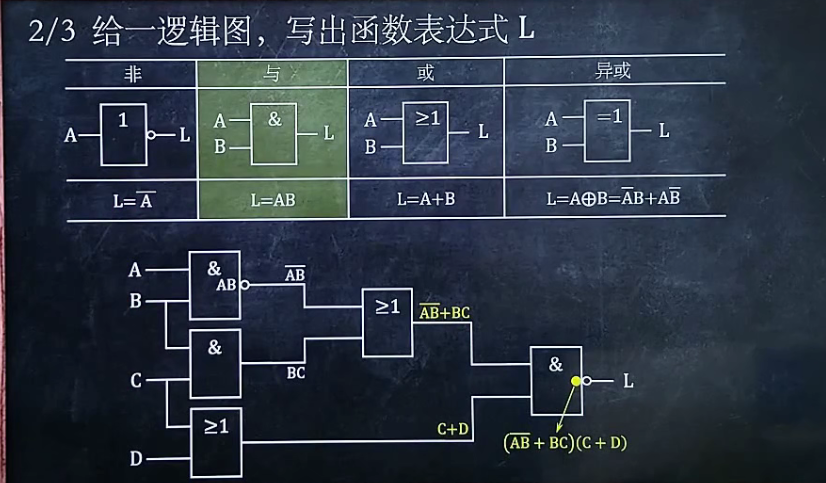

解法：

3、函数表达式L转换为逻辑图

要点：从后面往前面推，先根据函数表达式推断最后的结果是由几个输出端合成的，然后再去对应的每个输出端往前面推断就可以了。最后把重复使用的输入端进行一次合并即可。
未合并的

合并后的
