大数据时代

IDC在2011年发布的一份统计表明，在过去的5年中每年全世界产生的数据总量均比前一年翻一倍，并且2011年通过传感器、摄像头等采集储存的数据量已达1.8ZB(1ZB=109TB)，麦肯锡也在同年提出“大数据时代”，企业开始利用数据创造商业价值，比如利用用户行为数据提供个人化服务和推送，开发数据产品作为增值服务等。

数据可视化

为了快速获取隐藏在数据背后的规律实现商业价值，数据可视化孕育而生。数据可视化是将数据生成图形图像的过程，将数据背后的结构、关联、趋势等，通过可感知的图形、符号、颜色等可视化地呈现出来，提高数据的易读和易懂性，正如俗语“百闻不如一见”“一图胜千言”。

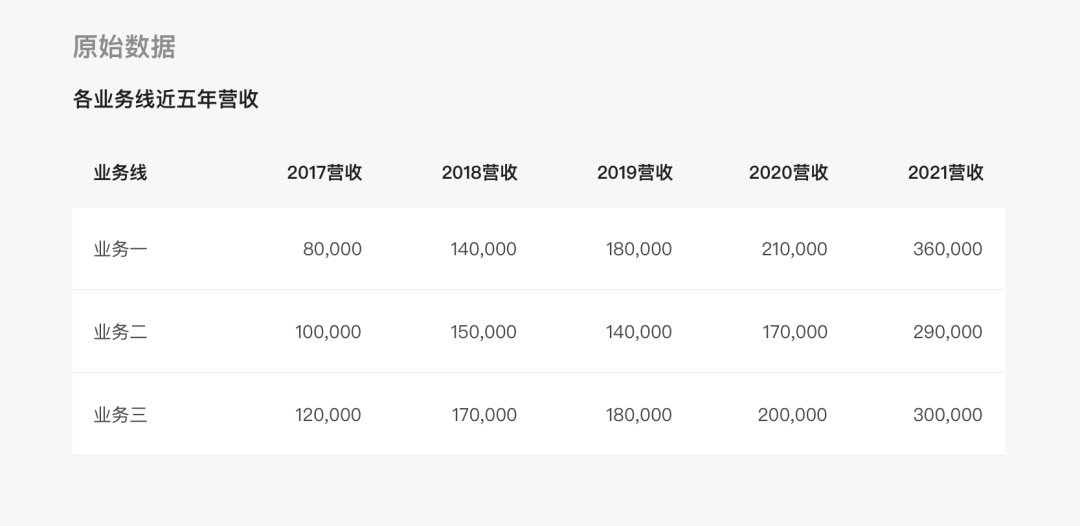

正如上图所示，使用统计图表可以将数据直观的展示出来。统计图表是最早的数据可视化之一，被广泛的使用。但如果将上图的原始数据，转化为下方所示图表时，并不能提高数据的可读性甚至会干扰看数据，这是为什么呢？

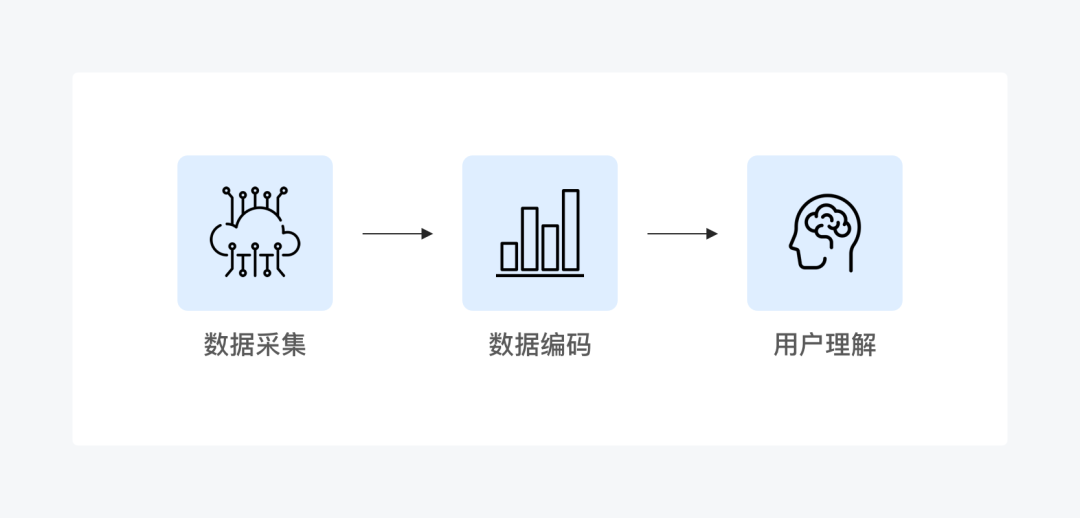

其实数据可视化分为三个阶段，第一个阶段为数据的采集过滤，第二阶段设计师需要将抽象的数据转化为具象的图形、符号、颜色等，第三阶段为用户对图表的理解，理解的效率和准确性就体现了在第二阶段设计师是否通过设计 (比如突出重点、减少视觉干扰等）助力了数据的表现。上方所示图表的问题就出现在第二阶段。

接下来我们将从图表构成元素的角度，分析如何在数据可视化的第二阶段，通过设计提高用户获取信息的效率。

01标题

标题除了可以用来说明图表的主题外，我们还可以将其作为展示数据的一个维度，用于呈现数据的结论或总量等，如下图所示在标题中直接显示图表的数据结论，使用户在浏览图形时有一种先总后分的结构性浏览顺序。

02Y轴

2.1 直角坐标系的Y轴需从0开始

正常情况下Y轴的刻度值应该要从0开始，随着数据的增减，刻度值做相应的变化。但如果数据变化很小却很重要时，可以不从0开始，这样便于观看数据的变化，但需特别标明坐标没有从0开始。

2.2 Y轴数据集值域相差很大时

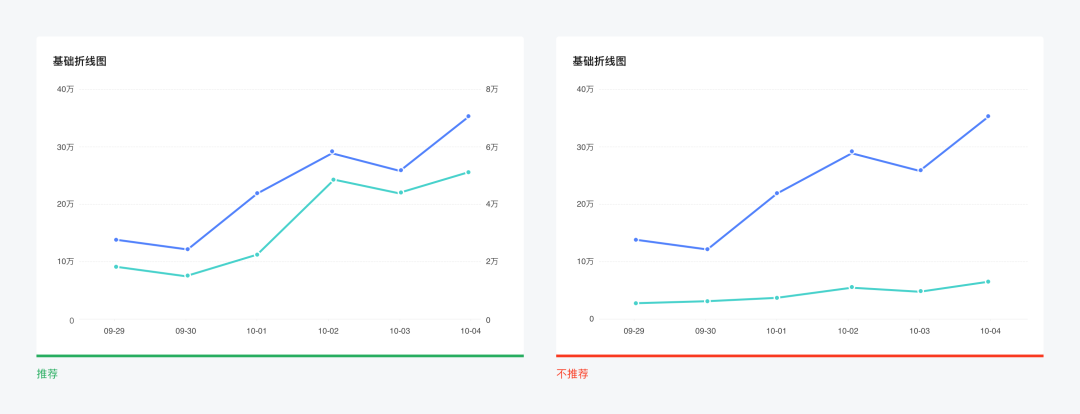

可以采用双坐标轴的形式显示，避免数据波动显示异常。

或者将图表原本的线性标尺改为对数标尺，但对于不常和数据打交道的人来说，对数标尺可能不够直观，不好理解。

也可以考虑改变原本的图表类型，如左下图所示，使用条形图对比无脊椎和脊椎动物数量时，由于昆虫和其他动物的数量差别太大，导致难以比较不同脊椎动物数量之间的差异。可将条形图换成符号图去展示，如右下图所示，用不同的圆圈大小映射不同种类动物的数量，这样哺乳动物和两栖动物的数量就可以相对容易的进行比较，虽然符号图不能较为精准的对数据进行比较，但当数据集很大时是个不错的选择。

2.3 Y轴数据标签省略与否

当用户关心数据整体趋势时，需要保留数据标签。当用户关心数据值时，可以省略数据标签。

2.4 Y轴数据标签显示优化

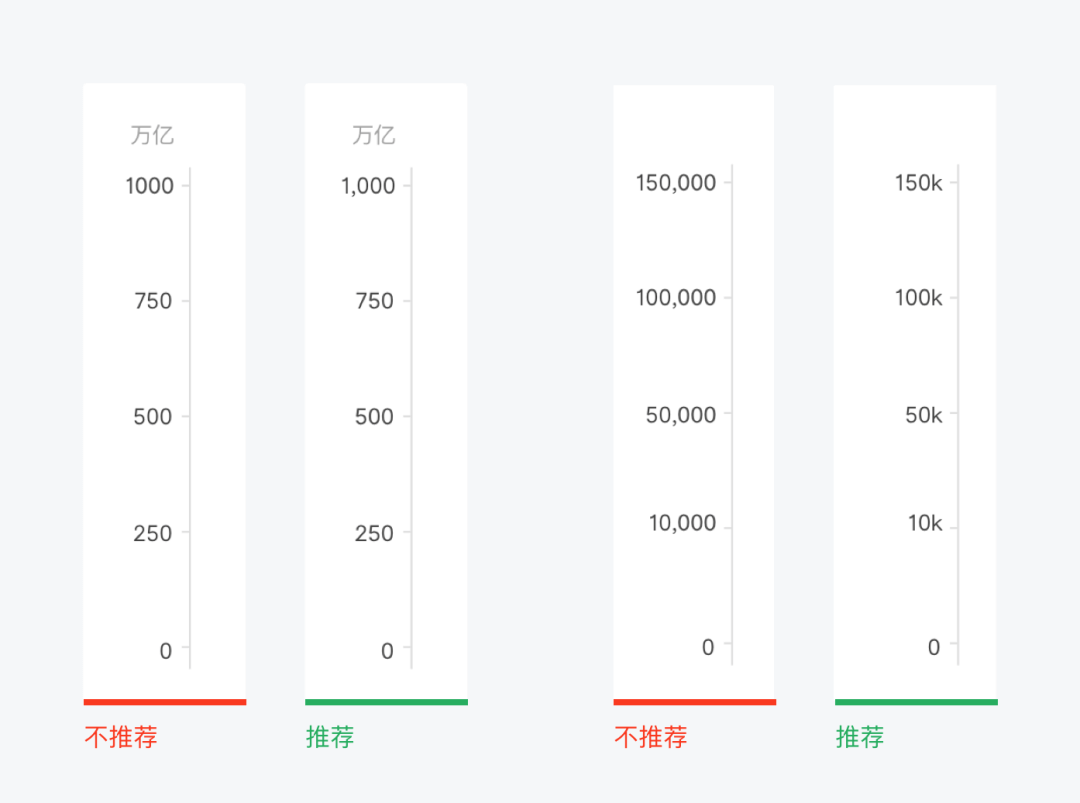

轴标签的数据较大时，对数据不熟悉的人需要去数数据的位数，获取信息的效率较低。这时可以以千分隔符 “，” 对数据做分隔，或者进行单位转换来提升信息获取效率。轴标签的数量可以按照 7+/- 2 原则进行处理，Y 轴标签个数不少于5个，不多于9个。

03X轴

3.1 标签过长或标签数量较多时

可保留首尾标签并等分对标签进行抽样显示，但仅支持对时间标签不支持对分类标签进行抽样显示。

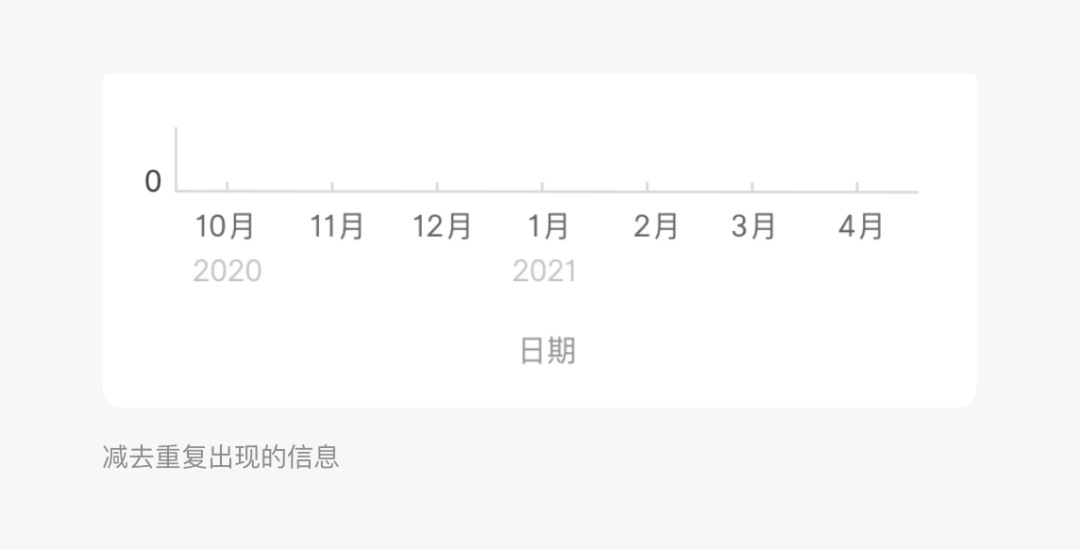

可省略标签中重复出现的共有信息，减少信息信息，如下图所示：

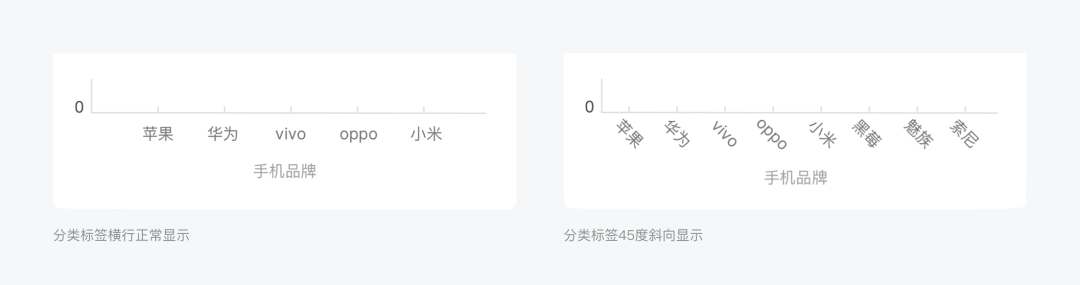

可将标签进行45度斜向排列，但旋转后的标签，较难以阅读，阅读速度比平常慢52%。

可改变图表类型，如下图所示，使用柱状图显示数据时，X轴标签过长字符显示不全，当改为使用条形图显示后，可以将轴标签较为完整的显示。

3.2 标签的排序顺序

如果标签带有顺序属性 (如：年龄段、时间段等)，应按其自身顺序进行排列展示。如下图左侧柱状图所示，其时间段的排列不符合人们的认知习惯，应将其顺序改为从黎明到深夜的顺序，这样才符合人的认知习惯，从而更好的理解图表所传达的信息。但在做汇报时，为了使图表传达的信息达到某种目的，可以将顺序进行微调。

04图表框架

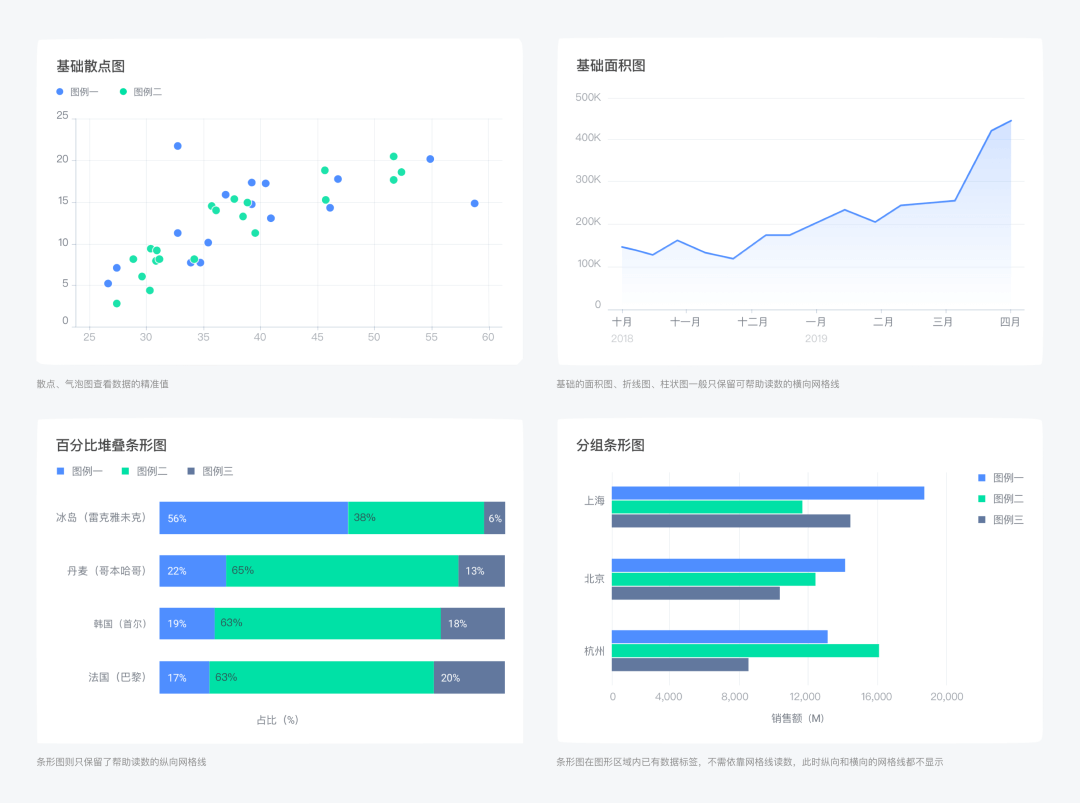

图表框架的 X 轴和 Y 轴需不需显示，取决于是否可以帮助用户定位查看数据。如下图所示，散点和气泡图如果需要查看数据的精准值，可以同时显示 X 和Y 轴网格线，如果比较关心数据落在哪个范围，可以把 X 和Y 轴网格线都省略不显示。如果图表直接将所有数据都标示出来，可不显示图表的框架。

05图形

5.1 点

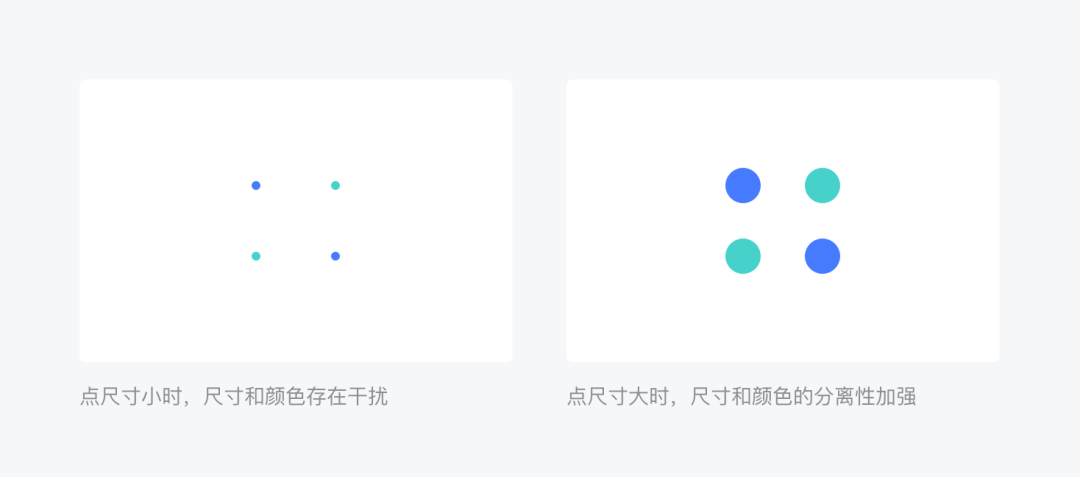

当使用点的大小、颜色或者纹理一起映射数据时，需注意它们相结合后的分辨性。如下图所示，当点的尺寸较小时，人很难分辨点的颜色，而当点尺寸较大时，比较容易分辨其颜色。

5.2 线

线的粗细

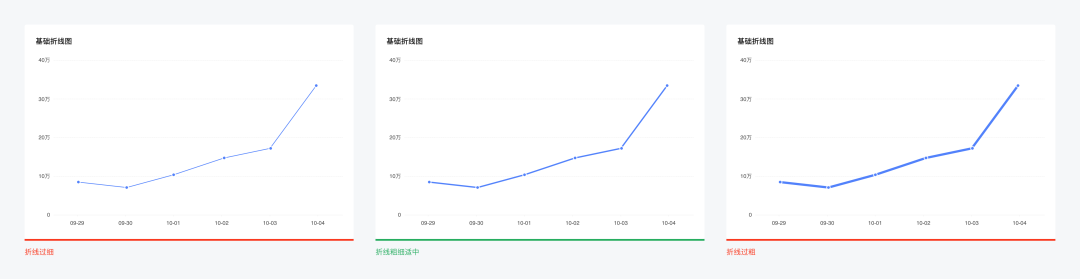

应该选择粗线条还是较细的线条，需要依据线条使用的场景和其想起到的作用来决定。如果想突出线条代表的数据可以将线条稍微加粗，如果线条起到一个参考辅助的作用可以将其进行弱化，选用细线条。

在折线图中，如果线条过粗，会损失折线中的数据波动细节，如果线条过细，也会降低数据可视化的表现，折线图线粗一般选用2px，可保持较好的美观度。

线的虚实

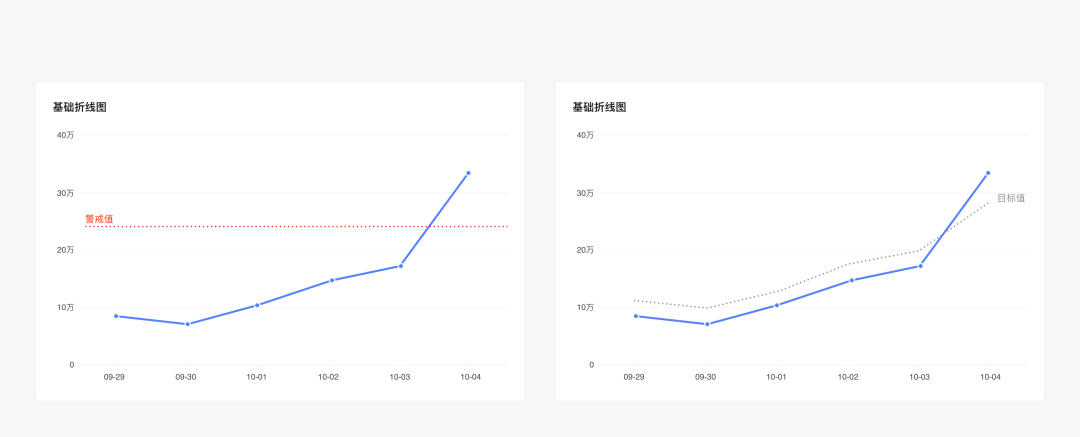

虚线相对于实线，具有空无的含义，所以一般用来表示没有真实存在的数据（如：预期值、目标值、警戒线等）

线的曲直

在趋势图中，建议使用折线而不是曲线去映射数据，因为使用曲线映射数据会存在扭曲真实数据的情况，如下图所示，09年7月～8月（红色曲线）的趋势图，在曲线图里7月到8月数据看起来是先升再降。而在折线图里，数据是直接下降的。曲线图里的峰值真实情况下是不存在的，是为了实现折线的平滑而拟合的数据，所以曲线图的使用会扭曲真实数据。

5.3 面

面的使用

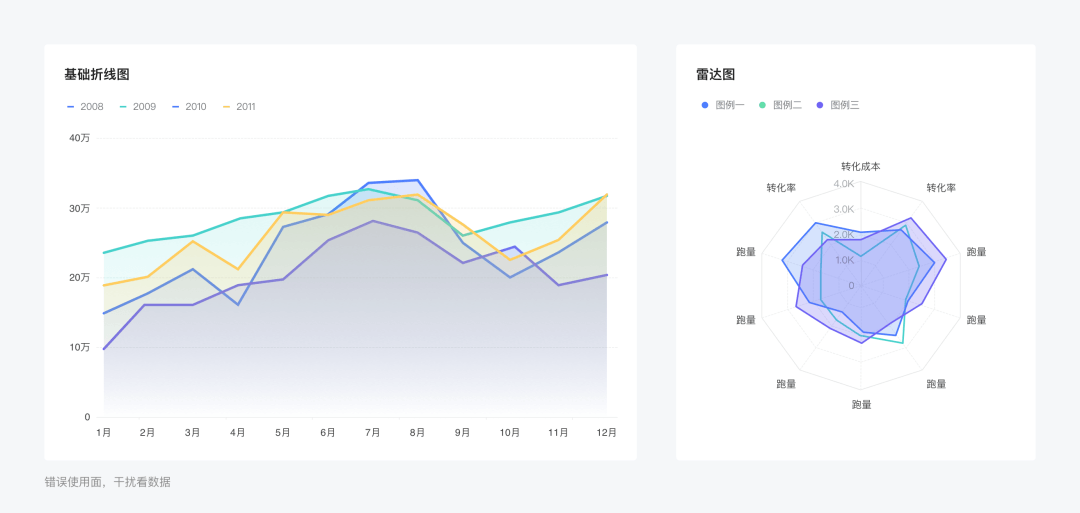

在统计图表中，一般用面的面积映射数据的累计值（如：堆叠面积图），有时为了美观，设计师也会在图表中添加面元素，如在折线图下方填充渐变的面。但在使用面元素时，切记不要让面干扰用户看数据，如下图所示，多折线图添加面元素后，对比不同类型的折线变得困难。在多维度的雷达图中填充面，让不同维度的数据对比变得困难。

面的宽度或高度

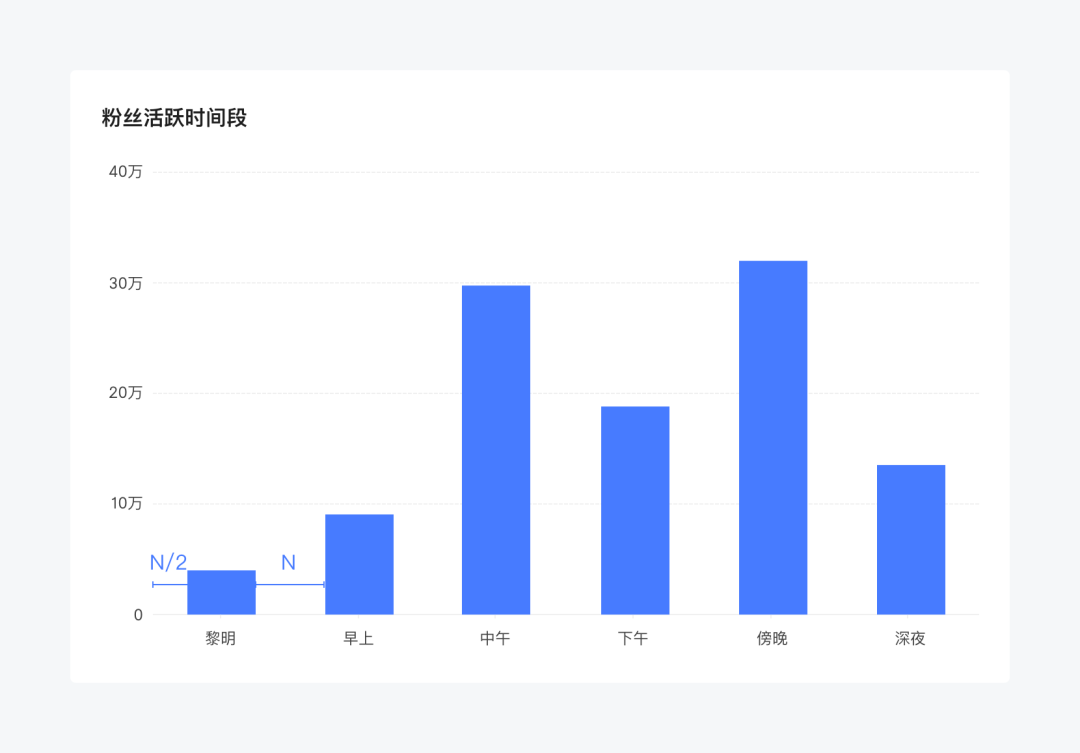

以柱状图为例，柱状图的间距可以用5分原则设计法，即柱子之间的间距为N，左右两边与柱子之间的间距就是N/2，同时在保证界面元素整体协调性的情况下，尽可能把柱子的宽度设计成N，这样视觉上最为协调。

5.4 图形形象化

有时可将图形形象化为与主题相关联的事物，或与相关事物相结合，可提高图表信息的传达效率。如下图所示，将水波图与男女形象相结合，用户可快速识别图形代表的意思。

06图例位置

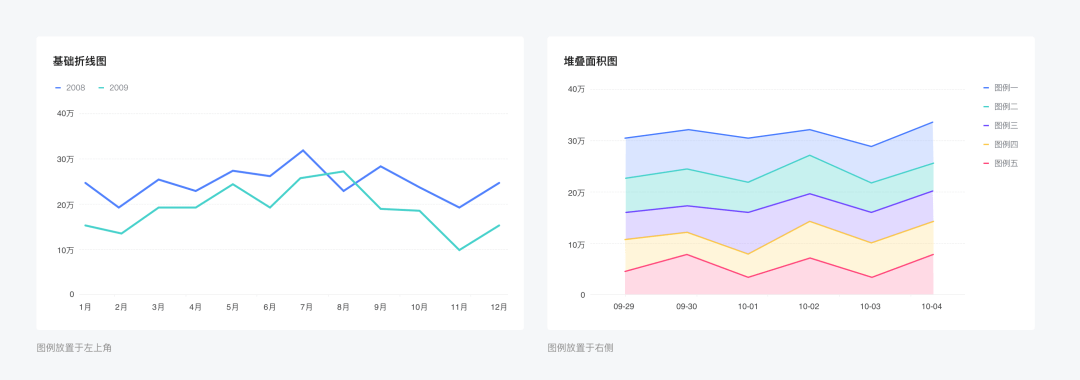

推荐两处位置放置图例，分别为图表的左上角和右侧。依据人的视觉“F型“动线，从上至下，从左往右，可把图例放在图表的左上角，这样用户可以先看到颜色所映射的数据类型，再去看数据表现。当用户需要多次来回对照图例看图形时，可将图例放置在图表右侧，缩短用户对照图例和图形的路径，提高信息获取效率。

07标签颜色

7.1 标签在图形内部

当标签完全在图形内部时，如环图、饼图、百分比堆叠条形图等，标签颜色需依据图形颜色呈现白色或黑色，确保图形与标签的颜色对比度在可控范围内，从而不会影响阅读，详情请参考往期文章《如何让自动算色提升你的工作效率》。

7.2 标签在图形外部

当标签在图形外部时，会有标签和图形重合的情况，如折线图等，这时标签文字建议用黑色并添加白色外描边。

08颜色的无障碍

8.1 红绿色结合别的视觉线索

设计时我们需考虑到色盲和色弱群体，提高设计的无障碍性。当使用到红色和绿色的时候，需要确保还有别的视觉线索可以区分这两个颜色，比如用纹理、图标、位置、图形等。如下图所示，输入框报错时，在旁边附加错误的文字提示。全局错误提示，除了用红色表示警告，还配以“错误”图标。

8.2 使用插件模拟色盲色弱视角

在完成设计后，可使用插件来模拟色盲色弱看到的设计稿效果，并进行更改（如Stark插件)。

8.3 不同国家颜色文化差异

当图表需面对多个不同的国家时，需考虑不同地区和国家对颜色的不同认知印象，如下图《Colours In Culture》所示，显示了不同国家对不同颜色的认知差异。

图片来源网络

09总结

在图表设计时，我们应突出重点信息、消除视觉干扰、考虑对图形进行扩展设计，并且可以从图表的构成元素 (标题、坐标轴、图形、图例、标签、颜色等) 出发，去提高用户获取信息的效率，希望能给大家带来帮助，在工作中解决问题。
