快速提升 B 端图表用户体验的 15 小细节
知果 关注作者
编辑导读：图表作为一个使用频率不高却很重要的组件，让设计者们操碎了心。看着自己设计的图表，总觉得有哪里不好，但又说不上来。本文作者总结了快速提升 B 端图表用户体验的 15 小细节，一起来看一下吧。
B 端界面中使用频率不高，但却无比重要的组件——图表，可谓是让设计者们烦透了心。图表设计起来不难，但想要设计好，也是需要下一番功夫的。
很多小伙伴问我，说：每次在设计图表的时候，总是找不出自己哪里设计的不好，但看着自己设计的图表，又没有那么满意，该如何办呢？今天，我们就来一起了解下 B 端的图表，挖掘一些设计者们平时未曾捕捉到的细节，获得这些细节，将从细微之处提升产品的用户体验。
本文将从以下五个部分来展开：
- 什么是图表
- 图表的优势
- 开源图表库有哪些
- 15 个图表小细节
- 总结
一、什么是图表
百度百科解释：“图表，Microsoft Office 用语，泛指在屏幕中显示的，可直观展示统计信息属性（时间性，数量性等），对知识挖掘和信息直观生动感受起关键作用的图形结构，是一种很好的将对象属性数据直观，形象的‘可视化’的手段。”
根据百度百科的解释，我们来做一个” 数据图表化 “的小推导。我从网站找了一段描述低码的数据（数据来源艾瑞咨询，并做了一些小修改），如下：
“2016 年开始低代码概念开始从国内逐渐兴起，当年低代码相关产品投融资事件达 10 起，亿元以上融资数量 2 起，至 2020 年中国低代码市场共有 59 起投融资事件，其中亿元以上融资共有 13 起。2017 年融资事件 11 起，亿元以上融资 3 起；2018 年融资事件 12 起，亿元以上融资 2 起；2019 年融资事件 12 起，亿元以上融资 3 起；2020 年融资事件 14 起，亿元以上融资 3 起。随着企业对系统敏捷性、易用性需求的增加和对业务部门低代码接受度的提升，市场会迎来新的发展契机，短期内投融资热度将持续增长。”
虽然以上的文字已经做了一些简练，但阅读时候不免觉得有些绕，不能很直观的理解数据，且要记住关键数据还是较为困难的。
下面，我们对以上文字进行再次梳理，适当分段，进行结构化排版：
“2016 年开始低代码概念开始从国内逐渐兴起，当年低代码相关产品投融资事件达 10 起，亿元以上融资数量 2 起。
至 2020 年中国低代码市场共有 59 起投融资事件，其中亿元以上融资共有 13 起。
2017 年融资事件 11 起，亿元以上融资 3 起；
2018 年融资事件 12 起，亿元以上融资 2 起；
2019 年融资事件 12 起，亿元以上融资 3 起；
2020 年融资事件 14 起，亿元以上融资 3 起。
随着企业对系统敏捷性、易用性需求的增加和对业务部门低代码接受度的提升，市场会迎来新的发展契机，短期内投融资热度将持续增长。”
通过分段描述，以上段落显得清楚了很多，但是例如” 融资事件、亿元以上融资 “等词语还是反复出现，整体来说不够简练。

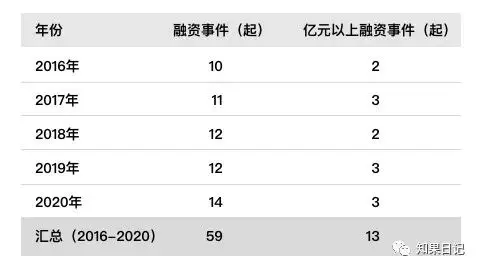

那么，我们再将以上数据进行表格化展示来看看，如下：
我们可以发现，表格的展现形式比分段的结构化文本又清晰了太多，使得数据展示非常直观。不仅用户可以看清楚数据本身，还可以对比数据，假如表格再设计的人性化一些，可以将最大值进行重点标注（根据业务需要对数据进行差异化标注）。
不过表格也有劣势，无法展现数据随时间变化的趋势等问题。我们再次仔细阅读上述数据，可以梳理出如下图表。
上图将 2016 年到 2020 年的融资事件总数进行了重点处理，亿元以上融资事件数量进行了次要处理。并且用柱状图叠加折线图的图表表达了 2016 年到 2020 年低码融资事件数量的趋势情况。
二、图表的优势
综上所述我们可以发现，从通常意义上来说，图表优于表格，表格优于结构化文本，结构化文本优于普通段落。那我们来看看图表有哪些优势。
1. 针对性
一图一类型是图表的特点，例如柱状图是用来比较同一指标下不同对象情况的图表；饼图是展现部分与部分之间，及部分与整体之间占比的情况。我们在使用图表时，需要先对数据进行判断，再选择合适的图表进行展现。
2. 直观性
图表与文字相比，在数据的表现上非常直观。不仅可以让用户一目了然地看到数据，还能让用户将数据进行对比，从而发现问题，定位原因，解决问题。
3. 混合与拓展性
根据数据的属性，图表是可以进行混搭与拓展使用的。混搭是指图表和图表可以拼搭使用，例如折线图与柱状图经常合体使用。拓展性是指根据基础图表可以拓展出一系列个性化图标。例如堆叠柱状图是由基础柱状图衍生出来的。
三、开源图表库
目前开源的图标库以下几种：
1. AntV G2
在 AntV 的官网上，是这么描述 G2 的：“一套面向常规统计图表，以数据驱动的高交互可视化图形语法，具有高度的易用性和扩展性。使用 G2，你可以无需关注图表各种繁琐的实现细节，一条语句即可使用 Canvas 或 SVG 构建出各种各样的可交互的统计图表。”
2. ECharts
百度百科：“ECharts 是一款基于 JavaScript 的数据可视化图表库，提供直观，生动，可交互，可个性化定制的数据可视化图表。ECharts 最初由百度团队开源，并于 2018 年初捐赠给 Apache 基金会，成为 ASF 孵化级项目。”
3. High Charts
百度百科：“Highcharts 是一个用纯 JavaScript 编写的一个图表库，能够很简单便捷的在 web 网站或是 web 应用程序添加有交互性的图表，并且免费提供给个人学习、个人网站和非商业用途使用。HighCharts 支持的图表类型有曲线图、区域图、柱状图、饼状图、散状点图和综合图表。”
4. Chart.js
Chart.js 是一个面向设计人员和开发人员的简单而灵活的 JavaScript 图表。以下是 Chart.js 的文档链接。
https://chartjs.bootcss.com/docs/
5. Chartist.js
Chartist.js 是一个面向设计人员和开发人员的简单的响应式图表，是前端图表生成器。
目前来说 B 端产品使用最广泛的图标库是 AntV G2 和 ECharts。
四、15 个图表小细节
在大致了解了图表以后，笔者总结了基于自身经验、团队经验与行业经验的图表小技巧。希望这些小技巧能润物细无声地影响我们的设计者，从而为 B 端提升一点小体验。
1. 折线图 2px
通常在 B 端中，我们用到线，以 1px 居多。但在折线图中，我们经过反复推敲，发现 2px 线优于 1px 线。首先，2px 线条显得有力而清晰；其次，在线条多的时候，便于分辨。
2. 柱状图间距
柱状图中柱子与柱子之间的间距与柱子的宽度一致就好，且最左边和最右边柱子距离两边的间距为柱子的一半。如下图所示，若柱子的宽度为 X，则柱子与柱子间的间距为 X，两边柱子距离各自向外间距为 X/2。
3. 刻度值
图表上的刻度值递增数值根据实际情况需要做适当约束，如最大数值为 150，就不适合刻度值上线标记为 1000。其次，若业务数据一直处于动态变化中，则图表 Y 轴可以设置成动态。
4. 饼图文字显示
在饼图分类较少时候，可以将文字写在饼图上，但当分类较多时候，文字适合写在饼图外。
5. 饼图块排列
饼图块排列也是个值得考究的事情，通常来说，饼图块呈顺时针方向旋转，且以 12 点钟方向为起点，块面从大到小布局，若有 “其他” 模块，则放置在最后。

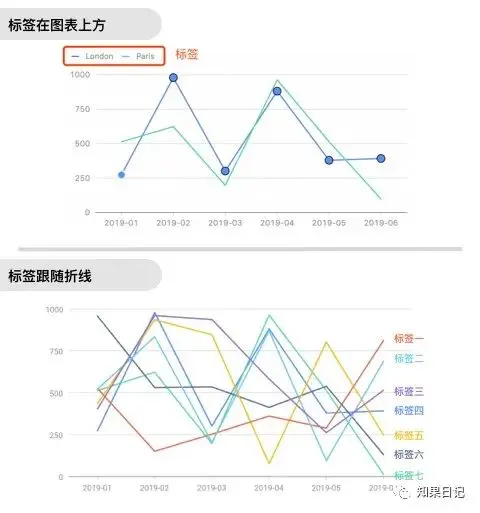

6. 标签位置
通常标签都会放在图表的上方区域，但这并不是一成不变的规则，例如当折线图线较多的时候，可以考虑将标签直接跟在折线的尾部。同时可以做一些交互效果，鼠标点击标签可以让线弱化或者显示。
7. 图表色彩

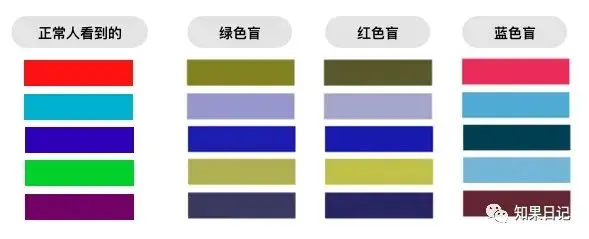

图表在配色上要使用区分度大的颜色，不要为了好看而使用相邻的色彩，这会导致图表的可读性大大降低。如有条件，建议在色彩上考虑无障碍视觉。
8. 同类色使用
属于同一色相，不同明度和饱和度的颜色，也是有使用空间的，通常表示同一对象的梯度变化。
9. 显示重点
当图表上数据及其多，且产品团队压根没打算将数据量减少时，我们可以考虑展示重点数据（系统默认展示推荐重点，用户可以自己选择他所需的重点），弱化其他数据。
10. 标题的妙用
标题不仅仅是用来呈现普通描述的，在特殊场景下，标题描述可以稍微进行变化，从而达到直观表述图表核心含义的目标。
11. 时间周期太长
某些业务的数据统计需要跨很长的时间周期，这时，图表无法满足如此长周期的时间展示需求，我们不要慌，可以通过以下几种方式去解决。

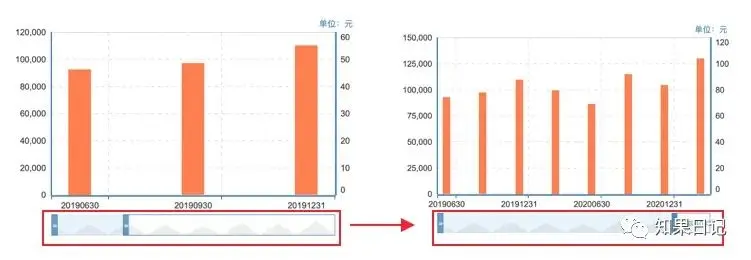

11.1 添加缩略滑块
给图表添加缩略滑块，可以通过拖拽滑块了查看某段时间范围的数据。滑块拉拽的越大，可以看到的时间范围越大，但注意，会有极限值。
11.2 添加滑动滑块
给图表添加滑动滑块，可以通过滑动一个固定大小的滑块，查看某短时间范围的数据。它与缩略滑块的区别在于，滑动滑块每次看到的时间段是一致的。

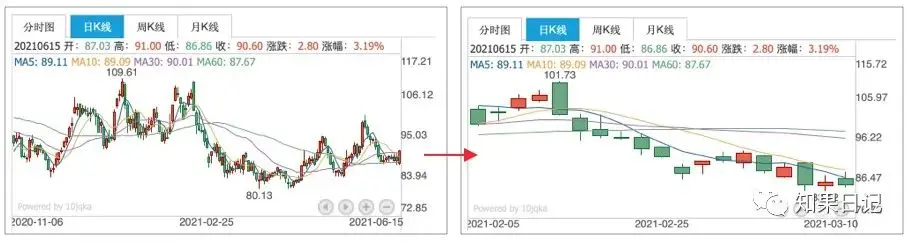

11.3 区块放大镜
如果图表的呈现就是希望时间周期显示完整，那么当时间周期较长的时候，颗粒度可以展示的稍微粗一些，不用太细，例如无需 2 月 1 日、2 月 2 日、2 月 3 日、2 月 4 日、… 连续展示，只要 2 月 1 日、3 月 1 日、4 月 1 日、5 月 1 日、… 间隔展示即可。在交互上，鼠标移入图表区不断进行某时间周期数据框选（即放大），就可以让框选区数据不断清晰。日 K 线常用此类方法去做。
12. 时间轴显示
当时间轴日期跨越在当年时，无需每个时间点都带上年份；而当跨年时，可以带上年份，这样可以保证时间轴显示更简单，不拥挤。

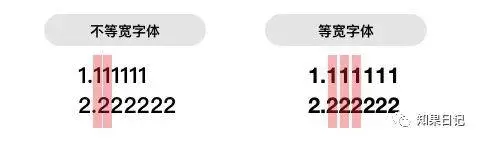

13. 等宽字体
若图表中会采用表格去协助查看某类数据的明细，联动展示，那么表格中的字体建议使用等宽字体，等宽字体方便用户用视觉来比较大小。

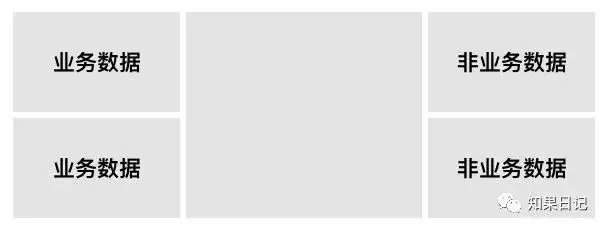

14. 数据归类
指标大盘上放置着各类型图表数据，建议设计者们对数据的进行归类整理，属于一类的数据临近展示，方便用户连续性查看相关数据。
15. 静态与动态图表
图表分为静态和动态图表，当业务呈现较为简单时，使用静态图表就好。而当业务复杂，一张图表难以表达细节时，就要考虑动态图表去呈现了，“鼠标交互，数据扩展和下钻” 是动态图表的特征。
五 、总结
图表的小细节远远不止文中提到的这 15 种，还有好多好多。由于每时每刻都有设计者因为产品需求创造出新的好用的图表类型，图表成为了 B 端可持续探索的一片海洋。
作者：知果；公众号：知果日记
本文由 @知果 原创发布于人人都是产品经理，未经作者许可，禁止转载。
