图表的作用在于对数据的合理的诠释而不是美观。所以，在了解图表怎么绘制前，更重要的是了解图表是什么，包含哪些类型。下面就做下相应解释方便大家理解～
1.1 图表是什么
在今天，随着大数据和数据分析理念深入人心，图表在 B 端设计的地位越发重要。
那么什么叫图表呢？
图表指的是可以直观展示统计信息属性和数值的图形表格，对于多数人来说第一次接触图表概念都源自中小学计算机课程中的 Office Excel 表格教学。
要理解图表，你就绕不开 Excel 这个软件或其功能形式。我们都知道 Excel 是一个表格工具，可以任意填写表格化的信息内容进去。
但那只是呈现出来的表象，Excel 的真实身份应该是一个数据记录工具，通过这种表格形式记录，比如班级学生成绩、客户联系方式、仓库进销记录等等。每一条记录下的信息都是一条独立的 “数据”。
盯着表格看，我们确实可以看到一些具体的信息、数据、内容。但是，数据的作用只是让我们自己去精确定位想要的内容而已？显然是否定的。
我们统计数据的目的，还包括要从众多的数据条目中获得反映真实情况的 “规律”、“趋势”，如果我们只盯着数据条目一条条的浏览，是很难找出这些信息的。
于是，人类就发明了图表这种可视化工具，帮助我们对数据进行总结，用更直观的视觉方式来认识数据和找出规律和趋势，这也是为什么 Excel 是最强大的图表生产软件的原因之一。
总结：图表是统计学的子学科，它帮助我们更好的找到数据背后的真相，并做出正确的决定。
1.2 图表的内容构成
图表既然由数据内容生成，这个生成和转化的过程当然具备一些基本的规则和条件。要满足图表生成的数据必须要包含两种基础信息 —— ”维度 “和” 数值“。
它们是组成绝大多数图表的基石，比如看下面的表格，一次体检中有三个班级的 5 个同学，他们的身高、体重、体脂率、肌肉含量、视力各不相同。
我们可以从中挑选维度和数值，比如姓名做纬度（X 轴），体脂率作为数值（Y 轴），那么就可以生成基础柱状图表。
从上面案例可以知道，横向纬度表示的是你图表中要包含多少不同的展示对象，纵向数值则表示你要显示该维度的哪一类数据。
纬度通常指某个具体的人、日期、事件、分类，通常是 不可量化的内容。而数值则是指包含 可量化的数据类型，重点要记得数值是指 “数据类型”，而不是指具体的参数值。
再进一步，上方生成的图表，虽然直接反映了我们选择的纬度、数值的情况，但显然对于不了解数据背景的人来说太简陋了，不知道它们代表的意义。所以，一个完整的图表还会包含一些 “解释” 性元素，来让观看者更好的理解图表内容。
所以，一个完整的图表中除了中心图形，还会包含标题、单位、纬度图例、网格、选中提示等内容，用来提升其阅读性。
以上只是最基础的示例，不同图表、内容，对说明信息的要求各有不同，我们会在下方做出一定的解释。一个优秀的设计师要学会如何因地制宜，优化图表的内容构成，并对展示的信息进行取舍。
1.3 图表的类型认识

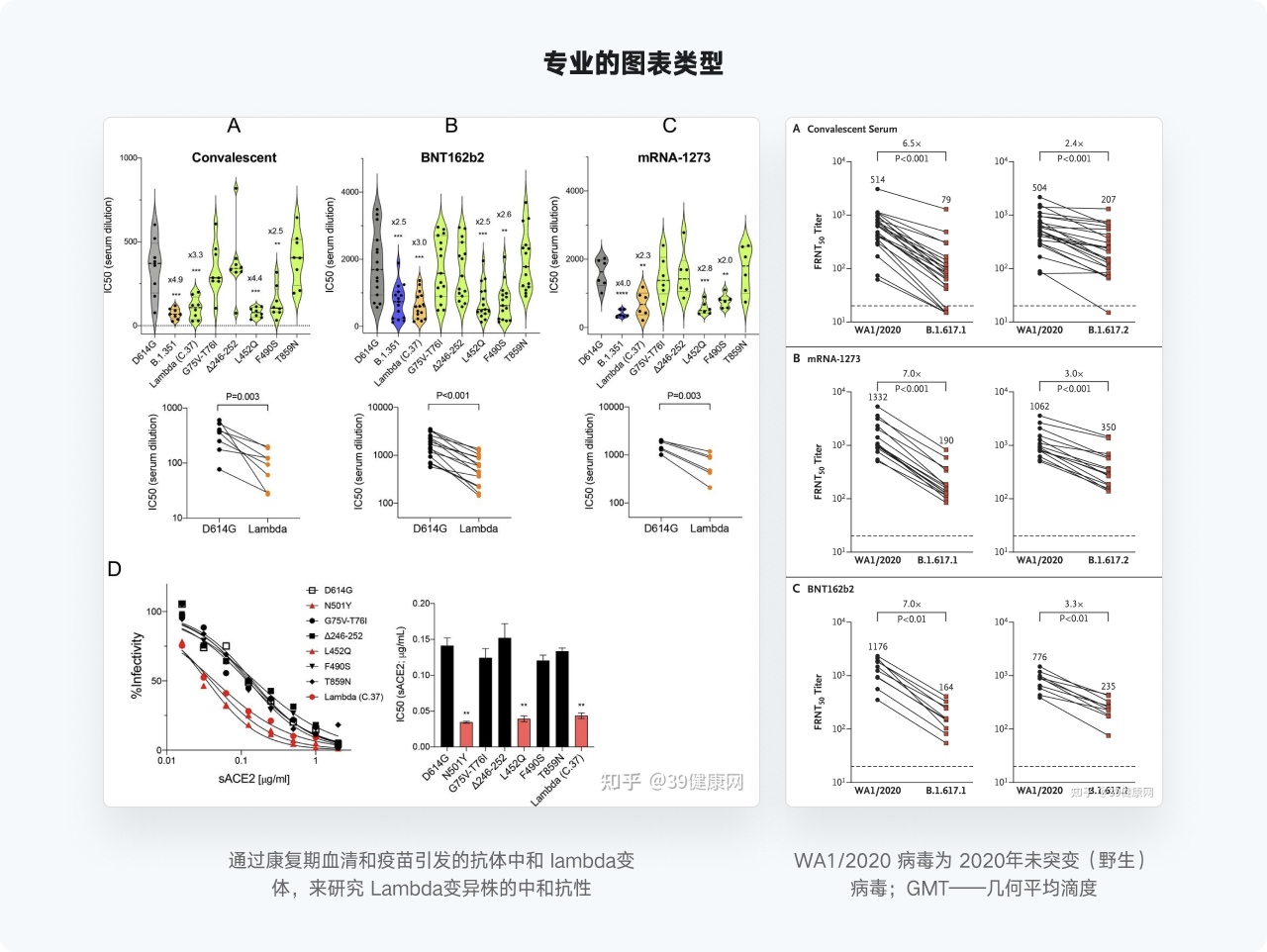

随着统计学的发展，图表也经历了一系列的增长与创新，除了我们常见的几种图表外，还发展出了大量平常看不到，只存在于各自专业领域的特殊种类。但是，它们对我们的生活和工作也起到产生了重要的影响。
比如在新冠危机中，政府和专业机构对民众开放的数据就大量使用了图表进行解释，让我们可以很清晰的了解事情的走势和真相。
之所以有这么多不同图表，让人眼花缭乱，在于数据所包含的信息和特性不同，导致了它们所总结的规律类型也不同。
业界将图表展示类型分成了四个大类，包含比较、分布、构成、联系，虽然比较简陋，但这是新手认识图表最简单的方式。
我们简单解释下这四个分类代表的作用：
比较：用来对比不同对象数值高低，比如上一份学生身高案例
分布：展示不同对象数值的分布区间，比如新冠新增分布省份
构成：表示某子对象的构成关系，比如班级中的男女比例
联系：表示不同对象之间的联系情况，比如不同城市之间的人口流动
之后我们就会以这个框架，来解释不同分类下的图表，帮助大家建立对图表的正确认识和设计方式。除了这种标准分类以外，我还额外做了一个归类，就是基础和高级图表。
前面提到，一般图表就只反映纬度、数值两个方面的图表类型，很容易理解。但复杂的图表，就会超过这个范围，它可能包含了多个维度、多种数值、甚至第三、第四。
比如下面这个散点图，除了身高（纬度）、体重（数值）外，还表现了个体（圆点）、性别（色彩）。在图表本身的解释性元素中，还包含分布区域、最大最小值标识、体重 / 身高均值。
这已经超出一个没有接触过统计的新手认知范畴了，是需要具体学习才能学会如何阅读和应用的图表。
这还是比较简单的高级图表，往后还有类似桑基图、K 线图（韭菜的自我修养）、和弦图等类型，它们有各自使用的规范、参数，以及应用的场景。
高级图表的复杂度和抽象性，决定了它的使用门槛较高，识别效率较低。而随着数据各行各业数据重要性的提升，对图表的需求已经不再局限在二维抽象图形的应用上，而是提供了视觉效果更精美，制作过程更复杂，阅读门槛更低的可视化数据展示内容。
虽然我们在本篇文章不会拓展到大屏可视化的领域，但是掌握好平面二维的统计图表，提升对统计目的的认识，是深入学习可视化的必要条件。
接下来，我们就要来介绍一下如何绘制图表了。虽然图表之间有比较大的区别，但它们有很多细节是具有统一规范的。优先掌握这些一致的内容，再理解不同图表的具体绘制差异，可以帮助设计师快速上手图表设计工作。
2.1 基本内容绘制思路
上面我们提了，一个成熟的图表会包含不少解释性信息，怎么放置解释信息和图形元素是我们在设计时的第一个考虑要素。
常见的抽象图表都有一个完整的矩形区域，我们要先确定该图表的具体占比尺寸。然后，对这个区域进行布局的规划，而这个布局的规划就和解释信息的展示有非常大的关系。
比如，你需要在图表中增加标题和图形解释，那一开始把图形做成了上、中、下三栏。有的情况下我们可能还会增加一个默认存在的文本型解释模块，那么还会再右侧再切割出一个区域出来。
除了解释信息外，我们在设计中有时候还不能忽视交互内容，比如要包含分类筛选、时间线控制、开关等控件时，它们准备放在哪里，也要在这个阶段确定出来。
经过前面的切割，其实我们就能确定出中间的图形区域了。在开始绘制前，我们还要对图形具备的信息做进一步的确认，XY 轴坐标是否包含文字解释，饼图类是否包含延长指示线说明。
将这些区域先确定出来，减去它们的空间，就留下了最终要图形展示的区域了。
合理的图表绘制流程变是先布局，确定信息内容，最后才集中处理图形元素。如果对于前端适配有一定了解的同学，也就知道在完成这些步骤以后，图表的适配规则制定就畅通无阻了。
2.2 图形分布和比例映射
有了图形区域，接着就可以开始动手画图形了。不管是基础还是复杂的图形，你想要让自己输出的作品严谨、质量高，就需要应用专业的绘制方法。
图表图形的绘制类似尺寸作图，需要应用各种参考线、辅助工具来完成。图形本身并不是我们用来做创意的地方，而是要以准确的方式绘制出来。它包含两个重点，分布和比例映射。
以一个柱状图表举例，该图表中维度包含了 7 个对象，即应该出现 7 个柱形。那么首先就要通过等分图形区域，来确定柱形的分布，XY 轴文字的对齐对象。
如果你不罗列对象具体数值的话，到这步也就结束了，但如果对象数值是必要显示内容的话，那么就要尽量确保柱状的显示比例和数值是一致的。
假设在上方案例中，Y 轴总高是 100px，那么数值中每 1 小时的高度就是 100/16 = 6.25px，我们就要用你写下来的数值 * 6.25，保证柱状图高度比例和你的数值一致。

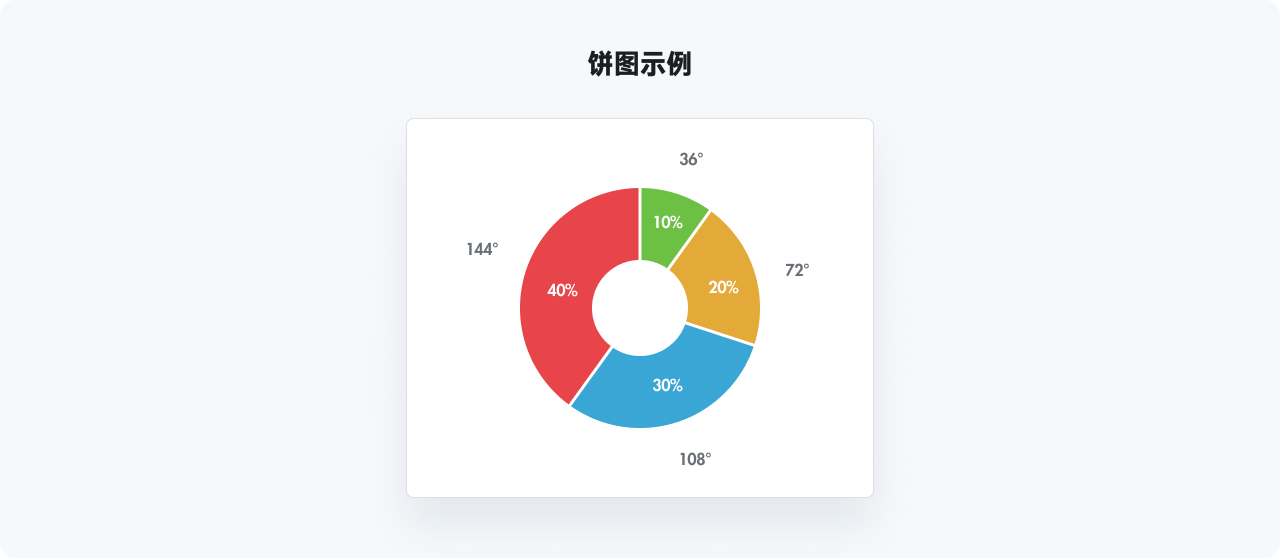

而类似饼图这样的图形中，只要添加了具体数值内容，那么饼图中不同的扇形角度，也要符合对应的比例。比如占比 10%、20%、30%、40% 的四个对象，它们的角度就分别为 36、72、108、144。
这就是分布和比例映射的基本逻辑，不管是什么图表，只要它根据数值在区域中进行绘制，就一定会受到数值的影响。不管学习什么新的图表，都只要确定这两个步骤就可以轻松准确的完成绘制。
至于具体该怎么实现，用插件还是参考线，就是软件基础的问题了，不在这里展开。
2.3 图表配色的基本原理
在图表设计中的最后一个问题，就是关于配色的方案了。图表配色的技巧主要关注两点，选色逻辑和搭配方法。
选色逻辑，就是图表用色的一些基本规范。我们知道图表往往非常的复杂，或者页面一屏中会包含大量的图表。
在这个基础上，图表的用色就注定是不能太 “刚猛” 的，饱和度要偏低，明度要适中。在选色面板中，它大概处中部偏上的区域。即使产品主色用的饱和度非常高，图表要和主色统一，也建议在主色基础上做适当调节，在色系上接近即可。
并且，建议新手在绘制图表的过程中千万不要用渐变色。即使在各类飞机稿中，渐变色的展示效果也非常的不理想，没有任何可读性。
有了选色逻辑，多色搭配的思路也就变得而非常简单了，只要重点关注色环的配色模式即可。
配色模式多种多样，包括补色、三角对立、类似、四元、方形、临近等等，不用想的那么复杂，只要牢记根据你的设计风格需要，你是要相邻配色，还是等分配色。
相邻配色，即以一个色系的临近色系为标准的搭配。以 H（色相）、S（饱和度）、B（明度） 配色模式为准，饱和度和明度数值基本不变的情况下，小幅度变更色相。
等分配色，也是保持饱和度、明度的一致，根据需要的色彩数量（大于三个）在色环中按角度等分，获得均匀的色彩过度。
配色的方法很简单，难的是你们如何根据页面的需要、视觉的体验，合理的运用配色的方案，这没有统一的标准。要记得图表配色不是仅仅针对自身，会和页面其它色彩产生联系。
保证相对平缓、不太激进的图表配色思路，是最安全的做法。

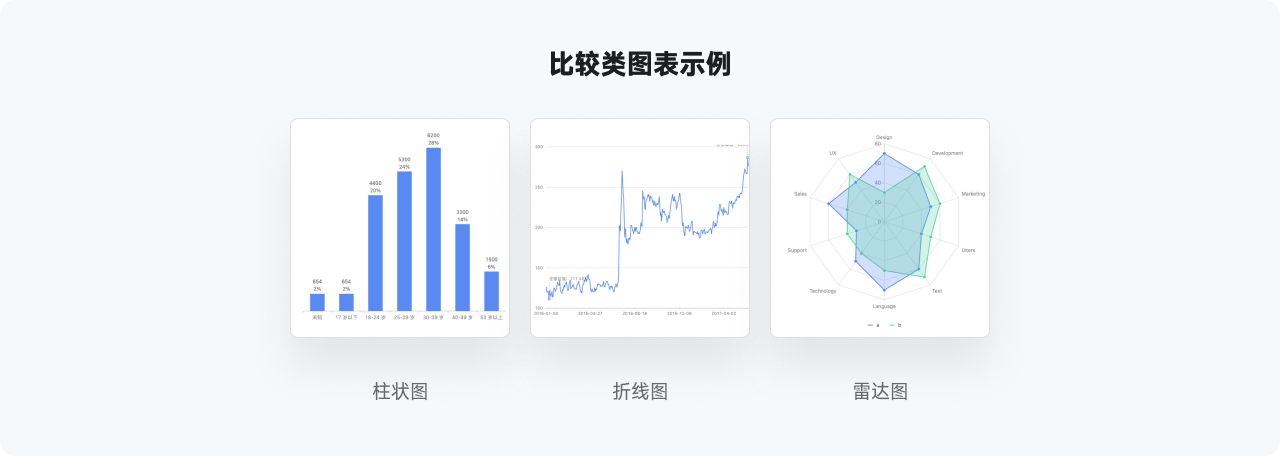

首先解释第一类图表 —— 比较。
比较图表的作用，是用来对纬度的数值做对比的图表类型，直观对比不同对象的强弱、排序、趋势。
3.1 柱状类图表
3.1.1 基本认识：
柱状图，是一个使用柱状图形反映纬度数值的二维坐标轴图表，也是我们最常见的图表类型。
在这个二维坐标轴中，我们可以用纵轴代表数值，也可以用横轴代表数值，另一个轴代表纬度。即在显示的过程中可以使用纵向或者横向的（横向的也被叫成条形图，都是一回事）。

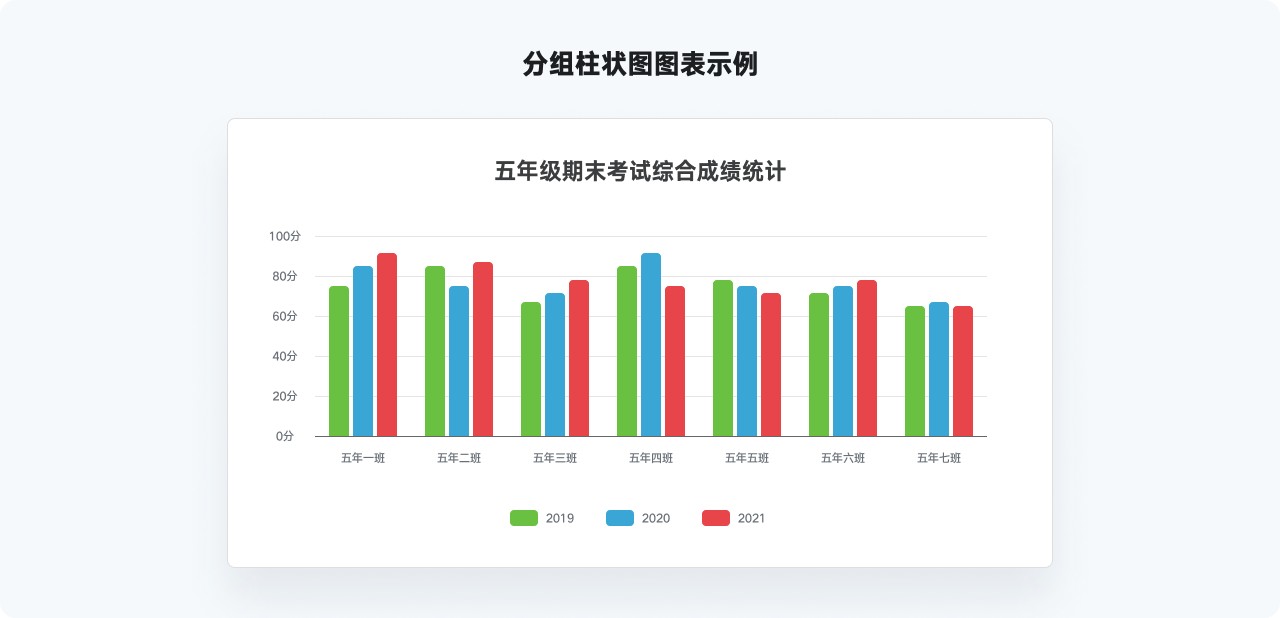

柱状图除了每个对象包含一类数值的做法以外，也允许包含多个数值类型，每个类型使用一种颜色表示，这种图表叫分组柱状。
并且，柱状图作为最基础的图形，衍生了非常多下级的柱状类型。包括：堆叠柱状、子弹图、正负混合、瀑布图、直方图等。但要注意的是，并不是所有柱状类图表，都是作为对比来使用的。后续会有进一步提示。
3.1.2 设计建议：
柱状图通过柱体的长短，可以直接对比不同纬度数值的高低，但使用也有一定的差别。
纬度之间关联性不是太强，或者按时间顺序排列的就适合用横向排列的方式，比如下方记录我随时可能猝死的打工人一周睡眠时间（见左图）。而涉及排名或者时间的数据组，就适合使用纵向排列的，比如 Geekbench 展现不同 Mac 处理器强弱的排行榜（见右图）（os：Pro 居然比 M1 还低？）。
两种图表的选择还和 UI 环境的交互方式有关，在 APP 中，横向排列的柱状图可以显示的数量非常有限，想放更多纬度就要左右滚动，体验不佳。而使用纵向排列则对空间的要求没那么高。
3.2 折线类图表
3.2.1 基本认识
折线图也是基础图表，通过创建端点并使用直线连接的方式展示出高低不平曲折的线段。折线图在图表形式上和柱状图非常类似，但两者在使用上是有一定区别的。
当我们要选择使用柱状图的时候，往往关注数值的总量，或者维度代表的是不同的对象，比如不同 CPU 之间的跑分对比。但是折线图的使用就没有那么单一，它主要应用在单一对象的单个维度变化对比中。
比如，我们监控 CPU 的占用频率，那么维度使用时间，数值用百分比，这里面产生的数据都是围绕 CPU 的占用频率展开，但如果维度改成了当前时间不同核心的占用数值、温度，那么我们就肯定不会用折线图来表示。
折线图的使用是要通过线段的曲折来反映数值的波动，在应用过程中往往不作为一个静态的图表展示，而是应用于监控的场景，比如监控股市市值、网站在线人数、CPU 温度、同一地区降水量等等。
3.2.2 设计建议：

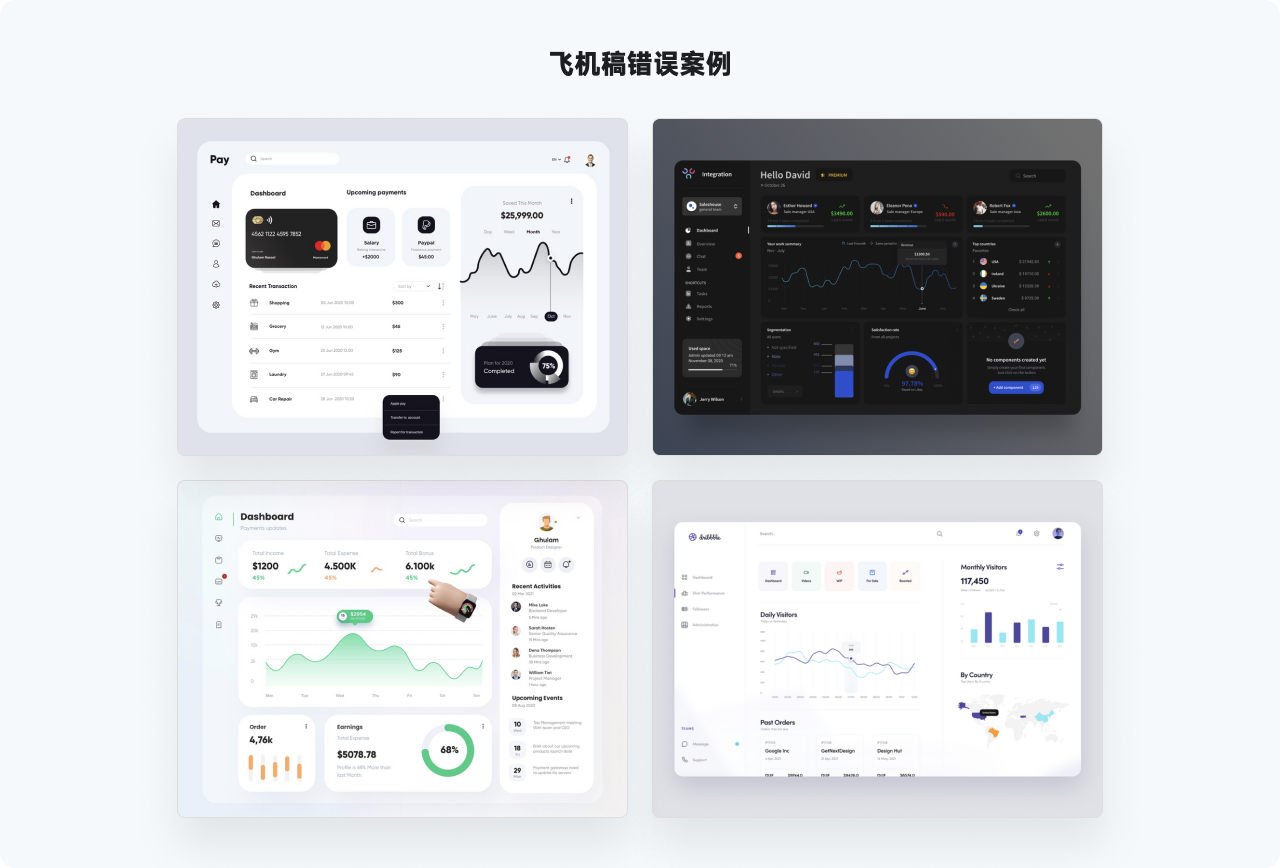

在折线图中，最大的认知误区就是对于曲线线段的应用了。在数之不尽的网上飞机稿中，使用曲线的折线图表 90% 以上都是错误的。
这要回归本质来探讨，折线图也是进行对比的图形，如果没有直观的波动，那么这个图形带来的信息量就非常有限。曲线会因为圆角的缘故而降低波动带来的冲击力，甚至抹平这种对比。
只有在必定会连续出现极大波动的图表中才适合使用曲线，例如围绕在会有一个中间值数值，曲线进行正负两端移动的类型，比如监控呼吸中含氧量（呼和吸一个周期的维度）。
所以，尽量避免曲线的应用，不仅画起来麻烦，而且实际使用效果极差。
作为折线图，在一些数值代表完成、占满、填充的概念时，往往就会觉得单纯的线段表示不够直观，于是就产生了将下方的区域填充色彩的 —— 面积图。只展示一个数值类型不够要加入多个数值和线段的就叫折线堆叠图。
3.3 雷达类图表
3.3.1 基本认识
雷达图，相信大家看到最多的地方就是在游戏的角色面板或者武器面板中。雷达图是一种偏向概括性的图表，并不能用来体现大数值和高频变化，是用来对比同一个对象不同维度数值的图表。
雷达图的应用，首先要确认出不低于 5 个的维度，并且这些维度可以使用相同的数值体系，比如 0-10 分，0-100% 等。并且，这些维度最好是由同一个对象身上拆分出来的，而不是 5 个维度指代不同的对象。

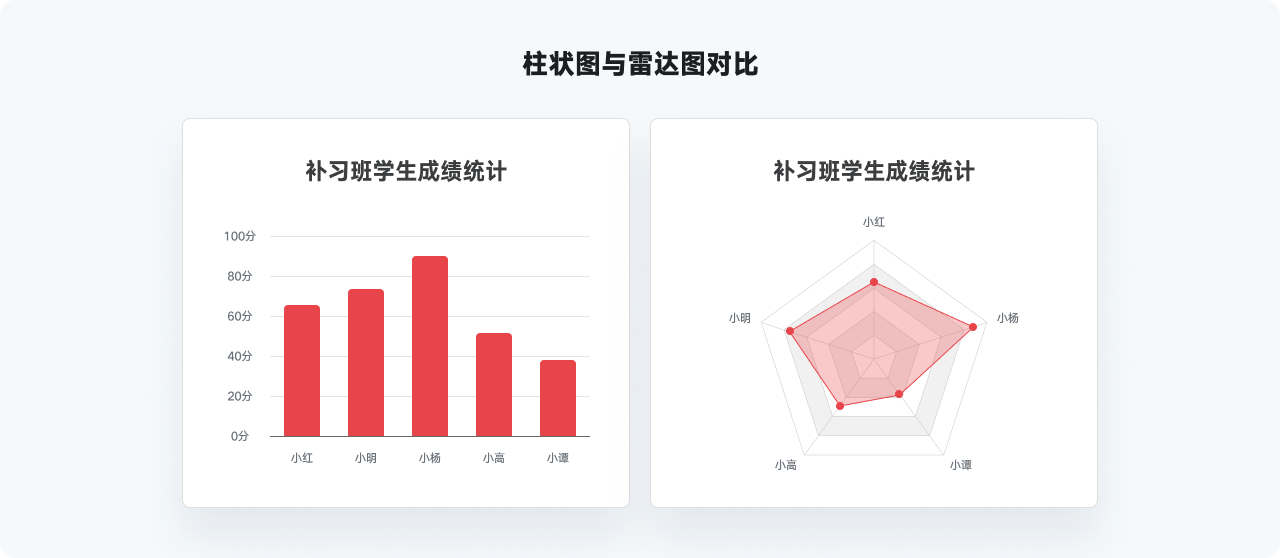

简单来讲，就是我们可以用雷达图来表现一个学生不同科目的水准，这样雷达图可以大致概括这个学生科目掌握情况和相对的强弱。
但是不应该用雷达图来表示不同学生同一科目的水准，那就只是更基础的对比，用柱状图就可以了。
当然，雷达图中的占用内容，也可以添加多个对象，一个雷达图中可以放多个同学不同科目掌握水平的叠加图形，以此对比他们的差异。
3.3.2 设计建议
雷达图的绘制，也是优先制定说明内容区域，然后再开始图形的设计。
因为在雷达图中，我们对维度的描述，基本只能设计到不同端点外部，那么文字本身的数量、占比，就会对图形的显示产生非常大的影响，并且在雷达图中维度的描述文字是必须的，过度精简还是用其它方式体现都很不直观，所以优先预留足够的文字空间。

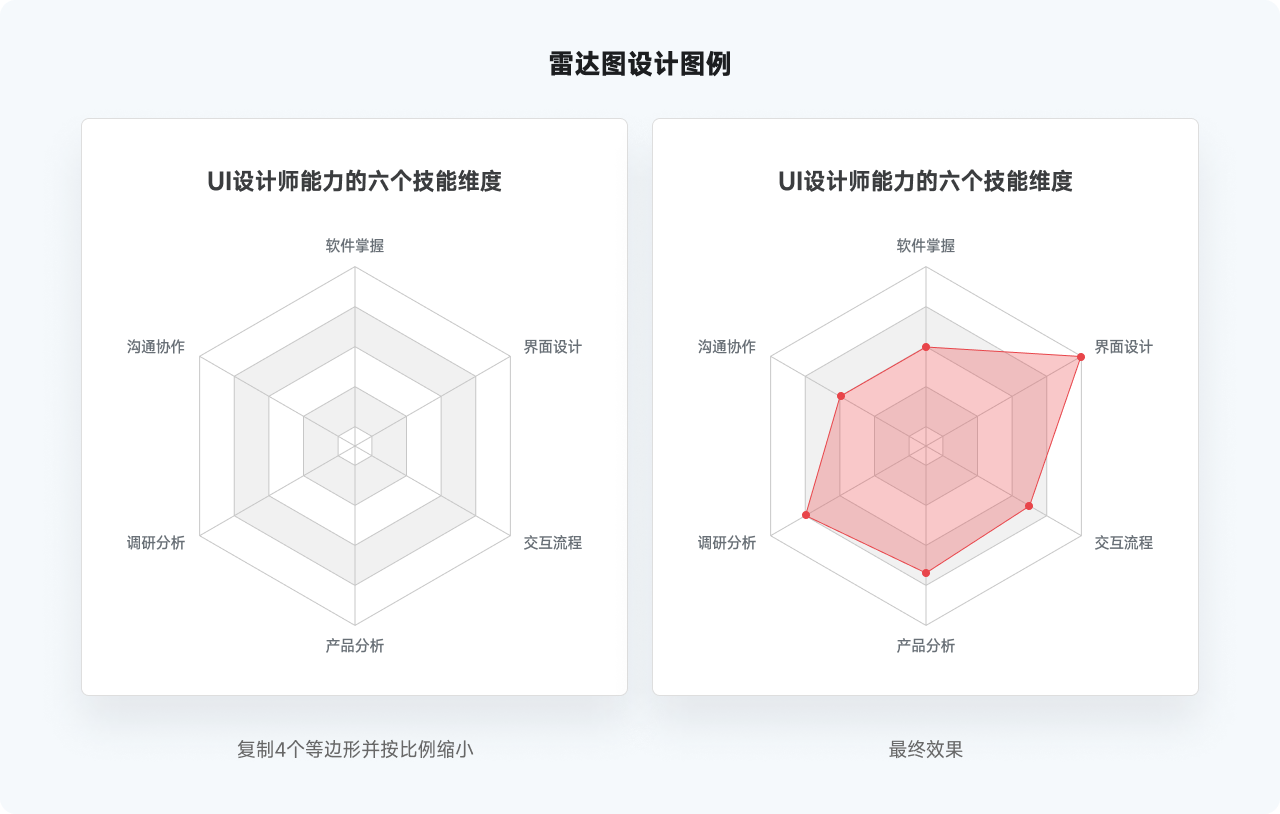

然后，根据我们需要的维度数量绘制一个等边的多边形，并设置合理的数值。
之后，才是确定出这个多边形内所包含的数值刻度数量。假设除圆心外总共要显示 5 级，那么就要画 5 个堆叠的等边形，那么我们就从最大的那个等边形入手，再复制 4 个出来，对它们分别乘以 80%、60%、40%、20% 即可。
最后，再将每个维度对应数值根据百分比将端点打在维度的直线上，用钢笔工具将每个端点连接起来创建一个完整的不规则多边形，就完成了雷达图的设计。
如果想要在一个雷达图添加多个对象，只要用不同颜色描边绘制对应数量多边形即可，如果要填充这些图形，就一定要使用透明度填充来完成，否则可能遮挡后方的端点，导致图形不全。
3.4 其它类型
3.4.1 阶梯图
阶梯图是一种用来对比前后数值涨跌的图形，它是柱状和折线图的合体。它和折线图的不同之处在于，更关注每个对象增减的份额大小。
不仅仅是关注波动，而是更具体的值。类似关注一只股票全年的股价涨跌情况，每个月涨跌的具体额度，就适合使用阶梯图表现。

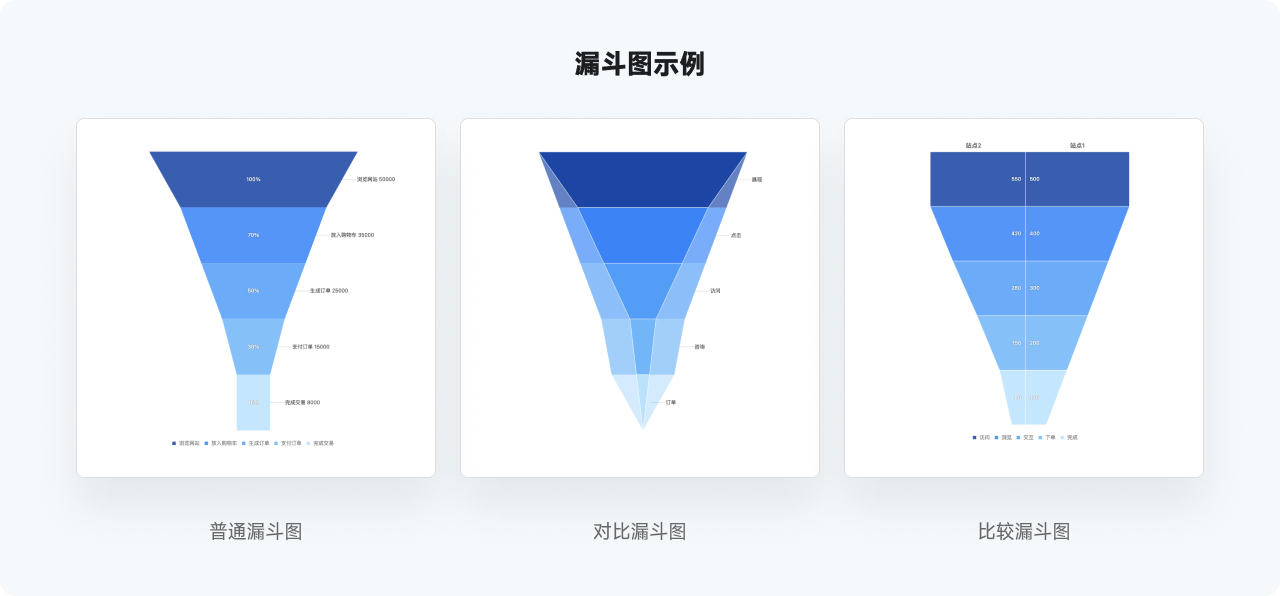

3.4.2 漏斗图
漏斗图因为长得像漏斗而闻名。虽然这个图形看起来像一个锥形或者三角形，但本质上漏斗只是条形图（横向柱状图）的变体。
漏斗图是一种对阶段进行分层表现的图形，从上到下的顺序中，数值一定会呈现衰减的趋势（起码不会变大），然后从上到下的柱体就越来越小。
例如，UX 数据分析经常用的漏斗模型，就会建立一个从用户访问主页，到最后完成下单的转化率，每一个步骤都会有一定的用户流失。
在基础漏斗图之上还有进一步拓展，比如对这个转化本身有一个预期，那么可以做对比漏斗图，比较现实和预想中的差距。如果要对比 iOS 和 Android 端的漏斗数据，还有比较漏斗图，对比两侧的长短数据。
第二个解释的图表类型 —— 分布。主要是用来研究数据分布情况的图表，对不同数据的统计分布状况进行描述。
4.1 直方类图表
4.1.1 基本认识
直方图是一个看起来和普通柱状图非常接近的图表类型，是一个用来表示同一个纬度范围中，不同区间频率的图形。
直方图是一个二级图表，是对一级数据的进一步转化。比如看上图案例，散点图（下面会说）本身记录了不同的数据的位置，而直方图就是记录在发生在这个纬度内的次数。
直方图乍一看很像柱状图，但实际应用场景往往使用了非常密集的柱体，让它看上去像折线图。对于设计师来说和直方图打交道是非常普遍的，那就是在 Lightroom 和 Photoshop 中的通道直方图。
当视觉设计师、摄影师在学习处理位图的时候，就必然要学会直方图的读取，它并不是用来让我们学习如何对比前后数据差异的，而是让我们可以快速掌握这张图片中像素点在不同通道的分布量。
直方图是统计学中的 “频率分布” 的视觉表现形式，需要确保使用的场景符合直方图的定义，以及确保用户能理解图表内容。
4.1.2 设计建议
对于直方图来说，如果维度对象少，只要获得相关的信息和数值，就可以像柱状图一样来绘制。
如果是针对一些比较专业的场景，如上方的通道直方图，那么就要放弃自己完成的目标，一定要借助相关插件，或者使用 Excel 等工具实现后再导入进来。
4.2 箱型类图表
4.2.1 基本认识
箱型图也叫盒须图，和直方图类似，它也是一个二级图表，即它不是直观反应原始数据，而是对原始数据的状态进行转译。图表中的每个箱型反应一组数据的分散情况资料，每个箱型包含下面这些信息元素。
箱型图反应的是一种 “大概” 情况，它不是一种用来进行精确数值展示的图形。箱体主要是上四分卫和下四分卫的区间组成，下 / 上四分卫指的是 “样本中所有数值由小到大排列后的 25%/75% 的数字”。
这里的排列主要通过 “数值大小” 来决定，而不是分布数据。比如一个班上 100 个同学包含身高 150、160、170、180、190 五种身高，虽然每个身高包含的人数不同，但 160 就是它的下四分卫，180 是它的上四分卫。
那么 160-180 身高包含的人数就是箱体本身的区域，上四分卫到上边缘是 180-190 的人数，下四分卫到下边缘是 160-150 的人数。
箱型图可以反应的信息是非常丰富的，它可以非常有效的反应不同数据组的虚实、占比、上下限，可以获得非常多有趣的结论。
4.2.2 设计建议
在箱型图的设计中，对于箱体和触须的表达要依据数据本身的重要性来判断。有些场景对最大最小值更在意，则箱体颜色就浅，线段更瞩目。而要重点关注箱体的话，则可以对触须进行弱化使用虚线。
同时，箱型图的主要识别信息是 Y 轴的长度，一个美观易度的箱型图，箱体宽度尽量控制在一个比较纤细的水平，不要为了填充画面的空白强行做宽。
4.3 K 线图
4.3.1 基本认识

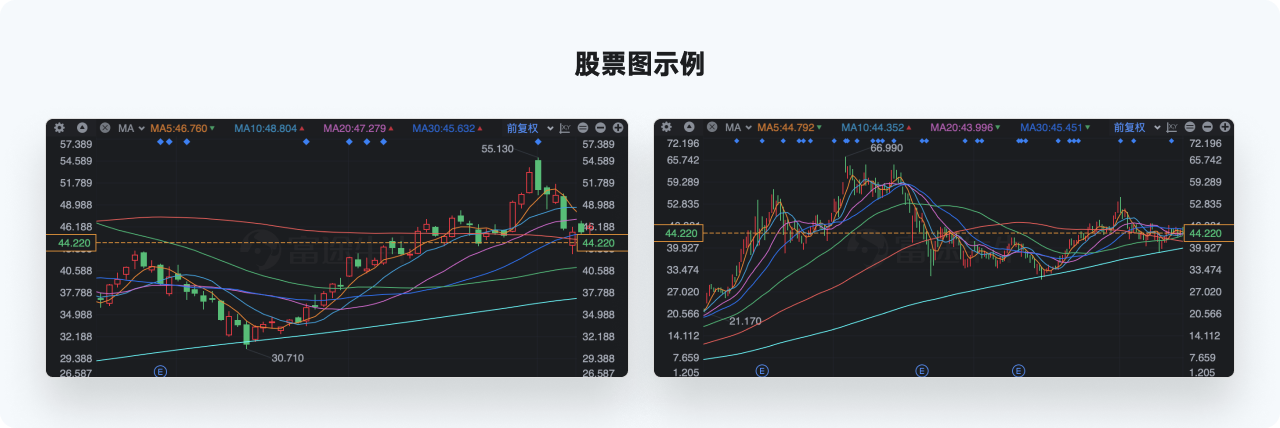

相信稍微了解过股票还是基金的同学，对 K 线图那可就一点也不见外了，下阳线、收盘光头阳、小阳线，开口就是老韭…… 不对，老股民了。
K 线图是箱型图的一个变种，也叫蜡烛图，主要应用在股票、币市、期货等市场的交易数据上。一个 K 线图包含了阳线、阴线两个大类。阳线代表上涨，阴险代表下跌。
每个类型中，同时还表示当日成交中的最低价和最高价，柱体代表的是开盘价和收盘价。在我国股市，上涨用红色，下跌用绿色，在币市则相反。
K 线图实际上动手设计它的情况微乎其微（只用开发好的），我们只要了解它的原理即可。
4.3.2 设计建议
K 线图基本只应用在和理财有关的证券行业中，在会出现 K 线图的图表模块中，必然会出现相应的交互操作。如左右滑动、放大缩小，它是一个具备响应模式的图表类型，包含两种状态。
如果空间足够，则使用箱体和虚线的常规设计。如果显示的对象密集，那么就会以一条直线来显示，忽略掉箱体的部分。
同时，不同的场景，对于阴阳线箱体的展示会有一定区别，除了色彩外，还会应用实心和描边的区别。
因为涉及财产、交易，针对 K 线图的设计，一定要做好前期的业务调研，以及对比不同的竞品，降低设计出错的概率。
4.4 散点类图表
4.4.1 基本认识
散点图是一个使用也非常频繁的图表，它通过在 XY 坐标轴中添加圆点来表示不同对象的分布情况。
常见的散点图就是对普通二维坐标轴进行 “打点” 的图表，每个点代表统计学中的一个 “样本” 或数学概念中的一个 “定量”，下面我们就用样本来称呼每个散点。
每个样本在散点图中必然包含两种以上的信息，一个是纬度值，一个是数值，这样我们才能确定它在坐标轴中的位置。
当然，针对样本并不是只可以包含两种信息，比如表示班级成员身高体重的散点图，我们可以再引入男女的对比，对散点图进行色彩的区分。再者，还可以添加体脂率，用每个点的大小来表示。
散点图是一个很直观的样本分布图表，它是概率论中做回归分析的主要工具。所以往往我们会看到散点图内出现了一个线段，那条线段叫做 “回归线”，他是通过散点分布情况，计算出来的一条均值线段。这个线段不仅可以大致标识数据的趋势，同时可以用来做概率计算和预测。
回归线包含指数、线性、多项式三种，对应绘制出来的回归线是曲线、直线、还是波浪线。
4.4.2 设计建议
散点图的圆点可以使用软件的 Symbol 功能进行创建，确保后续可以统一修改配色和样式，尤其是在包含多种色彩的散点图中。

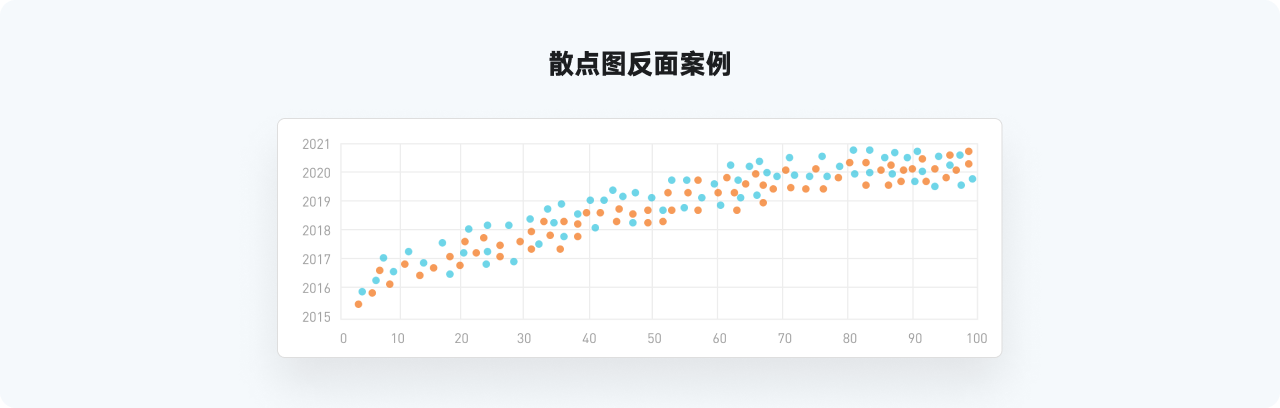

散点图的绘制不一定要完美契合数据内容，但是在大致的分布和数量上要和实际情况贴合。如果仅仅是随意的进行分布、均分，那么这个图表就会显得非常的不严谨和随意，比如下图图表。
4.5 其它类型
4.5.1 地图图表
地图图表，是将抽象的 XY 二维坐标轴替换成地图类图形的图表。本质上它们也包含 XY 轴，所以一样可以将数据内容进行映射。
最常见的，就是地图散点图了。背景由实际的地图完成，坐标则由经纬度体系来记录。这是可视化设计中非常常见的中心图表应用类型。
同时，背景的地图并不是只包含地理信息地图，还可以是球场、商场、网页、建筑表面等内容。
4.5.2 热力图
热力图则是地图和散点图的合体，也是在二维坐标体系中显示样本，只是热力图更注重的是这些样本之间的对比。例如区域的降水量、台风风力表现、网页的点击区域等等。
热力图本质上也是将坐标轴切割成了若干小块（样本），每个小块有一个对应的数值，然后通过算法绘制边缘和不同的渐变。
它也是很少直接通过设计软件绘制的图表，需要借助插件导入数据来实现，我们只需要确认色彩样式即可。
构成图表相对其它图表来说是最简单的一种，包含扇形、环形、饼图、堆叠、矩形树等类型。
5.1 饼图类图表
5.1.1 基本认识
前面看到的图表大多是遵循我们小学就看过的 XY 轴坐标系（笛卡尔坐标系）建立的，但是饼图并不需要考虑坐标空间的问题。它是一个依靠角度来反映数据的图表类型。
饼图作为一种常见图表，包含两个大类，一般饼图和环形图。如果没有一些特殊的交互或者复杂衍生类别的话，环形图其实就是饼图中间镂空的版本……
饼图绘制的主要依据是需要表现几条维度，以及它们对应的百分比值。饼图的显示有比较大的局限性，那就是显示的维度数不能过多。控制在 2-9 条比较合理，数量过多就会导致图形失去实际的使用意义。
除此以外，南丁格尔图、旭日图，也是饼图的延伸，通过添加额外的维度或者子分类，对饼图中的每个对象进行额外的示意。
5.1.2 设计建议
饼图作为基础图形，多数情况下也是由设计师自己完成的。但很多新手没有找到要领，导致做出来图形非常的别扭。我提供一个绘制的简单的思路，那就是通过绘制不同的三角形来拼装出一个饼图。
这类图形绘制的要点是确保三角形在圆心中的顶点时一致的，如果对比例的绘制有比较精确的要求，可以通过 Excel 之类的工具生成一个基础图形做背景，贴着它画即可。
南丁格尔图也可以沿用上面的画法，那就是对每个维度的三角形采取不同直径的圆做蒙版，就可以画出不同半径的占比区域了。
这么做的好处，是将图形的每个维度独立成一个单独的矢量图形，方便我们后续进行上色。

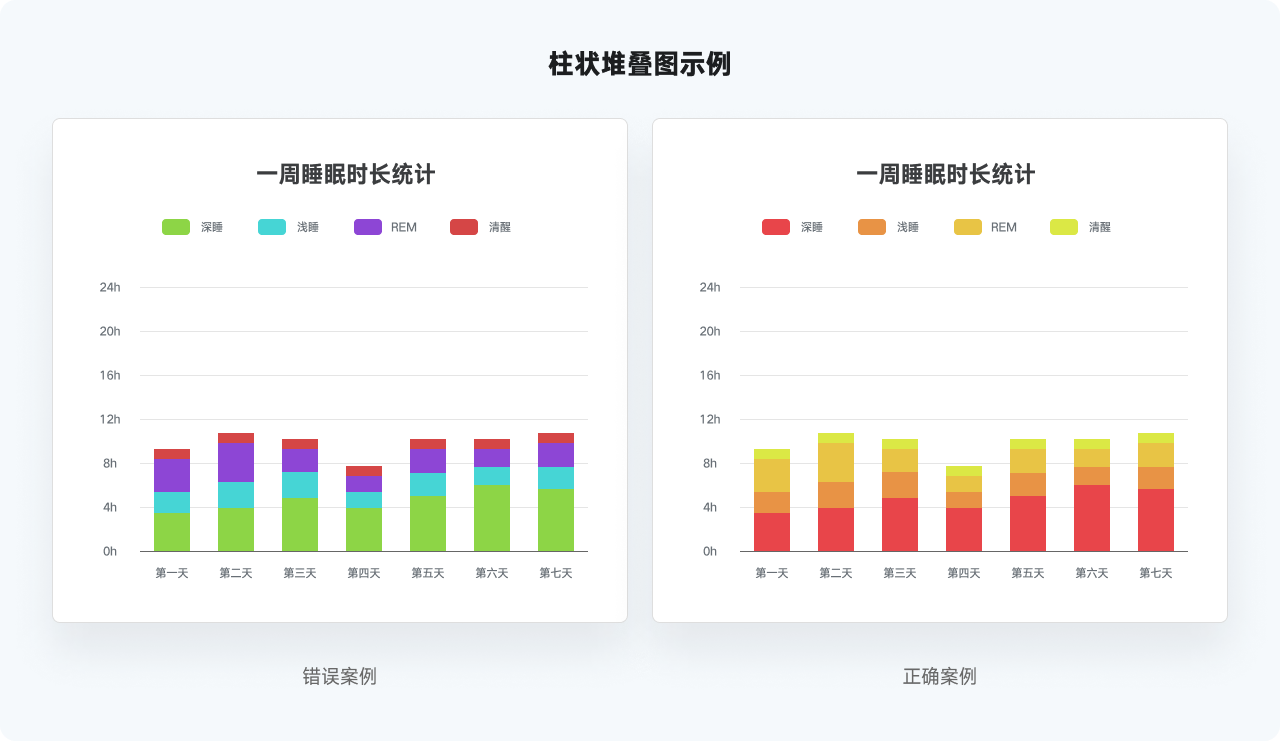

5.2 堆叠类图表
5.2.1 基本认识

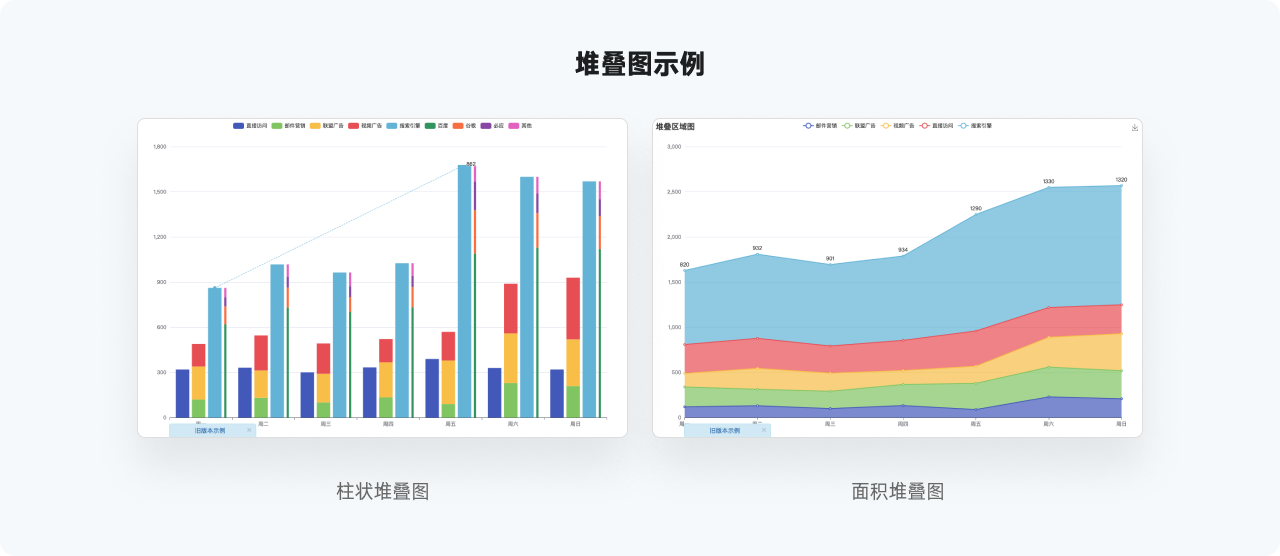

堆叠类图表算是一个相对不那么严谨的类别，因为它多数由其它基础图表发展而来。主要包括柱状堆叠图、面积堆叠图、百分比堆叠图。
之所以把它归类到分布而不是其它大类下的图表子项，原因是只要出现堆叠，就意味着这个图表的核心目的是展示构成内容而不是对比或者分布。
在柱状类堆叠图中，通过将每个柱体切割成不同的更小柱体来呈现子分类的占比。面积堆叠图，则是单纯的把折线图进行填充然后叠加的图形。
而百分比堆叠，虽然看起来和面积堆叠和接近。但它是以最上层数据为 100% 标准，往下的每一级对象都根据顶层百分比呈现的分布样式。
5.2.2 设计建议
堆叠类图形的设计，最难的不是图形，而是色彩的应用上。之所以说堆叠只要应用就比原先图形的作用更大，原因就是堆叠使用不同的色彩表现层级，对于我们的视觉吸引力远远大于图形本身的轮廓。
而将丰富的色彩无缝拼接在一起，是最容易翻车的配色场景。在这种状态下，建议大家只用临近色来实现下级分类的搭配，千万不要使用色相差异过大的色彩。
而对于面积和百分比堆叠图，都建议在配色的过程中，直接使用带有透明度的色彩。因为这些折线并不一定会完美上下覆盖，当中间出现交汇的时候，不至于信息被遮挡。
5.3 矩阵树图
5.3.1 基本认识
矩形树图最初是一个设计用来表示磁盘空间占用情况的图形，通过将一块矩形切割成不同的区域来表示不同维度的占比，以及位置。

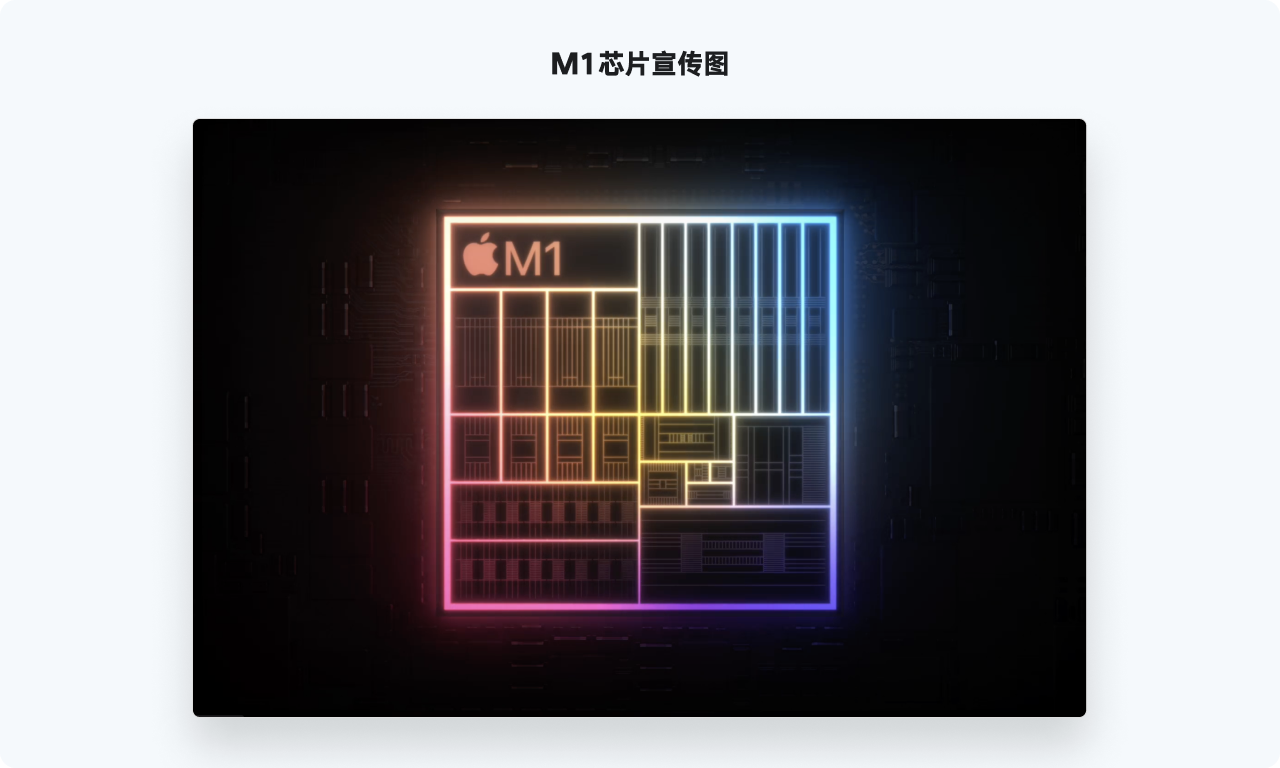

虽然也表示占比，但它比饼图类图表表示的信息更丰富。第一点是位置信息和并列关系，比如下面的 M1 芯片的示意图，就是矩阵树图的一种直观体现，在矩形中不同位置应用的不同芯片以及其占用的具体面积。
当然上方是最理想的情况，通常矩阵树图是为了对一些更抽象的概念实现矩阵化的排列。而这个排列中，还有个非常关键的要素是其中的 ” 树 “ 字。
因为矩阵中的每个切割出来的矩形，都可以作为一个独立矩形进行下一级的分割，实现一个类树状图结构的信息收纳。所以，完整的矩阵树图，是可以支持缩放或点击进入下一层级的。
而使用矩阵树图不使用树状图，原因也在于我们需要表现它的占比，而不是单纯的结构。所以如果只是简单表现层级结构，如企业组织架构、知识点拆分之类的，要用树状图而不能使用矩阵树图。
5.3.2 设计建议
在这类图表在项目中基本不会独立开发出来，因为其复杂度基本都会使用开源代码。
设计师的主要工作，就是根据对应开源图表，指定配色的方案，切割的边缘大小，以及文字的显示规范即可。
联系图表，是用来展示维度之间联系的图表类型，包含桑基、关系、和弦、韦恩图、依赖关系图等。
联系类图表中，多数是非常复杂的图形，已经脱离直接手工绘制的范畴，所以我们只简单介绍其中几个有代表性的图表且给出设计建议了。
6.1 桑基图类图表
桑基图是一个用来描述某维度值 ” 流动 “ 到其它维度走势的流动图表。
这是一个比较复杂的概念，比如下面的概念，不同国家人口的流动，人还是原来那些人（数值），但他们以不同的数量比例，移动到不同的国家（维度）。
桑基图的应用，关键在对数值迁移流向的关注上，它适合应用的场景在监控产品用户的跳转去向，货物的外贸出口状况，或类似新冠患者流动城区、地点的表示。
桑基图的数值总量通常是不变的，会包含起点和终点的维度，而维度的长短即代表其包含的数值总量（权重）。
它有非常多的变种，只有借助特定的图表生成工具，才能绘制出曲率、比例精准的流线。
6.2 关系类图表
关系图是大家比较不会陌生的图表类型，它在各类工具性软件、网站中都有应用。比如天眼查股东关系图、Wolai 页面关系图等。
关系图中包含了大量的节点，节点之间还有对应的关系，同构线段进行链接。常见的关系图有两种类型，一种是力导图，一种是弧长链接图。
力导图这名字也很难理解，源于力学中粒子存在某种互斥又具有引力的规律，粒子在两种力的作用下从初期的随机性会不断位移趋于平衡有序（读书多的好处？）。
力导图通常有一个起点，然后去关联后续的其它节点，如果节点之间还有关联，它也可以对这些节点的关联做出连接。它不仅表现一对多的关系，也表现多对多的关系，甚至在极其复杂的关系网中可以呈现成一定的强关联 ” 聚类 “ 信息。

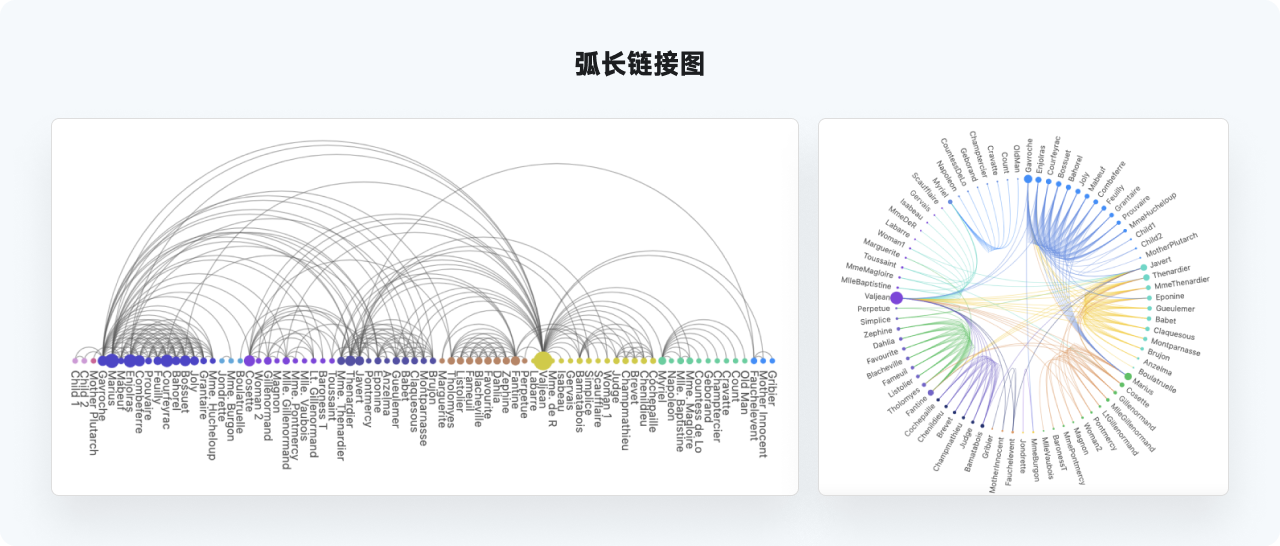

而弧长链接图，则是通过弧线对节点进行关联的图表，它既可以是环形，也可以是水平横线的展示。
6.3 和弦图
和弦图是环形关系图和桑基图结合的图表，它表示结构之间的依赖关系和强度，链接的线段不再是粗细统一的而是具有粗细比例的标识，且维度之间的长度也有表示。
这类图表常用于社会学、生物学等学科的研究统计结果绘制上。如果单纯浏览，看上去非常复杂，所以正确的使用形式是可以进行指定维度的展示和隐藏的。
6.4 韦恩图

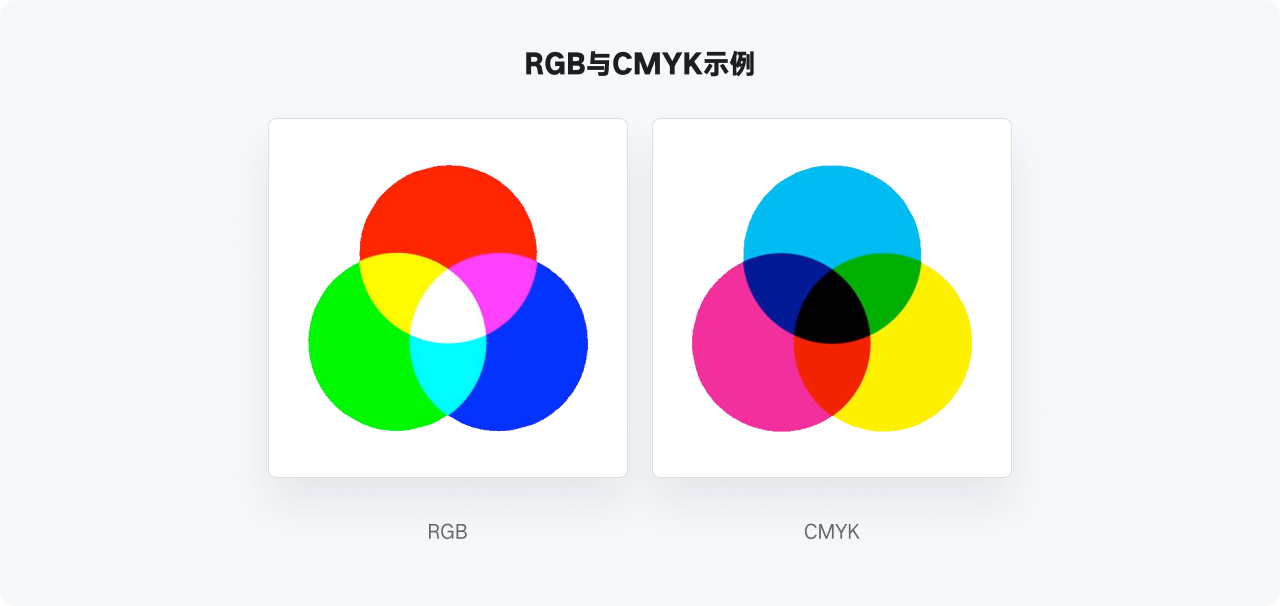

韦恩图，它是所有学 UI、UX 设计的老朋友了，一个用图形层叠相交来表示它们关系的图形。RGB、CMYK 的色彩介绍里韦恩图的身影必不可少。
韦恩图的使用相比起来没有那么严格的数学运算，它只是一种关系表现的方法，可以对各种无法量化的对象进行关系的陈述。比如，UX 设计师应该具备的知识点……

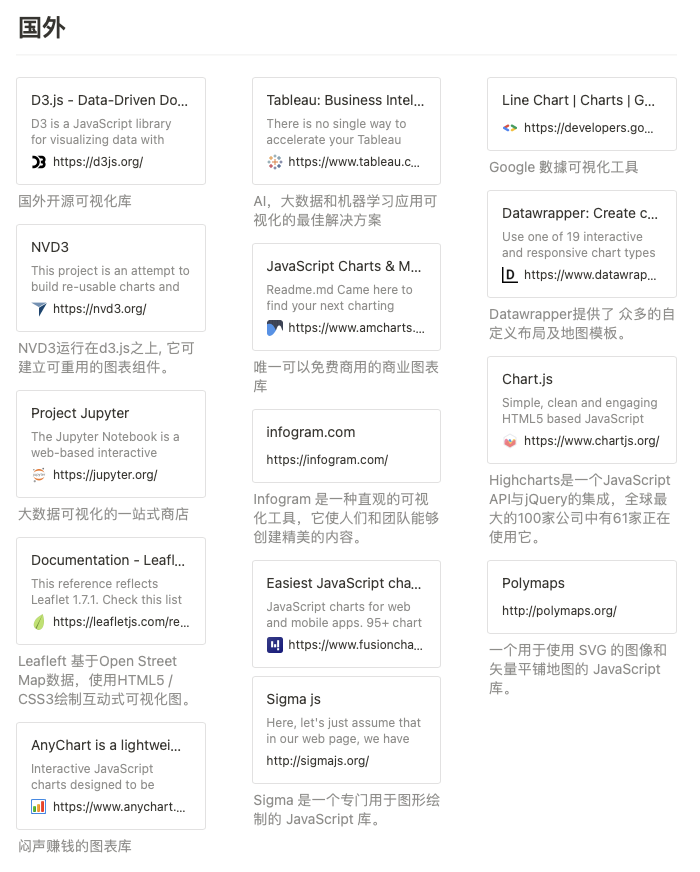

下面是超人的电话亭团队持续整理收集到的可视化组件库工具网站，以供参考：
