后台技术架构
后台逻辑结构

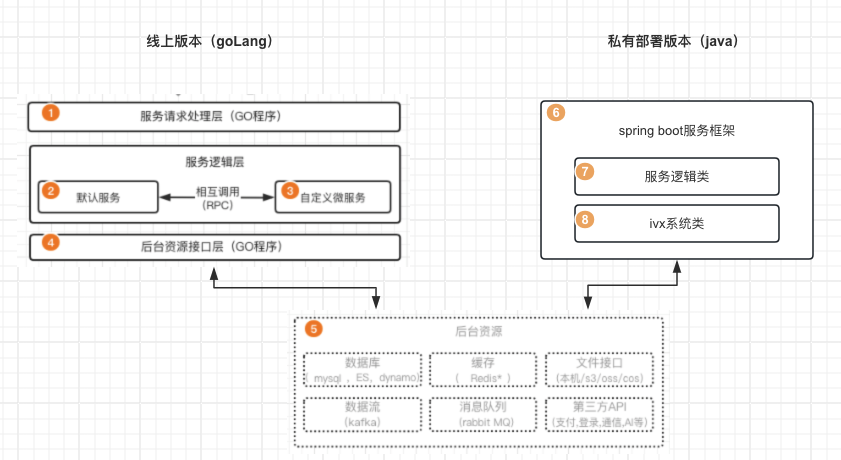

iVX后台应用的逻辑结构如下图：
其中，线上版本使用goLang，私有部署源码版本，使用java spring boot框架。具体说明如下：
1、GoLang服务请求处理层
服务逻辑的最前端，负责接收服务请求，请求路由，证书生成等。在iVX中，这一层是由GO语言实现的程序（caddy，可以理解为一个轻量级的nginx）。
2、GoLang服务逻辑层
核心服务逻辑处理，进一步包含默认服务与自定义微服务。默认服务，即我们在编辑器“服务组件”中定义的业务逻辑，这一部分逻辑，目前是由JS定义，然后进一步编译为web assembly程序由GO语言运行。每一个服务，对应一个GO的协程（goroutine），在后台会自动完成服务并发处理，应用开发者只需要负责服务逻辑的定义，无需关心底层并发业务的处理。
3、自定义微服务
自定义微服务，支持用户使用其他后台语言（目前支持java、node js和python）定义一部分后台逻辑，然后在服务中通过RPC的方法调用。自定义微服务，需要先定义后台自定义组件，组件编译后，会以docker镜像的方式来运行。无论是默认服务或自定义微服务，都是“无状态”的服务，即本身不在服务器本地存储任何数据，所以“状态”数据，都是存储在后台资源层中（包括redis缓存，消息队列，mysql，es数据库，文件等）。这样的好处是服务逻辑层的部署可以做到完全“无服务器”（serverless），实现高性能的弹性扩展。
4、GoLang后台资源接口层
iVX提供了连接、操作各种常用后台资源的接口，并将这些接口封装为资源组件，包括各种数据库、缓存、消息队列组件等。在【2】服务逻辑层中，我们只需要直接调用组件的方法，就可以实现各种后台资源的操作。比如，我们在服务中调用了数据库的输出服务，此时，其实是调用了后台资源接口层提供的数据库输出接口，在这个接口中，iVX实现了数据库连接，SQL生成，返回结果处理步骤，所有这些逻辑，都是由后台资源接口层实现。后台资源接口层，是由GO语言实现的微服务集群，基于go micro微服务框架。
和服务逻辑层一样，后台资源接口层也是“无状态”服务，可实现“无服务器”部署。
5、后台资源层（通用）
后台资源层，是各种现有的后台资源，主要是各种类型的数据存储服务，包括数据库，缓存，消息队列，文件对象存储等等，【4】GoLang后台资源接口层和【8】java ivx系统类提供了这些资源的操作方法。
注意，在上图中，后台资源层使用了虚线表示，因为iVX本身并不提供这些资源，比如，iVX并不提供mysql数据库，mysql数据库，是一个现有的资源，iVX仅负责操作它。在公有云平台上，各种后台资源使用了aws亚马逊云的相关服务，所有资源都是配置好的，开发者无需管理；在私有部署时，这些资源需要开发者自行准备，可以在本地服务器上安装软件，也可以使用各种云平台提供的资源。iVX并不限制这些资源部署方法，只需要在私有部署的config文件中，指定相关资源的方法方法即可。
6、spring boot服务框架
iVX新版事件面板，支持java源码导出，导出之后的工程基于spring boot框架，包含完整的服务路由，API处理等基础逻辑，内部嵌套【7】用户自定义服务逻辑类与【8】iVX系统类。
7、服务逻辑类
用户在iVX中定义的服务逻辑，主要为事件面板中定义的服务逻辑，每个应用是一个类，每个服务对应应用类下的一个方法。一个项目可以包含多个应用类。
8、iVX系统类
主要包含各种系统组件的基础实现，比如变量，db，缓存，消息队列，加密等等，在【7】服务逻辑类中，会调用各种系统类方法。
公有云部署架构
iVX支持应用直接在公有云上发布并部署，使用公有云部署，用户无需关心后台资源的准备，可一键发布应用。同时，由于平台承担了大部分的固定资源费用，用户仅需按实际使用量付费，在相当一部分场景下，使用公有云部署，可以显著节省部署费用。

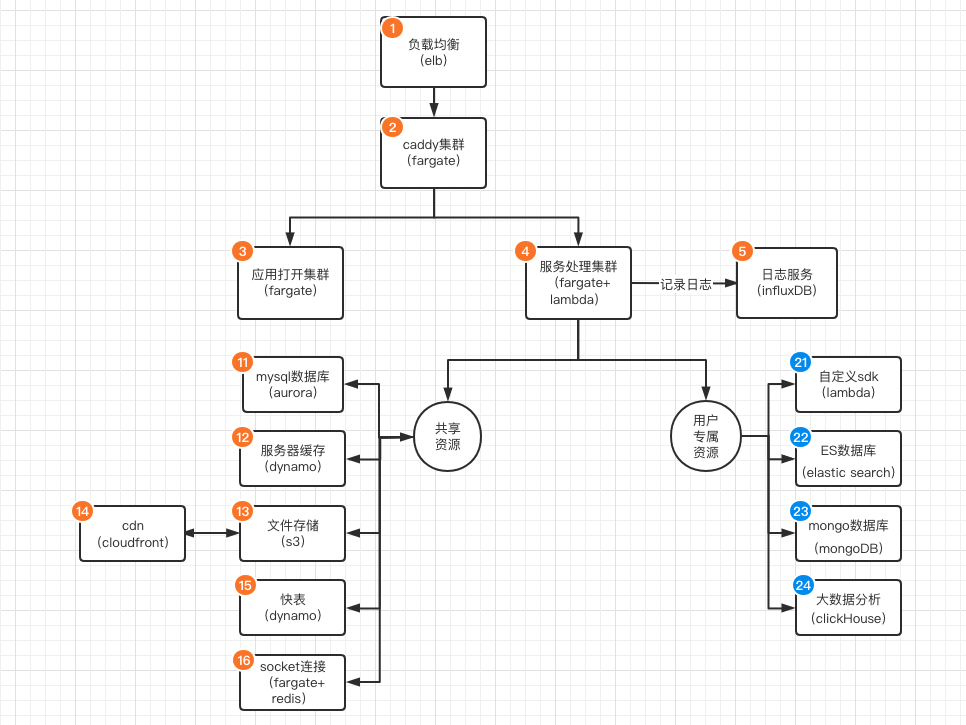

iVX的公有云使用了全套aws亚马逊云的服务，其应用服务的架构如下：
1、负载均衡
使用aws的elb（elastic load balancing), 是所有网络请求的入口，负载均衡负责把请求平均分配给第二层caddy集群中的节点。由于iVX需要提供自动证书生成服务，因此使用的是网络层的NLB类型负载均衡，更多的请求处理与路由逻辑，在第二层caddy集群中实现。elb本身是一个无服务器的服务，由aws负责资源的弹性伸缩。
2、caddy集群
Go语言程序（caddy），使用aws的弹性容器（fargate）部署，负责请求转发、证书生成、并发限制等基础网络请求功能。集群支持自动弹性伸缩。
3、应用打开集群
Go语言程序，使用aws弹性容器（fargate）部署，负责所有web应用打开时的逻辑，包括返回index文件，执行微信、钉钉等第三方jssdk的嵌入，以及初始化时oAuth第三方登录的逻辑。
4、服务处理集群
负责所有应用的后台服务逻辑处理，包含了用户定义的应用服务逻辑，以及iVX提供的后台资源操作接口。目前，用户定义的服务逻辑由JS编译成的web assembly程序，在Go环境中运行，iVX提供的后台资源接口是Go语言程序。两者都部署在服务处理集群中，目前为docker集群（fargate）+无服务器函数计算（lambda），正在逐步转为纯函数计算部署，以进一步提升并发性能。
5、日志服务
在服务处理集群中，根据应用配置记录日志，包括系统日志与自定义日志。在公有云上，日志是记录在aws的dynamoDB上，在编辑器的服务面板中，可以实时查看到。
共享资源
共享资源，是平台用户共享的资源，所有共享资源，都是纯无服务器，可快速弹性伸缩的资源，以保证足够的服务性能，用户和用户之前不相互影响。共享资源包含以下11 - 16号资源：
11、mysql数据库
使用aws可弹性伸缩mysql数据库aurora，aurora本身上并不是mysql，而是aws开发的兼容mysql接口的关系型数据库服务。其采用了数据与存储分离的架构，因此，支持计算实例的弹性伸缩。
12、缓存共享版
使用aws dynamoDB实现的缓存接口，iVX内部实现了后台使用dynamoDB的redis接口，用户在使用缓存组件时和使用redis无差别，但dynamoDB保证了大数据高并发的性能。如果对缓存需求量很大，考虑到费用优化，用户也可以选择购买专属资源，此时，缓存组件后台会使用原生的redis服务。
13、文件存储
系统文件以及用户上传的文件的存储，使用aws的s3对象存储服务。
14、cdn
文件访问自动配置了aws的cloudfront cdn服务，cdn服务会按实际流量进行计费。
15、快表
使用aws dynamoDB，与缓存组件不同，提供了原始的dynamoDB操作接口，主要用于高并发、大数据的快速访问。
16、socket连接
iVX实现的web socket通信服务，内部使用容器服务（fargate）与redis实现。
用户专属资源（暂时未上线）
用户专属资源，是每个用户在自己账号下专门购买的资源，这些资源只有自己账号下的应用可以使用。同一类资源可以购买多个，可以根据业务需要在每个应用中进行配置。专属资源，主要包括一些不可弹性伸缩，或弹性伸缩成本比较高的资源，以及需要针对每个场景单独配置的资源。包含编号21-25的资源。（用户专属资源的操作界面正在开发中，暂时还未上线）
21、自定义sdk
用户可自行上传后台代码或sdk，支持nodeJS、java、python等常用后台语言，与主服务通过RPC协议通信。每一种运行时，需要对应一个docker镜像，iVX会自动将docker镜像部署在aws的函数计算服务中，函数计算，会根据实际服务调用来计费。
22、ES数据库
elastic search数据库，用于全文搜索，由于每个ES数据库实例，需要支持独立的自定义词典，索引重建等服务，无法资源共享，因此iVX会为每个用户创建一个es实例，考虑到实例成本，将使用独立ARM云服务器（ec2）来搭建。
23、mongo数据库
mongoDB，经典的no sql数据库，4.4版本之后，基本功能与mysql类数据类似，但支持在运行时动态添加字段。私有部署时，可部署于mongo集群上。
24、大数据分析
click house数据分析组件，是专门用于大数据分析统计的数据库，支持动态设置统计规则，将自动从流水表中计算出统计数据表。
公有云部署资源列表
由于部分客户需要提供后台部署资源说明，因此我们在这里针对大多数应用的情况，给出一个列表。
注意，iVX公有云上，大多数资源使用无服务器（serverless）部署，以最大程度提高服务伸缩性能，而非单机部署，因此并不存在“操作系统”，“杀毒软件”等概念。
| 产品类型 | 作用 | 型号 |
|---|---|---|
| aws elb负载均衡 | 应用前端负载均衡 | ivx使用NLB类型的复杂均衡，以在caddy集群中自动生成https证书 |
| aws fargate 容器集群 | aws自研的无服务器容器集群，类似阿里云/腾讯云的serverless k8s集群，支持pod为单位的弹性伸缩。进一步包括以下集群： — caddy，轻量级高性能的web server，功能类似nginx，apache； —应用打开集群：负责生成应用index，完成初始化授权（比如微信授权）等服务； —后台服务集群：服务运算主入口，负责处理服务逻辑，数据库连接等； —socket集群：提供web socket长连服务； —cron集群：定时服务管理和发起 |
单容器型号为2核4G（普通），与4核8G（服务运行）；容器数量根据负载自动伸缩。 |
| aws lambda 函数计算 | 针对一些重量型计算，可能在fargate中调用纯serverless的函数计算lambda，其并发性支持更好，几乎无需考虑运算瓶颈。 | 单次运算内存最大10G |
| aws aurora 数据库 | aws自研的关系型数据库，aurora serveless是一种存储与计算分离的关系型数据，目前ivx使用的版本是mysql 5.7.2兼容版本。 | 4 - 64 ACU，根据访问量自动伸缩； 开发环境（预览）与生产环境（发布）使用两套独立的实例 |
| aws elastiCache缓存服务 | aws整合的redis数据库 | large版本的多实例部署 |
| aws dynamo数据库 | aws自研的无服务器可伸缩no sql数据库，用于大数据收集和运算，为快表组件的后台数据库。 | 按需使用，无实例概念 |
| time stream 数据库 | 时间序列数据库，用于日志收集 | 单位实例4核8G，可伸缩 |
接入外部系统与开发资源
ivx的开发系统，无论是前端还是后台，都支持接入外部系统与代码，以利用第三方资源对ivx的项目开发进行拓展。
后台拓展

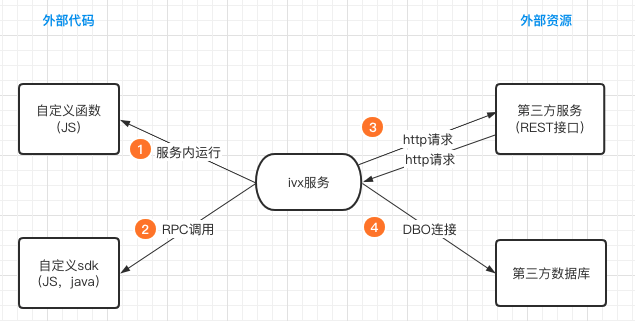

后台的拓展主要包含引入外部代码与接入外部资源，主要接入方法如上图所示：
1、自定义函数

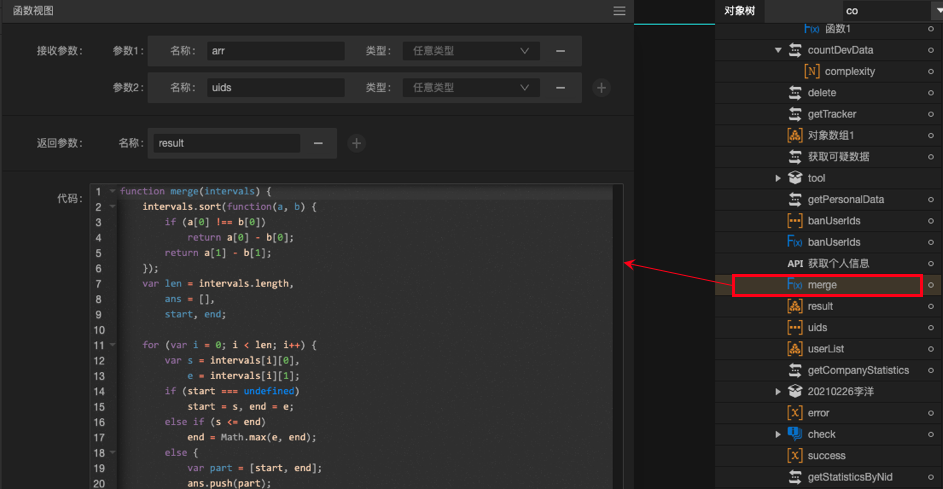

后台支持使用自定义函数，可以直接执行js代码。首先，在对象树中添加自定义函数组件，定义函数：
然后，在服务中调用函数即可：
2、自定义sdk
针对更复杂的js代码，或其他类型的后台代码，可以使用自定义sdk的方法，目前ivx支持node js和java的sdk。
要使用自定义sdk，首先需要创建docker镜像，然后上传代码。以下是java和js的示例代码：

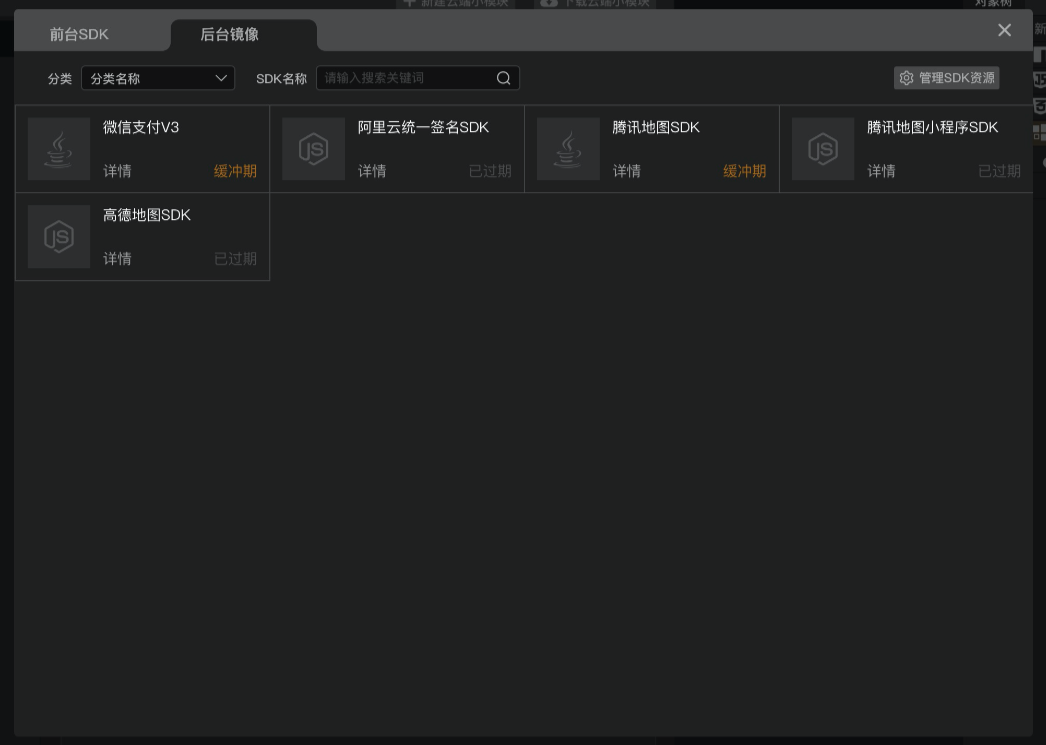

然后，在对象树中，即可引用到相应的sdk包：
使用方法和自定义函数类似，可以直接在服务中调用sdk中的相关方法。
3、api与公开服务
通过http接口，ivx的后台可以和第三方服务相互调用。
首先，通过后台api组件，可以在服务中调用第三方的api：

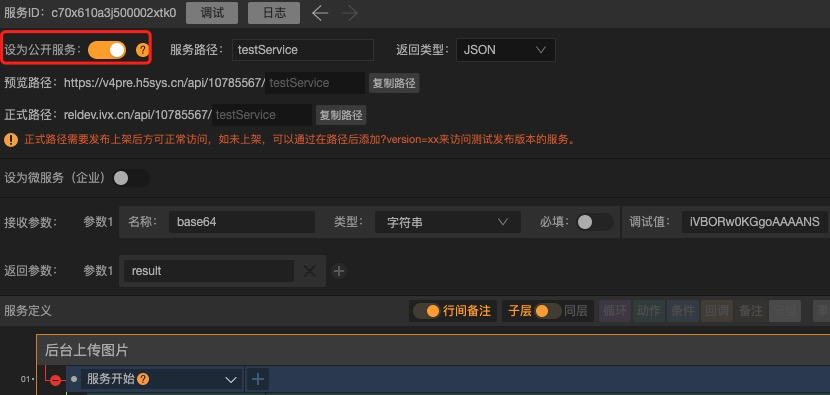

然后，每一个服务，也可以设置为公开服务：
设为公开服务之后，就可以直接在使用http请求调用该服务了。
4、DBO自定义数据库

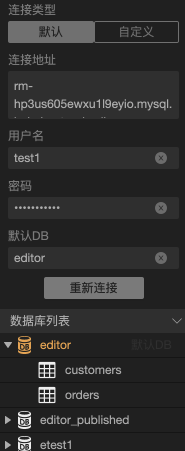

除了第三方服务，ivx中还可以直接调用第三方的数据库，通过DBO组件，可以直接连接到一个第三方的数据库，目前支持mysql、postresql，sql server和oracle这些常见的关系型数据库。

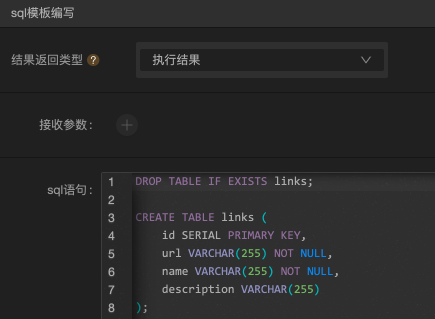

然后通过sql query来操作：
详见 DBO组件文档，注意，由于DBO组件的连接请求是通过ivx的后台服务器发起的，因此，要在ivx编辑器中调试DBO组件，目标数据库需要可以通过互联网访问，并开通ivx服务器的ip白名单。
