前段时间有些可视化设计师在群里问地图怎样做？怎么做好看。这里针对大家的疑问干脆写个教程分享下。在可视化中地图是比较常见的，很多项目都会用到地图，地图视觉好不好对整体的视觉效果也起了不小的作用。下面针对地图，以实际项目案例做分析。
地图其实有很多方法制作，一是基于第三方地图如百度、高德、谷歌等等，二是基于一定标准自行设计。
本次主要介绍地图自主制作的方法。可通过三维软件制作如3dmax、C4D、Maya等等，本次选择一个比较简单的方法，用PS插件实现。

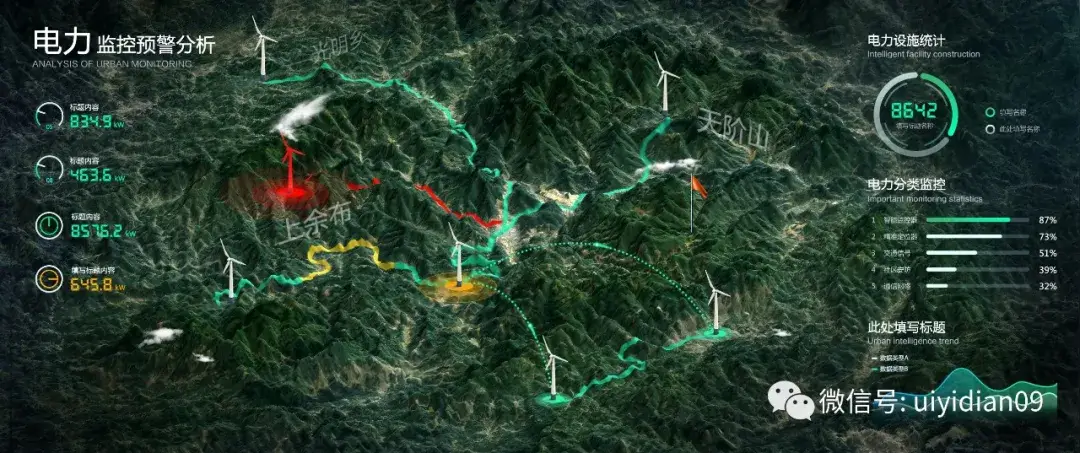

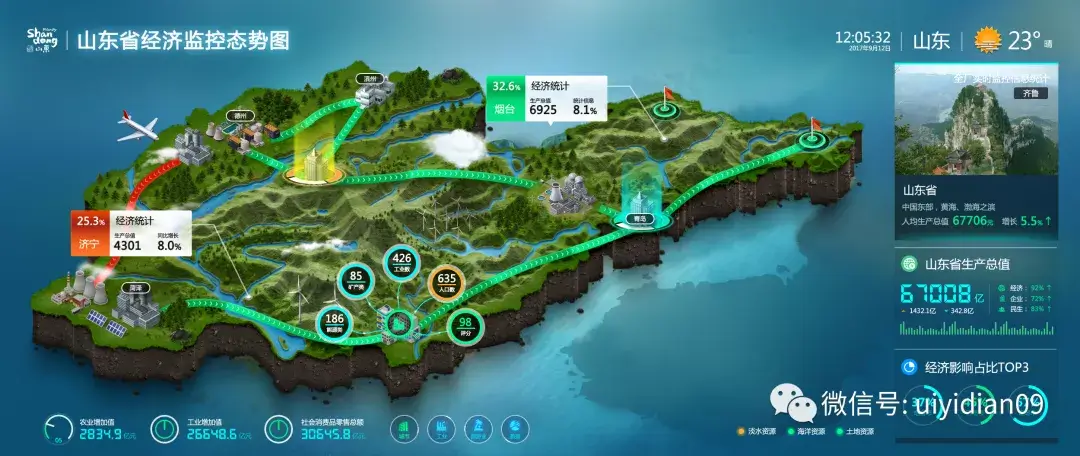

先看些例子，以下图为例制作。
本次用到的一款PS插件是：3d_map_generator_terrain。非常好用（文章结尾自行下载）
方便大家使用，下图做了中文对比，建议使用英文版
第一步：航拍图采集
打开谷歌地图（不建议用百度、高德，谷歌地图的颜色比较有利于后面调色）仅个人建议。

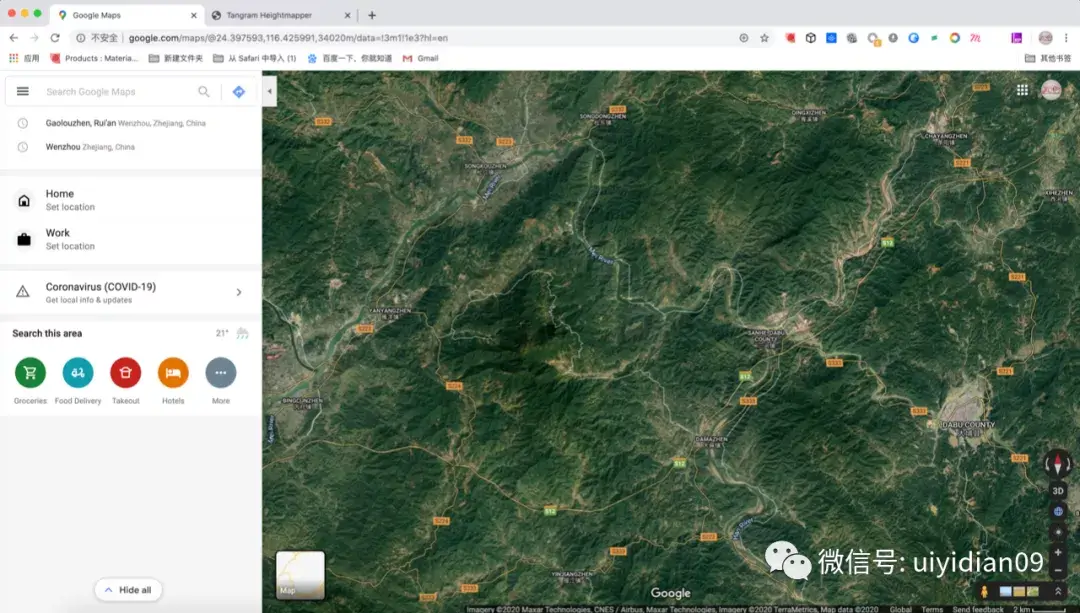

首先在地图中搜索需要做设计的地理区块位置，并打开航拍模式。
找到位置后，点击左上角的地图选择，选择Labels on模式，关闭地图上的道路及名称。仅显示航拍地图，并截图保存，后面作为贴图所用。
地图说明：
推荐选择谷歌地图，方便后面的色调调整，下面是谷歌、百度、高德三家地图颜色对比情况，百度和高德基本没区别，从色调和精细程度上对比，选择谷歌地图更适合些。
第二步：黑白地图采集

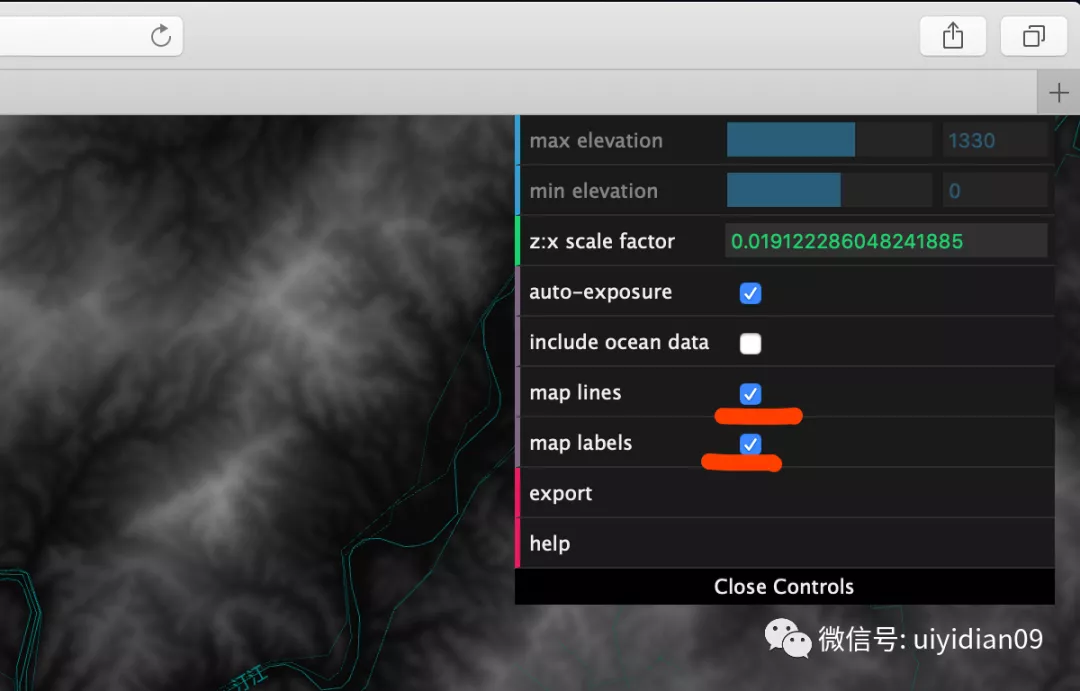

打开黑白地图网站：https://tangrams.github.io/heightmapper/找到相同的位置。区块位置选择好后，点击export把截图下载到本地。为方便定位查找，可把map lines和map labels打开。
第三步：航拍图及黑白图的处理
把黑白图和航拍图同时导入PS中，把航拍图和黑白图对齐。可以把航拍图透明图调低些，方便和黑白图对齐。对齐后透明度复位。

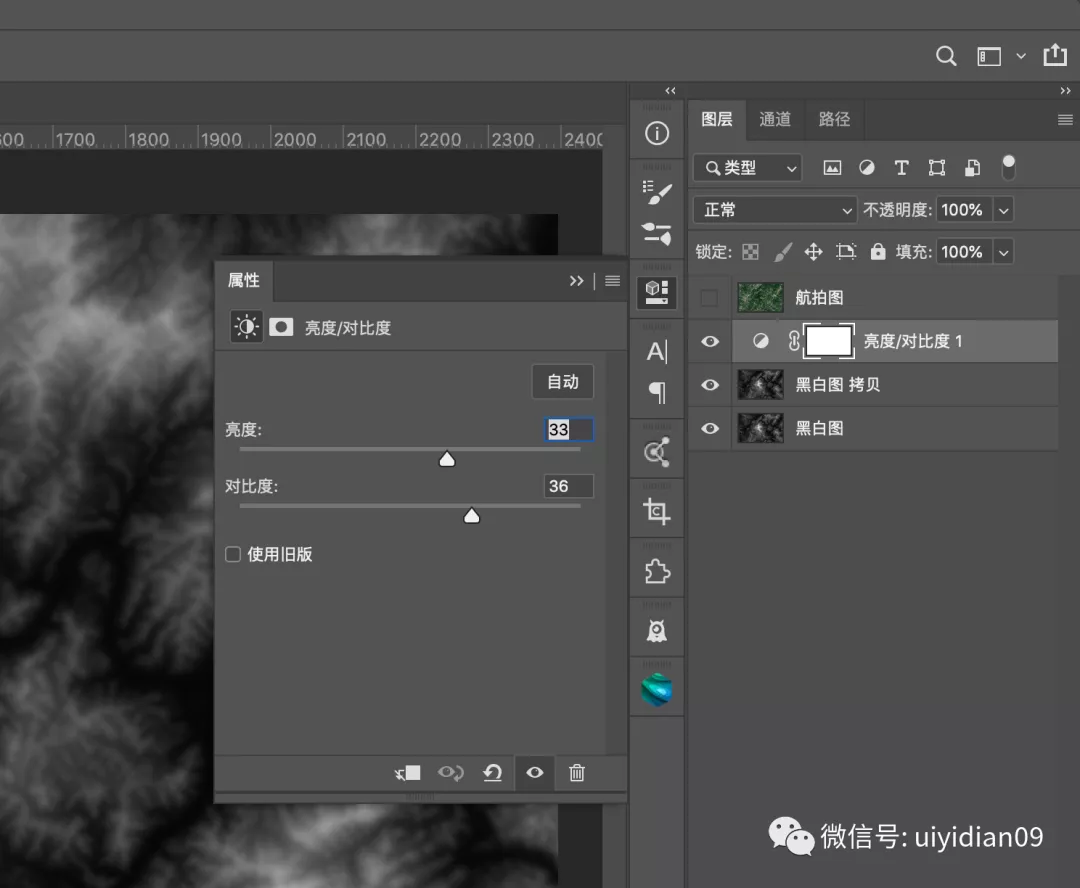

黑白图有点对比度不够，通过调整亮度对比度，增加黑白图的对比度。（黑白图是控制地图的高低，这里通过调整对比度优化地图的高低起伏，有助于视觉效果提升)
第四步，异形地图制作**

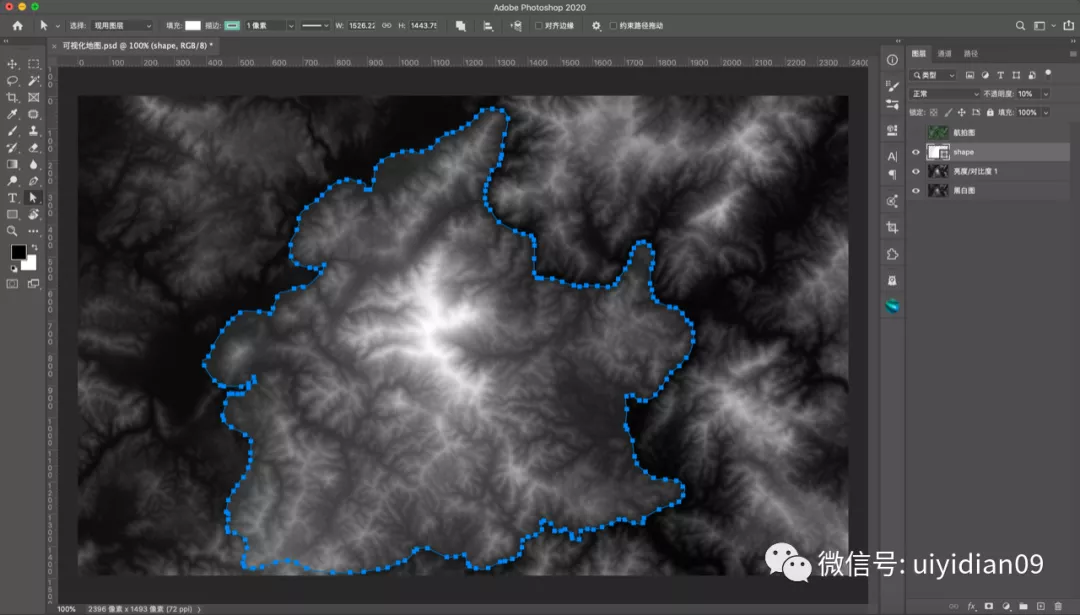

用钢笔工具勾出需要的位置，并把图层名称改成shape（切忌重点），不然无法把勾选区域生成。刚踩过的坑，版本更新后，需要更改图层名称，之初尝试了各种方法一直无法生成就是由于这里出现问题。
第五步：选择地图插件生成地图
打开3D Map Generator-Terrain 插件。
点击Create New Terrain。

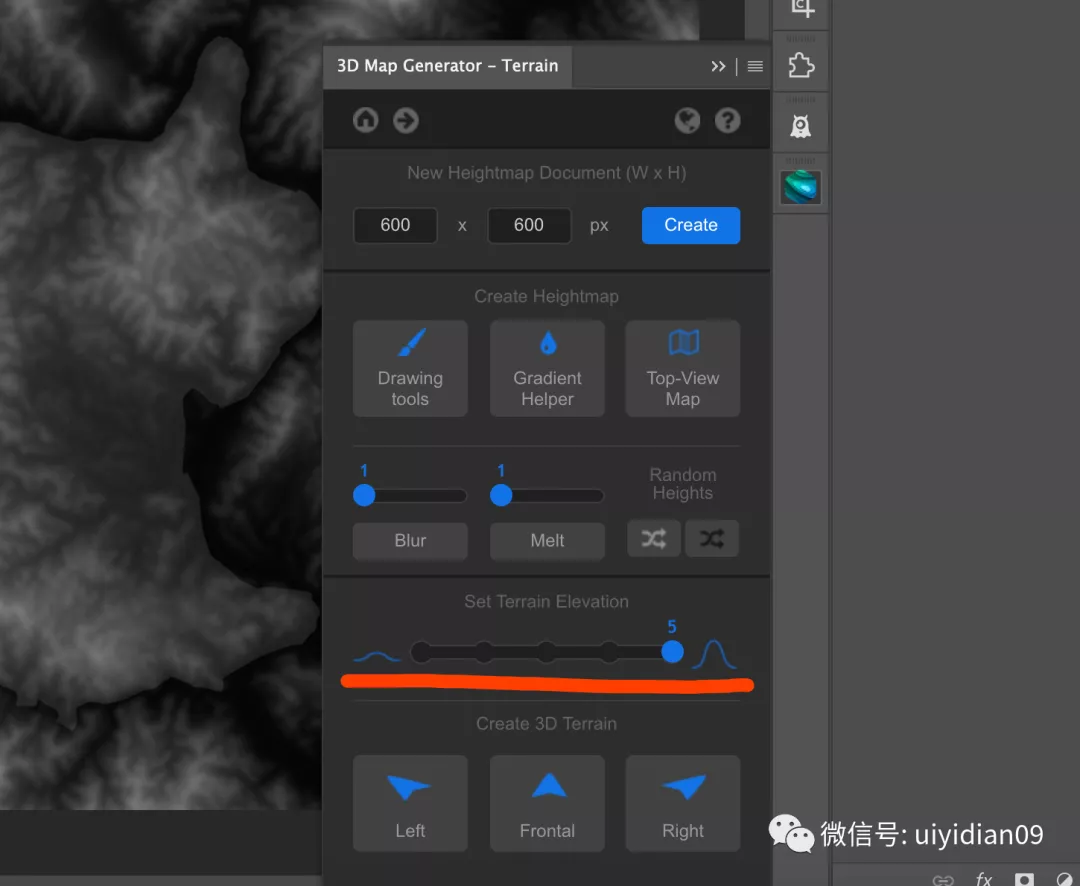

Set Terrain Elecation是控制地形高差的，5是最高，这里我们选择最大，高差大一些效果也会明显些。建议调大一点。选择完高程后，点击Create 3D Terrain下的Right。下面的Left、Frontal、Right分别是不同的透视方向。等待完成即可（生成时关闭航拍图图层）。

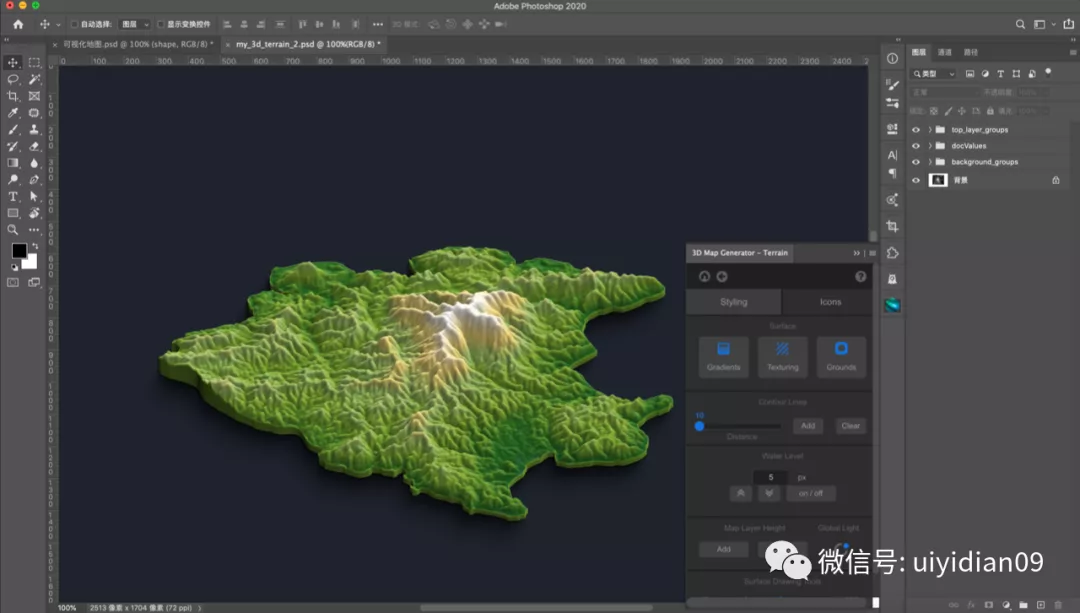

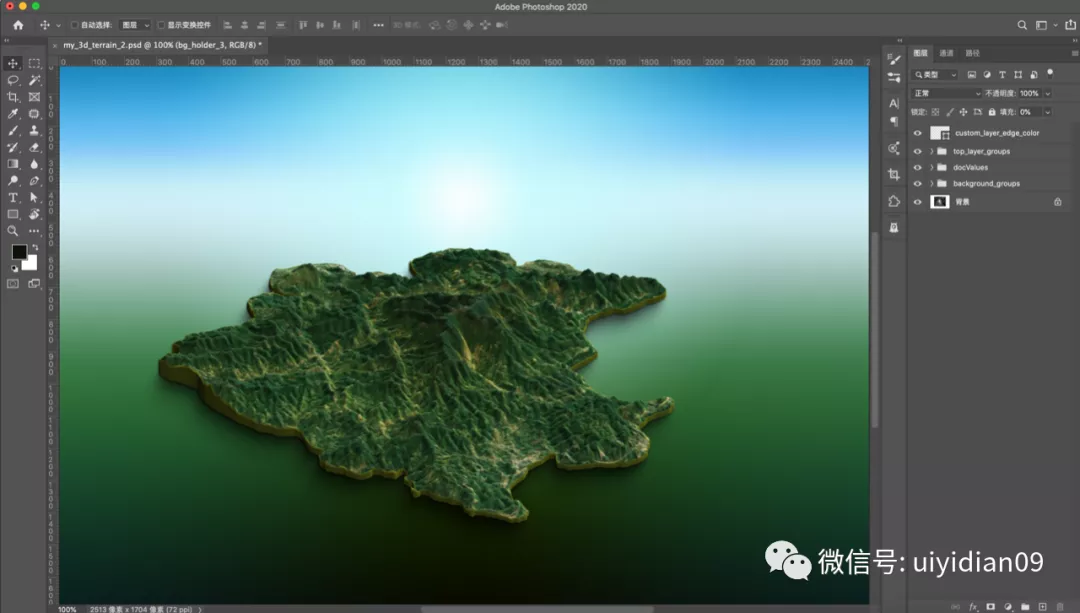

生成后效果
第六步：航拍图作为纹理应用及调整

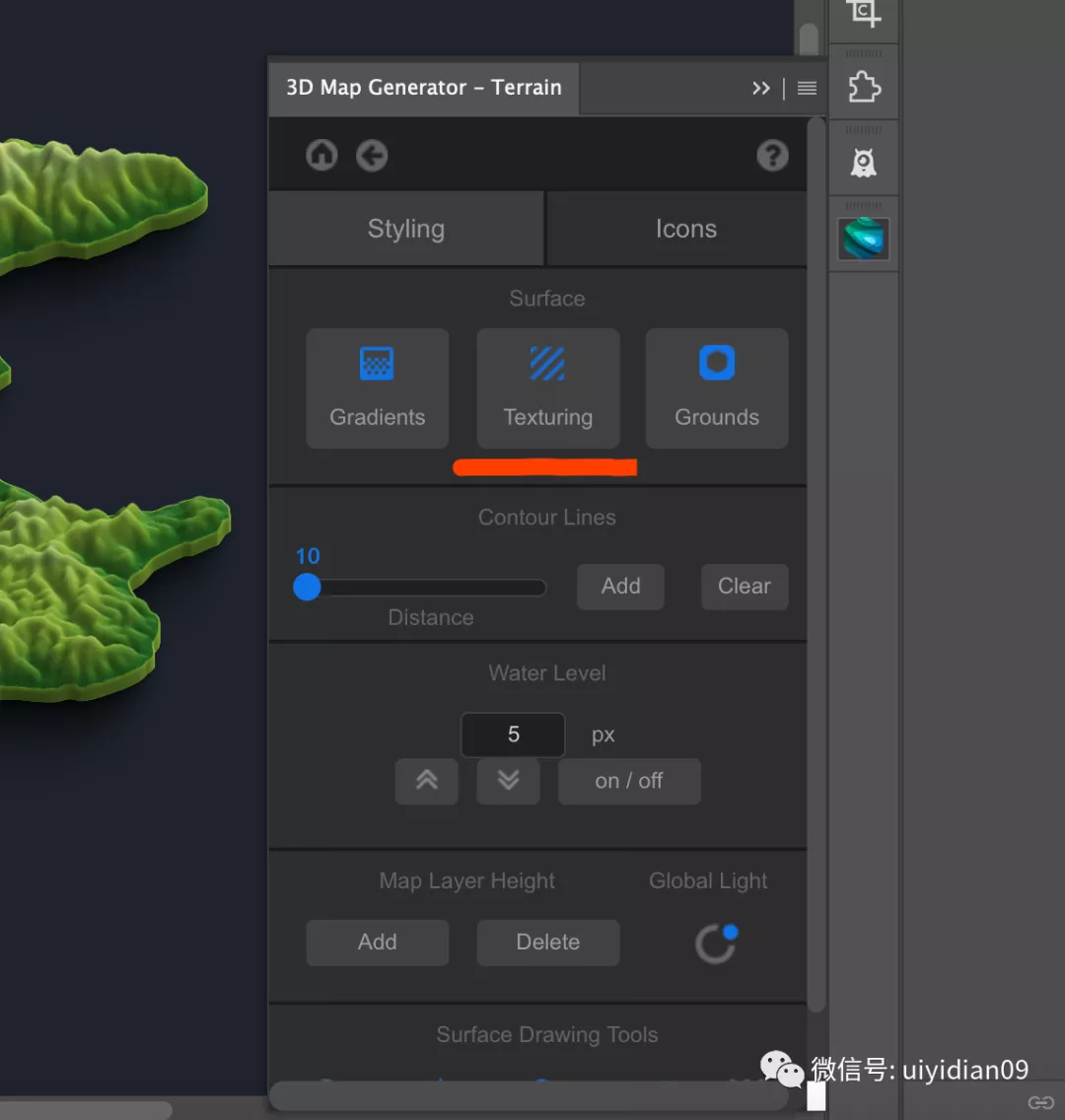

这部主要是替换地图纹理，点击Texturing

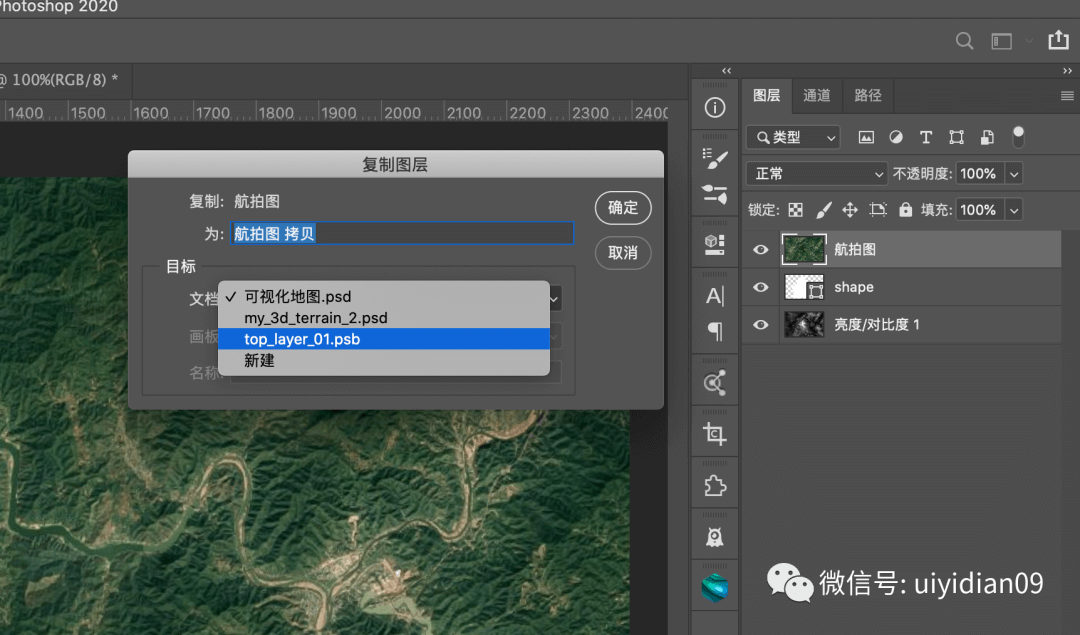

选择开始文件中的航拍图，把图层复制到新打开的文件中。并把新复制的图层纹理对齐。

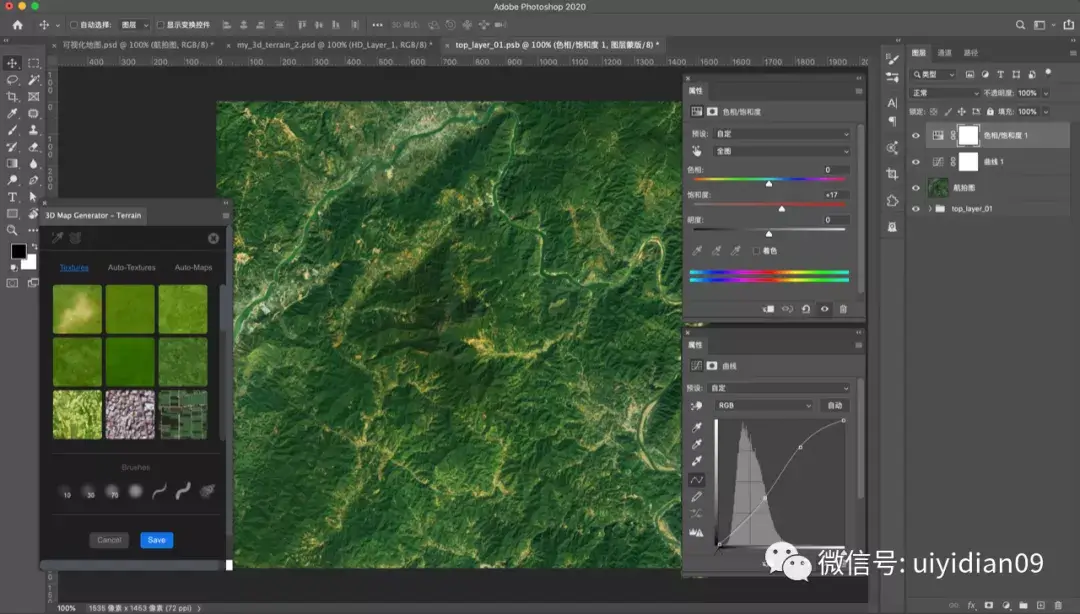

使效果更加细腻真实些，调整下地图的曲线和色相/饱和度，使得地图更有品质感，然后直接保存
保存后生成完整地图
第七步，地图侧面厚度颜色调整

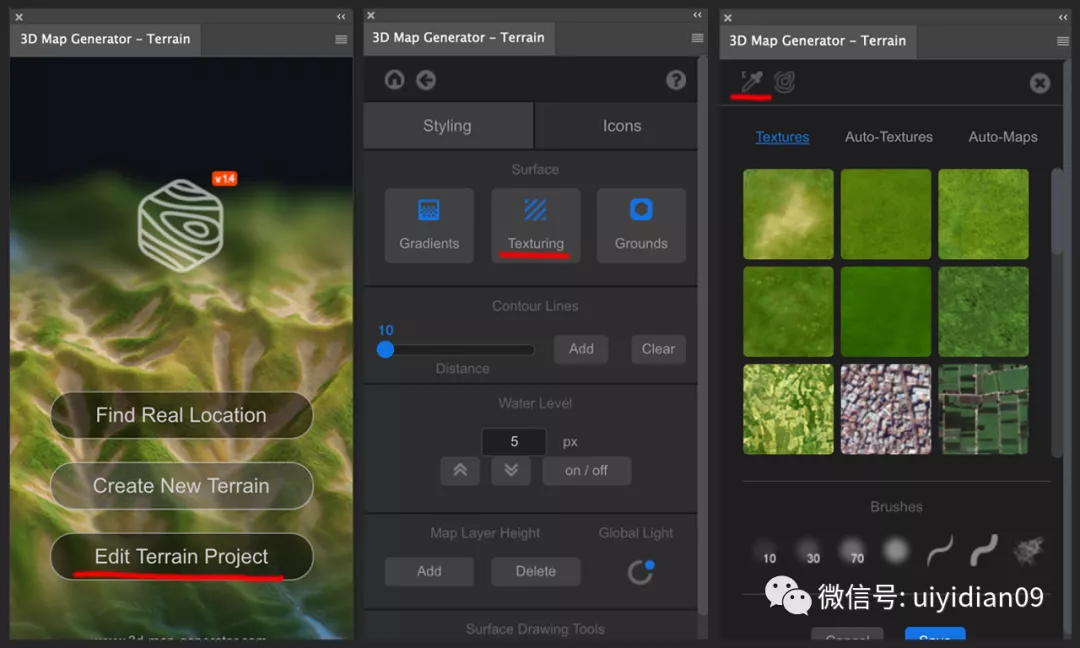

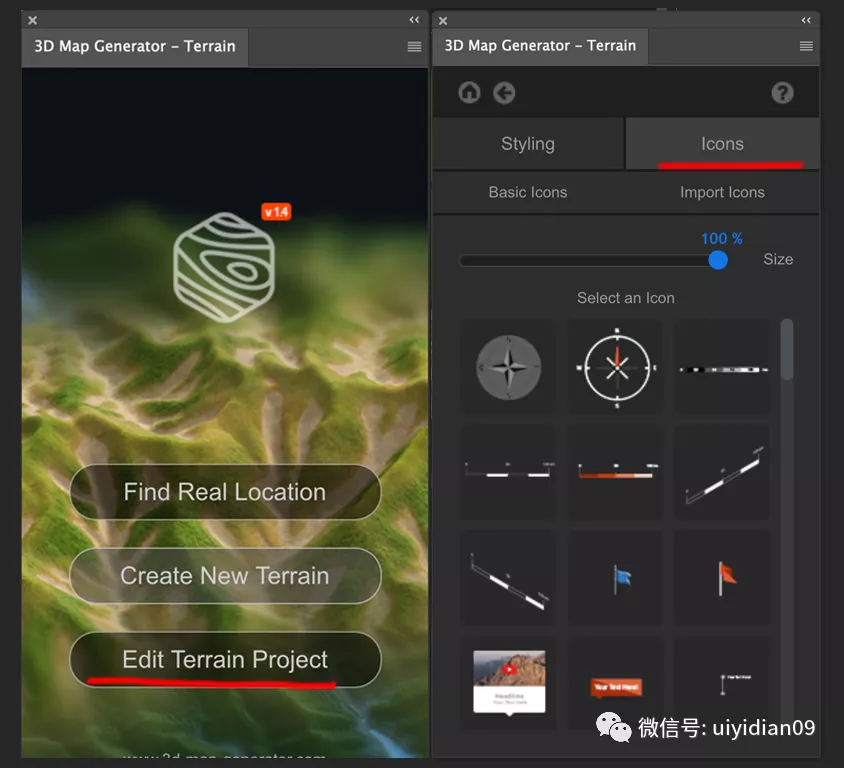

改变地图竖向高度颜色的话可以点击。Edit Terrain Project，然后在点击下图的左上角的吸管选择颜色
第八步：背景的调法

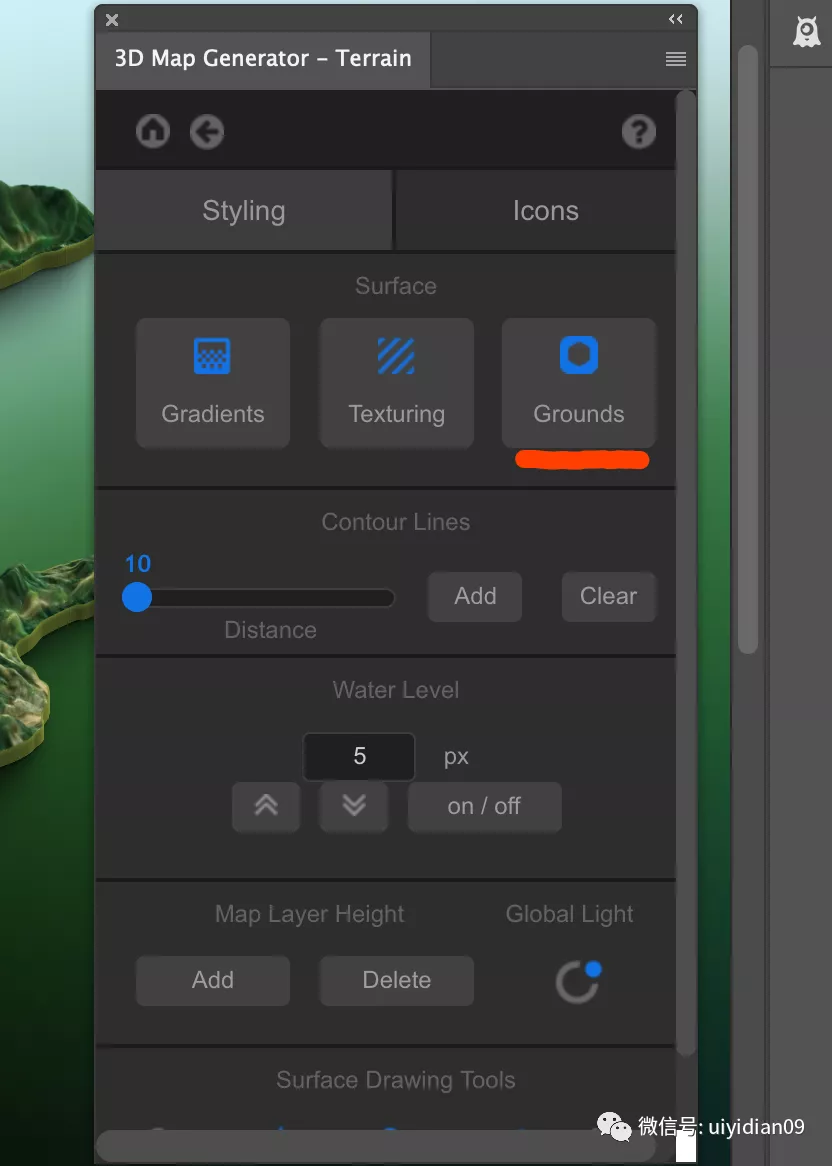

可以调整背景，点击Grounsd，里面有很多背景选项，也可以自己定义颜色。如果这些满足不了，可以自行新建背景层设计调整。
调整后效果：
第九步：地图信息内容的增加
同时可以添加一些2.5素材，用官方自带的素材做展示，点击Icons，可以选择一些符合需求的素材使用，素材库毕竟有限，可根据实际项目自行画一些素材使用。

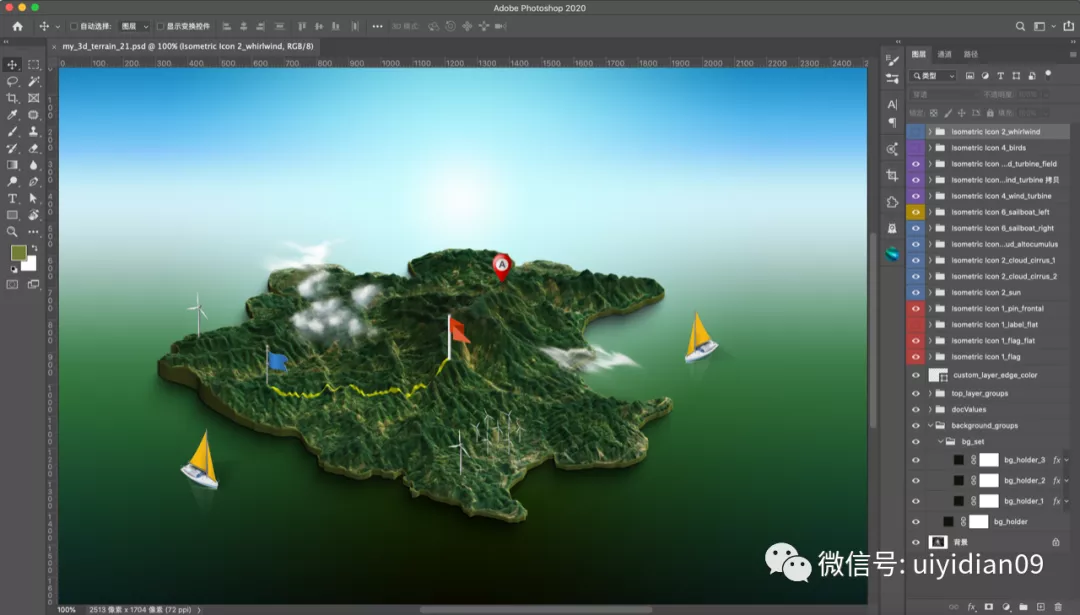

添加后的效果，到这里地图就基本完成了。
第十步：增加图表信息完成整体效果

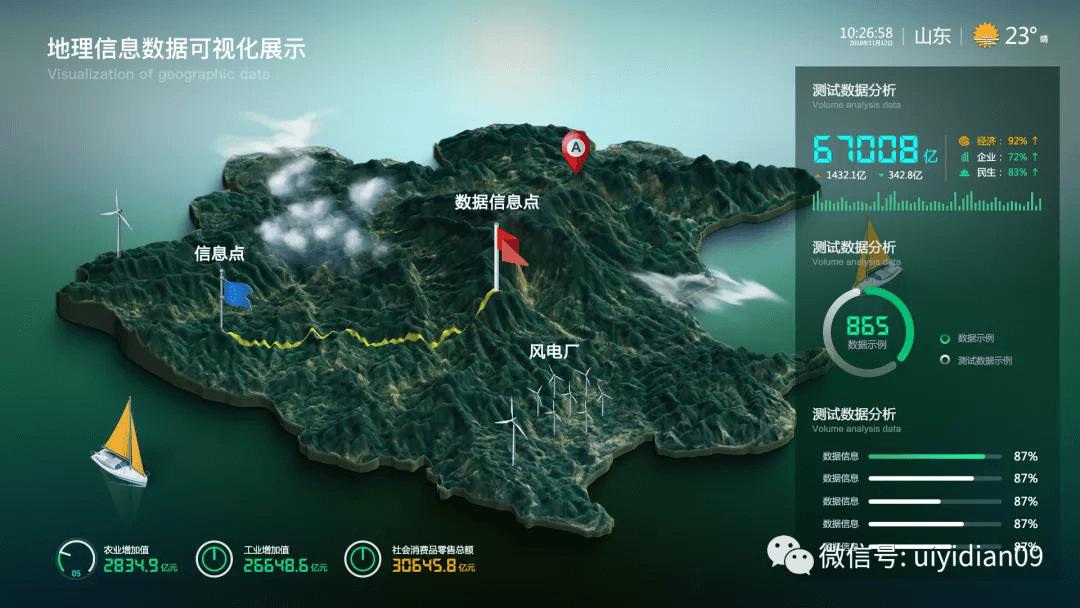

可根据项目需求把数据加入进来，进行设计。增加些图表信息。完成！
插件中功能很强大，比如调整海、湖、自己手动画地形等等，还有很多功能。
更多地图效果生成，其他的功能自行尝试，自行研究一番。

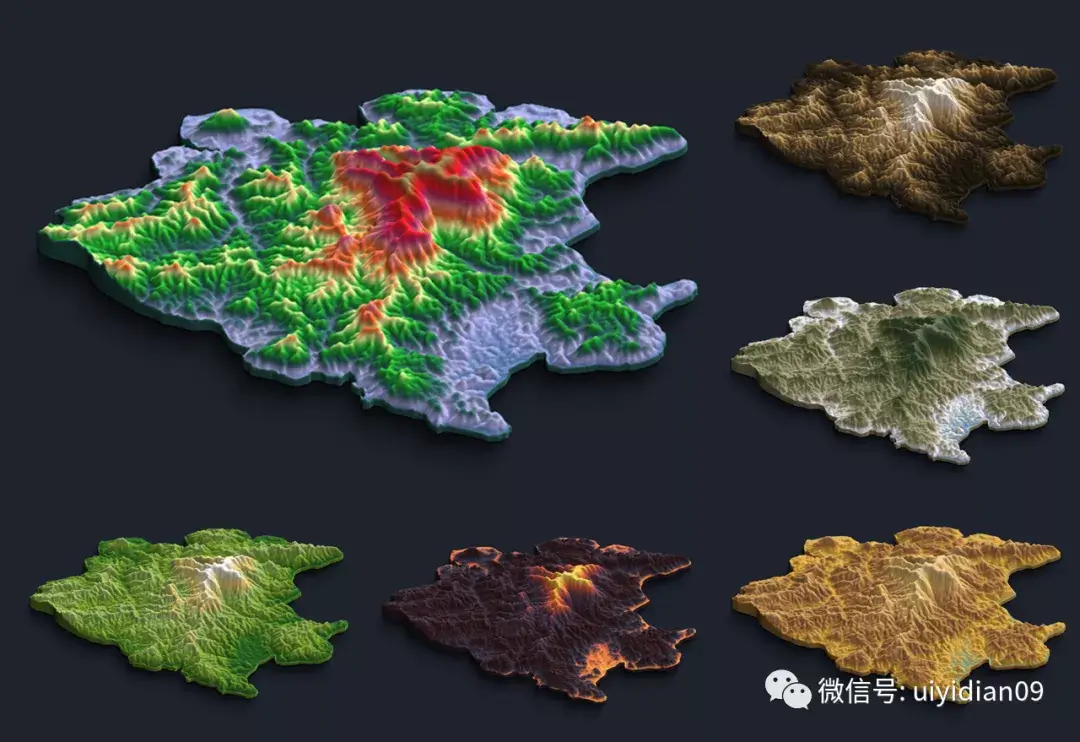

其他地图生成效果扩展
总结
1、推荐使用谷歌地图
2、谷歌地图和黑白地图一定要对齐，错位会有违和感
3、航拍图是好比三维软件中的贴图，黑白图是控制地图的高低起伏
4、做异性地图时，用钢笔勾选一定要是闭环，并且图层命名为“shape”
5、生成时选择高度时最好选择大一些，这样整体视觉会好一些
