背景
刚刚过去的 2021 年，在全球经济增长放缓、疫情时起时伏、中美关系摩擦不断、国家平台监管趋严等宏观趋势叠加影响下，很多互联网厂商都遭遇了明显的市值下滑以及亏损加大，裁员消息时有耳闻，所以在 2022 年，降本增效无疑将进一步成为业界大势所趋。 在保持业务形态和投入不变的前提下，降本增效一个显而易见的方法是提升现有资源利用率，而造成资源利用率不高的原因主要有如下几个：- 粗放的资源评估：研发更关注如何快速稳定的迭代产品需求，所以在服务部署时，一般按照最大流量来估计服务所需资源。但在线服务大都具有明显的潮汐特征，导致大部分时间段资源利用率都很低（10% 以下）从而造成浪费。
- 集群资源整合度不高：服务器的资源占用常常呈现非均衡状态，例如在线服务尤其是调用主链路上的扇出节点业务，高峰期往往呈现出 CPU 和带宽吃紧，但内存绰绰有余的情况。这导致虽然内存有冗余，但依然无法聚合等比例的其它闲置资源去形成有意义的计算实体。
- 业务部署隔离：因为东西部机房成本差异较大和以及容量规划等问题，很多企业会将在线机房、离线机房完全隔离开，这样不同 AZ 甚至不同地域间的在离线作业完全无法融合，资源池也无法互通流转。
在离线混部简介
企业的 IT 环境通常运行两大类进程，一类是在线服务，一类是离线作业。- 在线服务：运行时间长，服务流量及资源利用率有潮汐特征，时延敏感，对服务 SLA 要求极高，如消息流 Feed 服务、电商交易服务等。
- 离线作业：运行时间分区间，运行期间资源利用率较高，时延不敏感，容错率高，中断一般允许重运行，如 Hadoop 生态下的 MapReduce、Spark 作业。
在离线混部的成本价值
为了更形象的了解在离线混部的成本价值，我们来看一个中小型企业，4 核 8G 的机器一共有 1000 台，主要计算资源就是 4000 核，8000G。假设平均每台机器的资源使用率是 10%，那么实际使用的计算资源是 400010% = 400 核，800010% = 800G。如果我们能通过混部将资源利用率提升到 20%，那么我们只需要 500 台机器即可。假设 CPU 的平均价格是 300 元 / 核 / 年，内存的平均价格是 180 元 /G/ 年，就可以节省 2000300 + 4000 180 = 132w 元 / 年。 由此可见，在离线混部的成本价值是清晰可计算且收益巨大的。 业界实践来看，谷歌利用混部技术将资源利用率从 10% 提升到 60%，每年节省上亿美金。阿里等大厂也成功借助混部将资源利用率提升了 3 倍以上，成本节省可观。在离线混部的技术门槛
在离线混部虽然有明显的成本价值，但目前真正落地到生产环境的还是只有头部的一些大厂。究其原因，主要是在离线混部涉及服务观测、调度部署、容灾治理等多方面底层技术难题，甚至还包括组织成本核算、跨部门协同等非技术问题，有较高的实施门槛。总结起来，大致有以下几大挑战：可观测性体系
可观测性简单来说是通过检查系统输出来衡量系统内部状态的能⼒。从具体输出项来看，一般包括 metric、trace、log 三种方式，是系统健康运行的基石。在离线混部要追求更高的资源利用率，必然需要借助实时指标的反馈做出决策。但是可观测性在分布式及云原生时代，遇到了以下障碍:- 云原生的体系，决定了服务能力和服务规模随时都在动态调整，所以端上数据收集 、传输的成本大大增加，极端情况下甚至对服务本身性能造成侵扰。
- 可观测性输出要形成决策意义，需要基于一些维度进行归并、拟合、建模等操作，包括使用决策树到 AI 学习等一系列分析动作。在大服务体量和实时变动的背景下，可观测性输出的分析时延、准确性都面临很大挑战。
- 可观测性的可视化以及延展关联分析 (BI 报表等)，需要根据业务形态和需求进行深度定制，复杂性较高，缺乏直接能用的工具和手段。
调度决策
在离线混部的调度决策是决定混部效果的核心，目前主要有几种决策方式：- 整机分时复用：在固定的时间点 (比如凌晨以后) 跑离线作业，白天让出资源给在线服务。这种以时间维度切分的混部方式比较简单易理解，但整体资源利用率提升有限。
- 资源部分共享：将单机的资源整体划分为在线资源、离线资源以及在离线共享资源，各资源之间隔离，提前划分预留。这种从单机资源维度切分的混部方式比分时复用相对更精细一些，但是需要资源规格较大的机器切分才有意义。
- 资源完全共享：通过及时准确的资源预测手段、快速响应资源变化的能力，以及一套可以在资源水位发生变化时的服务保障措施，更高效自动化地实现机器资源复用。资源归属不预设，完全依据实时指标决策。
调度执行
由于在线服务和离线作业工作模式的差异，往往需要采用不同的调度器进行调度（比如K8s和Yarn）。混部场景下，在线调度器和离线调度器同时部署在集群中，当资源比较紧张的时候，调度器会发生资源冲突，只能重试，此时调度器的吞吐量和调度性能会受到较大影响，最终影响调度的 SLA。同时，对于大规模批量调度场景，原生的K8s只支持在线服务的调度，从而带来改造成本。资源隔离
容器的本质是一个受限制的进程，进程之间通过 namespace 做隔离，cgroups 做资源限制。在云原生时代，大部分业务资源都是基于容器来隔离和限制，但是在资源超售叠加混部场景下，CPU、内存等方面依然可能存在争抢。 例如在 CPU 方面，为了保证在线服务稳定性，普遍做法是进行绑核，将在线服务绑定在某个逻辑核心上避免其他业务占用。但是绑核对于有并行计算要求的服务并不友好，核数直接决定并行效率。 在内存方面，离线作业往往会读取大量文件数据，导致操作系统会做 page cache，而原生操作系统对 page cache 的管理是全局的，不是容器维度的。任务冲突时的资源保障
在线服务和离线作业属于不同的工作类型，将这两种负载部署在同一个节点上，会出现资源干扰，当资源紧张或者流量突发的时候，在线服务在资源使用上会受到离线作业的干扰。在离线混部最重要的目标，就是在保障在线服务和离线作业的 SLA 的同时，最大限度提高单机资源利用率。- 针对在线服务，需要尽量保证其服务在流量高峰时期与混部之前的指标波动控制在 5% 之内；
- 针对离线作业，不能因为优先级不如在线服务，就一直处于饥饿或者频繁驱逐状态，影响离线作业总的运行时间和 SLA。
服务平行扩缩容能力
将多个业务混部到一台机器或容器，则宕机可能影响十几个甚至几十个服务，这时候就要求服务有平滑且快速的扩缩容能力，实现分钟级的业务迁移。尤其是存储类的有状态服务，甚至涉及到存算分离架构的改造，从而带来一系列包括数据一致性、响应延时的问题。部门墙

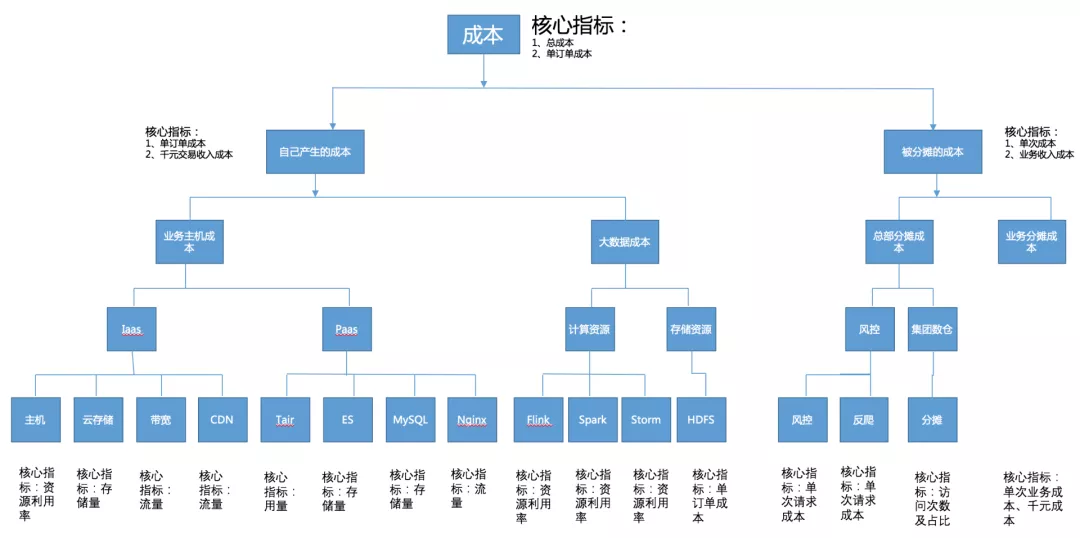

在企业内部，机器的产品线一般是固定的，成本和利用率也是按照产品线计算，所以通常情况下机器是不会在不同部门之间自由流转的。引入在离线混部之后，势必需要打破部门墙，对成本和利用率计算有一个能融合能分解的调整，才能准确反映出混部的巨大成本价值并持续精细化运营。以下是美团某部门精细化成本运营后的分解图：
业界在离线混部方案解析
方案拆分
通过对目前业界在离线方案方案的分析，我们可以抽象出在离线混部方案的三个划分维度：- 从在离线混部的隔离类型上，可以分为独占内核和共享内核，主要取决于混部的服务内核是否独立。如果服务是混部于同一台物理机上，属于共享内核；如分属于不同物理机，则属于独占内核。
- 从在离线混部的部署底座上，可以分为物理机部署和容器部署。
- 从在离线混部的调度决策上，可以分为静态决策和动态决策。判断标准是调度决策所依赖的元素是否依赖运行过程中的实时指标。如是则属于动态决策，反之则属于静态决策。动态决策资源利用率更高，但是要做好突发状况时的资源保障。
独占内核 + 物理机 + 静态决策
这种组合属于入门级的在离线混部选择，比如物理机运行服务且分时整机腾挪。好处是能够快速实现在离线混部，收获成本降低的红利。技术门槛上，这种方式规避了前面说的复杂的资源隔离问题，并且调度决策足够清晰，服务部署节奏有明确的预期，整个系统可以设计得比较简单。
缺点是没有充分发挥出在离线混部的资源利用率潜力，目前主要是一些初创企业在应用。阿里早期在大促期间，将所有离线作业节点下线换上在线服务，也可以看做这种形态的近似版本。
独占内核 + 容器 + 动态决策

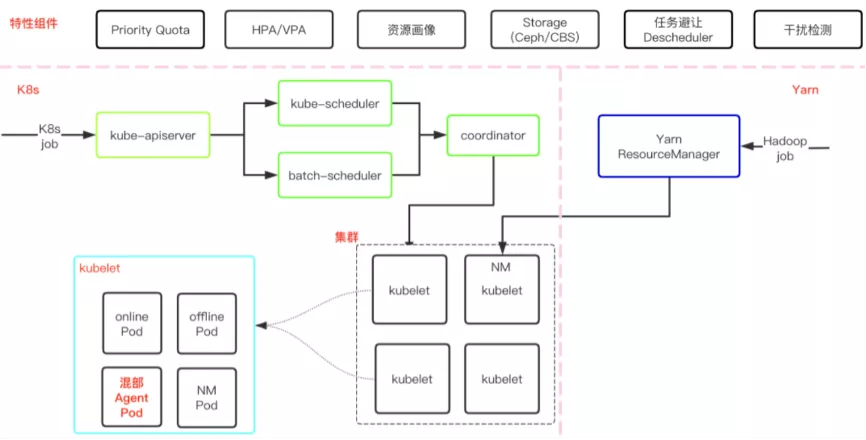

在这种模型下，业务开发人员将服务部署在云原生部署平台，选择某些指标（大部分伴随着流量潮汐特性）来衡量服务负载，平台会按照业务指定规则对服务节点数量扩缩容。当流量低峰期来临时，随着业务节点数量的减少，在线服务会有大量碎片资源释放，部署平台会整理碎片资源，将碎片资源化零为整后，以整机的方式将资源租借给离线作业使用。 比较典型的是字节跳动的方案，架构图如下所示:
共享内核 + 容器 + 动态决策
与上述几种方案最大的不同在于，转让的资源规则是动态决策的。在一个大企业中，服务数量数以万计，要求所有在线服务制定扩缩容决策是很难做到的。同时，业务在部署服务时更关注服务稳定性，常常按照最大流量评估资源，这样就导致流量低峰期有大量的资源浪费。 比较典型的是百度、腾讯、快手的方案，这里以腾讯方案为例：
- 在线服务资源视角，看到的是节点资源总体容量，比如当前物理机上总共有 126 核 CPU；
- 离线作业资源视角，看到的是节点的空闲负载，比如当前物理机还有 64 核 CPU 是空闲的；
- 在线服务按照资源容量调度服务；
- 离线作业按照节点负载调度服务；
这类模型实施的难度在于资源隔离，如何避免或降低离线对在线的影响是混部方案是否成功的关键。各大厂在资源隔离方面都做了很多努力，比如更全面的指标收集、更智能的负载预判、更合理的在线资源冗余度、更精细的 eBPF 等。即使在资源隔离方面做了非常多的努力，还是难以避免共享内核模型中离线对在线的影响，方案中一般都搭配着干扰探测，当探测到在线服务受到影响时，及时止损。
开源在离线混部的快速实现方案

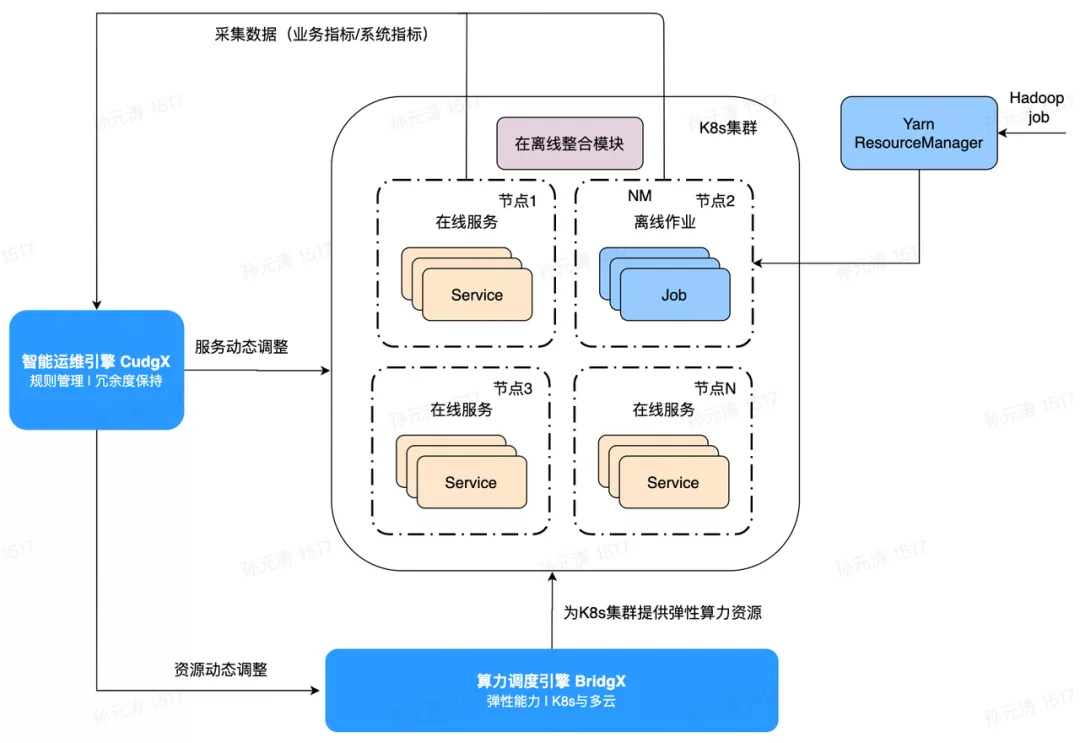

从上述在离线混部方案的分析中可以看出，如果有比较强的研发实力，能够较好解决第三部分中讲到的几乎所有技术门槛，就可以挑战共享内核 + 容器 + 动态决策组合的方案，以追求极致的资源利用率和成本优化效果。如果公司研发团队在底层技术积累比较少，想快速、安全、低成本地用上在离线混部，先享受部分混部的成本优化红利，则独占内核 + 容器 + 动态决策组合的方案是首选。 结合业界绝大多数企业的实际场景，我们推出了一套一站式在离线混部方案，由算力调度引擎 BridgX 和智能运维引擎 CudgX 两个核心组件构成，如下图所示：
- BridgX：算力调度引擎，在算力层面为在离线混部提供基础的算力调度能力，包括跨云调度能力、K8s 容器及大规格裸金属服务器切割能力以及快速弹性伸缩能力。
- CudgX：智能运维引擎，为在离线混部提供自动化压测、服务指标度量、容量评估等能力，精准刻画在离线作业的资源使用画像。
- CudgX 负责收集服务指标，通过配置冗余度规则保持服务和节点的冗余度。当流量低峰时，CudgX 对服务节点缩容，触发在离线整合模块转让逻辑。当流量高峰时，CudgX 对服务节点扩容，触发在离线整合模块回收逻辑。
- 同时 CudgX 还会评估在线资源的冗余度，当在线资源冗余度过低时，CudgX 会触发 K8s 扩容逻辑，借助 BridgX 申请资源，完成在线资源扩容。当资源冗余度回归正常时则将资源退还，保证资源充足的情况下成本可控。
- 离线整合模块负责完成转让和回收逻辑，当在离线整合模块发现在线资源有足够多的碎片资源可以回收时，会进行一次碎片资源整理统计，将碎片资源整合为完整物理机转让给离线作业使用。当在离线整合模块发现在线资源冗余度不足时，会触发资源回收逻辑，将转让给离线作业的资源回收，完成回收逻辑。
总结
在离线混部对资源利用率提升、降低成本都有公认的明显作用，但在离线混部又是一个庞大而复杂的工程，涉及多个组件以及多个团队的协同合作。在离线混部也是一个持续优化的过程。各家大厂都投入了相当长的时间研究才开始放量铺开。我们期望通过借鉴业界成熟的混部方案，以云原生低门槛一站式的方式让在离线混部在更多企业落地，帮助业务摆脱成本烦恼，助力企业成功！
