视觉映射组件，将数据映射到视觉元素；visualMap 组件可以定义多个，从而可以同时对数据中的多个维度进行视觉映射
visualMap文档 https://echarts.apache.org/zh/option.html#visualMap

视觉元素可以是：

  • symbol: 图元的图形类别
  • symbolSize: 图元的大小
  • color: 图元的颜色。
  • colorAlpha: 图元的颜色的透明度
  • opacity: 图元以及其附属物（如文字标签）的透明度
  • colorLightness: 颜色的明暗度
  • colorSaturation: 颜色的饱和度
  • colorHue: 颜色的色调

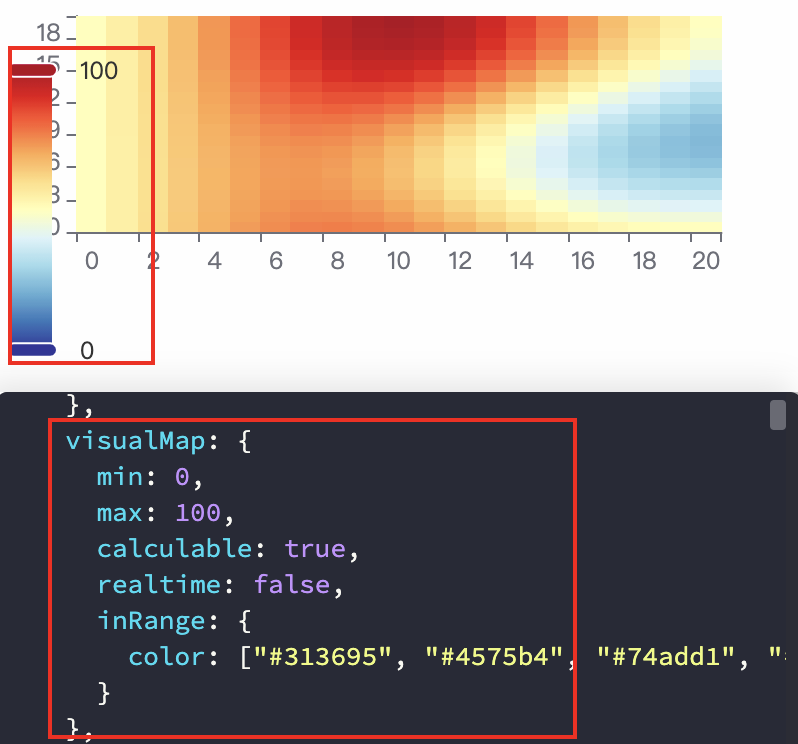

简单的 visualMap配置

  1. const option = {
  2.   visualMap: [
  3.     { // 第一个 visualMap 组件
  4.         type: 'continuous', // 定义为连续型 visualMap
  5.     },
  6.     { // 第二个 visualMap 组件
  7.       type: 'piecewise', // 定义为分段型 visualMap
  8.     }
  9.   ],
  10. };
  12. visualMap: {
  13.     min: 0,
  14.     max: 100,
  15.     calculable: true,
  16.     realtime: false,
  17.     inRange: {
  18.       colorLightness: [0, 1], // 明暗度范围是 0 - 1
  19.       color: ["#313695", "#4575b4", "#74add1", "#abd9e9", "#e0f3f8", "#ffffbf", "#fee090", "#fdae61", "#f46d43", "#d73027", "#a50026"]
  20.     }
  21.   },


visualMap属性

  1. visualMap = [
  2.     {
  3.         show: true, //是否显示 visualMap-continuous 组件。如果设置为 false，不会显示，但是数据映射的功能还存在
  4.         type: "continuous", // 定义为连续型 viusalMap
  5.         min: 10, //指定 visualMapContinuous 组件的允许的最小值
  6.         max: 100, //指定 visualMapContinuous 组件的允许的最大值
  7.         range: [15, 40], //指定手柄对应数值的位置。range 应在 min max 范围内
  8.         calculable: true, //是否显示拖拽用的手柄（手柄能拖拽调整选中范围）
  9.         realtime: true, //拖拽时，是否实时更新
  10.         inverse: false, //是否反转 visualMap 组件
  11.         precision: 0, //数据展示的小数精度，默认为0，无小数点
  12.         itemWidth: 20, //图形的宽度，即长条的宽度。
  13.         itemHeight: 140, //图形的高度，即长条的高度。
  14.         align: "auto", //指定组件中手柄和文字的摆放位置.可选值为：'auto' 自动决定。'left' 手柄和label在右。'right' 手柄和label在左。'top' 手柄和label在下。'bottom' 手柄和label在上。
  15.         text: ["High", "Low"], //两端的文本
  16.         textGap: 10, //两端文字主体之间的距离，单位为px
  17.         dimension: 2, //指定用数据的『哪个维度』，映射到视觉元素上。『数据』即 series.data。 可以把 series.data 理解成一个二维数组,其中每个列是一个维度,默认取 data 中最后一个维度
  18.         seriesIndex: 1, //指定取哪个系列的数据，即哪个系列的 series.data,默认取所有系列
  19.         hoverLink: true, //鼠标悬浮到 visualMap 组件上时，鼠标位置对应的数值 在 图表中对应的图形元素，会高亮
  20.         inRange: {
  21.             //定义 在选中范围中 的视觉元素
  22.             color: ["#121122", "rgba(3,4,5,0.4)", "red"],
  23.             symbolSize: [30, 100],
  24.         },
  25.         outOfRange: {
  26.             //定义 在选中范围外 的视觉元素。
  27.             color: ["#121122", "rgba(3,4,5,0.4)", "red"],
  28.             symbolSize: [30, 100],
  29.         },
  30.         zlevel: 0, //所属图形的Canvas分层，zlevel 大的 Canvas 会放在 zlevel 小的 Canvas 的上面
  31.         z: 2, //所属组件的z分层，z值小的图形会被z值大的图形覆盖
  32.         left: "center", //组件离容器左侧的距离,'left', 'center', 'right','20%'
  33.         top: "top", //组件离容器上侧的距离,'top', 'middle', 'bottom','20%'
  34.         right: "auto", //组件离容器右侧的距离,'20%'
  35.         bottom: "auto", //组件离容器下侧的距离,'20%'
  36.         orient: "vertical", //图例排列方向
  37.         padding: 5, //图例内边距，单位px  5  [5, 10]  [5,10,5,10]
  38.         backgroundColor: "transparent", //标题背景色
  39.         borderColor: "#ccc", //边框颜色
  40.         borderWidth: 0, //边框线宽
  41.         textStyle: mytextStyle, //文本样式
  42.         formatter: function (value) {
  43.             //标签的格式化工具。
  44.             return "aaaa" + value; // 范围标签显示内容。
  45.         },
  46.     },
  47.     {
  48.         show: true, //是否显示 visualMap-continuous 组件。如果设置为 false，不会显示，但是数据映射的功能还存在
  49.         type: "piecewise", // 定义为分段型 visualMap
  50.         splitNumber: 5, //对于连续型数据，自动平均切分成几段。默认为5段
  51.         pieces: [
  52.             //自定义『分段式视觉映射组件（visualMapPiecewise）』的每一段的范围，以及每一段的文字，以及每一段的特别的样式
  53.             { min: 1500 }, // 不指定 max，表示 max 为无限大（Infinity）。
  54.             { min: 900, max: 1500 },
  55.             { min: 310, max: 1000 },
  56.             { min: 200, max: 300 },
  57.             { min: 10, max: 200, label: "10 到 200（自定义label）" },
  58.             { value: 123, label: "123（自定义特殊颜色）", color: "grey" }, // 表示 value 等于 123 的情况。
  59.             { max: 5 }, // 不指定 min，表示 min 为无限大（-Infinity）。
  60.         ],
  61.         categories: ["严重污染", "重度污染", "中度污染", "轻度污染", "良", "优"], //用于表示离散型数据（或可以称为类别型数据、枚举型数据）的全集
  62.         min: 10, //指定 visualMapContinuous 组件的允许的最小值
  63.         max: 100, //指定 visualMapContinuous 组件的允许的最大值
  64.         minOpen: true, //界面上会额外多出一个『< min』的选块
  65.         maxOpen: true, //界面上会额外多出一个『> max』的选块。
  66.         selectedMode: "multiple", //选择模式，可以是：'multiple'（多选）。'single'（单选）。
  67.         inverse: false, //是否反转 visualMap 组件
  68.         precision: 0, //数据展示的小数精度，默认为0，无小数点
  69.         itemWidth: 20, //图形的宽度，即长条的宽度。
  70.         itemHeight: 140, //图形的高度，即长条的高度。
  71.         align: "auto", //指定组件中手柄和文字的摆放位置.可选值为：'auto' 自动决定。'left' 手柄和label在右。'right' 手柄和label在左。'top' 手柄和label在下。'bottom' 手柄和label在上。
  72.         text: ["High", "Low"], //两端的文本
  73.         textGap: 10, //两端文字主体之间的距离，单位为px
  74.         showLabel: true, //是否显示每项的文本标签
  75.         itemGap: 10, //每两个图元之间的间隔距离，单位为px
  76.         itemSymbol: "roundRect", //默认的图形。可选值为： 'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow'
  77.         dimension: 2, //指定用数据的『哪个维度』，映射到视觉元素上。『数据』即 series.data。 可以把 series.data 理解成一个二维数组,其中每个列是一个维度,默认取 data 中最后一个维度
  78.         seriesIndex: 1, //指定取哪个系列的数据，即哪个系列的 series.data,默认取所有系列
  79.         hoverLink: true, //鼠标悬浮到 visualMap 组件上时，鼠标位置对应的数值 在 图表中对应的图形元素，会高亮
  80.         inRange: {
  81.             //定义 在选中范围中 的视觉元素
  82.             color: ["#121122", "rgba(3,4,5,0.4)", "red"],
  83.             symbolSize: [30, 100],
  84.         },
  85.         outOfRange: {
  86.             //定义 在选中范围外 的视觉元素。
  87.             color: ["#121122", "rgba(3,4,5,0.4)", "red"],
  88.             symbolSize: [30, 100],
  89.         },
  90.         zlevel: 0, //所属图形的Canvas分层，zlevel 大的 Canvas 会放在 zlevel 小的 Canvas 的上面
  91.         z: 2, //所属组件的z分层，z值小的图形会被z值大的图形覆盖
  92.         left: "center", //组件离容器左侧的距离,'left', 'center', 'right','20%'
  93.         top: "top", //组件离容器上侧的距离,'top', 'middle', 'bottom','20%'
  94.         right: "auto", //组件离容器右侧的距离,'20%'
  95.         bottom: "auto", //组件离容器下侧的距离,'20%'
  96.         orient: "vertical", //图例排列方向
  97.         padding: 5, //图例内边距，单位px  5  [5, 10]  [5,10,5,10]
  98.         backgroundColor: "transparent", //标题背景色
  99.         borderColor: "#ccc", //边框颜色
  100.         borderWidth: 0, //边框线宽
  101.         textStyle: mytextStyle, //文本样式
  102.         formatter: function (value) {
  103.             //标签的格式化工具。
  104.             return "aaaa" + value; // 范围标签显示内容。
  105.         },
  106.     },
  107. ];
