1. 首先在纸上花个草稿，熟练之后，做到拓扑在心中

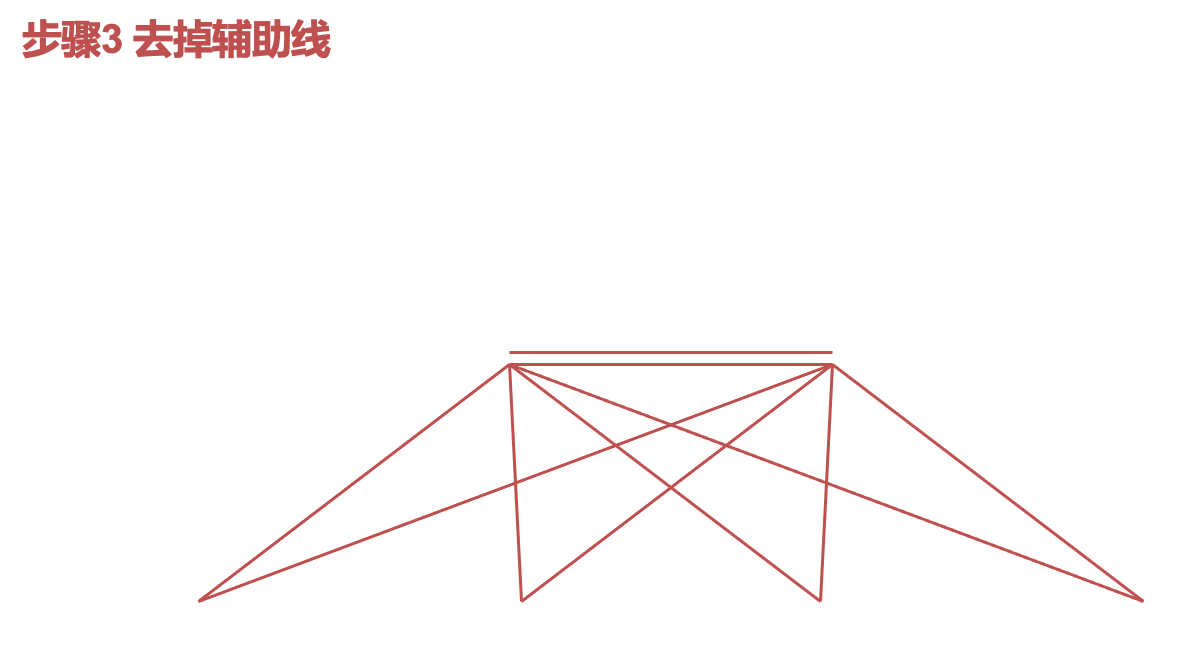

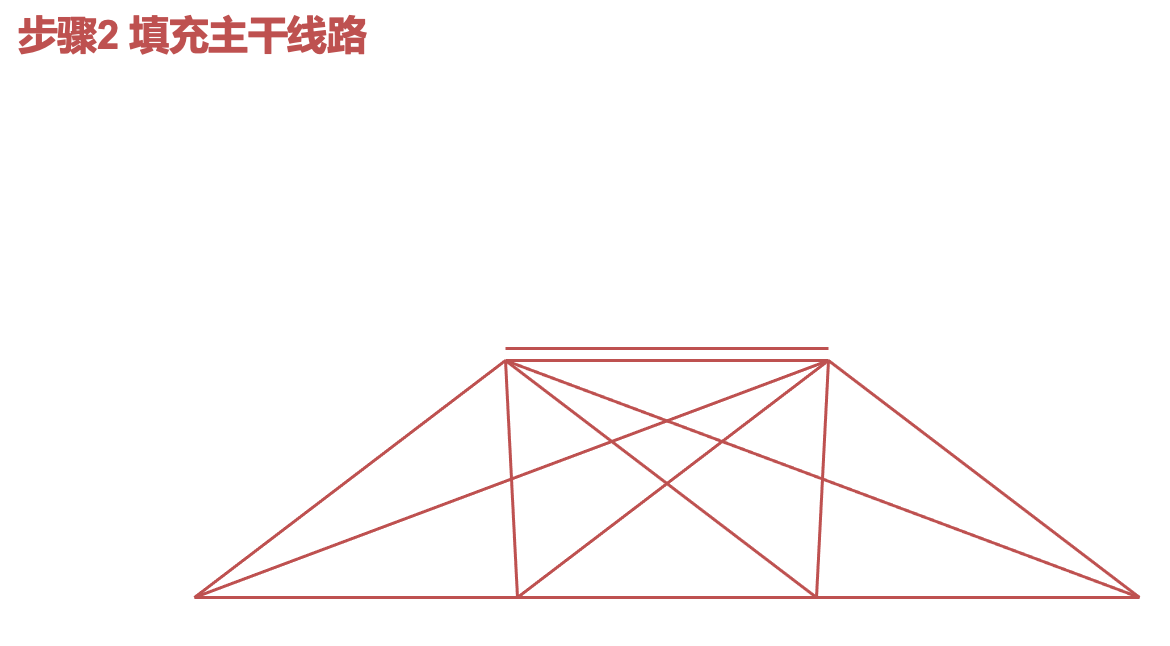

  2. 通过辅助手段描绘拓扑框架，利用好线条和框架色块（可根据业务逻辑模块）
  3. 放置网络设备图标
  4. 标记信息元素
  5. 完善外围元素

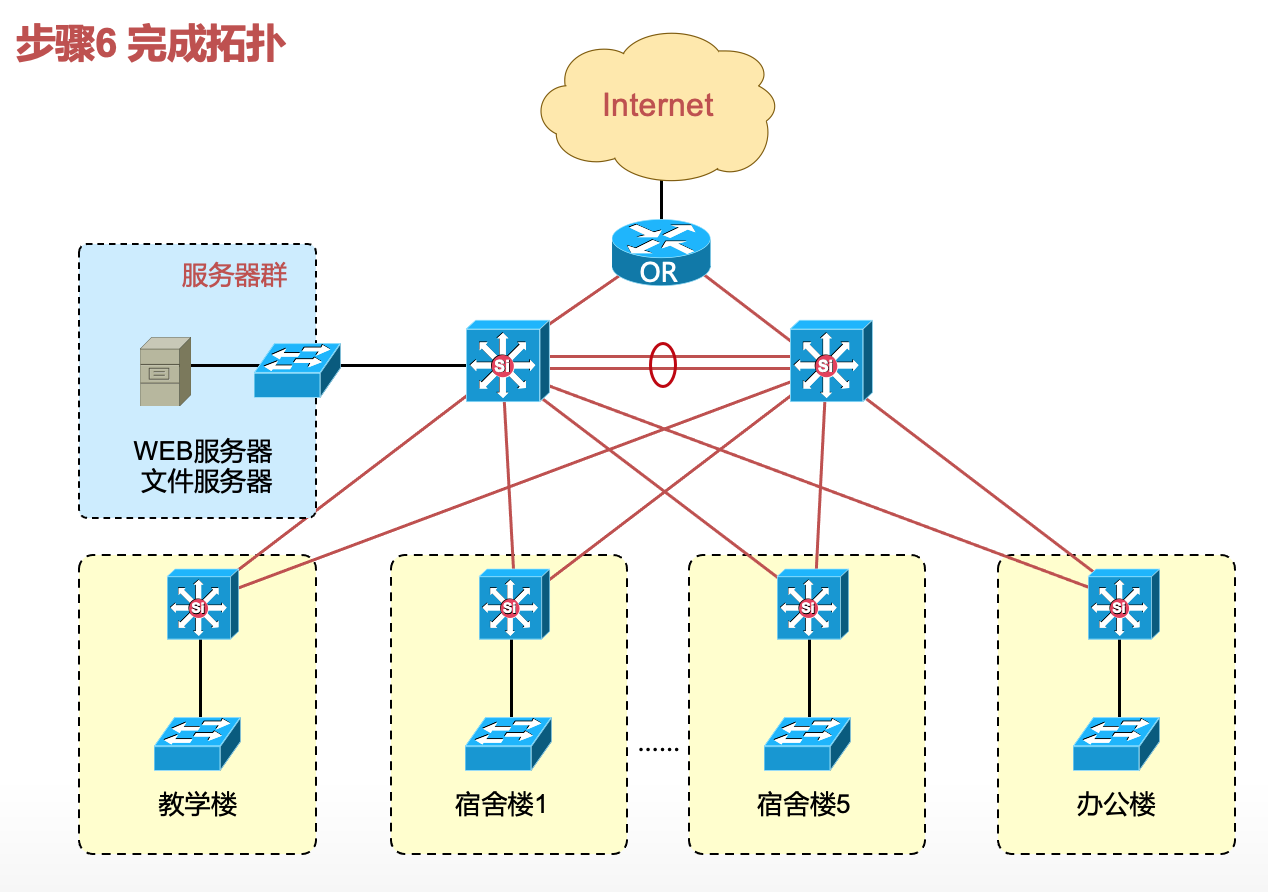

  6. 完成整体绘制

拓扑绘制思路

并非所有的拓扑都需要照搬照抄上述步骤来完成，
有些拓扑异常复杂，更非简单几步就能完成。
根据物理网络环境，结合客户业务逻辑结构，最终落地成逻辑的网络拓扑图，
其实体现的是工程师对客户网络环境、网络需求、网络协议等的综合理解

绘制摘要

  1. 准确呈现网络逻辑结构
  2. 网络层次分明易读，设备使用情况及互联情况清晰
  3. 网络关键节点信息完善、准确
  4. 重点突出，可适当取舍
  5. 图例注释完善，拓扑格式统一
  6. 符合工业规范（如果是工程制图）


拓扑图绘制细节

先构图、再框架、接着设备和标示
图标大小、标示位置要合理
拓扑呈现完整、格式统一、布局整洁不凌乱
拓扑元素要规范

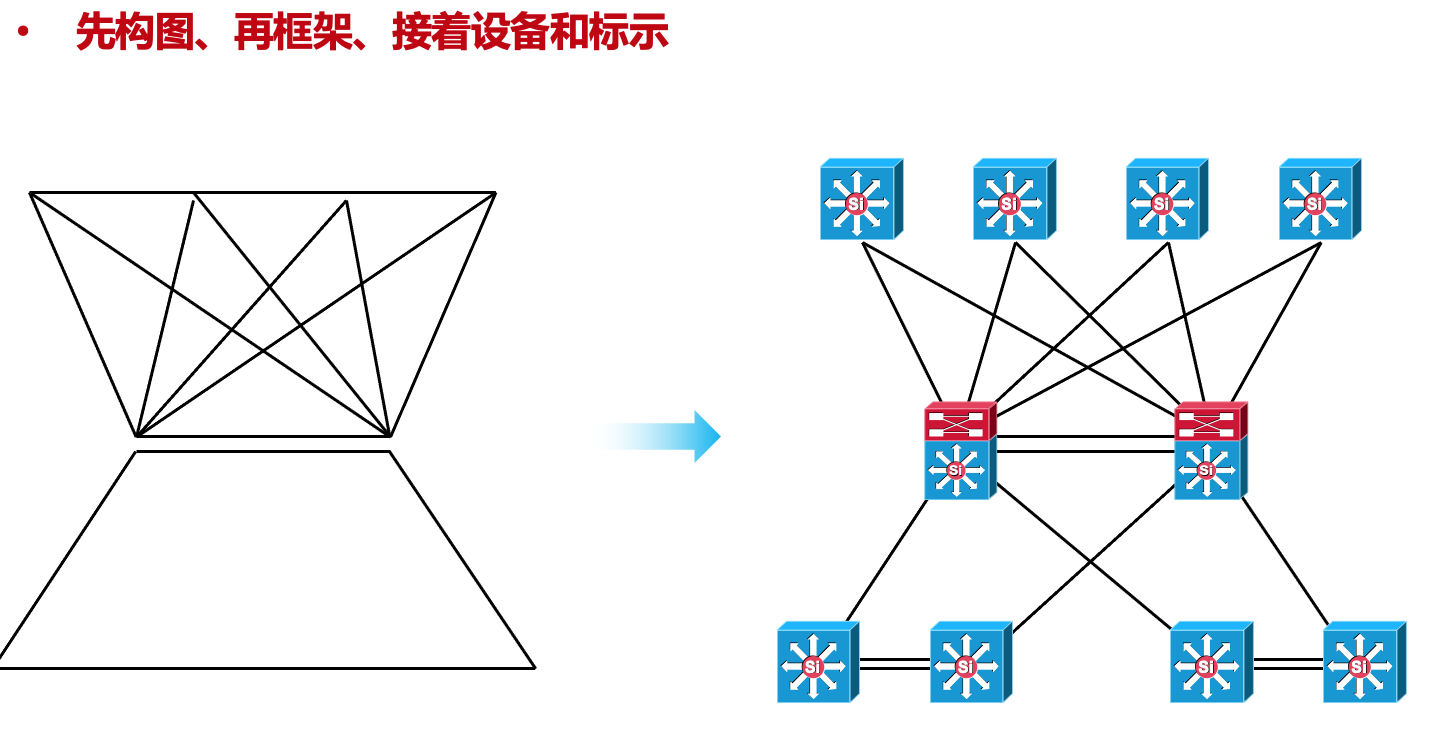

先构图、再框架、接着设备和标示

拓扑的“构图”很重要，一张大型的拓扑，如果构图和排版合理，
用一个PPT是可以放下的，
清晰的构图可以非常直观的反应网络架构和业务逻辑结构

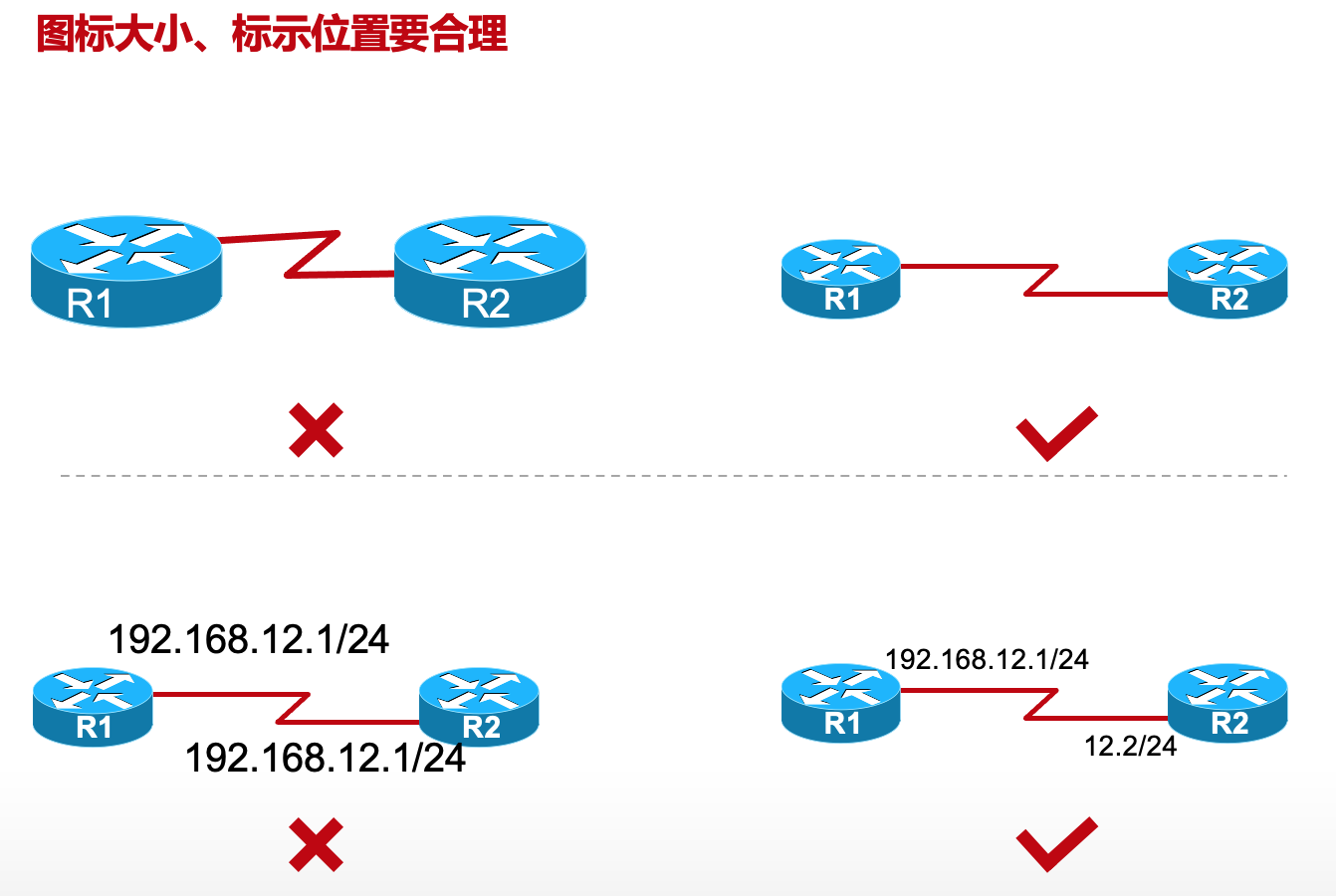

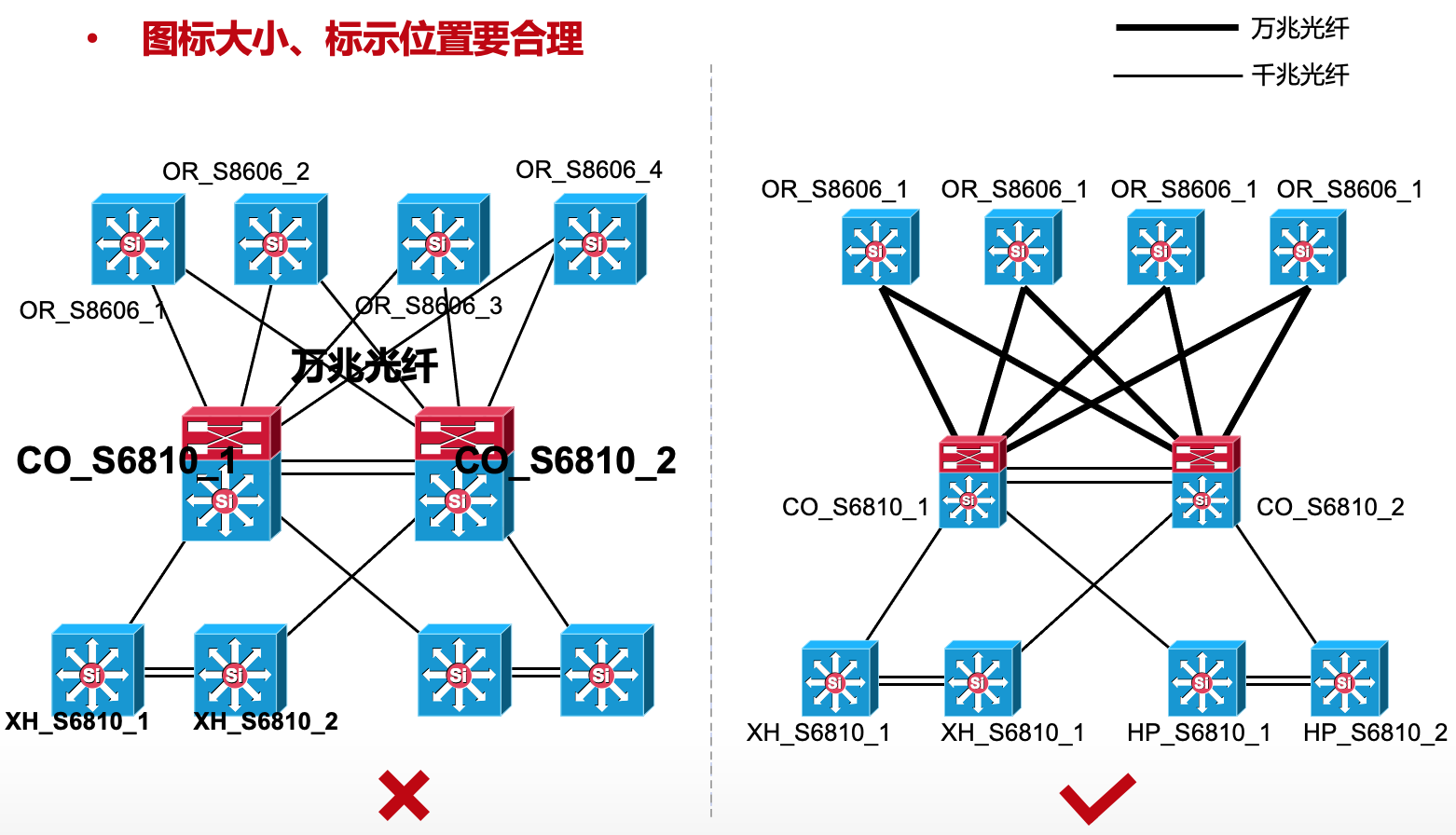

图标大小、标示位置要合理


拓扑格式统一、布局整洁不凌乱


拓扑元素要规范
