客户端

提交job的入口
bin/flink run…..

一个app中：

jobmanager

如果在yarn上，jobmanager就是appmaster，详情请看yarn-cluster提交流程per-job
进程级别，
每个应用一定有一个jobmanager，
高可用可有多个jobmanager

resourcesmanager

负责资源管理—>管理插槽
一个jobmanager对应一个resourcesmanager（与yarn的同名，但不是同一个）
如果在yarn上则会委托给yarn的resourcesmanager来执行

  1.   1. 当JobManager申请插槽资源时，ResourceManager会将有空闲插槽的TaskManager分配给JobManager
  2.   1. 如果ResourceManager没有足够的插槽来满足JobManager的请求，它还可以向资源提供平台发起会话，以提供启动TaskManager进程的容器
  3.   1.  ResourceManager还负责终止空闲的TaskManager，释放计算资源。

dispatcher

  1.   1. 负责接收用户提供的作业，并且负责为这个新提交的作业启动一个新的**JobMaster **组件.
  2.   1. Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。

jobMaster

jobmanager 一个集群一个
jobmaster 类似于driver，每个job都会分配一个jobmaster

taskManager

进程级别
一个taskmanager（worker），一个container
一个nodemanager 可以给多个contaniner，所以一个nodemanager 可以起多个 taskmanager
向jobmanager注册插槽
taskmanager之间也会进行数据交换
一般是shuffler操作或并行度不一致，否则只会在本taskmanager进行跨slot

slot

slots（封装了内存，并共享cpu）
线程级别，线程不共享（线程安全）
内存均分
cpu可以共享

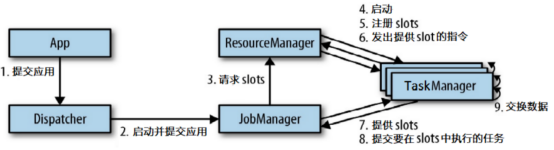

高级流程视角：

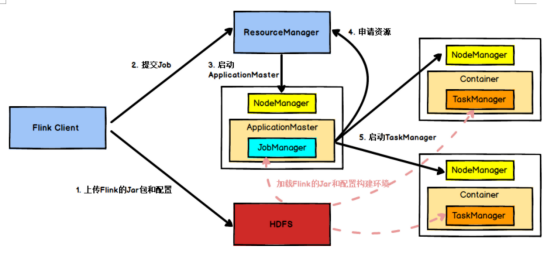

yarn-cluster提交流程per-job


  1. Flink任务提交后，Client向HDFS上传Flink的Jar包和配置
    2. 向Yarn ResourceManager提交任务，ResourceManager分配Container资源
    3. 通知对应的NodeManager启动ApplicationMaster，ApplicationMaster启动后加载Flink的Jar包和配置构建环境，然后启动JobManager
    4. ApplicationMaster向ResourceManager申请资源启动TaskManager
    5. ResourceManager分配Container资源后，由ApplicationMaster通知资源所在节点的NodeManager启动TaskManager
    6. NodeManager加载Flink的Jar包和配置构建环境并启动TaskManager
    7. TaskManager启动后向JobManager发送心跳包，并等待JobManager向其分配任务。
