3.8.4 反射棱镜

3.8.4.1 反射棱镜

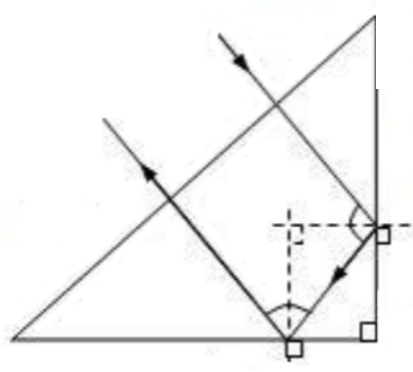

利用光在不同介质之间传播的全反射特性制作全反射棱镜作为电磁波测距的反射镜。

• 圆棱镜

圆棱镜能在反射面内无损反射电磁波。

• 球棱镜

球棱镜中心和球心重合，无论如何测量，测点均位于球面法线方向，数据处理方便。

• 棱镜组

集合多个棱镜提高反射度。

• 反射片

反射片可贴于被测物体上，厚度已知。

• 免棱镜

目前很多全站仪可以做到不依赖反射棱镜测距。
采取增强激光发射功率的方法后，全站仪可以直接接收到信号。

3.8.4.2 棱镜常数

由于光在棱镜中传播速度和在空气中不同会造成测量误差，每个棱镜都有棱镜常数用来改正该误差。
一般棱镜常数为-30毫米或０毫米。
棱镜常数需要在测距仪中预先设置。

一般国产棱镜的常数一般为-30mm，进口的一般为0mm。

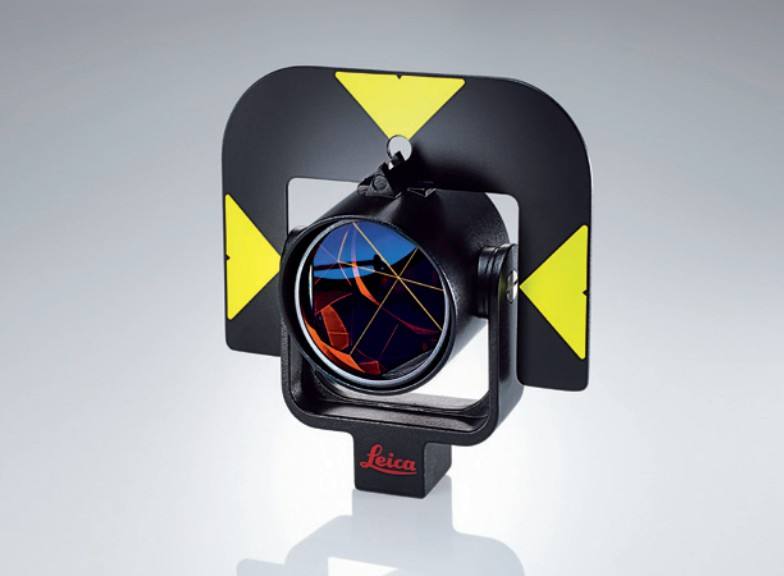

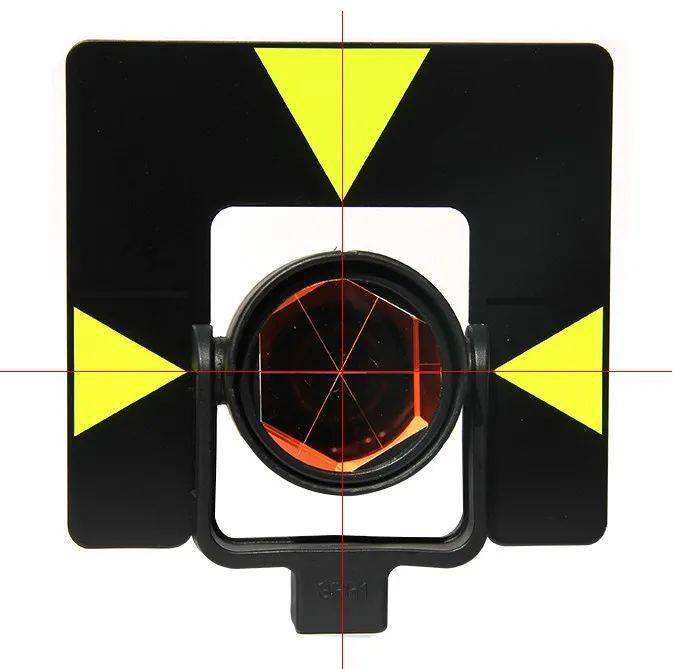

下图上，徕卡大棱镜的常数为0mm，下图下，徕卡的小棱镜常数为-17.5mm。
