3.8.5 经纬仪

3.8.5.1 经纬仪

经纬仪是一种根据测角原理设计的测量水平角和竖直角的测量仪器，分为光学经纬仪和电子经纬仪。

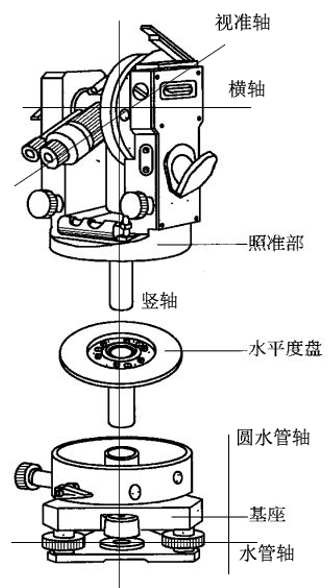

3.8.5.1.1 经纬仪结构

经纬仪包括基座、度盘（水平度盘和竖直度盘）和照准部三个部分。

• 基座（可以拆卸）用来支撑整个仪器。
• 水平度盘用来测量水平角。竖轴应通过水平度盘中心。
• 垂直度盘用来测量垂直角。横轴应通过垂直度盘中心。
• 照准部上有望远镜、水准管以及读数装置等部件。望远镜与垂直度盘固连，可绕横轴在垂直面内转动，照准部可以绕竖轴和仪器基座相连并在水平面转动。

3.8.5.1.2 三轴关系

经纬仪三轴之间的几何关系是经纬仪测角的基础，三轴指视准轴、横轴、竖轴。

• 横轴应垂直于竖轴。
• 视准轴应垂直于横轴。
• 圆水准器轴应平行于竖轴。
• 水准管轴应垂直于竖轴。

3.8.5.1.3 水准管轴

经纬仪的水准轴使经纬仪的竖轴可以保持与铅垂线平行，分为横水准轴和圆水准器轴。

• 圆水准器轴：整平时需要先使水泡位于圆水准器中央进行粗略整平。
• 横水准轴：粗略整平后，再调整三个基座脚螺旋，精确调平横水准器进行精确整平。

3.8.5.2 经纬仪分级

以DJ1型号经纬仪为例，DJ1代表该经纬仪一测回方向观测中误差不大于1″，DJ为大地经纬仪拼音简写，因测角中误差由两个等精度方向观测误差影响，故该经纬仪一测回测角中误差不大于，DJ2．DJ6．DJ07依此类推。

表 经纬仪指标

例题：

采用DJ2经纬仪测量水平角，问:一测回角度测量中误差为多少？半测回方向测量中误差为多少？

解： 一测回角度中误差m=一测回方向中误差

半测回方向中误差m=一测回方向中误差

m=m=2.8″

3.8.5.3 经纬仪测角

3.8.5.3.1 水平角测量

竖轴位于水平度盘中央，测方向时，水平度盘保持不动，照准部围绕竖轴转动。

• 粗略瞄准方向。
• 拧紧水平制动螺旋固定照准部。
• 调整水平微动螺旋精确瞄准目标物。
• 读取水平方向读数。
• 两个水平方向构成一个水平角。

3.8.5.3.2 垂直角测量

横轴位于垂直度盘中央，测垂直角时，垂直度盘与视准轴一起转动。

• 用望远镜中丝粗略瞄准目标。
• 拧紧垂直制动螺旋固定垂直度盘。
• 调整垂直微动螺旋精确瞄准目标物。
• 读取垂直角读数。
