GNSS选点

选点要求

  • 地面基础稳定，易于标石的长期保存。
  • B、C级GNSS点应选在一等水准路线结点或一等、二等水准结点附近基岩上，如水准点附近3千米内无基岩，则可以建在土层上。选址用地手续应完备。
  • 视野开阔，视场内障碍物B的高度角不宜超过15°。
  • 远离大功率无线电发射源（如电视台、电台、微波站等），其距离不小于200米；远离高压输电线和微波无线电信号传送通道，其距离不应小于50米。

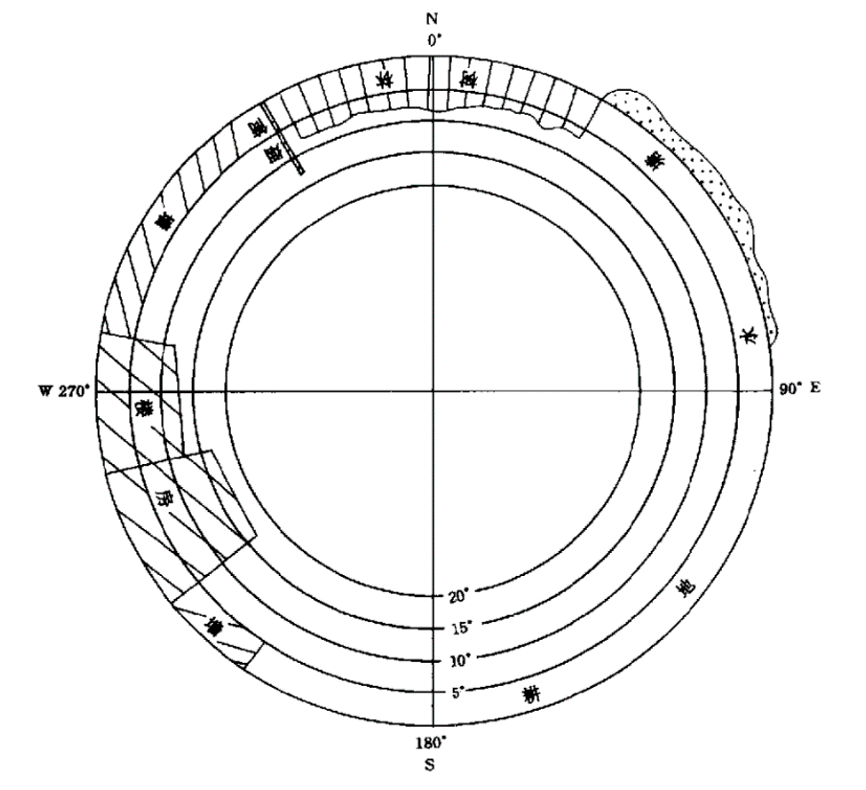

  • 附近不应有强烈反射卫星信号的物件（如大型建筑物、大面积水域等），50米内固定与变化反射体应标注在点之记环视图上（点位周围有高于高度角10°的建筑需要画出）。
  • 交通方便，有利于扩展和联测，要联测水准的应绘制水准联测示意图。
  • 充分利用符合要求的已有控制点。
  • 使测站附近的局部环境与周围的大环境保持一致，减少气象影响误差。
  • 选点完成后提交选点图、点之记信息、实地选点情况说明以及对埋石的建议。
  • A、B级GNSS网点在其点之记中应填写地质概要、构造背景及地形地质构造略图。


辅助点和方位点

  • 辅助点：

辅助点主要用来保护相应控制点，在控制点受到破坏时可以还原。
非基岩的A、B级GNSS点的附近应埋设辅助点，并测定其与该点的距离和高差，精度应优于±5毫米。

  • 方位点：

方位点主要用来寻找相应控制点。
各级GNSS网点可视情况设立与其通视的方位点，方位点目标明显，观测方便，方位点距网点的距离一般不小于300米。
方位点应埋设普通标石，并加适当标注，以便与控制点相区分。

GNSS点埋石

点的制作

由于GNSS网要联测水准网作为高程异常控制点使用，故要选择GNSS和水准共用标石便于水准点的埋设要求。

标石类型：
**

  • 标石类型按点的规格分为分为天线墩、基本标石和普通标石。
  • 按点埋设的地点状况分为基岩标石、土层标石、岩层标石、冻土标石、沙丘标石、楼顶标石等。

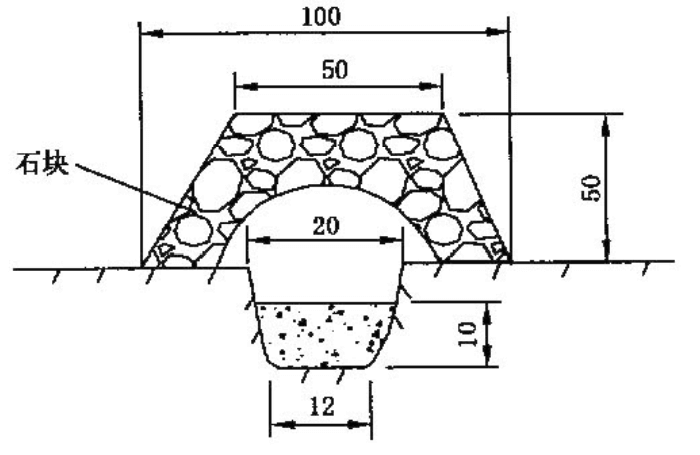

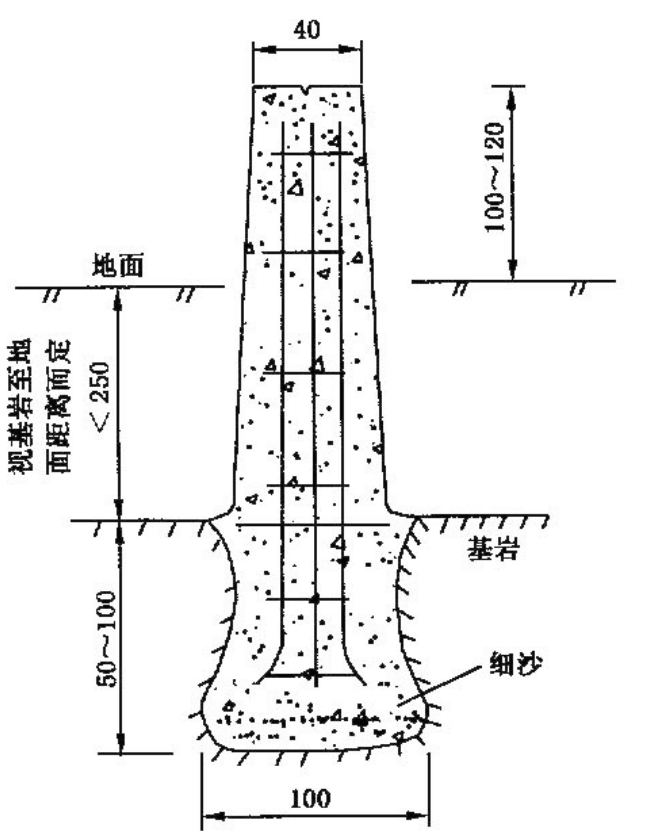

image.png基岩天线墩image.png岩层普通标石

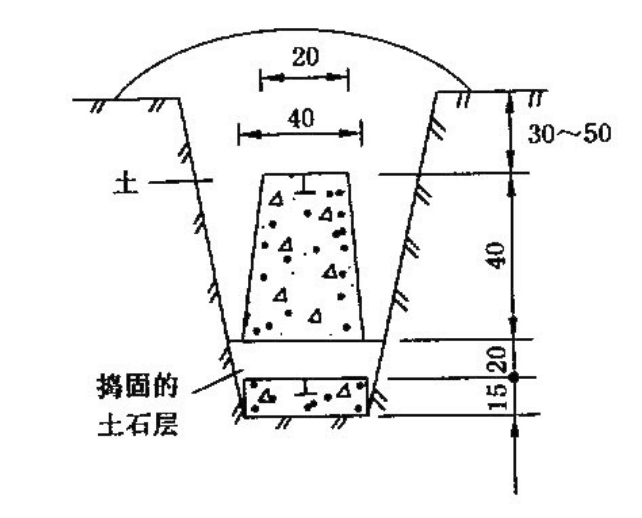

image.png普遍标石

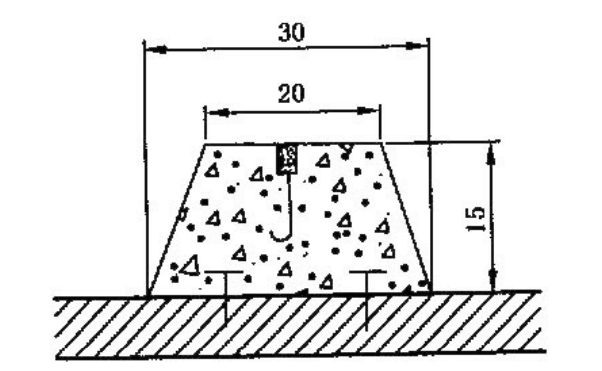

image.png楼顶标石

标石选用原则：
**

  • A级GNSS点标石采用CORS相应标准规定。
  • Ｂ级GNSS网用基岩GNSS和水准共用标石，应埋设天线墩。天线墩均应安置强制对中装置，且对中误差不应大于１毫米。
  • C、D、E级可根据具体情况选用标石。
  • Ｄ、Ｅ级GNSS点可以埋设楼顶GNSS标石。

埋石要求

各层标志中心应严格在同一铅垂线上，其偏差不应大于２毫米。
如遇上标石被破坏，可以下标石为准，重埋上标石。

埋石后资料提交

  • 技术设计书
  • 点之记
  • 测量标志委托保管书（新埋标石委托保管书一式三份，除甲乙双方外，还应交保管单位一份）
  • 测量标志建造照片
  • 埋石工作总结
