GNSS控制网布设原则
应根据布设目的、精度要求、卫星状况、接收机类型和数量、已有资料、测区地形和交通状况、作业效率等因素综合考虑,按照优化设计原则进行。
其他原则基本同天文大地控制网。
观测方法
GNSS控制网观测方法可采用A级点、区域卫星连续运行基准站网点观测模式,或以多个同步观测环为基本组成的网观测模式。
- 动态绝对点观测模式
点观测模式是基于卫星连续运行基准站的单点观测模式。
进行24小时不间断的卫星定位连续观测,用误差改正模型削弱误差影响,对大量观测数据进行后处理得到精确的绝对定位点坐标。
静态相对同步环观测模式
点连式同步观测模式:GNSS控制网同步观测环之间以一个重复点相连。边连式同步观测模式:控制网的下面部分同步观测环之间以两个重复点(基线)相连,由于重复设点和多余观测量较多,精度比点连式同步观测模式高。<br />混连式同步观测模式:GNSS控制网同步观测环之间包括点连和边连两种形式。

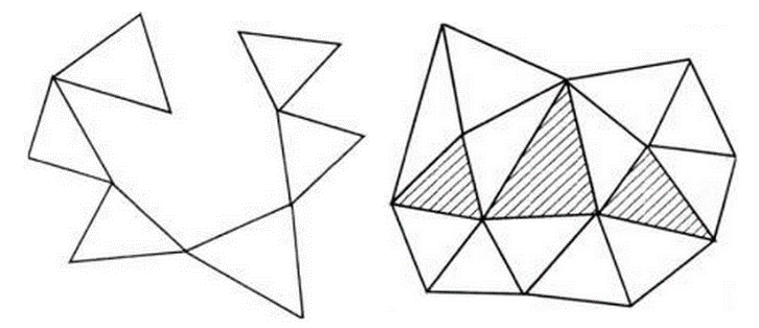

点连式和混连式GNSS布网
其他要求
- 相邻两点最大间距不应大于平均间距的2倍。
- 在需用常规测量方法加密控制网的地区,D、E级网主要用作测图使用,为了仪器架设定向方便,要求通视应有1~2个方向通视。
- 测区内高于施测级别的GNSS网点均应作为本级别GNSS网的控制点,并在观测时纳入一并施测。
GNSS网精度要求
表 GNSS控制网的精度要求
级别 | 坐标年变化率中误差 | 相对精度 | 地心坐标各分量年均中误差mm | |||
---|---|---|---|---|---|---|
水平分量mm/年 | 垂直分量mm/年 | |||||
A | 2 | 3 | 10 | ≤±0.5 | ||
级别 | 相邻点基线分量中误差 | 相邻点平均间距 km |
相对精度 | |||
水平分量mm | 垂直分量mm | |||||
B | ≤±5 | ≤±10 | ≤50 | 10 | ||
C | ≤±10 | ≤±20 | ≤20 | 10 | ||
D | ≤±20 | ≤±40 | ≤5 | 10 | ||
E | ≤±20 | ≤±40 | ≤3 | 10 |
