3.8.9.1 垂直角
垂直角为水平距离和视准轴的交角，角值范围为0˚～±90˚。
- 视线在水平线的上方，垂直角为仰角，符号为正。
- 视线在水平线的下方，垂直角为俯角，符号为负。
天顶距：天顶距为测站点天顶起算到视准轴的交角。
3.8.9.1.1 垂直角读数
垂直度盘得注记方式分为顺时针和逆时针两类。
一般全站仪已经自动计算得到了垂直角，无需再采用上式计算。
以天顶距模式为读数标准时，垂直角读数有以下关系，以顺时针注记的竖盘为例。
盘左读数+盘右读数=360° 盘左垂直角=90°-盘左读数 盘右垂直角=盘右读数-270° 垂直角=（盘左垂直角+盘右垂直角）/2
3.8.9.1.2 垂直角读数法
- 中丝法
直接用经纬仪中丝瞄准目标读数测量垂直角的方法。
- 三丝法
用上、中、下三根水平丝依次照准目标读数，并计算上、下丝平均值测量垂直角的方法。

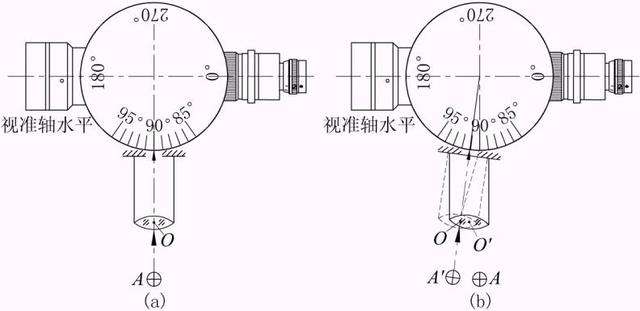

3.8.9.2 指标差
由于指标线偏移，当视线水平时，竖盘读数不是恰好等于90°或270°，这个很小的角度称为竖盘指标差，即垂直度盘读数指标的实际位置与正确位置之差。
计算垂直角前，应先计算指标差。
垂直角和指标差的计算方法依仪器不同而不同，可以通过盘左盘右一测回观测消除。
指标差计算公式：
指标差=（盘左读数+盘右读数-360°）/2
