RTC STUN规范

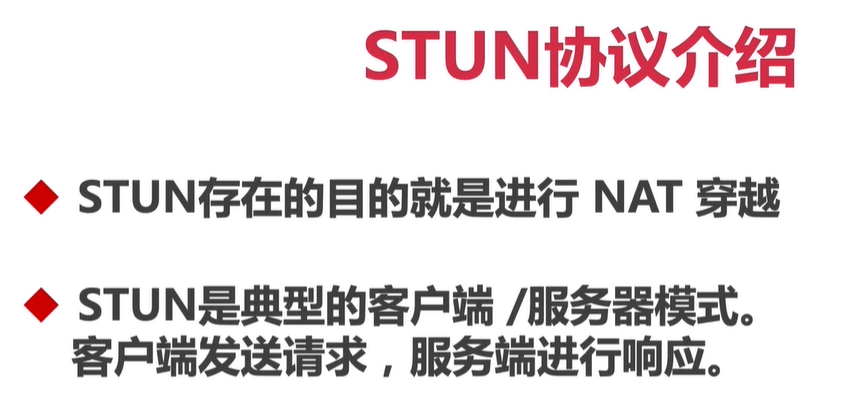

STUN协议


STUN header格式

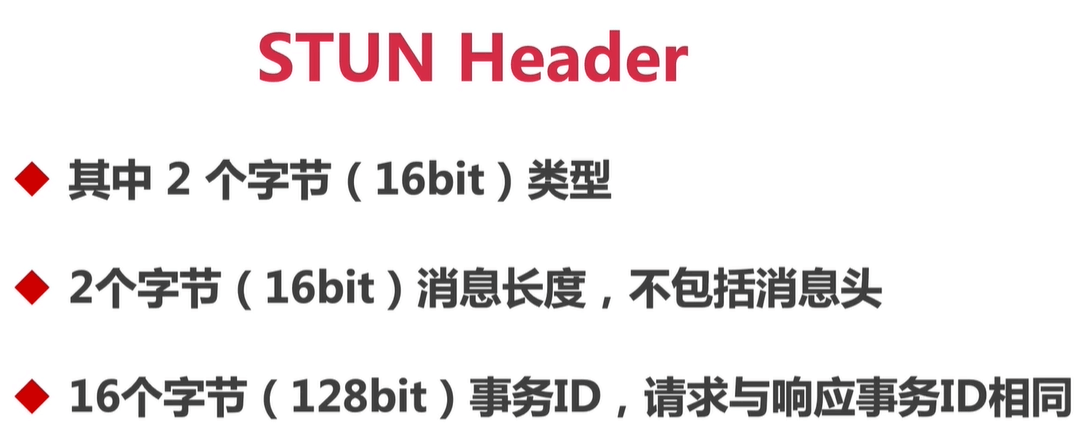

STUN Header

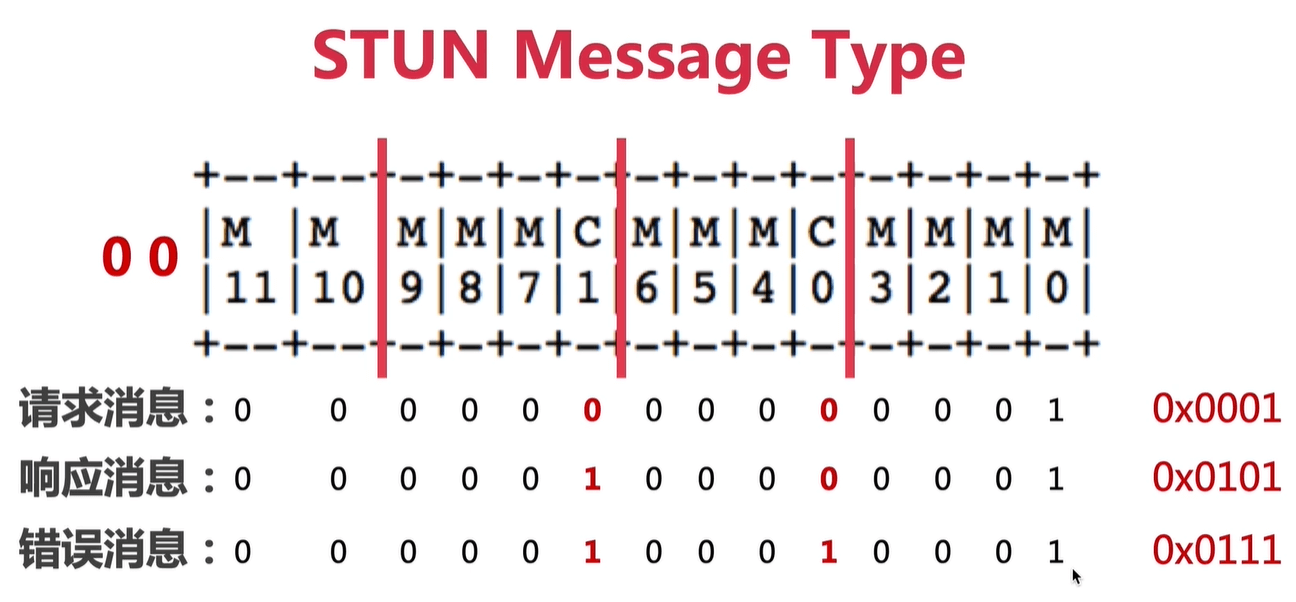

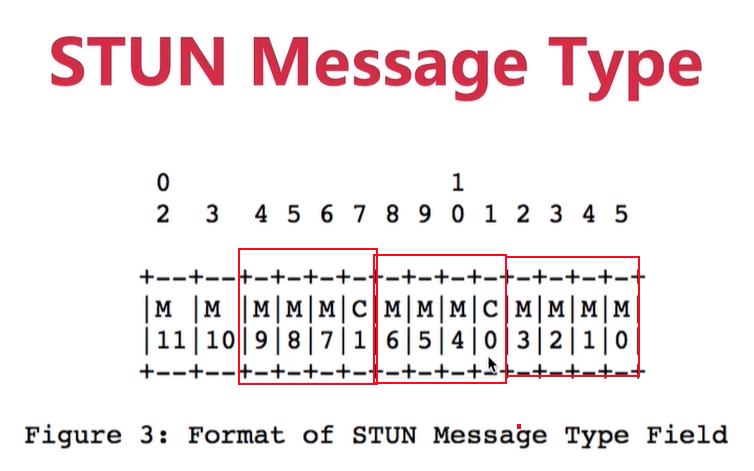

STUN Message Type


这里将前面的00去掉了。M0-M3，C0-M6,C1-M9都是一个16进制。

C0C1

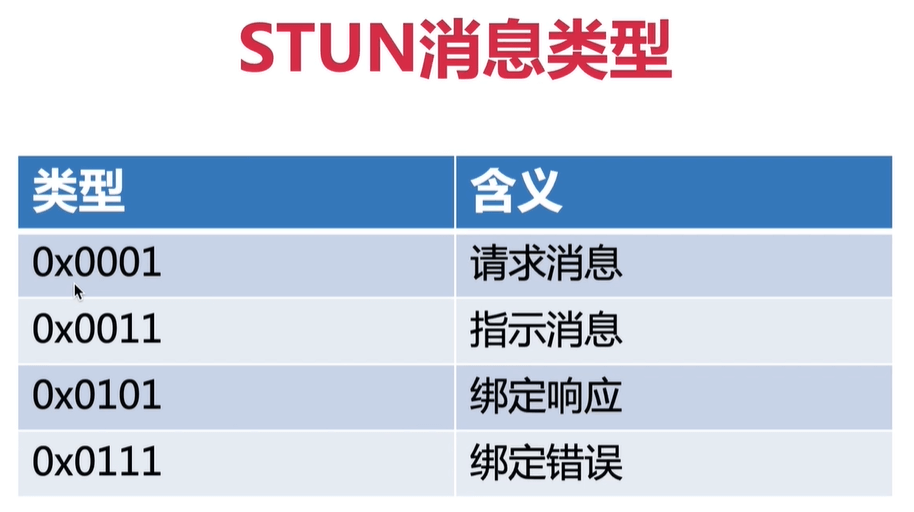

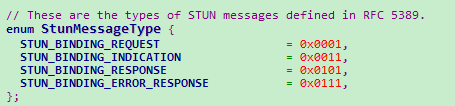

STUN消息类型

从右到左，看第2，第3个16进制值，对应C0C1。00， 10， 01， 11

Transaction ID

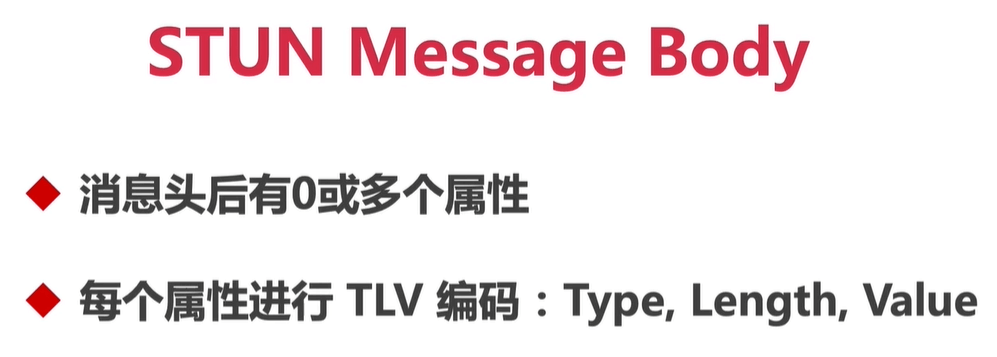

STUN Message Body


TLV


RFC3489定义的属性

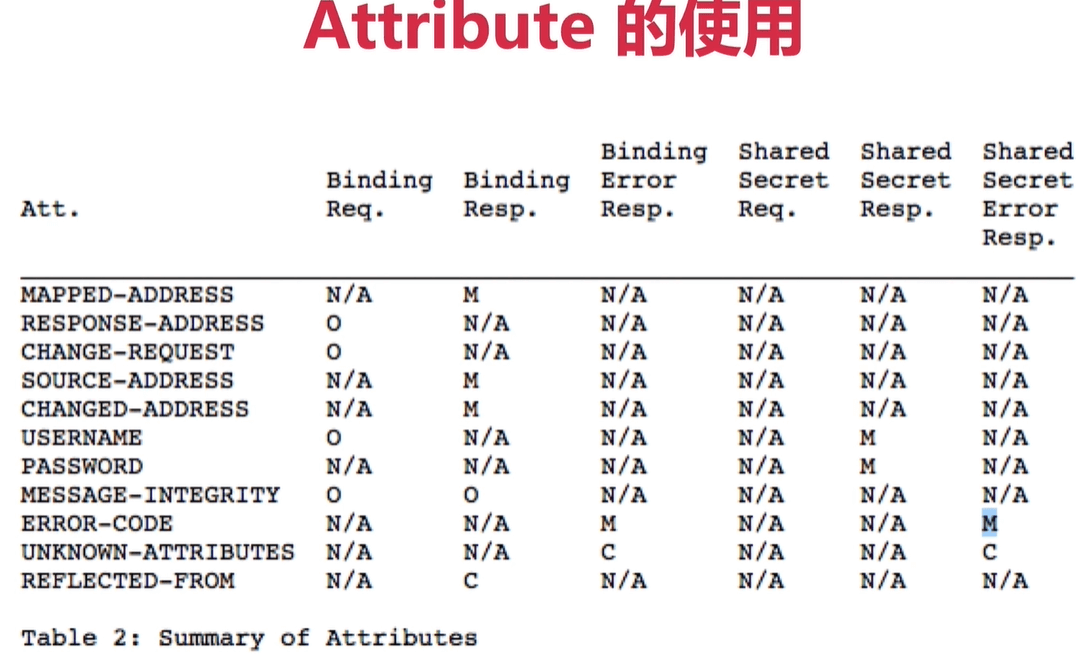

Attribute的使用

M代表此属性必选项，O代表可选项，C代表条件选项，是基于消息的其他方便选择，N/A表示此属性不能出想在这个消息中
