12-1 多人互动架构方案

https://time.geekbang.org/column/article/132863

Mesh 方案，即多个终端之间两两进行连接，形成一个网状结构。比如 A、B、C 三个终端进行多对多通信，当 A 想要共享媒体（比如音频、视频）时，它需要分别向 B 和 C 发送数据。同样的道理，B 想要共享媒体，就需要分别向 A、C 发送数据，依次类推。这种方案对各终端的带宽要求比较高。
MCU（Multipoint Conferencing Unit）方案，该方案由一个服务器和多个终端组成一个星形结构。各终端将自己要共享的音视频流发送给服务器，服务器端会将在同一个房间中的所有终端的音视频流进行混合，最终生成一个混合后的音视频流再发给各个终端，这样各终端就可以看到 / 听到其他终端的音视频了。实际上服务器端就是一个音视频混合器，这种方案服务器的压力会非常大。
SFU（Selective Forwarding Unit）方案，该方案也是由一个服务器和多个终端组成，但与 MCU 不同的是，SFU 不对音视频进行混流，收到某个终端共享的音视频流后，就直接将该音视频流转发给房间内的其他终端。它实际上就是一个音视频路由转发器。

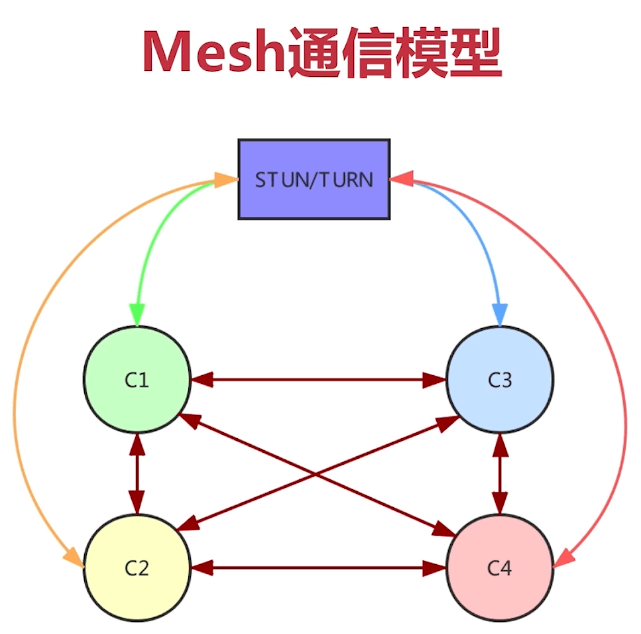

12-2 Mesh架构模型详解

局域网内使用Mesh方案，就不会出现无法连通的情况。

当某个浏览器想要共享它的音视频流时，它会将共享的媒体流分别发送给其他 3 个浏览器，这样就实现了多人通信。这种结构的优势有如下：

不需要服务器中转数据，STUN/TUTN 只是负责 NAT 穿越，这样利用现有 WebRTC 通信模型就可以实现，而不需要开发媒体服务器。
充分利用了客户端的带宽资源。
节省了服务器资源，由于服务器带宽往往是专线，价格昂贵，这种方案可以很好地控制成本。

当然，有优势自然也有不足之处，主要表现如下：

共享端共享媒体流的时候，需要给每一个参与人都转发一份媒体流，这样对上行带宽的占用很大。参与人越多，占用的带宽就越大。除此之外，对 CPU、Memory 等资源也是极大的考验。一般来说，客户端的机器资源、带宽资源往往是有限的，资源占用和参与人数是线性相关的。这样导致多人通信的规模非常有限，通过实践来看，这种方案在超过 4 个人时，就会有非常大的问题。
另一方面，在多人通信时，如果有部分人不能实现 NAT 穿越，但还想让这些人与其他人互通，就显得很麻烦，需要做出更多的可靠性设计。

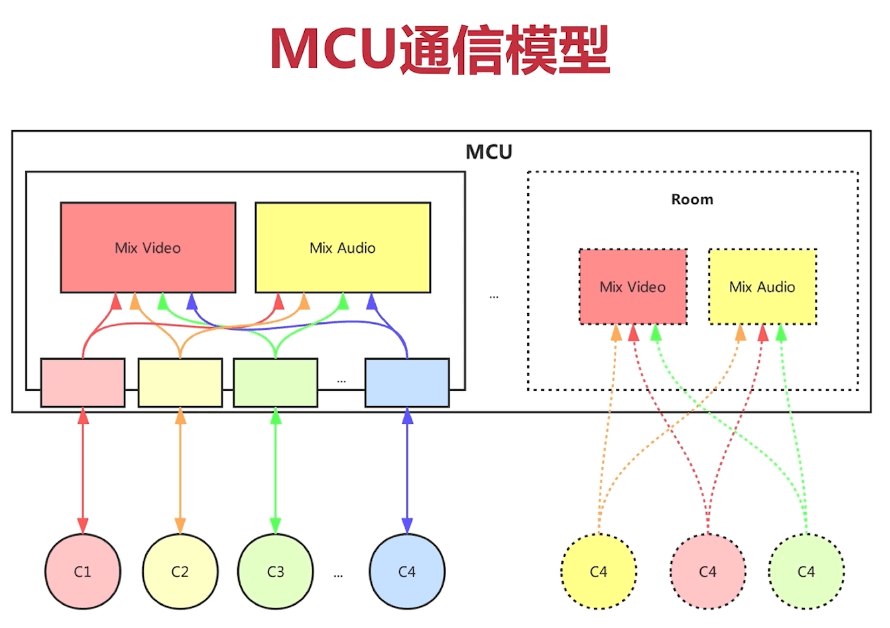

12-3 MCU架构模型详解

那 MCU 的优势有哪些呢？大致可总结为如下几点：
技术非常成熟，在硬件视频会议中应用非常广泛。作为音视频网关，通过解码、再编码可以屏蔽不同编解码设备的差异化，满足更多客户的集成需求，提升用户体验和产品竞争力。将多路视频混合成一路，所有参与人看到的是相同的画面，客户体验非常好。
同样，MCU 也有一些不足，主要表现为：重新解码、编码、混流，需要大量的运算，对 CPU 资源的消耗很大。重新解码、编码、混流还会带来延迟。由于机器资源耗费很大，所以 MCU 所提供的容量有限，一般十几路视频就是上限了。

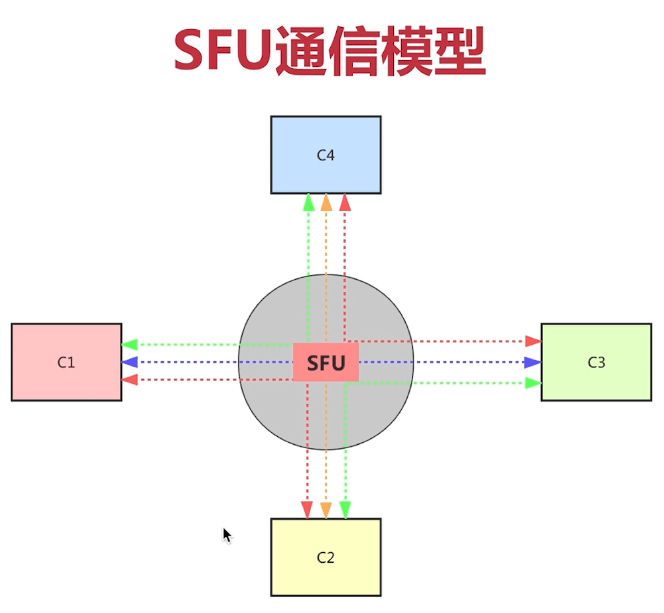

12-4 SFU架构模型详解

SFU 的优势有哪些呢？可总结为如下：
由于是数据包直接转发，不需要编码、解码，对 CPU 资源消耗很小。
直接转发也极大地降低了延迟，提高了实时性。
带来了很大的灵活性，能够更好地适应不同的网络状况和终端类型。
