本章为大家讲解 基于WebRTC实现实时数据传输相关网络协议知识，RTP/RTCP协议详解，DTSL/SRTP，最后通过 WireShark 分析数包，让大家真正掌握好WebRTC实时数据传输这块的核心技术。

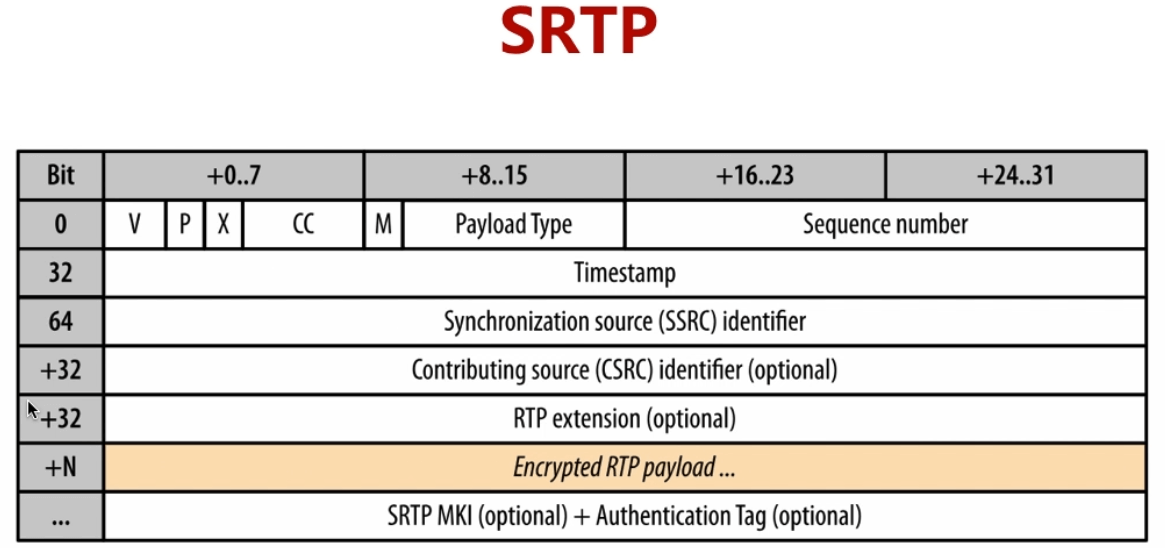

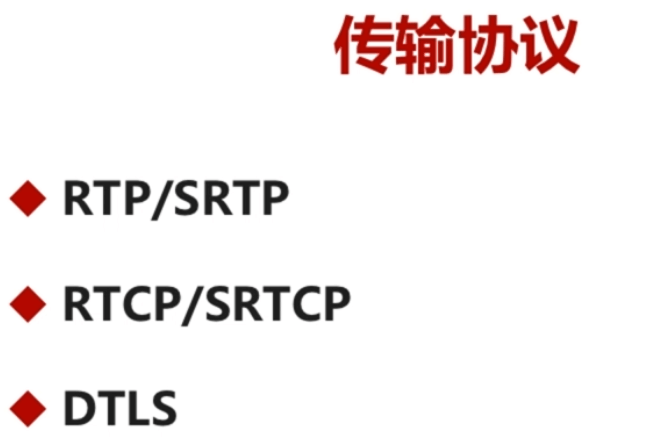

15-1 【协议规范】RTP-SRTP协议头讲解

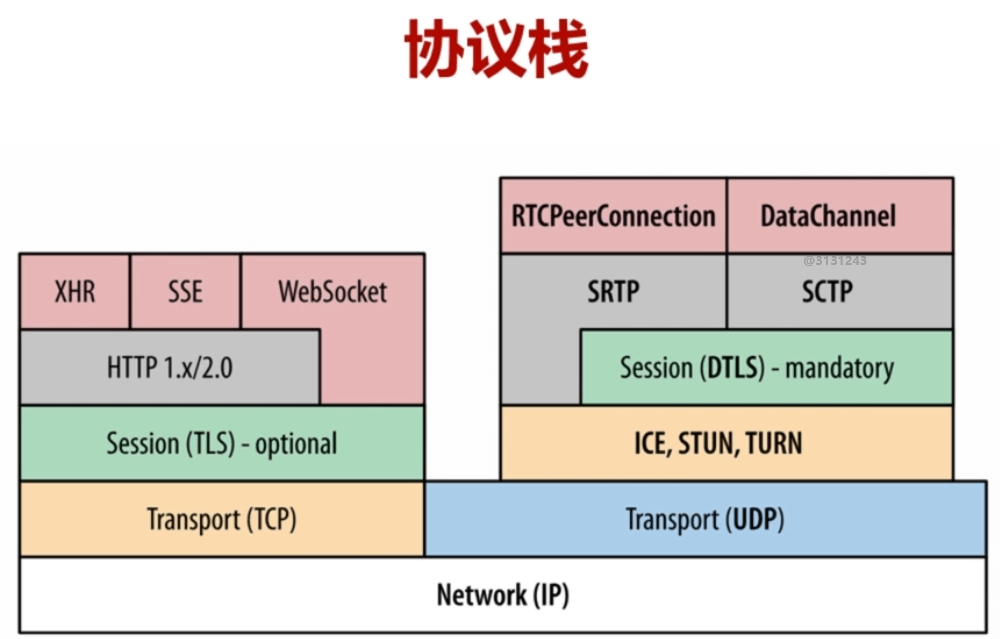

左边是浏览器相关的传统的协议栈，右边是webrtc相关的协议栈。

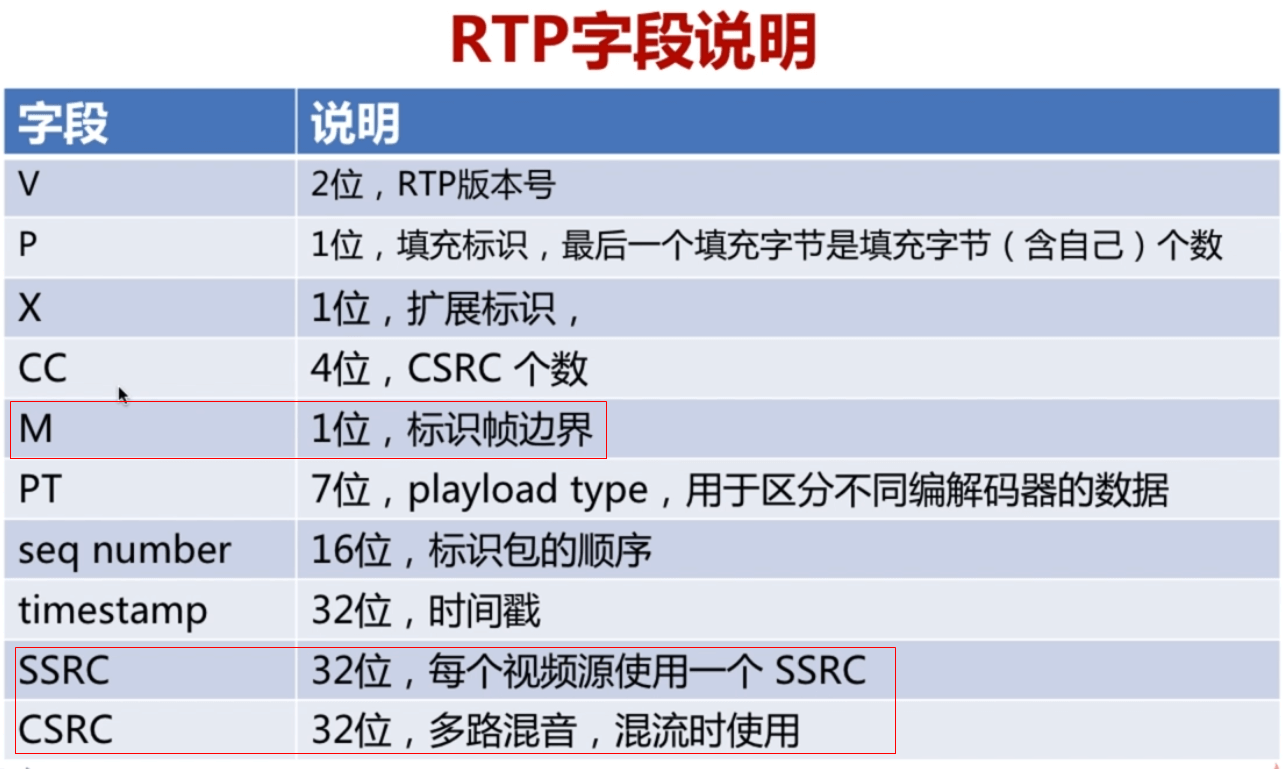

如果数据有1M那么多，则需要分包，那个最后一个分包的标志位字段M位，则为1。

seq number和timestamp的作用：可以根据这两个值来组包。

[

](https://blog.csdn.net/Swallow_he/article/details/74202104)

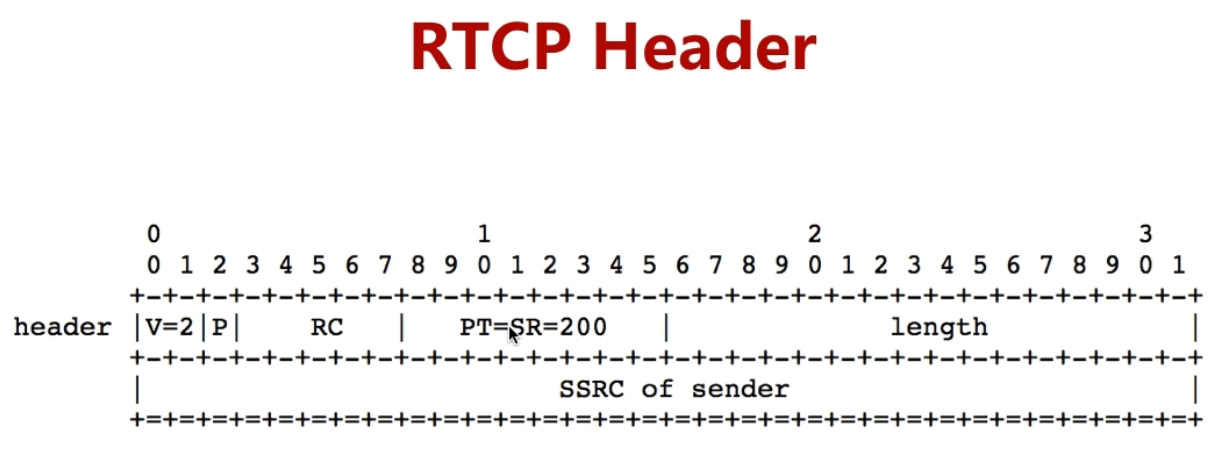

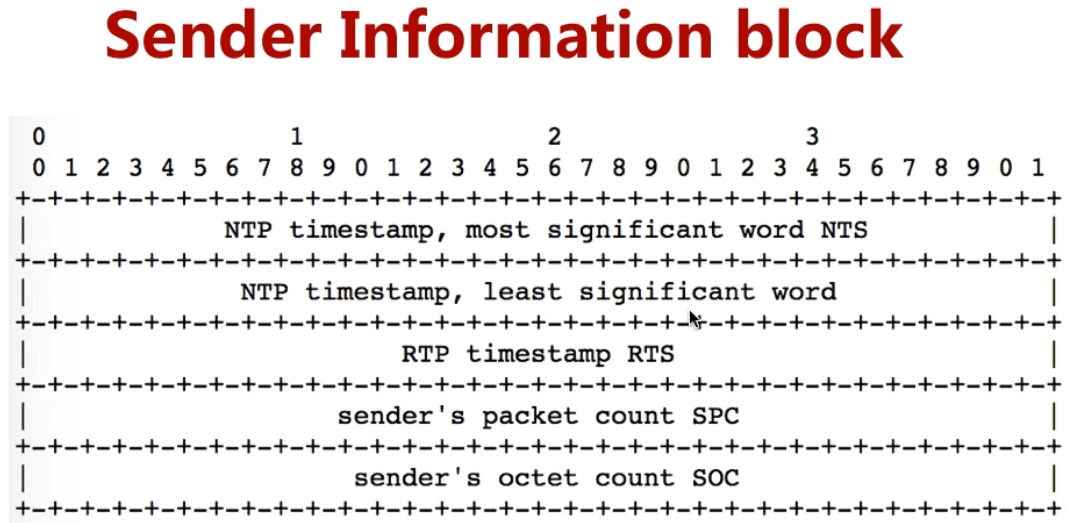

15-2 【协议规范】RTCP中的SR与RR报文

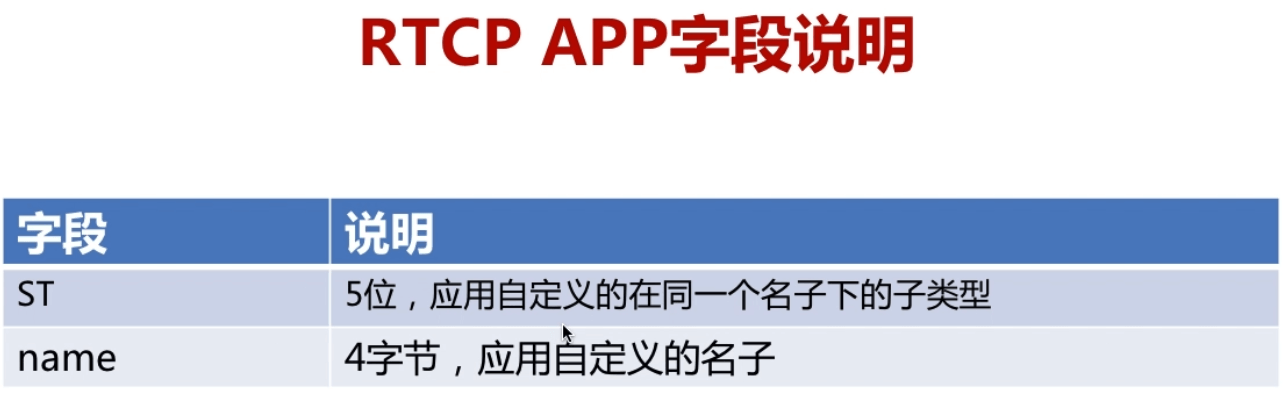

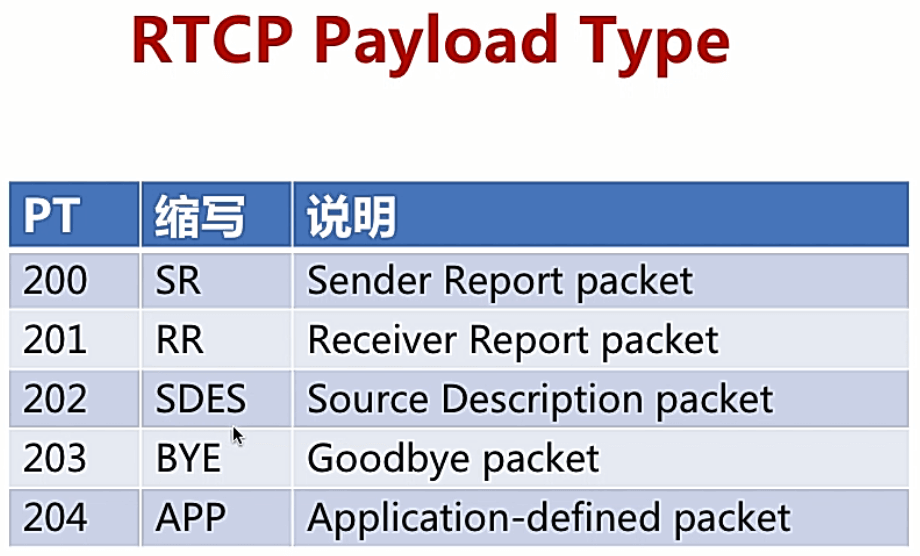

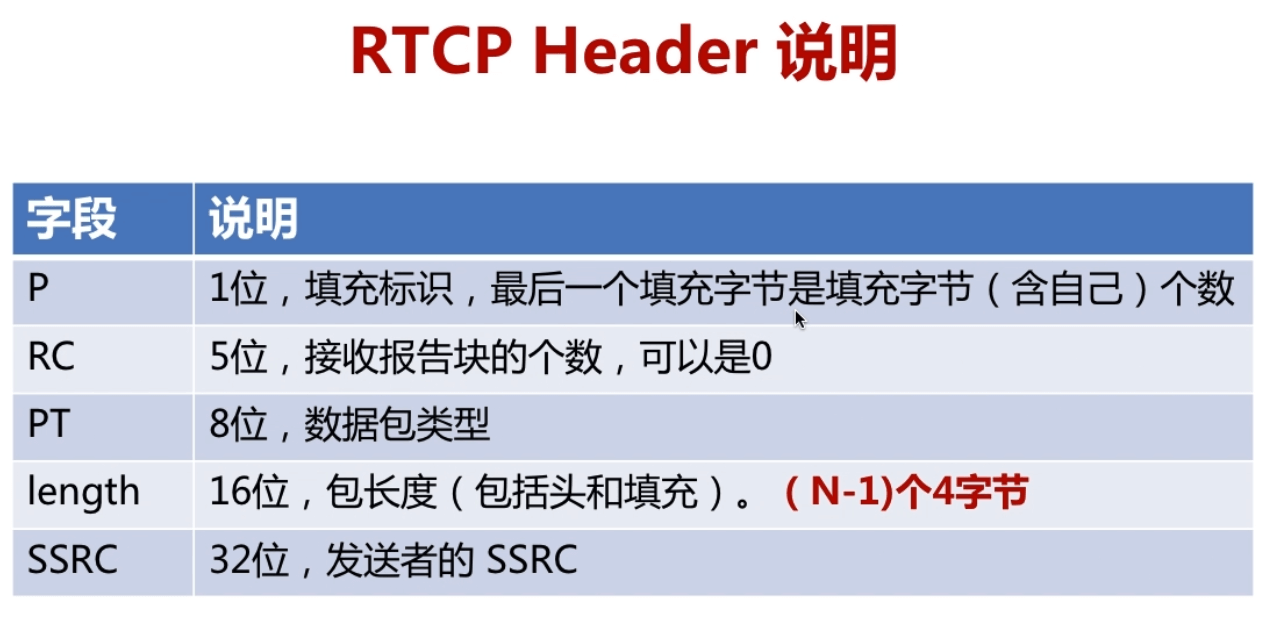

RTCP常见的Payload Type。

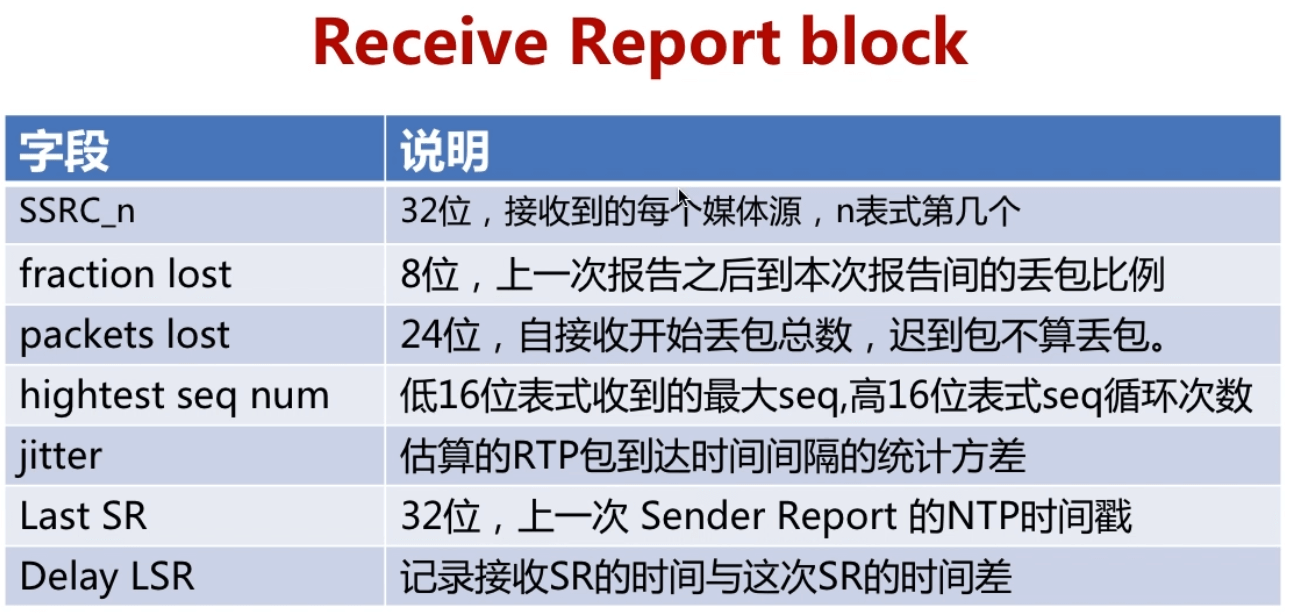

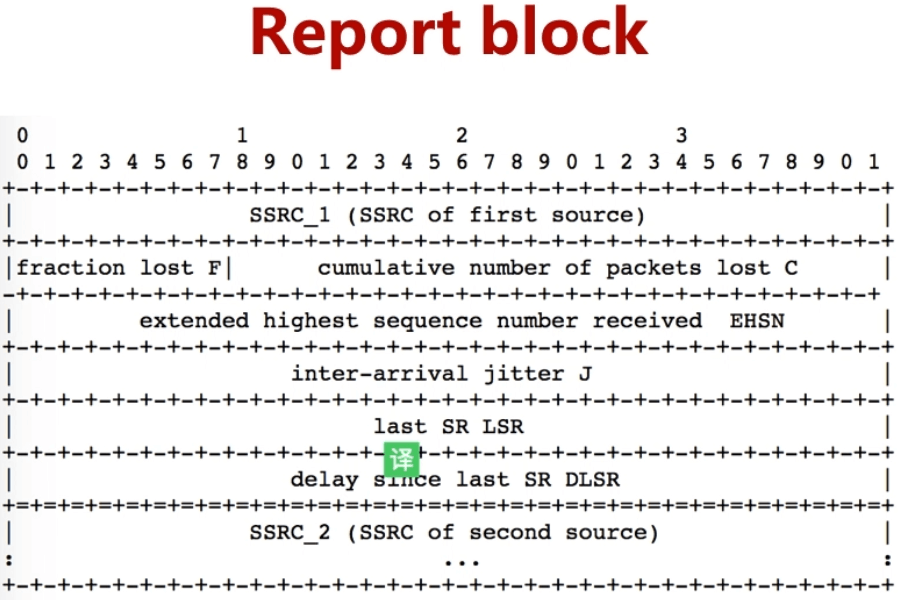

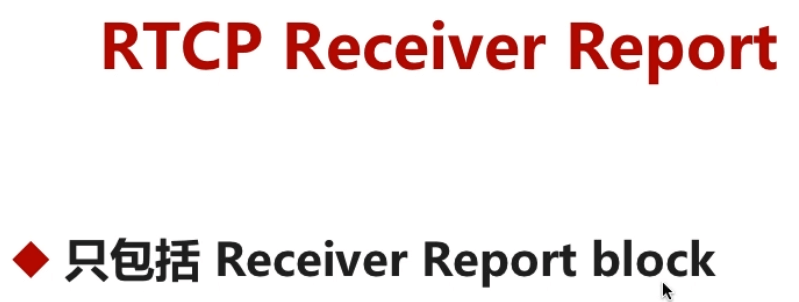

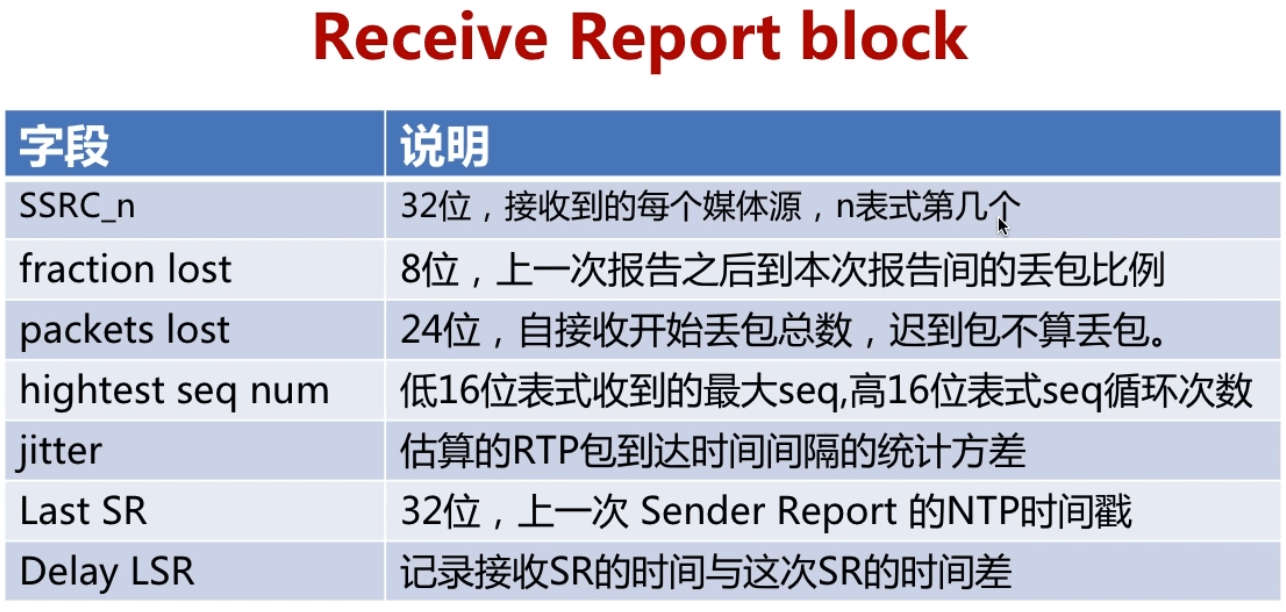

RTCP接收报告，字段和RTCP发送报告的字段说明一致。

15-3 【协议规范】RTCP中的DTSL

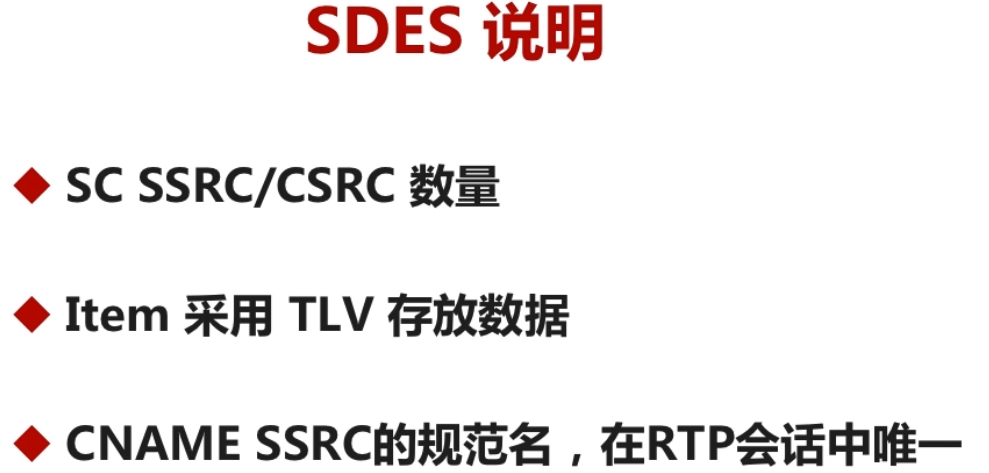

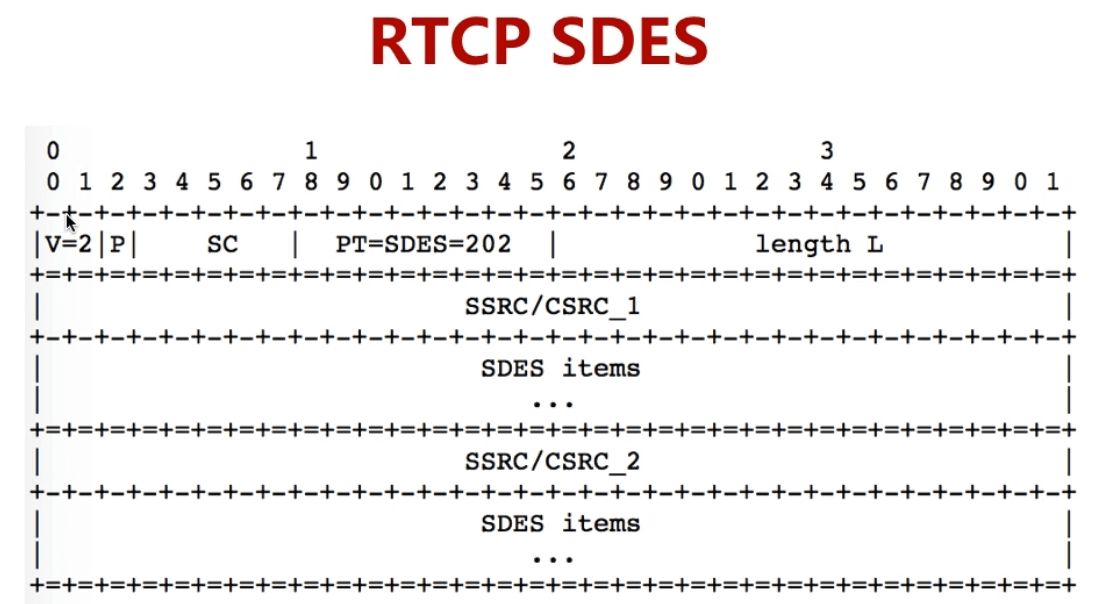

SDP中已经有CNAME。

15-4 【来点实战】wireshark分析rtp-rtcp包

发现如果使用USB摄像头，则会无法识别。

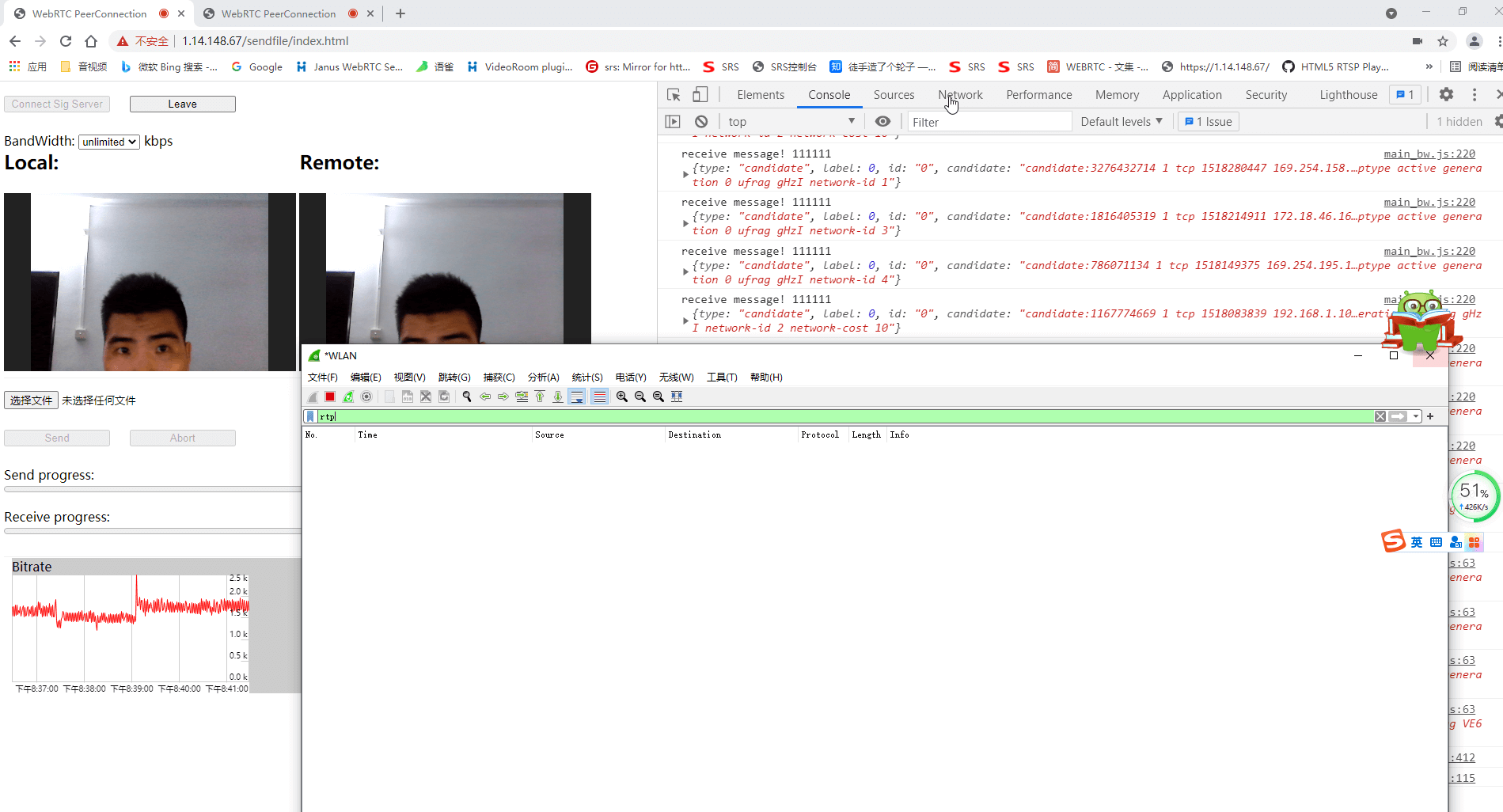

然后本机笔记本通信，但是使用wireshark发现没有rtp 信息。

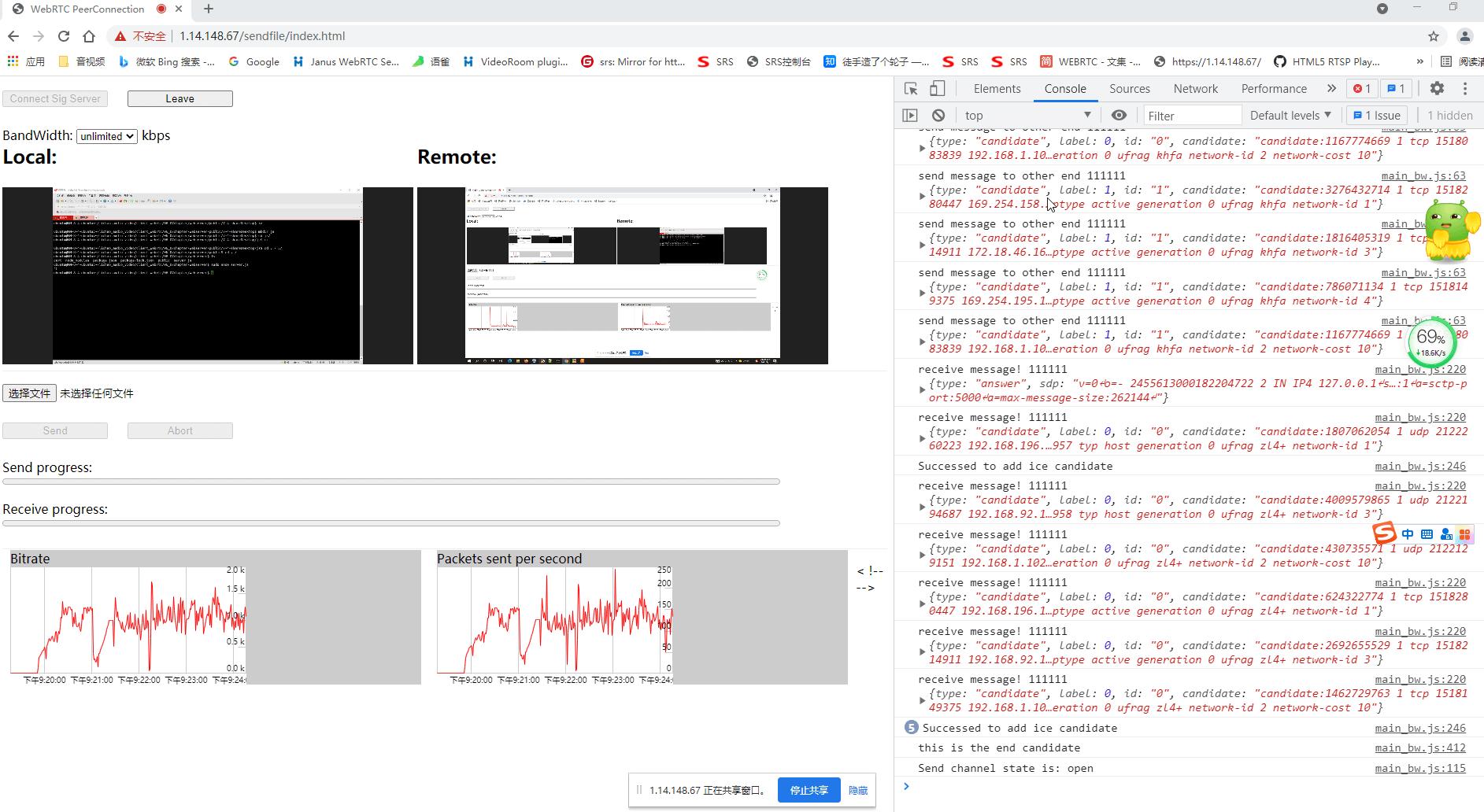

改为分享桌面后

共享桌面后的wireshark数据.zip

这是老师的，老师的可以。估计是老版本。

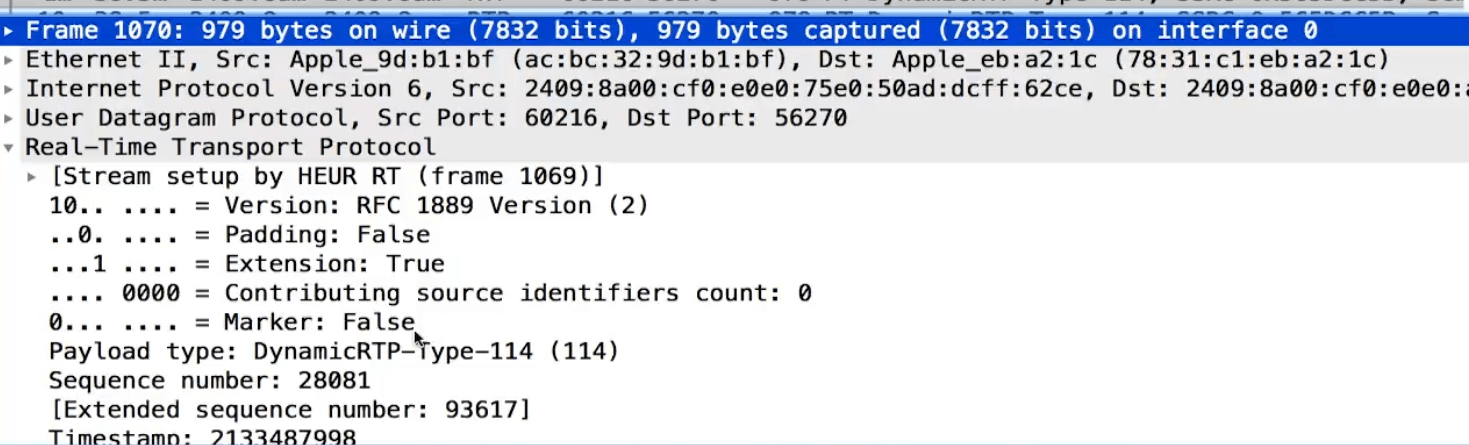

RTP

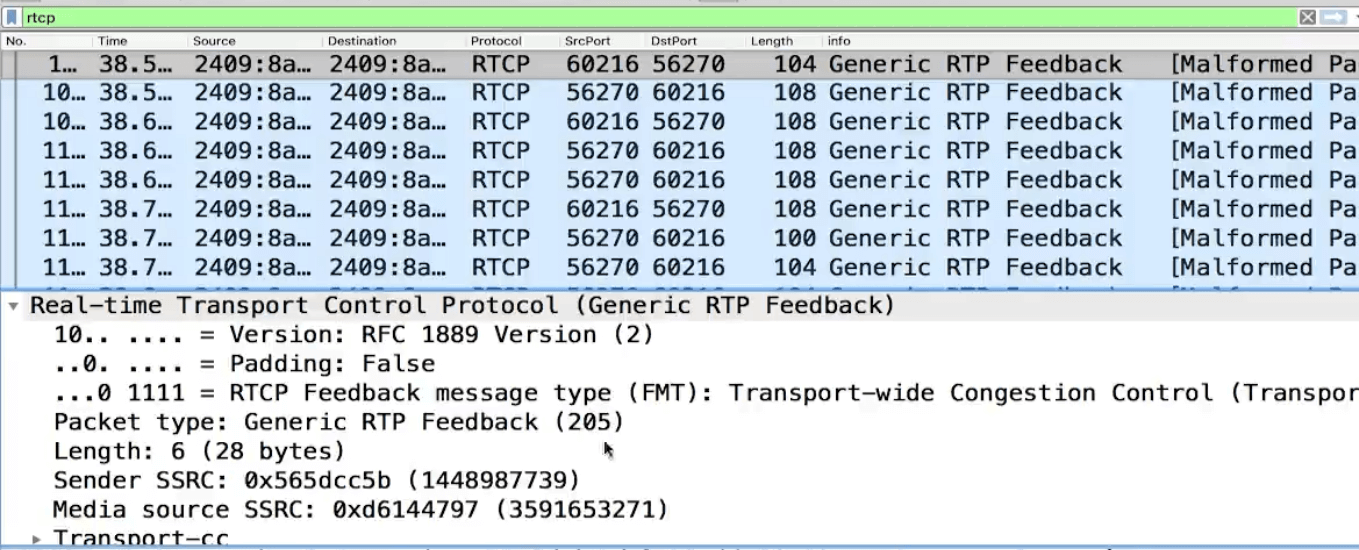

RTCP

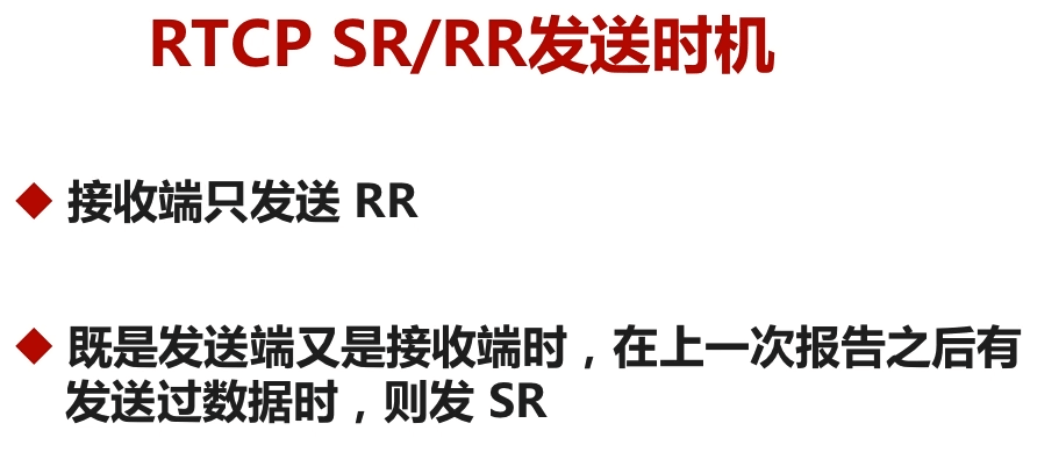

同时发送RR和SR报告。

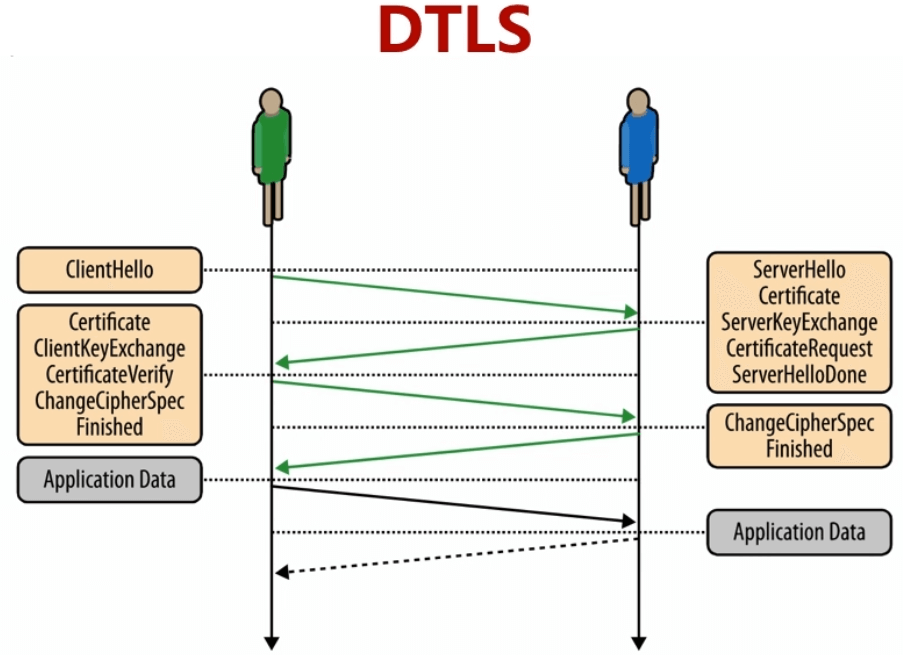

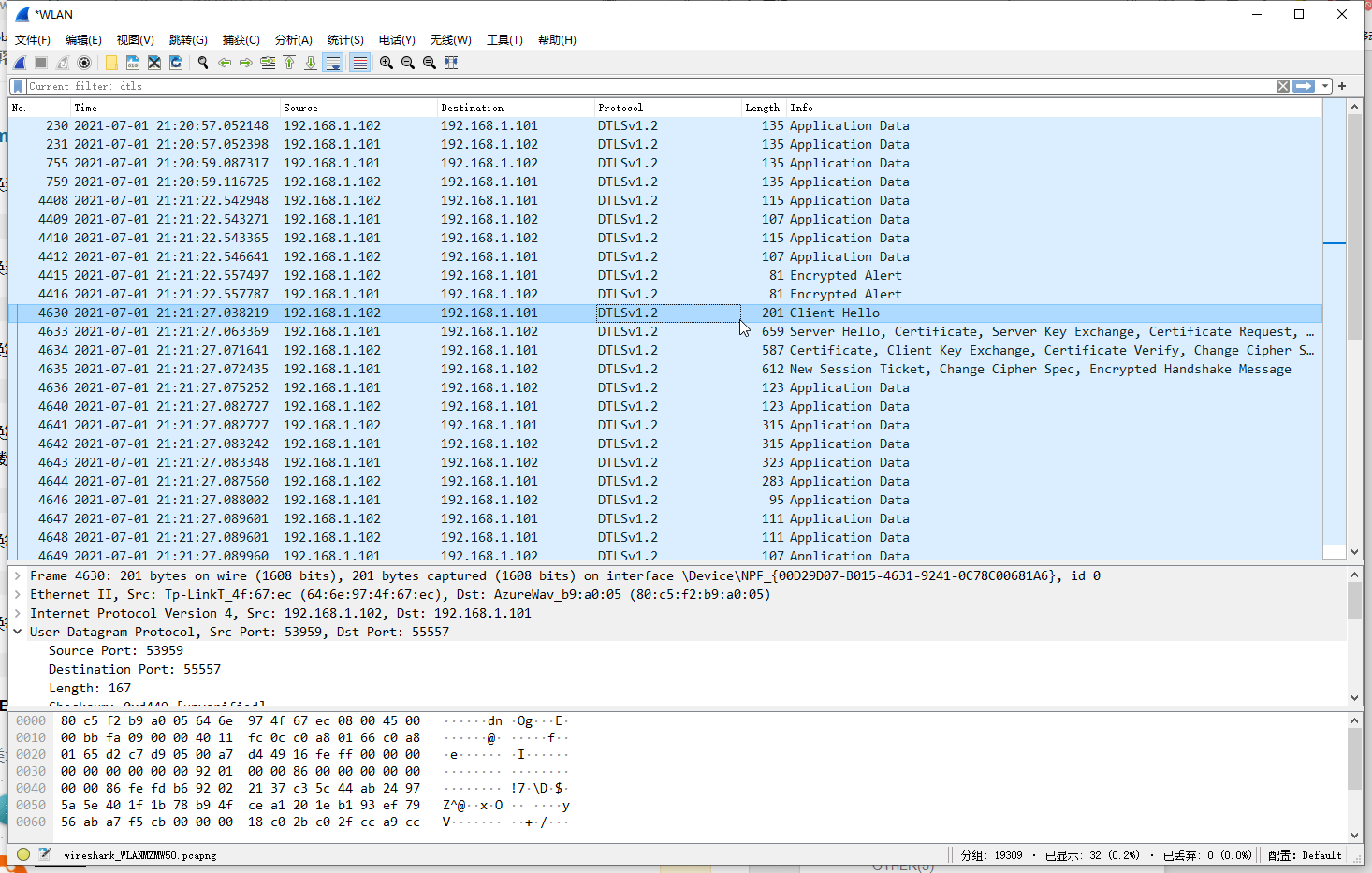

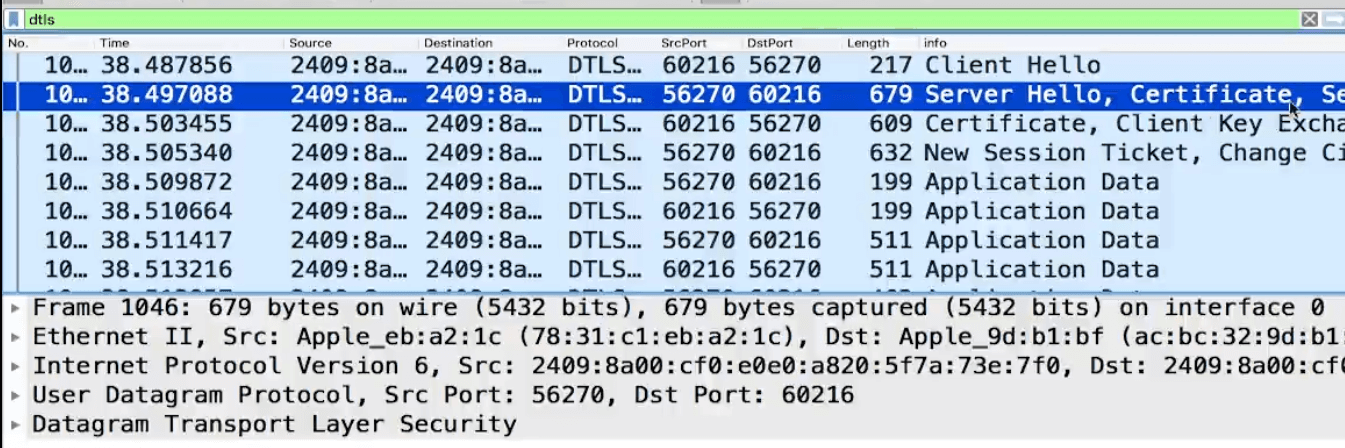

DTLS

15-5 相关资料

RTP/RTCP 和 SRTP/SRTCP协议
https://blog.csdn.net/Swallow_he/article/details/74202104

一文读懂 DTLS 协议
https://blog.51cto.com/u_15087084/2598254
