目标检测3

1.YOLOv1：9 May 2016

1.1YOLO简介

YOLO算法中把目标检测（object detection）问题处理成回归问题，用一个CNN结构就可以从输入图像直接预测bounding box和类别概率。
YOLO是一种通用的检测器，可以学习同时检测多个目标。
YOLO是基于图像的全局信息进行预测的，且可以end-to-end训练。YOLO不是试图优化大型检测流程的单个组件（two-stage），而是完全抛弃流程（pipeline），被设计为快速检测（one-stage）。
YOLO的速度非常快，实时检测速度：45 ~150fps。
YOLO可以学到物体的通用表示（generalizable representations），可以理解为泛化能力强。

【评估指标】：

1.2训练阶段

• 【网格设计】将输入图像分为 个网格（grid），如果一个目标（object）的中心落入一个网格单元中，该网格单元负责检测该目标。每个grid网格单元预测 个边界框（bbox），每个bbox由5个预测值组成：。

（假设原始图像大小是224224，不断提取特征然后sample得到的feature map（缩小了32倍），然后就是把输入图像划分成77个grid cell，这样原始图像中的32个像素点就对应一个grid cell）

• 【定位】坐标表示bbox框相对于grid网格边界的中心，将bbox框坐标参数化为当前grid网格位置的偏移量，使它们边界在0和1之间。是相对于整张图像预测的，通过图像宽度和高度来规范bbox框的，使它们落在0和1之间。

• 【定位】置信度分数反映了边界框（bbox）是否包含目标的信心（即 Pr概率），以及它预测bbox的准确程度（即 IOU）：。

  如果该单元格中不存在目标，则置信度分数=0；如果存在，Pr=1，置信度分数=IOU。
  【问题】如何判断grid网格单元中是不是有目标存在？
  如果一个object的ground truth的中心点（真实框的两条对角线的交点）坐标在一个grid cell中，那么这个grid cell就是包含这个object，也就是说这个object的预测就由该grid cell负责。
  在训练时，每个目标只需要一个bbox框预测器来负责预测。哪个预测框与真实值之间具有当前最高的IOU，就指定那个预测器来预测目标。这样每个预测器可以更专业，更好地预测特定大小，方向角，或目标的类别，从而改善整体召回率。

• 【分类】每个grid网格单元还预测个条件类别概率，即一个grid cell在包含object的条件下属于某个类别的概率。每个grid网格只预测一组类别概率，不管bbox框的数量有多少。每个网格单元只预测两个bbox框，只能有一个类别。

YOLO网络结构

将YOLO作为卷积神经网络来实现，网络的初始卷积层从图像中提取特征（一共24个卷积层），而全连接层预测输出概率和坐标（一共2个全连接层）。
论文中，先用前20个卷积层在ImageNet上做1000个分类的预训练，预训练完成后，再添加卷积层和全连接层（因为有助于提高表现，再添加4个卷积层和2个全连接层，随机初始化权重）并将模型用于目标检测。

1.3 损失函数设计

• 论文中使用平方和误差，因为它容易优化。

• 在每张图像中，许多grid网格单元不包含任何目标，这些单元格的“置信度”分数为零，这可能导致模型不稳定，从而导致训练早期发散。所以，需要增加bbox边界框坐标预测损失，并减少了不包含目标的bbox边界框的（类别）置信度预测损失。

  论文中使用来约束损失，e.g.

• 在大的bbox框中出现小偏差的重要性，应该小于在小的bbox框中出现小偏差的重要性。大边界框的小误差通常是良性的，但小边界框的小误差对IOU的影响要大得多。我们的主要错误来源是不正确的定位。所以，直接预测bbox框的宽度和高度的平方根，这样更精确的反映问题。

（e.g.原来w=10，h=20，预测出来w=8，h=22，跟原来w=3，h=5，预测出来w1，h=7相比，其实前者的误差要比后者小，但是如果不加开根号，那么损失都是一样：4+4=8，但是加上根号后，变成0.15和0.7）

表示目标是否出现在第i个grid网格单元中，包含object时系数为1。
如果目标存在于该grid网格单元中（即条件类别概率），则损失函数仅惩罚分类错误。如果预测器“负责”ground truth框（即该grid网格中具有最高IOU的预测器），则仅惩罚边界框坐标错误。
如果训练集中某一个GT对应的bbox中心恰好落在了输入图像的某一个grid cell中，这个grid cell就负责预测此物体的bbox，于是这个grid cell所对应的objectness score（置信度）就被赋予1，否则为0。

1.4测试阶段

将bbox框的置信度分数乘以目标的类别概率：

结果就是该bbox框属于某个类别的置信度分数，这个分数表明了在该bbox框中出现某个类别的概率（分类），以及该bbox框拟合目标的程度（定位）。
在Pascal VOC上评估YOLO，论文中，最终预测是一个的张量，即。所以在一张图上，最终需要预测出7x7x2=98个bbox框，以及对应每个bbox框的一共98个类别概率。
【区别】
条件类别概率是针对每个grid网格而言的，是每个grid在包含目标的条件下属于某个类别的概率；
是针对bbox框而言的，是某个bbox框属于某个类别的置信度分数。


每个1*30的向量前5个元素表示第一个bounding box的4个坐标和1个confidence，第6到10元素表示第二个bounding box的4个坐标和1个confidence。最后20个表示这个grid cell所属类别。这个向量的30个元素都是预测的结果。
测试时，虽然无法计算IOU（没有Ground Truth），但是由训练好的权重已经直接计算出了bounding box的confidence，然后再跟预测的类别概率相乘就得到每个bounding box属于哪一类的概率。
通过计算某个bbox属于某类别的置信度分数，最后得到大小的置信度分数矩阵，每一行代表一个类别，将每个类别的一共98个分数，通过阈值过滤（小于阈值的得分设为0）、排序、NMS（重复的框得分设为0），最后，某个bbox的20个分类得分中，取最大的分数且分数应该，这个bbox框就是这个分数对应类别的预测框。

1.5YOLO与Fast R-CNN

定位错误占YOLO错误的大多数；Fast R-CNN使定位错误少得多，但背景错误更多，Fast R-CNN比YOLO预测背景检测的可能性高出近3倍。
通过使用YOLO消除Fast R-CNN的背景检测，可以获得显著的性能提升。对于R-CNN预测的每个边界框，我们检查YOLO是否预测一个类似的框。
YOLO对边界框预测强加空间约束，因为每个网格单元只预测两个bbox，只能有一个类别。这个空间约束限制了模型可以预测的邻近目标的数量。

2.YOLOv2

2.1 YOLOv1/v2对比

YOLO v2是YOLO v1的升级版。YOLO v1有两个缺点：定位不准确；和基于region proposal的方法相比召回率较低。因此YOLOv2主要是要在这两方面做提升：提升预测和定位的准确率；突破模型的空间约束限制。

2.2Batch Normalization

YOLO v1（采用的是GoogleNet网络提取特征）是没有BN层的，在YOLOv2中，为每个卷积层都添加了BN层，加入BN后就把dropout去掉了。实验证明添加了BN层可以提高2%的mAP。

2.3DarkNet-19

YOLO v1中采用的训练网络是基于GoogleNet，有24个卷积层和2个全连接层。计算复杂度方面，GoogleNet在一次前向传播中有8.52 billion次运算，VGG-16则需要30.69 billion次运算，但准确率方面，VGG-16要好于GoogleNet。
YOLO v2基于DarkNet-19作为新的分类模型，分别从网络结构和训练方式两方面入手提高了主网络的分类准确率。
【网络结构】YOLO v2中有19个卷积层和5个池化层（最后用average pooling层代替FC层进行预测）。DarkNet-19处理一张图片只需要5.58 billion次运算。在ImageNet上Top-5准确率是91.2%，Top-1准确率是72.9%。
【训练方式】在ImageNet上从头开始训练Darknet-19，160个epoch，输入图像的大小是224224；再采用448448的输入fine-tuning 网络，训练10个epoch，结果表明fine-tuning后的top-1和top-5的准确率都得到了提高。在ImageNet上训练完之后，再把网络移植到detection，并开始基于检测的数据再进行fine-tuning。
在YOLOv1中，类别概率是由grid cell来预测的，每个bbox对应5个预测值，网络输出为7x7x30；
在YOLOv2中，每个bbox对应一个类别概率，每个box对应25个预测值（5个坐标加20个类别值）。

2.4Fine-Grained Features

YOLO v2添加了一个层：passthrough layer，将1313的feature map和前面一层的2626的feature map进行连接，有点像ResNet。
因为13*13的feature map对于预测大的object以及足够了，但是对于预测小的object就不一定有效。越小的object，经过层层卷积和pooling，可能到最后都不见了，通过合并前一层的size大一点的feature map，可以有效检测小的object。

2.5High Resolution Classifier

YOLO v1网络在预训练的时候采用的是224224的输入（ImageNet数据集），在detection的时候采用448448的输入，这会导致从分类模型切换到检测模型的时候，模型还要适应图像分辨率的改变。
YOLO v2则将预训练分成两步：先用224224的输入从头开始训练网络160个epoch，然后再将输入调整到448448，再训练10个epoch，最后再在检测的数据集上fine-tuning，这样在detection的时候用448*448的图像作为输入就可以顺利过渡了。实验表明这样可以提高几乎4%的MAP。

2.6Multi-scale Training

YOLO v1中输入图片大小是448x448，YOLO v2中改为了416x416，并且因为网络结构中只使用卷积层和池化层，图像的大小可以动态改变。
在训练时使用了不同大小的图片来增强鲁棒性，训练时每隔几个迭代（10 batches）网络就会随机选择另一种size的输入。由于模型以32倍的因子进行下采样，使用的图片大小范围为，这种训练方式使得相同网络可以对不同分辨率的图像做detection。

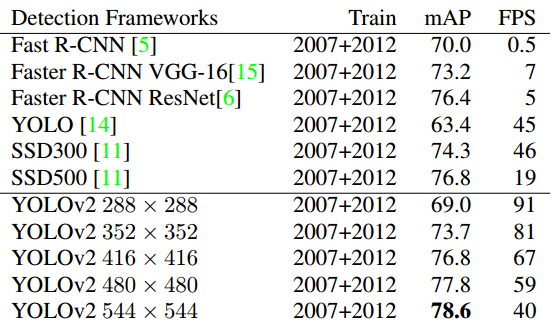

YOLO v2可以在不同的分辨率尺寸上运行，并在速度和准确率方面做了很好的trade-off，每一个YOLO v2模型实体使用的是同样的训练模型和同一套参数，只是在不同的分辨率上做了评估。

2.7Anchor box

YOLOv2借鉴了Faster R-CNN的思想，引入anchor。首先将原网络的FC层和最后一个pooling层去掉，使得最后的卷积层可以有更高分辨率的特征；然后缩减网络，用416416大小的输入代替原来448448，网络最终将416416的输入变成1313大小的feature map输出，缩小比例为32，这样得到的特征图都有奇数大小的宽和高。
【问题】为什么要得到奇数大小宽高的特征图？
奇数大小的宽和高会使得每个特征图在划分cell的时候就只有一个center cell（比如可以划分成77或99个cell，center cell只有一个，如果划分成88或1010的，center cell就有4个），大的object一般会占据图像的中心，所以希望用一个center cell去预测，而不是4个center cell去预测。
YOLOv2通过引入anchor boxes，预测的box数量超过了1千（每个grid cell有9个anchor box的话，一共就是13139=1521个，最终每个grid cell选择5个anchor box），增加box数量是为了提高object的定位准确率。

Dimension Clusters：自动选择box

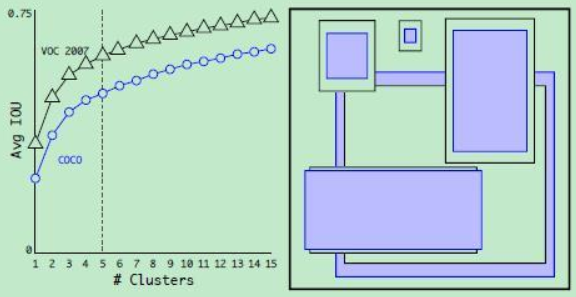

Faster RCNN是在网络训练中调整anchor box的尺寸，YOLOv2希望一开始就能选择到合适尺寸的anchor box，采用了k-means的方式对训练集的bounding boxes做聚类，试图找到合适的anchor box。
k-means计算距离时，使用，这样聚类的误差和box的尺寸大小无关。当k=5时，在模型复杂度和recall方面有较好的trade-off。

Direct Location Prediction

Faster R-CNN中，通过预测偏移量来对anchor box进行调整，得到预测的边框。在YOLO模型上采用anchor boxes时模型不稳定性，大部分不稳定因素来源于预测boxes位置（x，y）。因此，YOLO v2没有采用直接预测offset的方法，还是沿用了YOLO算法中直接预测相对于grid cell的坐标位置的方式。
每个grid cell最终生成5个bbox，网络需要为每个bbox预测5个offset值：，类似于YOLO v1中的confidence，
是先验框（anchor box，代表先验知识prior）的宽和高；sigmoid函数将值约束在0~1内，保证了grid cell预测的框位于当前cell内。

2.8损失函数设计

和YOLOv1一样，对于训练图片中的ground truth，若其中心点落在某个grid cell内，那么该cell内的5个先验框（prior）所对应的边界框负责预测它（IOU最大的负责），YOLOv2同样需要假定每个cell至多含有一个grounth truth。
YOLOv1中采用的是平方根以降低boxes的大小对误差的影响，而YOLOv2是直接计算，但是根据ground truth的大小对权重系数进行修正，这样对于尺度较小的boxes其权重系数会更大一些，起到和YOLOv1计算平方根相似的效果。
prior：先验框，即anchor box。
b：预测框。

3.YOLO9000：25 Dec 2016

YOLO9000的主要检测网络是YOLO v2，只是为了限制输出大小，每个grid cell只采用3个bbox，而不是5个。结合分类和检测数据集使得训练得到的检测模型可以检测约9000类物体，YOLO9000从构造数据集和模型训练两方面入手。
提出YOLO9000的原因主要是目前检测的数据集数据量较小，而分类数据集的量较大，因此利用数量较大的分类数据集来帮助训练检测模型。（分类数据集的标签label范围更广，ImageNet上有100多个品种的狗；检测数据集的标签label较粗糙，是通用意义上的，比如：狗、猫、船）

3.1构造数据集：WordTree

ImageNet的标签来自WordNet，WordNet是一个语言数据库，它构造了概念以及概念间的联系，WordNet是一种有向图的结构，而不是树（tree），e.g.“狗”既是“家畜”也是“犬类”。
为了简化问题，YOLO9000对ImageNet中的类别概念构建了一个树：WordTree，树中任意一个节点只属于唯一一个节点。判断一张图片是不是某个类别（e.g. Norfolk terrier），就计算这个类别节点到根节点之间的条件概率的乘积。

上下位词，就是具有上下位关系的词。上位词和下位词具有种和属的关系，种和属的关系本质上是一般和个别的关系。上位词的适用对象大于下位词（hyponyms）的适用对象，下位词表示的对象特征比上位词表示的对象特征更为丰富。

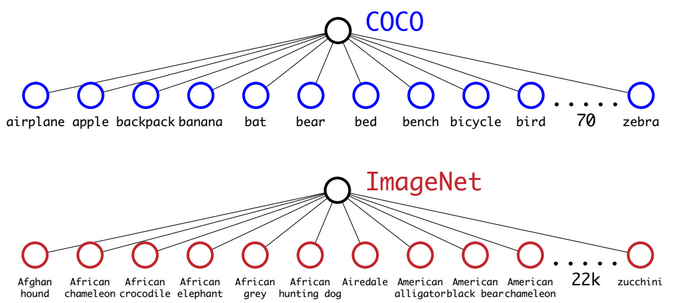

使用WordTree将多个数据集组合在一起，并将数据集中的多个类别映射到WordTree中的同义词集。e.g.WordTree组合了COCO和ImageNet中的标签label。
预测时，如果网络模型看到一只狗，但不确定狗的品种，模型会预测为“狗”（“狗”标签的置信度高），但具体某个狗品种标签的置信度低。

3.2模型训练：Joint training

训练时使用了COCO检测数据集和top 9000个类别的ImangeNet分类数据集，数量比例是1:4。YOLO9000使用了YOLOv2的模型架构，使用COCO数据集来学习检测，使用ImageNet数据集来学习分类。

4.YOLOv3：8 Apr 2018

4.1 YOLO简单对比

4.2YOLOv3的特点

多标签多分类

YOLOv3在网络结构上将原来用于单标签多分类的softmax层换成用于多标签多分类的逻辑回归层。因为一个object可能属于多个类，需要用逻辑回归层来对每个类别做二分类。
Softmax层被替换为一个1x1的卷积层+logistic激活函数的结构。

多尺度预测

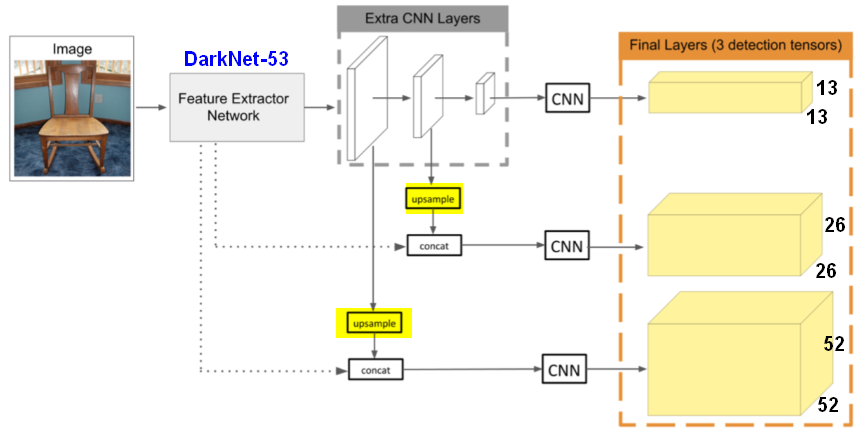

在YOLO v3中采用了多个scale（13x13，26x26，5252）的特征融合，获取前两层的feature map并做2倍的上采样（upsample），类似FPN，将三个scale的层拼接合并，再通过添加更多的卷积层来处理拼接合并后的feature map，最终生成预测的张量。在多个scale的feature map上做检测，对于小目标的检测效果提升还是比较明显的。YOLO v3中每个grid cell预测3个bounding box，经过多尺度的特征融合后，（以输入图像为416416为例）预测bbox的数量为：（1313+2626+5252）3；而YOLO v2中每个grid cell预测5个bounding box，一共预测13135个bbox。

关于bounding box的初始尺寸还是采用YOLO v2中的k-means聚类的方式来做，这种关于box大小的先验信息极大地帮助网络准确的预测每个box的offset/coordinate，从直观上，大小合适的box将会使网络更快速精准地学习。在COCO数据集上得到的9种聚类结果：(1013); (1630); (3323); (3061); (6245); (59119); (11690); (156198); (373*326)。

如上所述，YOLOv3一共用了三个目标探测层（13x13,26x26,52x52），每个探测层都分别独立进行下面的预测，差异在于其目标物尺寸不同，三个探测层上用9个大小不同的矩形框进行探测，可以更好得识别出图片上大大小小的目标物。

网络结构：特征提取

YOLOv3中使用DarkNet-53作为特征提取层，而YOLOv2中使用DarkNet-19（19个卷积层+5个池化层）。
DarkNet-53使用了全卷积（连续的3x3,1x1卷积），没有FC层，所以可以输入任意大小的图像；引入了residual残差结构，因此训练深层网络的难度更小，网络可以更深。Darknet-53只是特征提取层，因此multi-scale的特征融合和预测支路并没有在该网络结构中体现。

4.3损失函数设计

YOLOv3中有三个不同大小的目标探测层（Detection layers），每一层都需要计算loss，每一层都用了85（=4+1+80）个维度计算loss，最后将loss加和进行反向传播。每一层的loss都由四个部分组成：

• MSE：根据bbox的（x,y,w,h）坐标计算MSE。
• BCE：计算一个bbox含有目标物（obj）的得分（置信度）。
• BCE：计算一个bbox不含有目标物（noobj）的得分（置信度）。
• BCE：计算一个bbox是多个类别的预测。

根据GT（labelled targets），创建Obj Mask，它表明哪些bbox负责预测，也创建Noobj Mask，它表明哪些bbox不负责预测。有了Mask，就可以对比target和prediction，用于计算Loss。

来源： 1.YOLO论文：https://arxiv.org/abs/1506.02640 2.YOLO算法详解：https://blog.csdn.net/u014380165/article/details/72616238 3.YOLOv2算法详解：https://blog.csdn.net/u014380165/article/details/77961414 4.YOLOv2原理与实现：https://blog.csdn.net/l7H9JA4/article/details/79955903 5.YOLOv3算法详解：https://blog.csdn.net/u014380165/article/details/80202337 6.近距离观察YOLOv3：https://zhuanlan.zhihu.com/p/40332004 7.YOLOv3：https://zhuanlan.zhihu.com/p/93273011 8.Calculating Loss of YOLOv3：https://towardsdatascience.com/calculating-loss-of-yolo-v3-layer-8878bfaaf1ff
