现在我们来换一种思考方式,普里姆(Prim)算法是以某顶点为起点,逐步找各顶点上最小权值的边来构建最小生成树的。这就像是我们如果去参观某个展会,例如世博会,你从一个入口进去,然后找你所在位置周边的场馆中你最感兴趣的场馆观光,看完后再用同样的办法看下一个。可我们为什么不事先计划好,进园后直接到你最想去的场馆观看呢?事实上,去世博园的观众,绝大多数都是这样做的。
同样的思路,我们也可以直接就以边为目标去构建,因为权值是在边上,直接去找最小权值的边来构建生成树也是很自然的想法,只不过构建时要考虑是否会形成环路而已。此时我们就用到了图的存储结构中的边集数组结构。
以下是edge边集数组结构的定义代码:
/* 对边集数组Edge结构的定义 */
typedef struct {
int begin;
int end;
int weight;
} Edge;

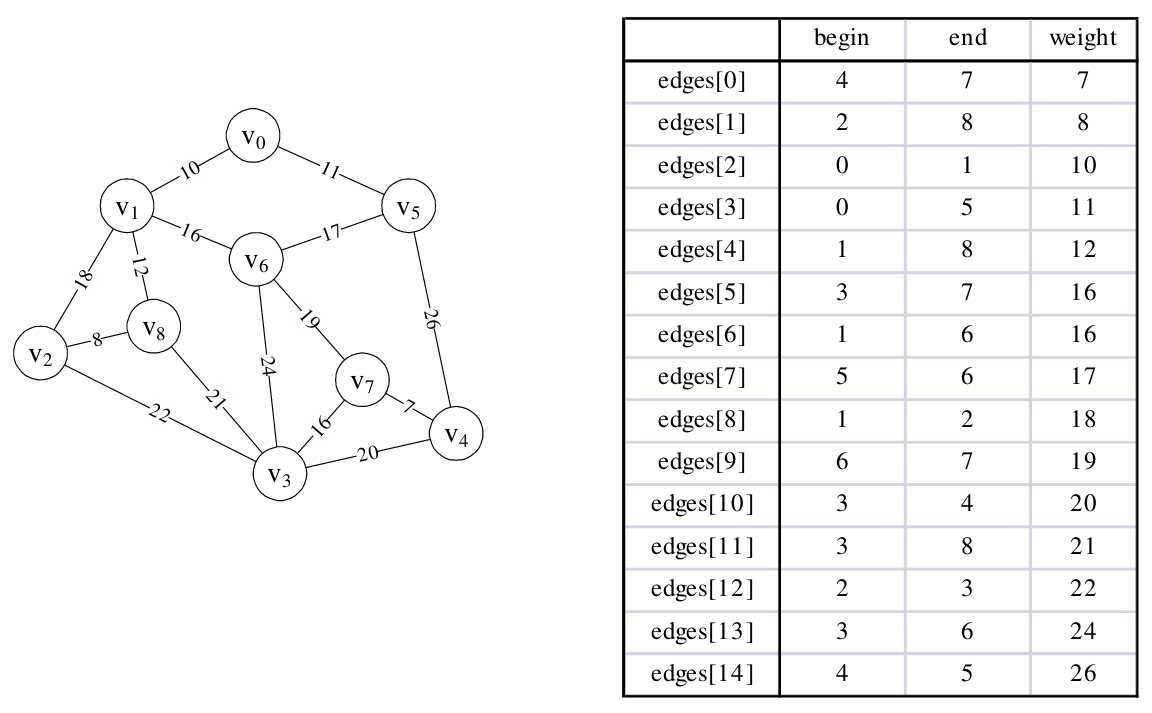

我们将图7-6-3的邻接矩阵通过程序转化为图7-6-7的右图的边集数组,并且对它们按权值从小到大排序。
于是克鲁斯卡尔(Kruskal)算法代码如下,左侧数字为行号。其中MAXEDGE为边数量的极大值,此处大于等于15即可,MAXVEX为顶点个数最大值,此处大于等于9即可。现在假设我们自己就是计算机,在调用MiniSpanTree_Kruskal函数,输入图7-6-3右图的邻接矩阵后,看看它是如何运行并打印出最小生成树的。
/* Kruskal算法生成最小生成树 */
/* 生成最小生成树 */
void MiniSpanTree_Kruskal(MGraph G){
int i, n, m;
/* 定义边集数组 */
Edge edges[MAXEDGE];
/* 定义一数组用来判断边与边是否形成环路 */
int parent[MAXVEX];
/* 此处省略将邻接矩阵G转化为边集数组edges并按权由小到大排序的代码 */
for (i = 0; i < G.numVertexes; i++)
/* 初始化数组值为0 */
parent[i] = 0;
/* 循环每一条边 */
for (i = 0; i < G.numEdges; i++){
n = Find(parent, edges[i].begin);
m = Find(parent, edges[i].end);
/* 假如n与m不等,说明此边没有与现有生成树形成环路 */
if (n != m){
/* 将此边的结尾顶点放入下标为起点的parent中表示此顶点已经在生成树集合中 */
parent[n] = m;
printf("(%d, %d) %d ", edges[i].begin,edges[i].end, edges[i].weight);
}
}
}
/* 查找连线顶点的尾部下标 */
int Find(int *parent, int f)
{
while (parent[f] > 0)
f = parent[f];
return f;
}
克鲁斯卡尔(Kruskal)算法运行过程:
- 程序开始运行,第5行之后,我们省略掉颇占篇幅但却很容易实现的将邻接矩阵转换为边集数组,并按权值从小到大排序的代码,也就是说,在第5行开始,我们已经有了结构为edge,数据内容是图7-6-7的右图的一维数组edges。
- 第5~7行,我们声明一个数组parent,并将它的值都初始化为0,它的作用我们后面慢慢说。
- 第8~17行,我们开始对边集数组做循环遍历,开始时,i=0。
- 第10行,我们调用了第19~25行的函数Find,传入的参数是数组parent和当前权值最小边(v 4 ,v 7 )的begin:4。因为parent中全都是0所以传初值使得n=4。
- 第11行,同样作法,传入(v 4 ,v 7 )的end:7。传出值使得m=7。
- 第12~16行,很显然n与m不相等,因此parent[4]=7。此时parent数组值为{0,0,0,0,7,0,0,0,0},并且打印得到“(4,7)7”。此时我们已经将边(v 4 , v7 )纳入到最小生成树中,如图7-6-8所示。

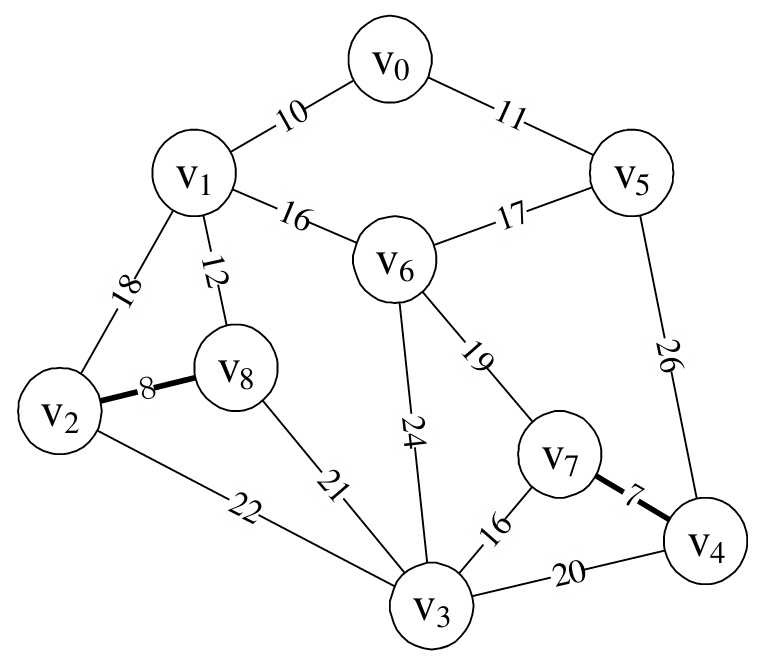

- 循环返回,执行10~16行,此时i=1,edge[1]得到边(v 2 ,v 8 ),n=2,m=8,parent[2]=8,打印结果为“(2,8)8”,此时parent数组值为{0,0,8,0,7,0,0,0,0},这也就表示边(v 4 ,v 7 )和边(v 2 ,v 8 )已经纳入到最小生成树,如图7-6-9所示。

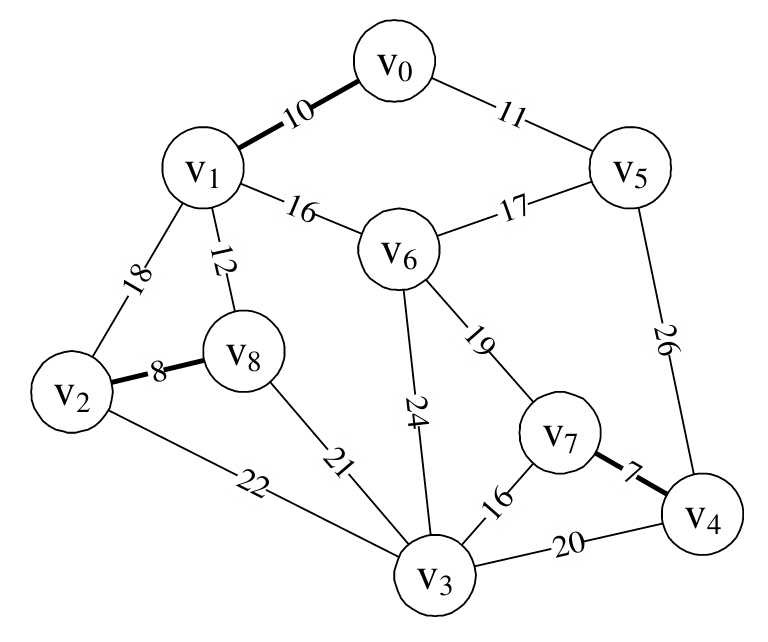

- 再次执行10~16行,此时i=2,edge[2]得到边(v 0 ,v 1 ),n=0,m=1,parent[0]=1,打印结果为“(0,1)10”,此时parent数组值为{1,0,8,0,7,0,0,0,0},此时边(v 4 ,v 7 )、(v 2 ,v 8 )和(v 0 ,v 1 )已经纳入到最小生成树,如图7-6-10所示。

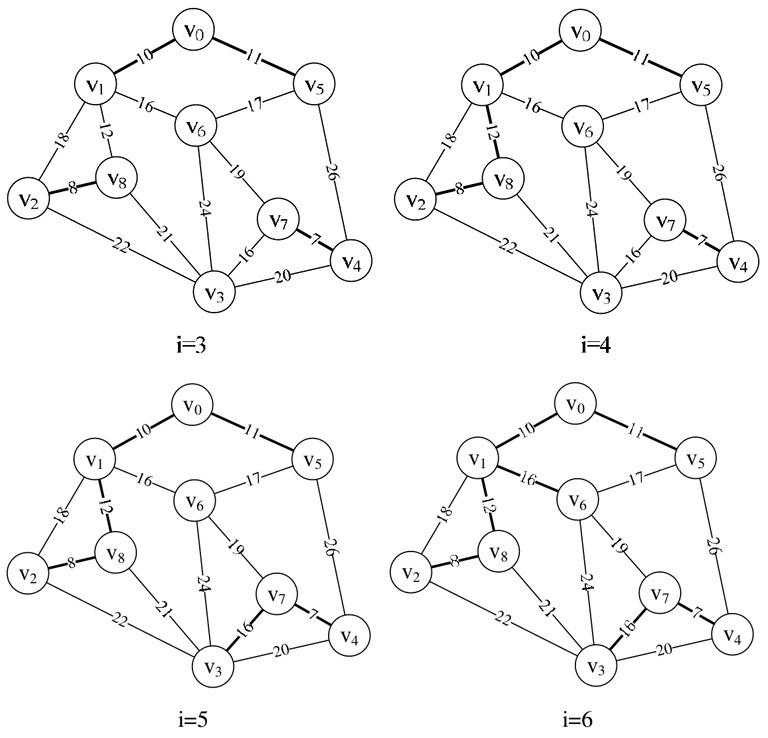

- 当i=3、4、5、6时,分别将边(v 0 ,v 5 )、(v 1 ,v 8 )、(v 3 ,v 7 )、(v 1 ,v 6 ) 纳入到最小生成树中,如图7-6-11所示。此时parent数组值为{1,5,8,7,7,8,0,0,6},怎么去解读这个数组现在这些数字的意义呢?

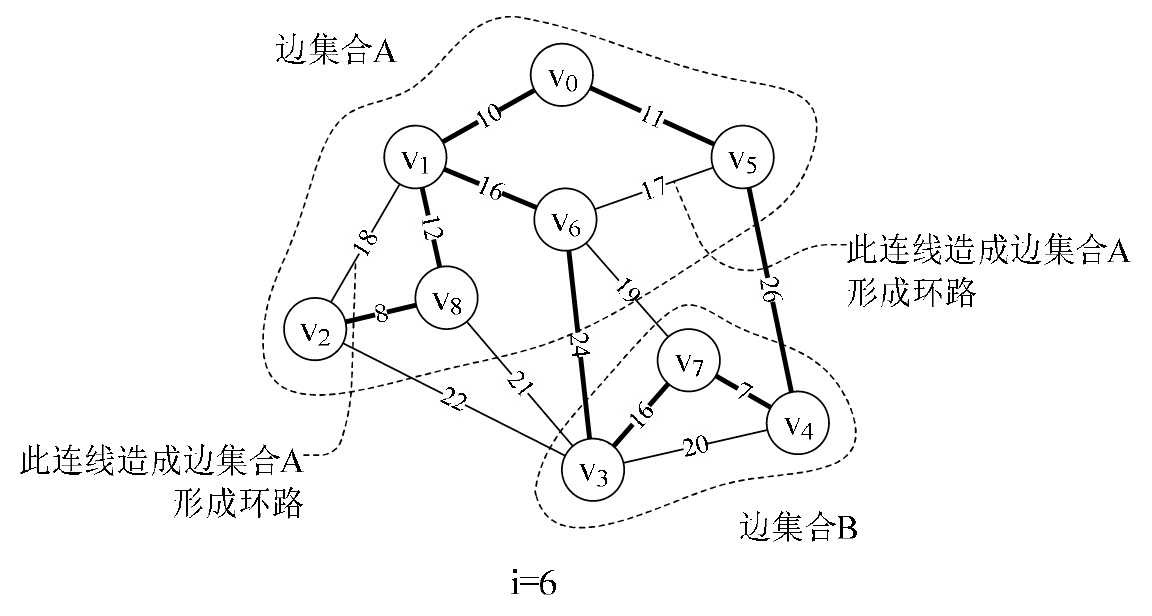

从图7-6-11的右下方的图i=6的粗线连线可以得到,我们其实是有两个连通的边集合A与B中纳入到最小生成树中的,如图7-6-12所示。当parent[0]=1,表示v 0 和v 1 已经在生成树的边集合A中。此时将parent[0]=1的1改为下标,由parent[1]=5,表示v 1 和v 5 在边集合A中,parent[5]=8表示v 5 与v 8 在边集合A中,parent[8]=6表示v 8 与v 6 在边集合A中,parent[6]=0表示集合A暂时到头,此时边集合A有v 0 、v 1 、v 5、v 8 、v 6 。我们查看parent中没有查看的值,parent[2]=8表示v 2 与v 8在一个集合中,因此v 2 也在边集合A中。再由parent[3]=7、parent[4]=7和parent[7]=0可知v 3 、v 4 、v 7 在另一个边集合B中。
- 当i=7时,第10行,调用Find函数,会传入参数edges[7].begin=5。此时第21行,parent[5]=8>0,所以f=8,再循环得parent[8]=6。因parent[6]=0所以Find返回后第10行得到n=6。而此时第11行,传入参数edges[7].end=6得到m=6。此时n=m,不再打印,继续下一循环。这就告诉我们,因为边(v 5 ,v 6 )使得边集合A形成了环路。因此不能将它纳入到最小生成树中,如图7-6-12所示。
- 当i=8时,与上面相同,由于边(v1 ,v 2 )使得边集合A形成了环路。因此不能将它纳入到最小生成树中,如图7-6-12所示。

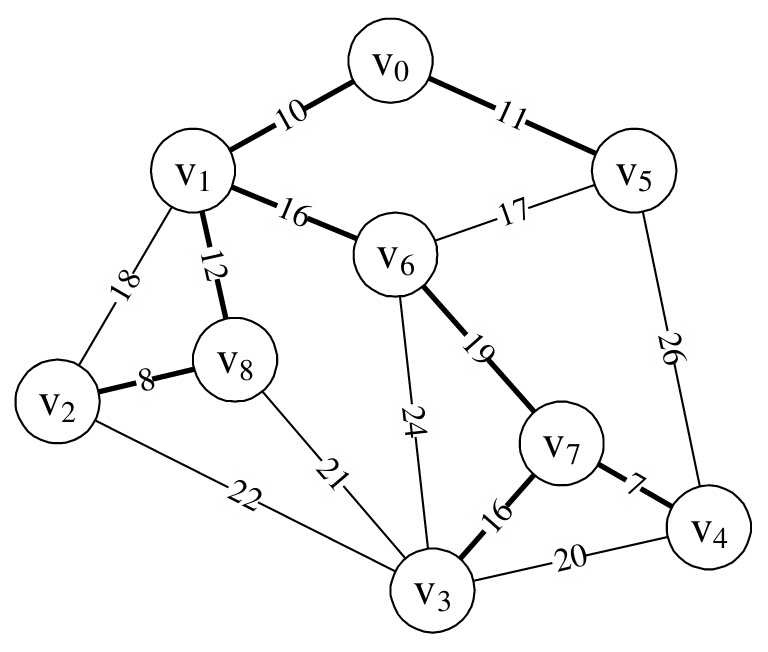

- 当i=9时,边(v 6 ,v 7 ),第10行得到n=6,第11行得到m=7,因此parent[6]=7,打印“(6,7)19”。此时parent数组值为{1,5,8,7,7,8,7,0,6},如图7-6-13所示。
- 此后边的循环均造成环路,最终最小生成树即为图7-6-13所示。
好了,我们来把克鲁斯卡尔(Kruskal)算法的实现定义归纳一下结束这一节的讲解。
假设N=(V,{E})是连通网,则令最小生成树的初始状态为只有n个顶点而无边的非连通图T={V,{}},图中每个顶点自成一个连通分量。在E中选择代价最小的边,若该边依附的顶点落在T中不同的连通分量上,则将此边加入到T中,否则舍去此边而选择下一条代价最小的边。依次类推,直至T中所有顶点都在同一连通分量上为止。
此算法的Find函数由边数e决定,时间复杂度为O(loge),而外面有一个for循环e次。所以克鲁斯卡尔算法的时间复杂度为O(eloge)。
对比两个算法,克鲁斯卡尔算法主要是针对边来展开,边数少时效率会非常高,所以对于稀疏图有很大的优势;而普里姆算法对于稠密图,即边数非常多的情况会更好一些。
