递归神经网络（RNN）是一类人工神经网络，通常与顺序数据一起使用。3种最常见的递归神经网络类型是

  1. 香草RNN，
  2. 长期短暂记忆（LSTM），由Hochreiter和Schmidhuber在1997年提出，和
  3. Cho 等人提出的门控复发单位（GRU）。人在2014年。 请注意，我将使用“RNN”来统一指代固有循环的神经网络架构，并使用“vanilla RNN”来指代最简单的递归神经网络架构，如图> 1所示。 有许多用于递归神经网络的图解图。我最喜欢的是迈克尔·阮（Michael Nguyen）在“走向数据科学”（Towards Data Science）上发表的这篇文章，因为他为我们提供了对这些模型的直觉，更重要的是让我们更容易理解的美丽插图。但我的帖子背后的动机是更好地可视化在这些单元格中发生的事情，以及如何共享节点以及它们如何转换以给出输出节点。我的灵感来自迈克尔的精彩动画。
    本文探讨了香草RNN，LSTM和GRU细胞。这是一个简短的阅读，适用于那些阅读过这些主题的人。（我建议在阅读这篇文章之前阅读迈克尔的文章。）重要的是要注意以下动画是连续的，以引导人眼，但不反映矢量化机器计算期间的时间顺序。

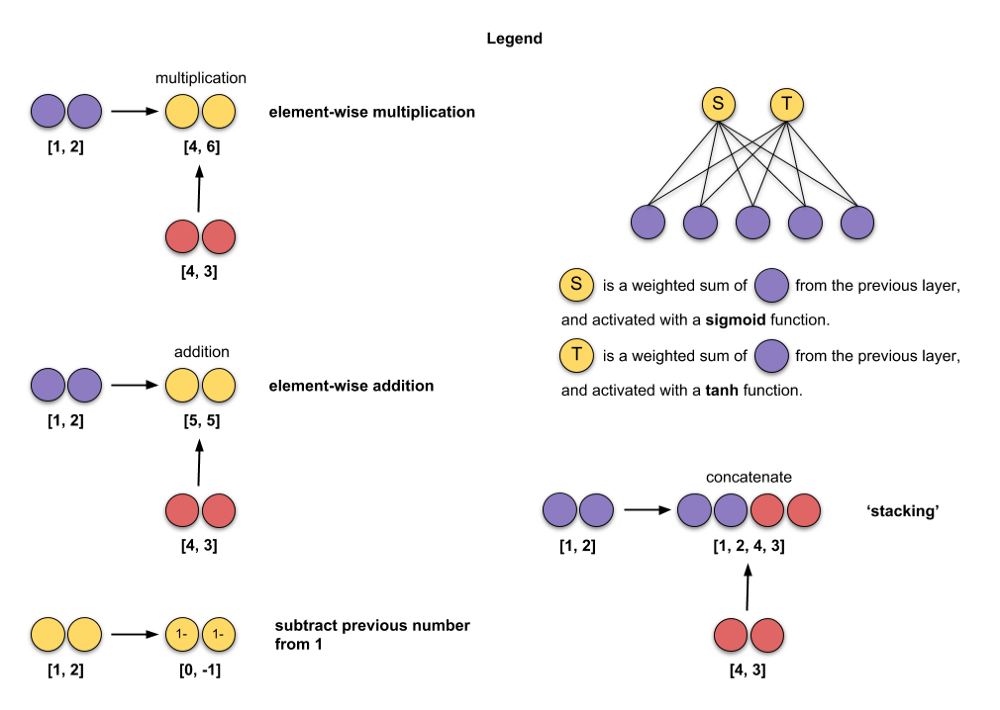

    这是我用于插图的传奇。
    在我的动画中，我使用的输入大小为3（绿色）和2个隐藏单位（红色），批量大小为1。
    让我们开始！

香草RNN


  • 牛逼  -时间步
  • X - 输入
  • h - 隐藏状态
  • X的长度- 输入的尺寸/尺寸

  • h的长度- 没有。隐藏单位。需要注意的是不同的库调用它们不同，但它们的意思是一样的：
    - Keras - [state_size](https://keras.io/layers/recurrent/) ， - PyTorch -  - TensorFlow - [units](https://keras.io/layers/recurrent/#lstm)``[hidden_size](https://pytorch.org/docs/stable/nn.html#rnn)
    [num_units](https://www.tensorflow.org/api_docs/python/tf/nn/rnn_cell/BasicLSTMCell)

    LSTM


  • C - 细胞状态

注意，单元状态的维度与隐藏状态的维度相同。

GRU

希望这些动画以某种方式帮助你！以下是静态图像中单元格的摘要：

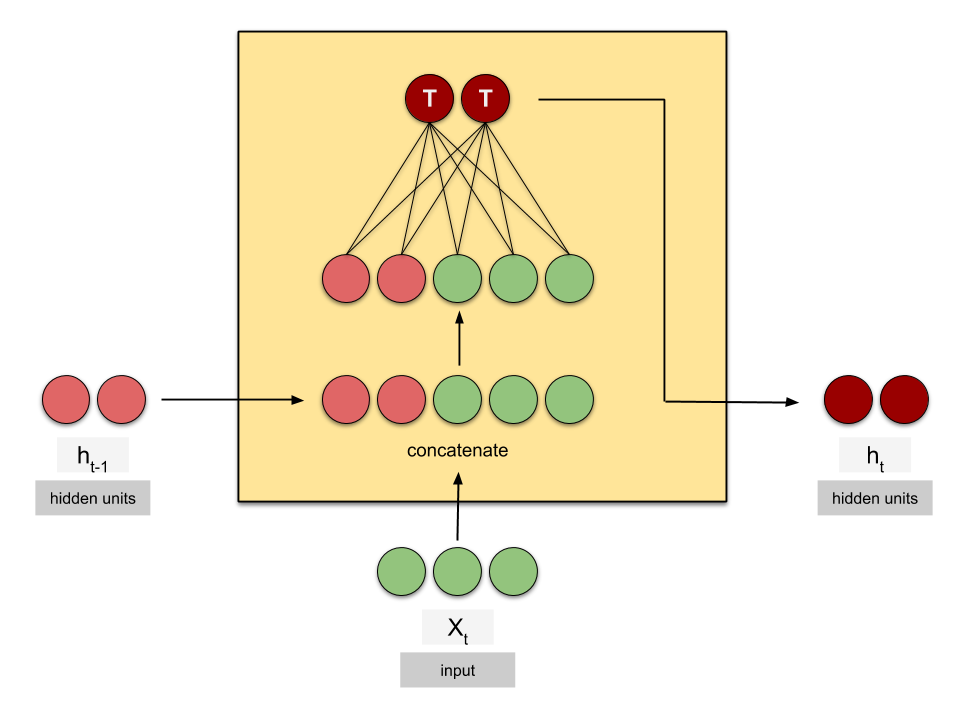

图4：香草RNN细胞
8.png图5：LSTM细胞
图6：GRU细胞
