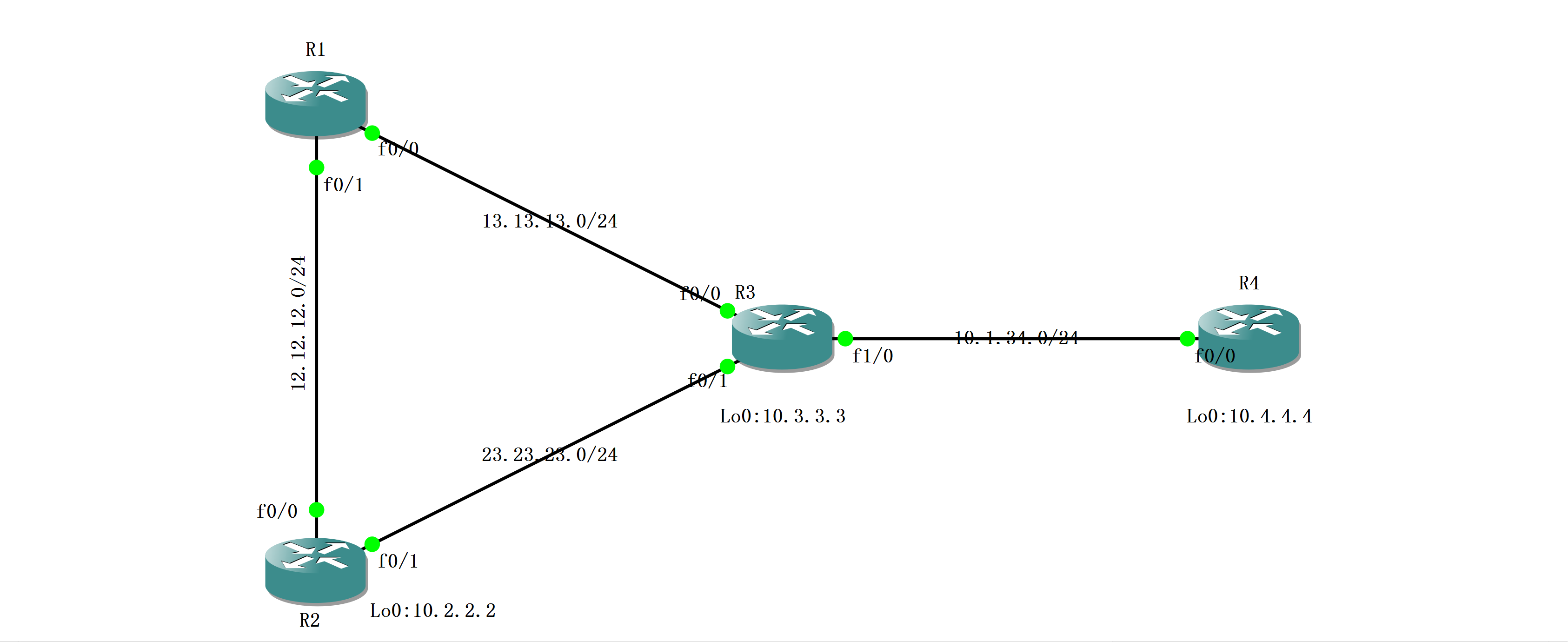

拓扑

实验 Stub Router - 图1

配置

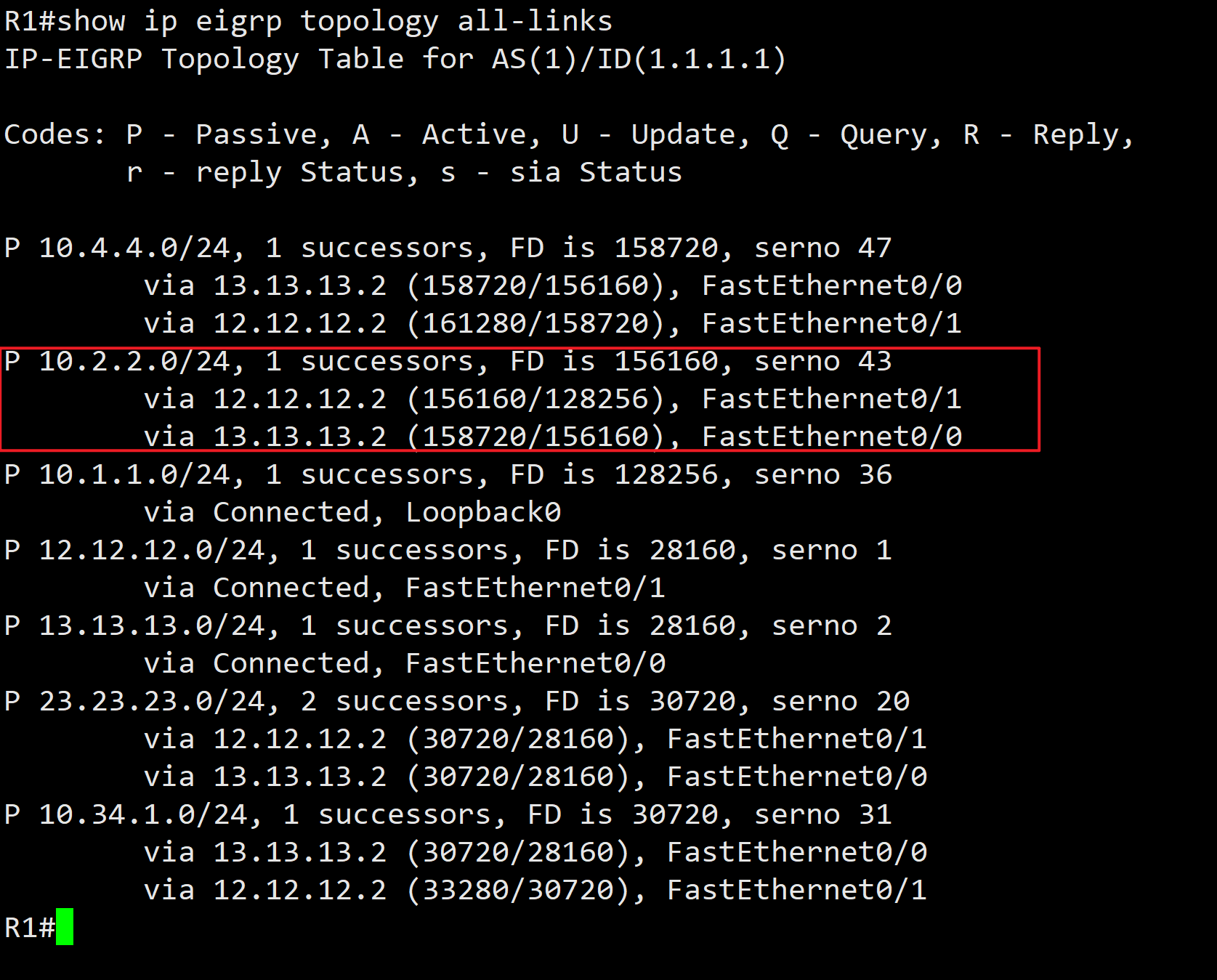

  • 没有配置Stub时，R1有2条路径到R2的Lo0

实验 Stub Router - 图2

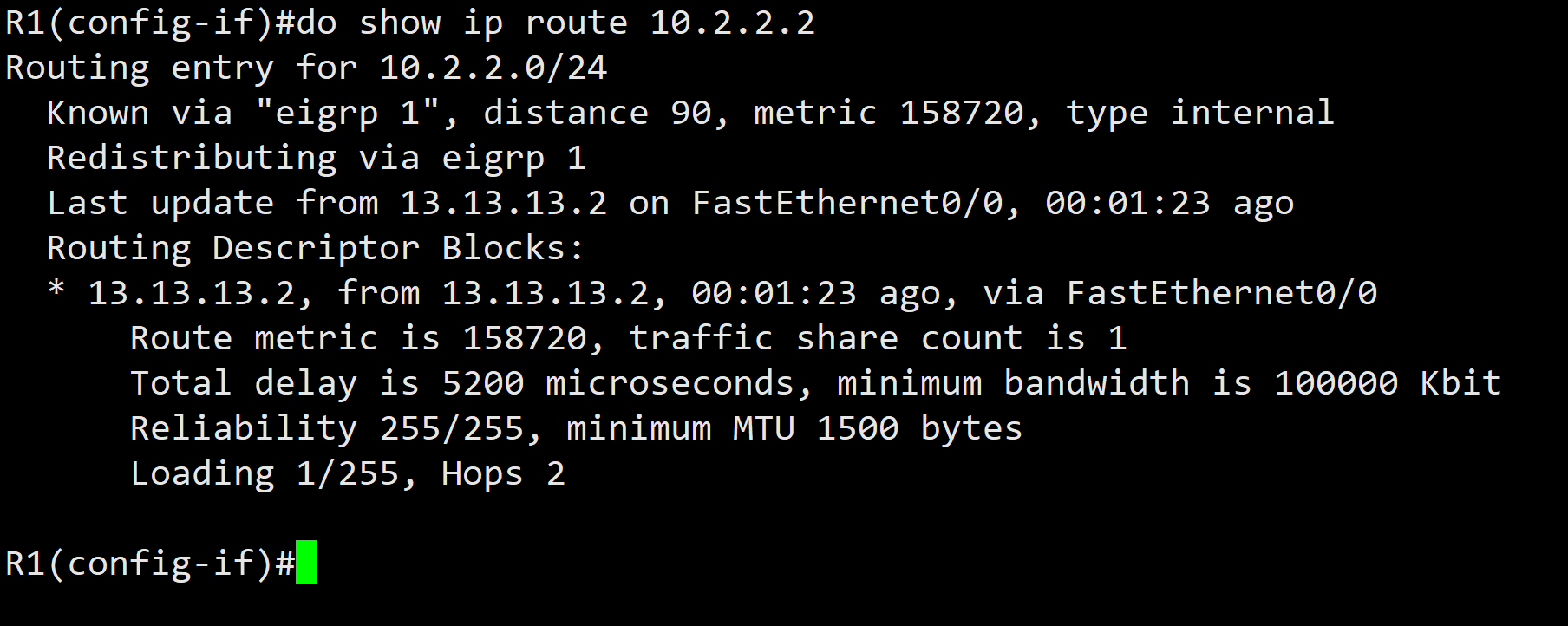

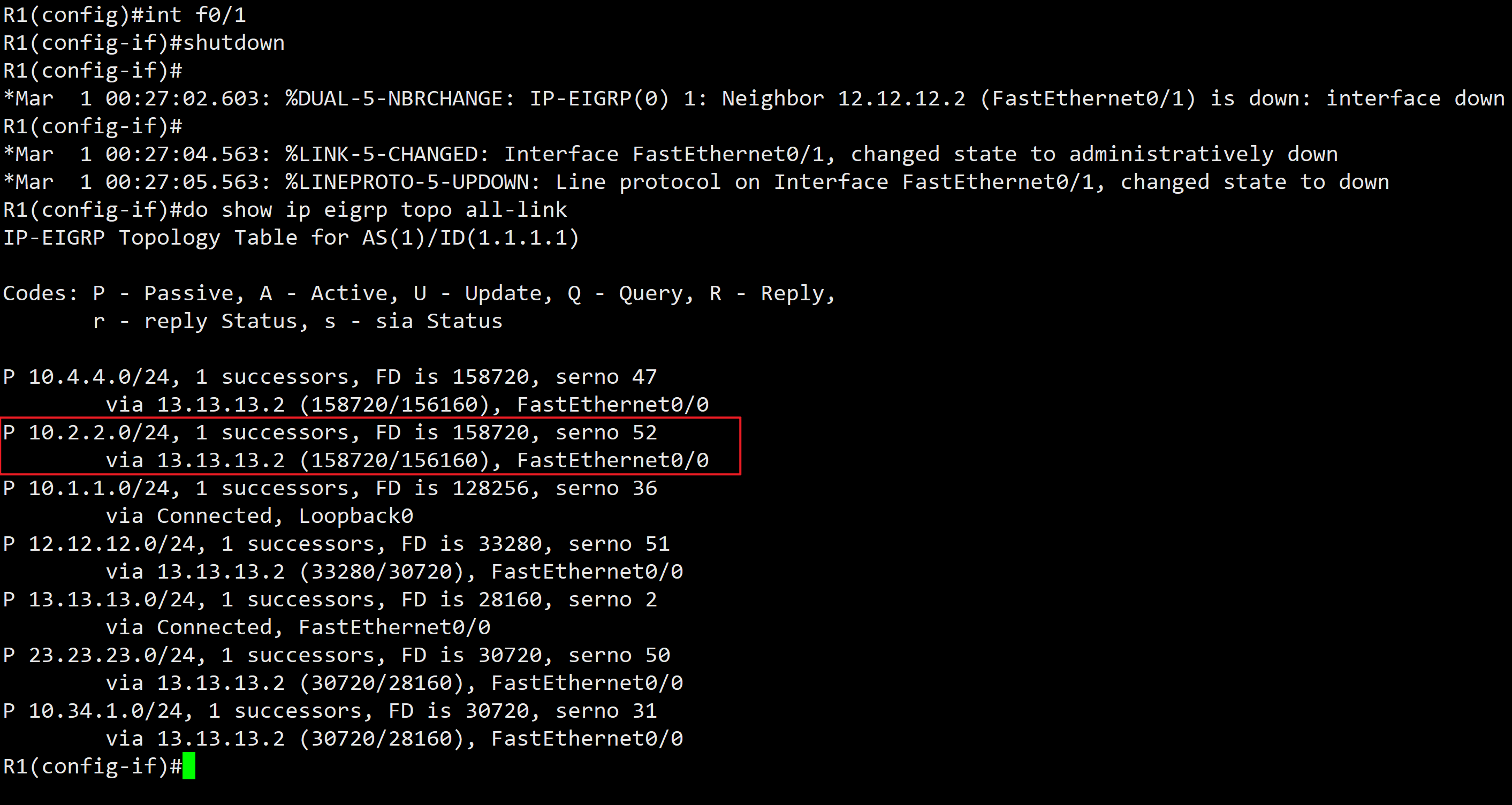

  • 断掉R1 和 R2 之间的连接，R1到R2 开始走R3

实验 Stub Router - 图3

实验 Stub Router - 图4

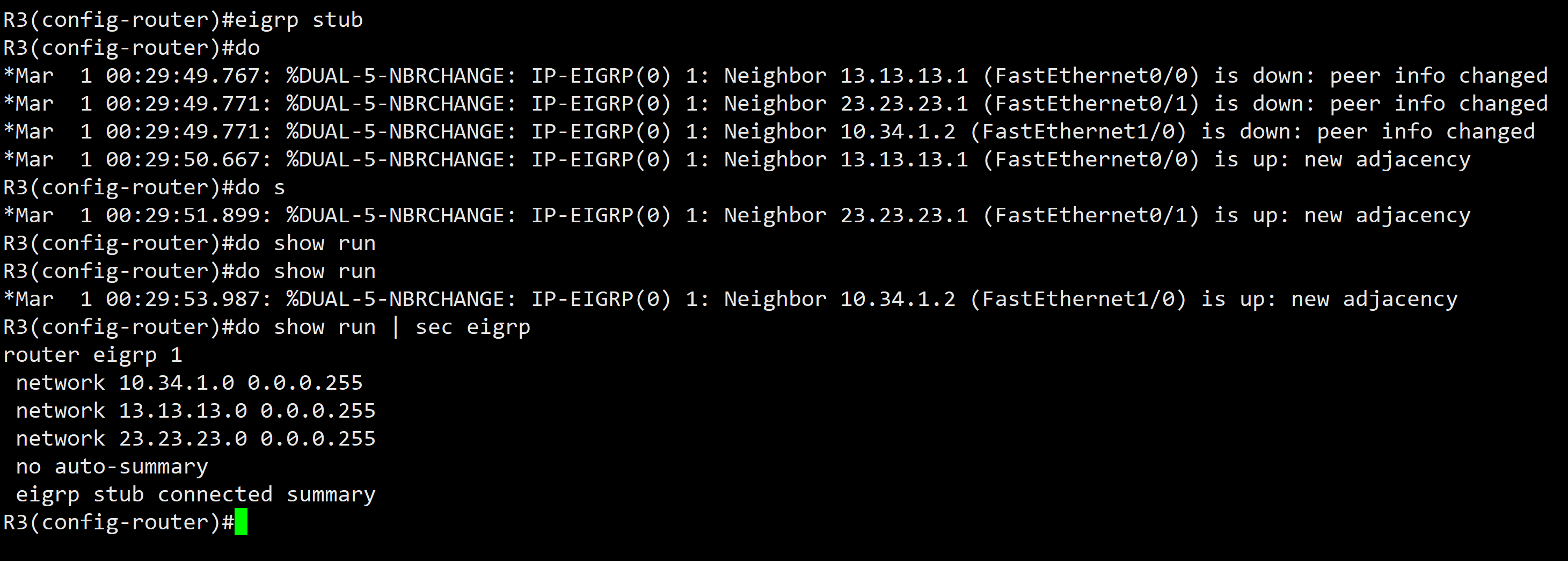

  • 到R3 上配置Stub，只需要输入 eigrp stub，系统会带上2个默认的参数 connected 和 summary

实验 Stub Router - 图5

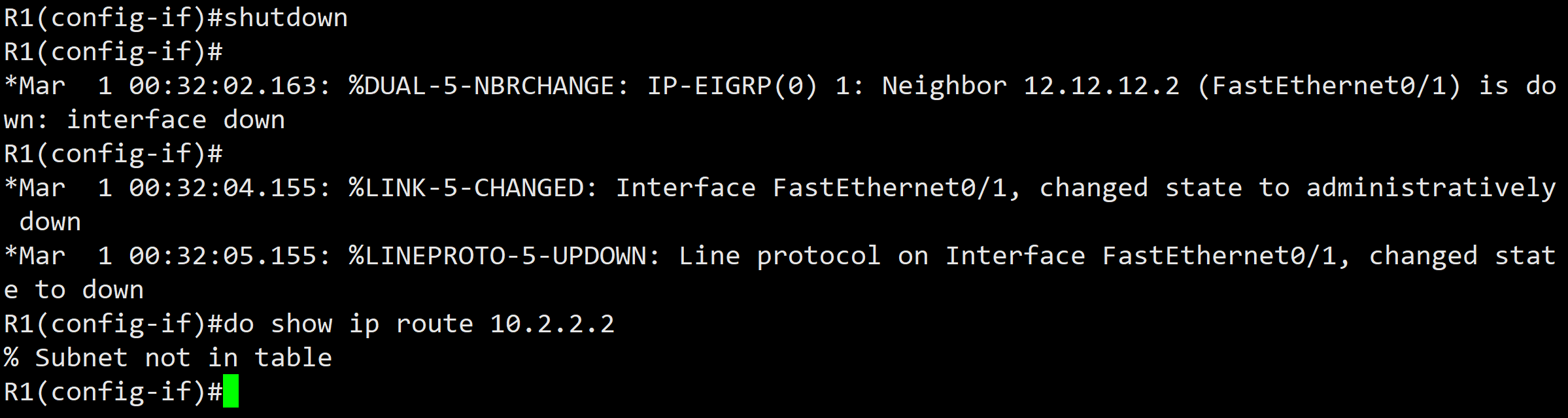

  • 再回R1，断掉R1 和 R2 之间接口，查看路由 —— R1 没有了去往10.2.2.2 的路径

实验 Stub Router - 图6

  • 与此同时，R3上仍然保有到R2的路由，但不再对外宣告

实验 Stub Router - 图7

  • 即使R1接口恢复，R4的路由（10.4.4.4）也看不到了，那如果想看到，需要下一个功能 Stub Site Function
