Type7 NSSA External Summary

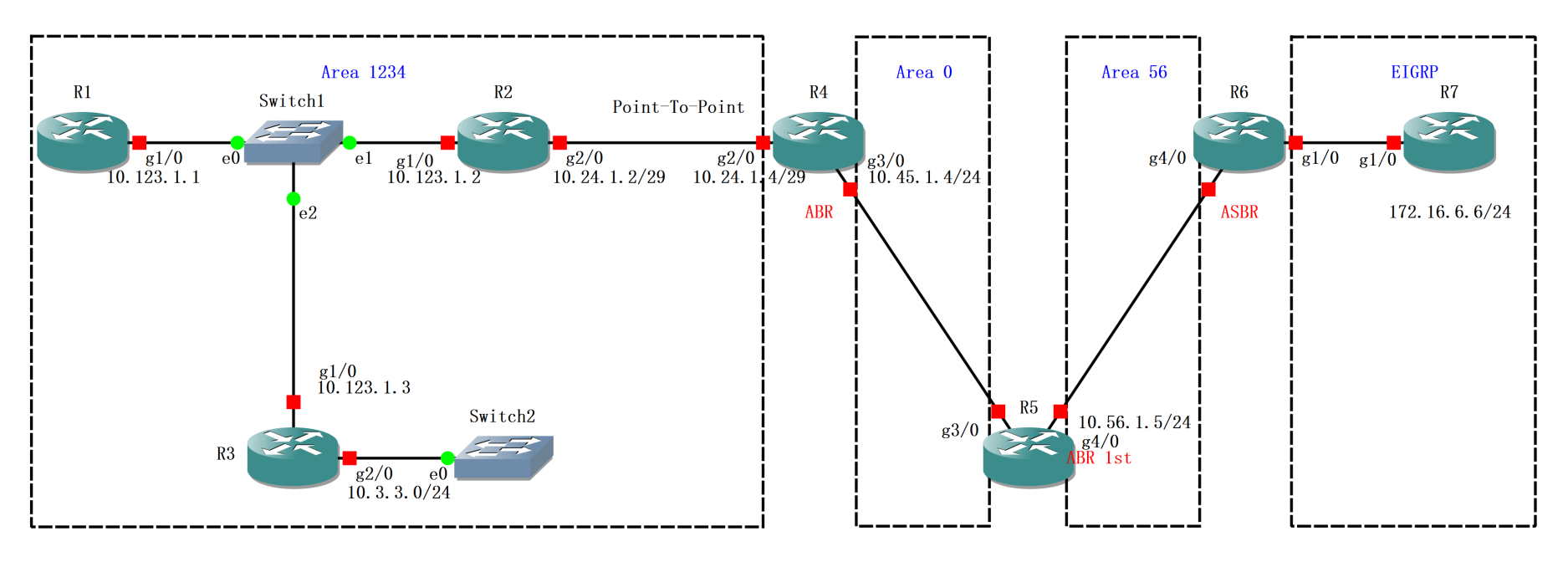

  • Who：ASBR in NSSA (先理解成1个特殊的Area)
  • What：
  • Where：只在NSSA的区域内传播，经过ABR时被翻译成Type5
    • 基本上和Type5 一致，只是因为NSSA区域的特殊性，只能产生Type7
  • Link ID：代表外部网络的网络号
  • R6 产生，和之前标准的Type5 的差别是：有了明确的 Forward Address，之前是0.0.0.0
    • 转发地址的变化，代表什么？

26 LSA Type7 - NSSA External Summary - 图2

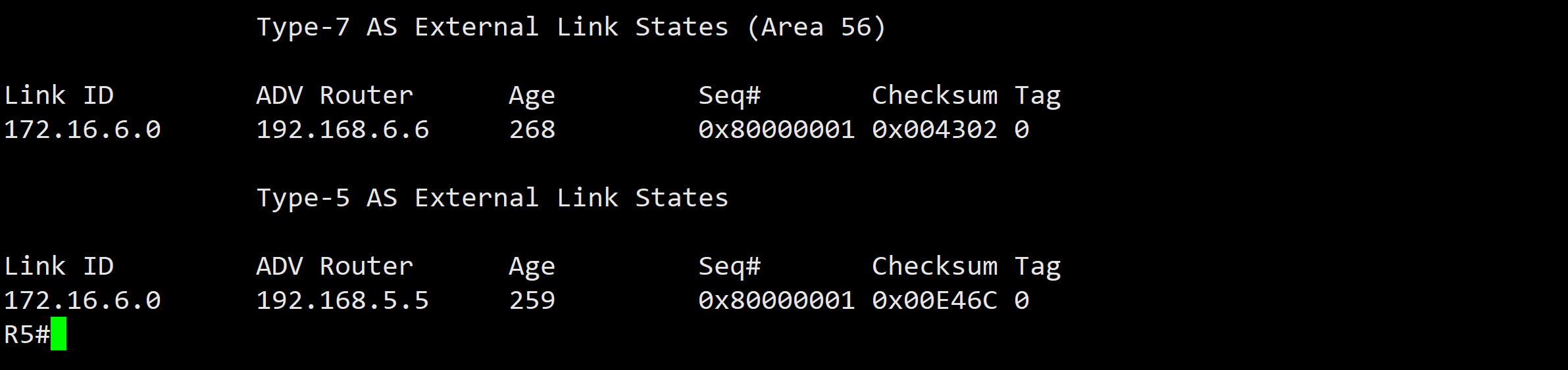

  • 在R5 上Type7 转成 Type5，注意ADV Router的差异

26 LSA Type7 - NSSA External Summary - 图3

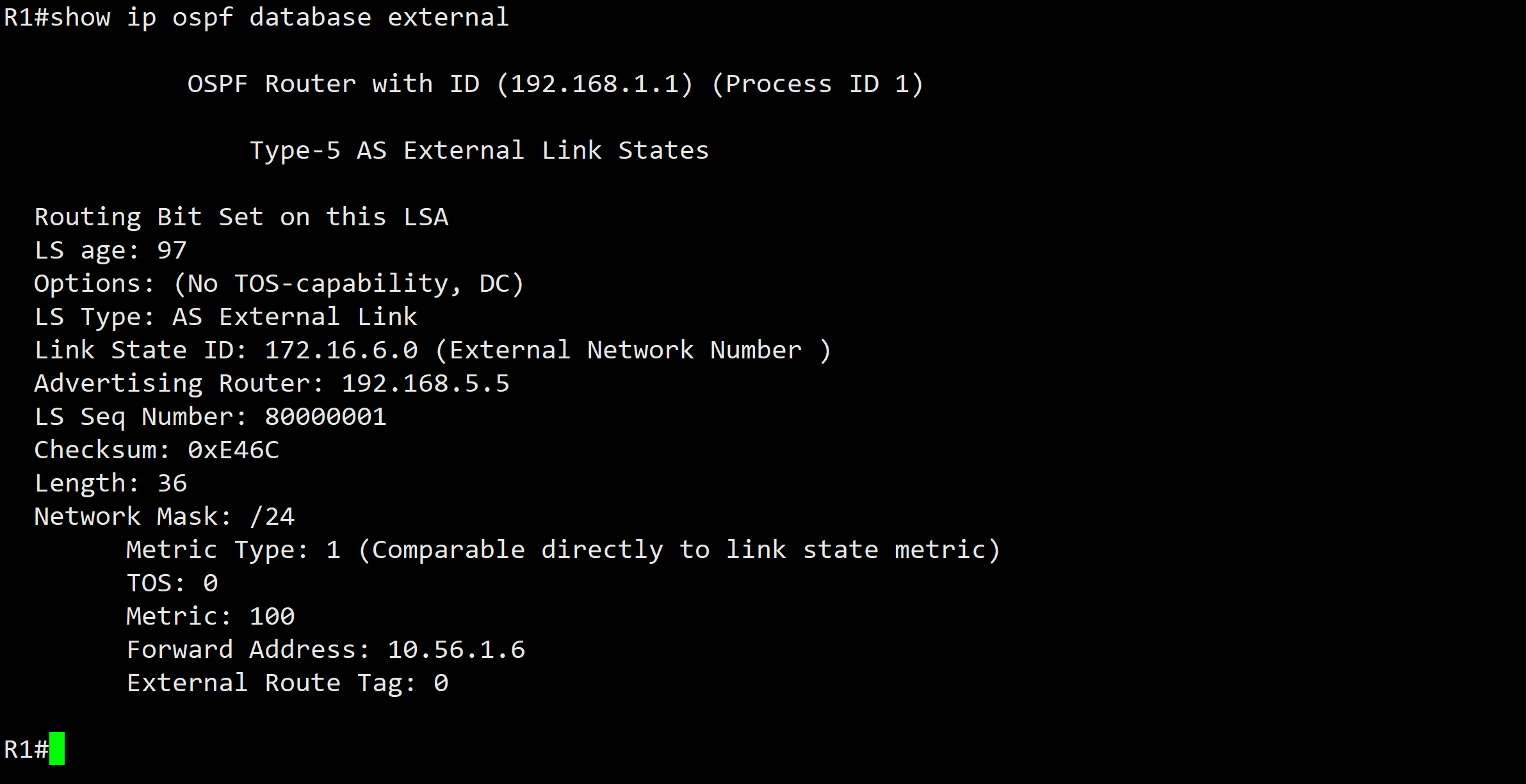

  • 在R1 上只能收到 Type5，没有Type7
