DR && BDR
- 只在 Multi-Access 网路中存在，如 Ethernet LAN
- 为什么要有DR/BDR —— 没有时，需要维护大量冗余的邻居关系。有 DR和BDR 时，其他DROTHER 只和DR/BDR 形成 Adjacency 关系（非Neighbor，Neighbor 不等于 Adjacency，Neighbor 不一定交换数据）
- DR/BDR 会监听224.0.0.6 ，其他DROTHER 会发送路由更新到这个组播地址，DR收到后，向发送者回复单播回应，同时通过组播地址 224.0.0.5 （所有OSPF路由器都会监听）宣告这条更新
- 选举
- 在建立Neighbor时开始选举，2-way完成后
- debug ip ospf adj —— 可以观察选举过程
- 选举规则
- 比较启用OSPF 接口的优先级，0表示不参与，1-255之间大者胜出，默认情况下接口priority都是1
- 接口Priority相同时，拥有更大Router ID的路由器胜出
- show ip ospf neighbor 的输出中
- DROTHER 之间的状态是 2-WAY
- DROTHER 和 DR/BDR 要达到 FULL
- DR/BDR 和 其他 DROTHER 都是FULL
- 修改Priority ： ip ospf priority —— 修改后需要重启所有Router 上的OSPF进程，才会触发重新计算
Network Type - Broadcast & Nonbroadcast
- Broadcast 网路都需要DR/BDR 选举
- Nonboardcast : 手动指定邻居
Network Type - Point-to-Point
- 用串口互联（使用HDLC 或则 PPP 协议）、或者GRE Tunnel 的两台OSPF设备，没有DR/BDR ，建立Adjacency的速度会更快
- 点到点网路也没有ARP协议
- 只有2台OSPF设备互联的网路 也可以修改为 point-to-point
Network Type - Point-to-Multipoint
Network Type - Loopback Network
- 环回接口归属的类型。无论怎么配置，最终都是按照/32 对外宣告
- 修改网路类型
- ip ospf net Type

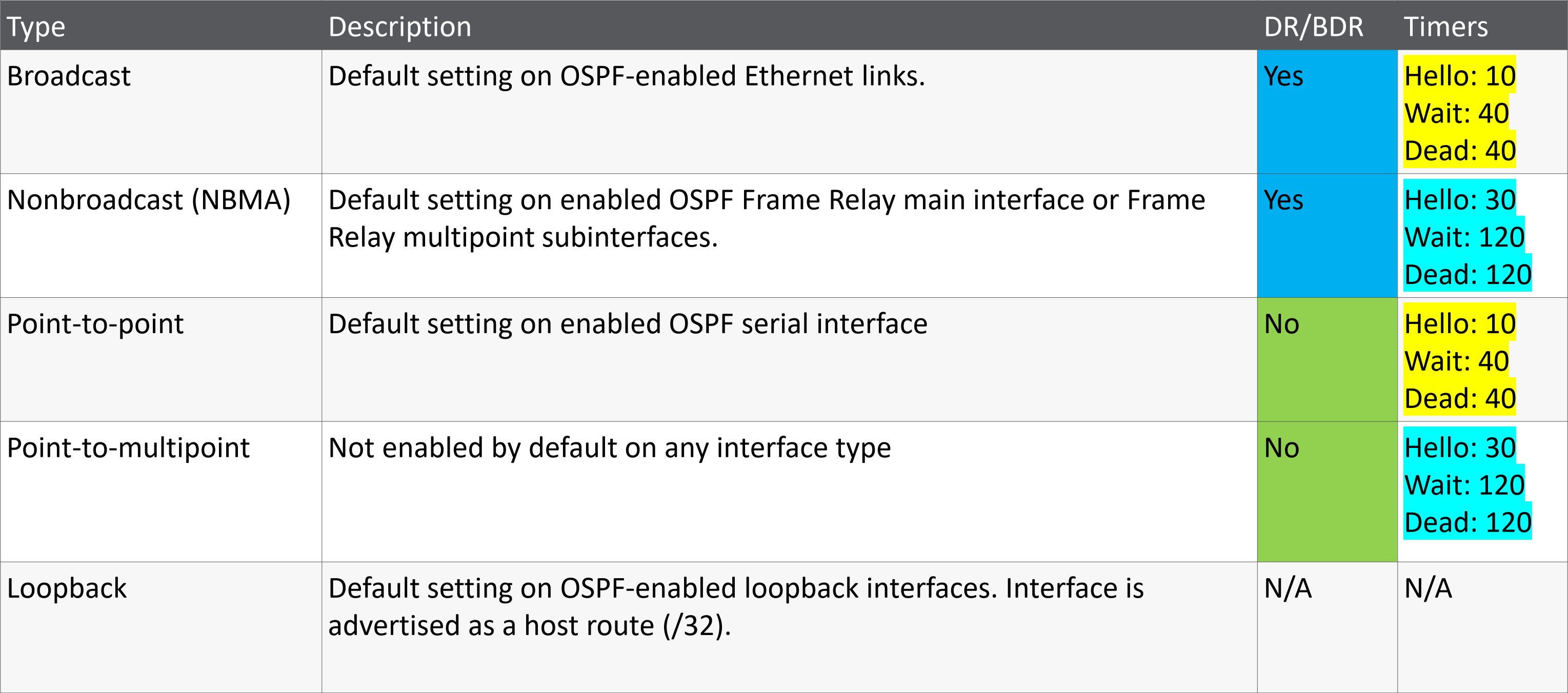

Network Type Summary
- 凡是带Broadcast （即使是nonbroadcast) 都需要DR/BDR
Failue Detection
- Hello Timer
- Dead Timer
- 不同网路类型有不同的默认设置，二者之间默认是1:4 的关系
OSPF Network Statement
- network 命令不是宣告网路，而是定义1个IP地址范围，如果接口地址在这个范围，那这个接口会被放到OSPF 进程。 可以通过下面命令将指定接口开启OSPF
- ip ospf process-id area area-id
Default Route Advertisement
- default-information originate [always]
- 不带 always 时，必须存在1条默认路由（可以是静态，也可以通过其他方式学到）
- 带 always 时，无论是否存在默认路由，都可以宣告
Passive Interface
- 配置Passive的接口还是可以被宣告，但是不能和对端形成OSPF Adjacency （不再发送hello ，不再处理任何收到的 hello）
- 在EIGRP进程下： passive interface 指定接口
- 指定接口之外：passive interface default + no passive interface-id
Authentication
- 可以按接口启用，也可以按Area启用
- 可以是 PlainText ，可以是MD5
- 方式1
- ip ospf authentication
- ip ospf authentication-key XXX
- 方式2
- ip ospf authentication message-digest
- ip ospf message-digest-key 1 md5 XXX
- 方式3
- 在进程下：area X authentication [message-digest | ]
- 在接口下：ip ospf authentication-key XXX 或者 ip ospf message-digest-key 1 md5 XXX
