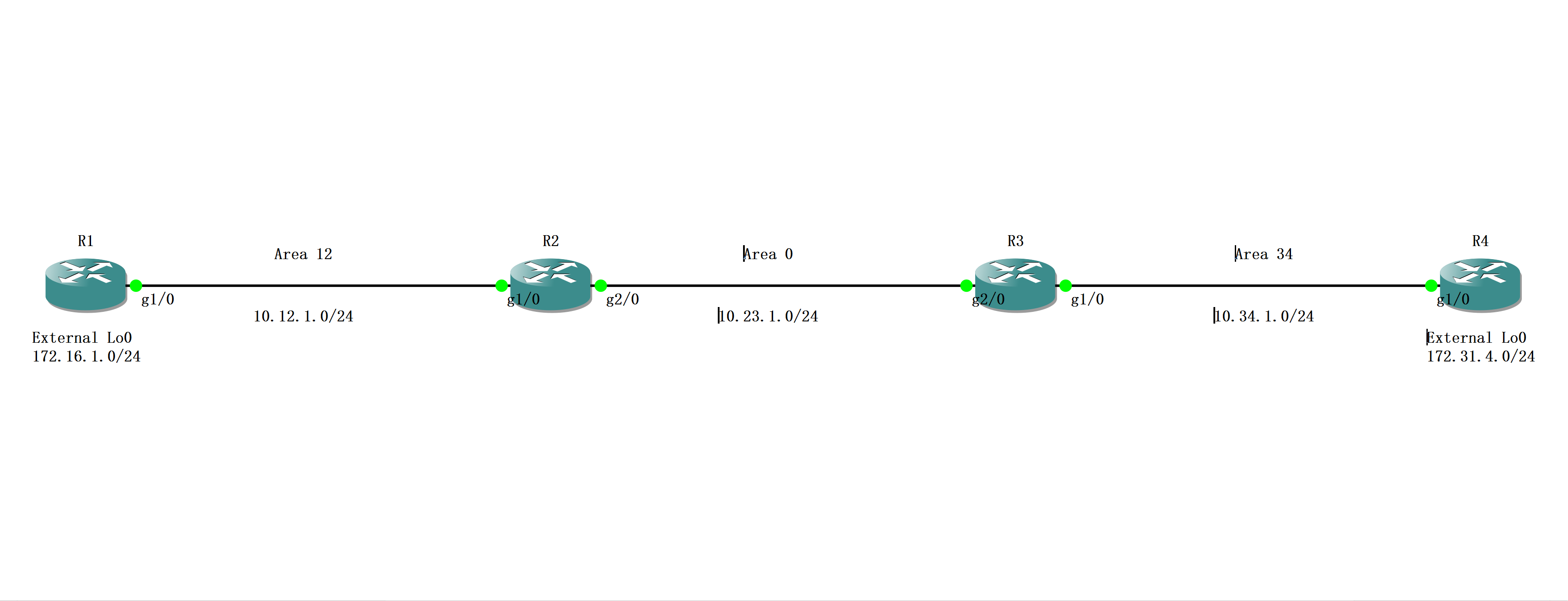

拓扑

实验 - 图1

步骤

Stub Area

实验 - 图2

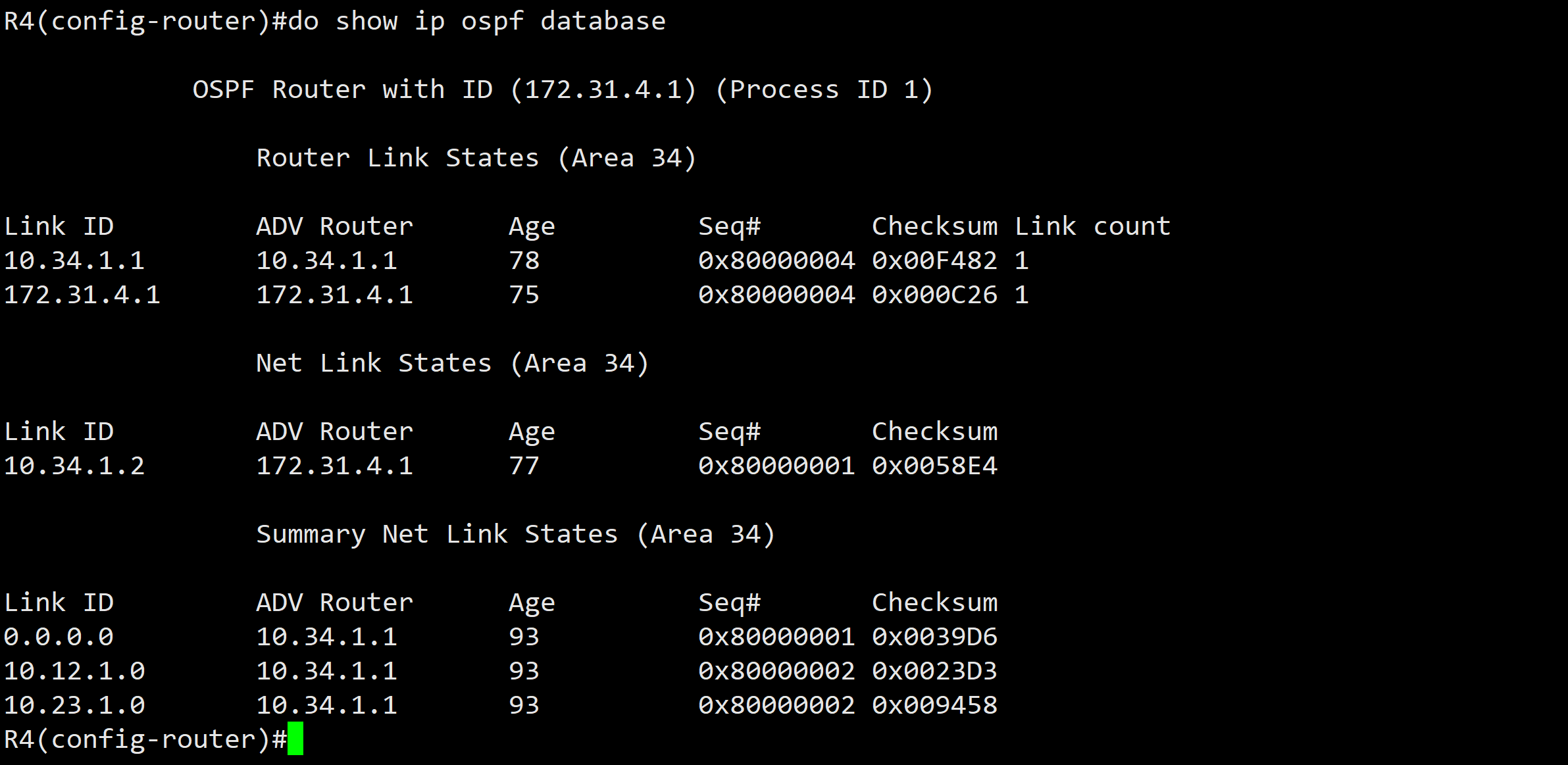

  • 在R3和R4 上配置 area 34 stub，可以看到产生了1条默认路由。R4上没有了Type4 和 Type5
    • 但是这里注意到，在默认路由之外还有2条 OSPF 路由也指向了相同的下一跳地址 10.34.1.1，这2条实际是可以被默认路由包含的，这两条也可以去掉，进而把路由表减小到最小，这样就用到了 Totally Stubby

实验 - 图3

实验 - 图4

Totally Stubby Area

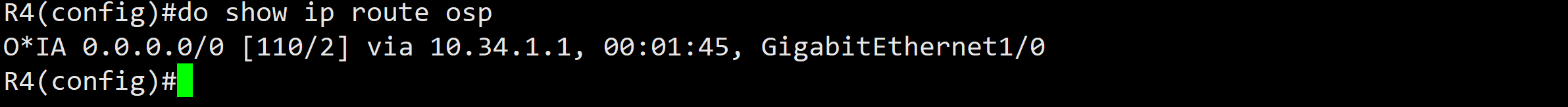

  • 在R3上配置Total Stubby，area 34 stub no-summary 。 然后到R4 上查看OSPF路由

实验 - 图5

NSSA

  • R4 配置了Stub Area之后，R4 上的Redistribute 是不被允许的，R3无法收到。但如果实际还有这样的需要，就需要通过NSSA来解决问题
    • 在R3 和 R4 上配置NSSA
    • 观察R3 的路由Prefix 变成了N2

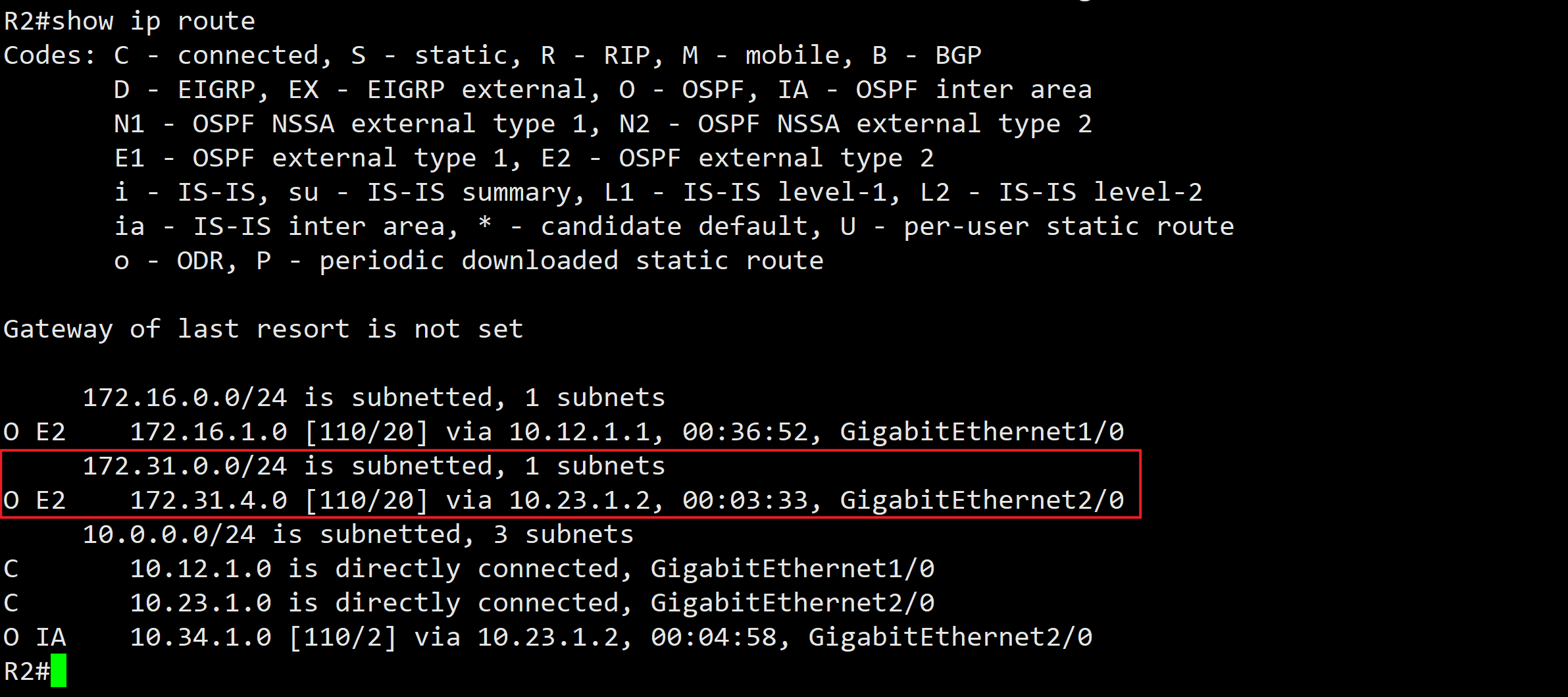

    • 而R2上同样的条目是 E2 —— R3 将R4 产生的Type7 LSA 转换成了 Type5 LSA
    • 注意默认NSSA是不带默认路由的，可以通过 area 34 nssa default-information-originate 补上

实验 - 图6

实验 - 图7

Totally NSSA

  • 在R3 上配置 area 34 nssa no-summary，到R4 上观察路由变化，可以看到之前2条通过Type3 LSA 宣告的其他网络路由没有了，取而代之的是1条默认路由

实验 - 图8
