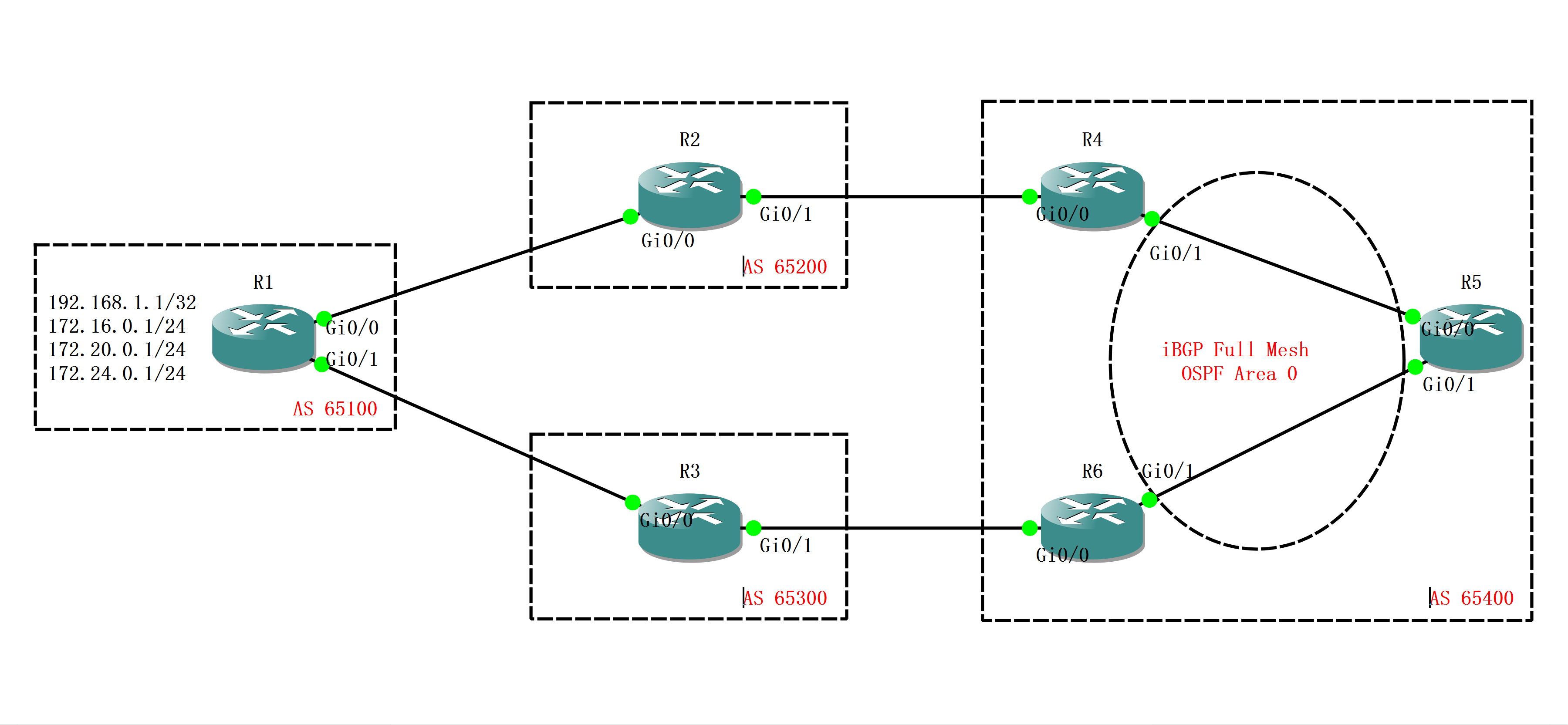

拓扑

实验01 Origin Code - 图1

基本配置

  • 配置接口IP
  • 配置

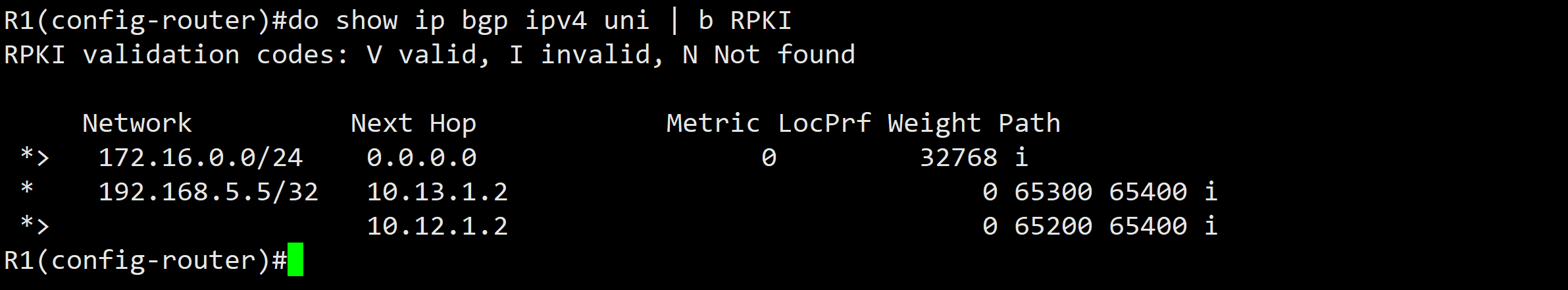

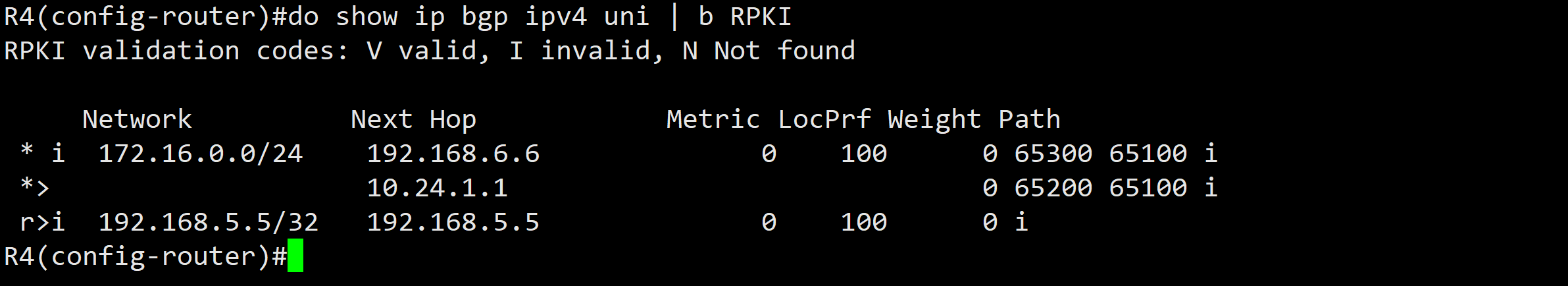

  • R4 看到路由标识为i（最后那个 i），表示通过network 命令产生的路由

实验01 Origin Code - 图2

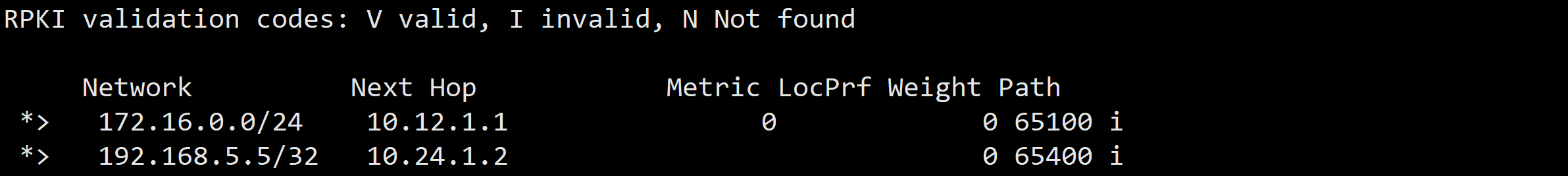

  • R1到192.168.5.5 有2条路由，最佳是走上面的R2。我们现在通过修改R2上 origin code，使得最佳路径变为下面的R3

实验01 Origin Code - 图3

  • 对于R1来说，AS_PATH 一致，然后需要比较的就是 origin code. 我们把R2 上这条路由的 origin code 改为 incomplete . 然后把route-map 加载到进站方向
    • 模拟器上只支持改为 incomplete

实验01 Origin Code - 图4

实验01 Origin Code - 图5

  • 修改完成后，R2可以看到R4 传递过来的路由变成了 ? 另外多了的那条路由是从R1下面绕过来的（由R1转发）。 R2自己选择的还是走R4，因为AS_PATH 更短
  • 再来看R1的前后对比。现在R1 开始走下面R3 的路径了，同时走R2的路径标识变成了 ? —— 因为 IGP 优先级高于 INCOMPLETE。 R1知道这条更优路由，所以会把他发给R2

实验01 Origin Code - 图6

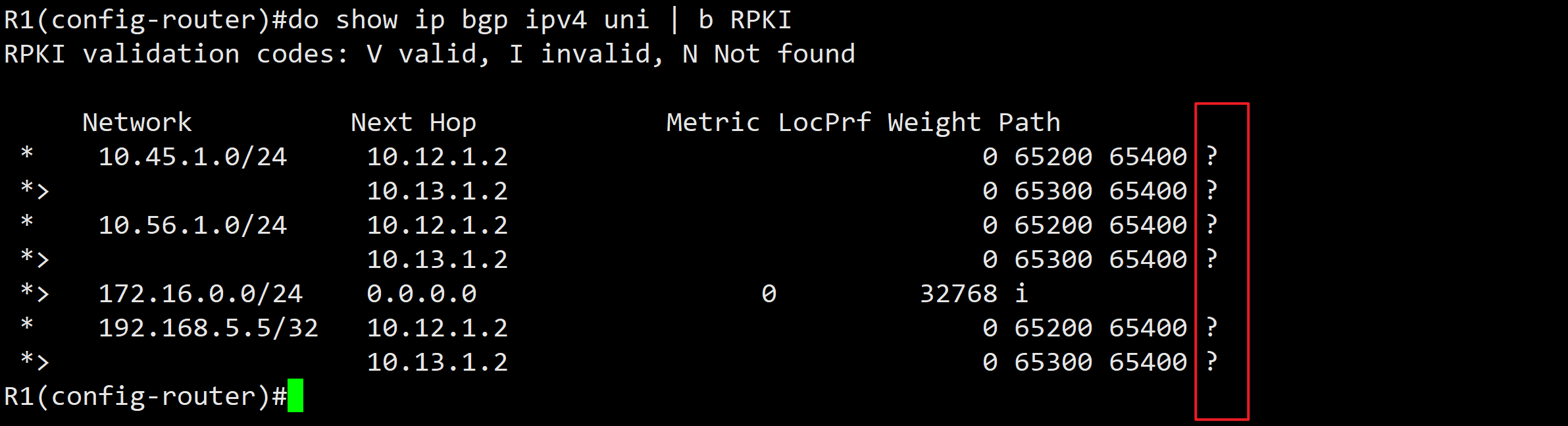

  • 现在回到R2，拿掉 route-map，拿掉 network，改为 redistribute connected 。回到R1 可以看到路由标识都变成了 ?

实验01 Origin Code - 图7
