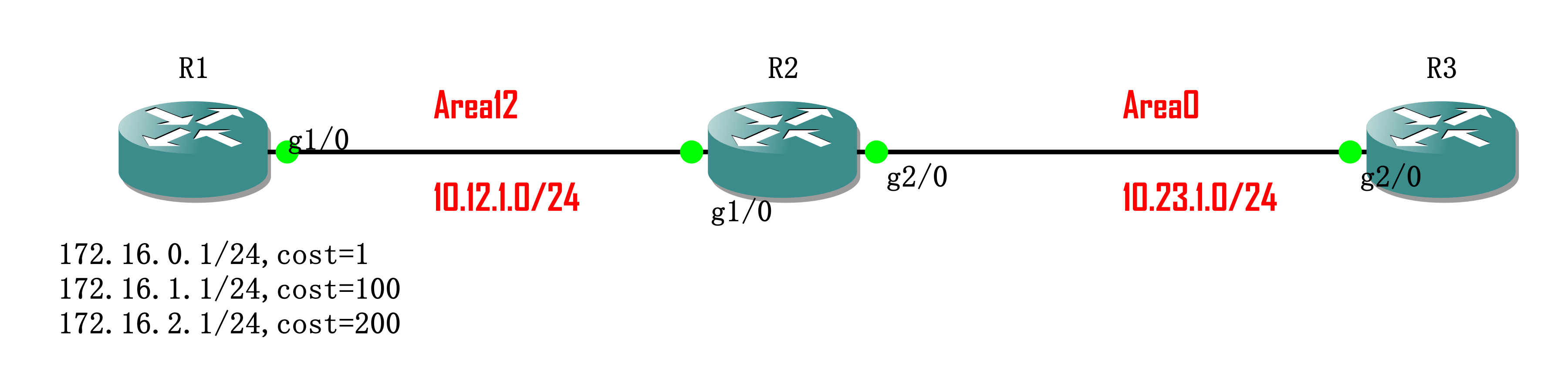

拓扑

实验 01-02 Summarization - 图1

实验01 Inter area Summarization

步骤

  • 默认情况下，在R3 上可以看到3条路由，注意看Cost 的不同

实验 01-02 Summarization - 图2

  • 在R2 上执行汇总，area 12 range 172.16.0.0 255.255.252.0
    • 172.16.0.1 / 172.16.1.1 / 172.16.2.1 汇总后的子网掩码是 /22
    • 前缀最小的是 172.16.0.1
    • 所以结果是 172.16.0.0/22

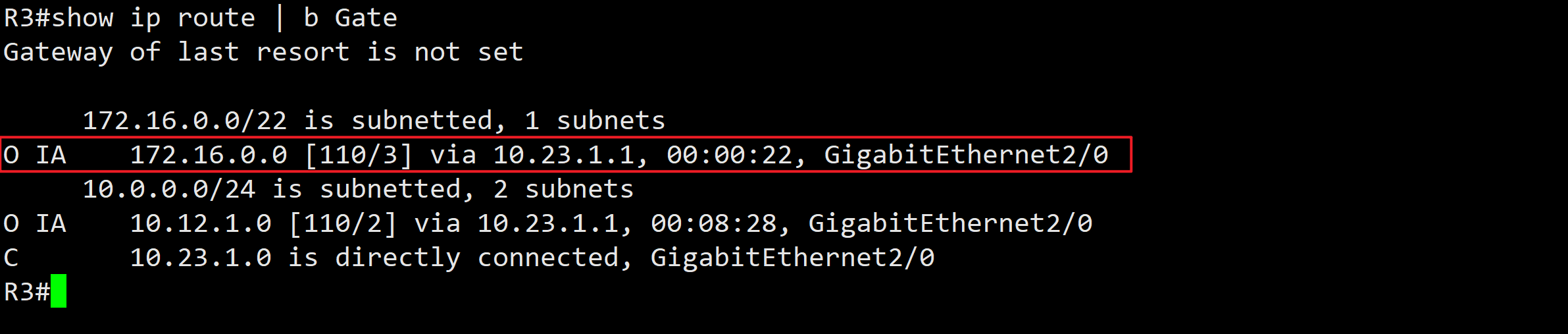

  • 再回R3 查看路由，确认结果（地址 和 Metric）

实验 01-02 Summarization - 图3

  • 回R2 查看路由，可以看到多了1条，指向null0 —— 意思是我虽然对外宣告这么大一个IP地址，但进来的只有一部分归我管，其他的我会丢弃

实验 01-02 Summarization - 图4

实验02 External Summarization

步骤

  • 和Inter 不同的是，3个Lo 需要通过 redistribute 宣告出去

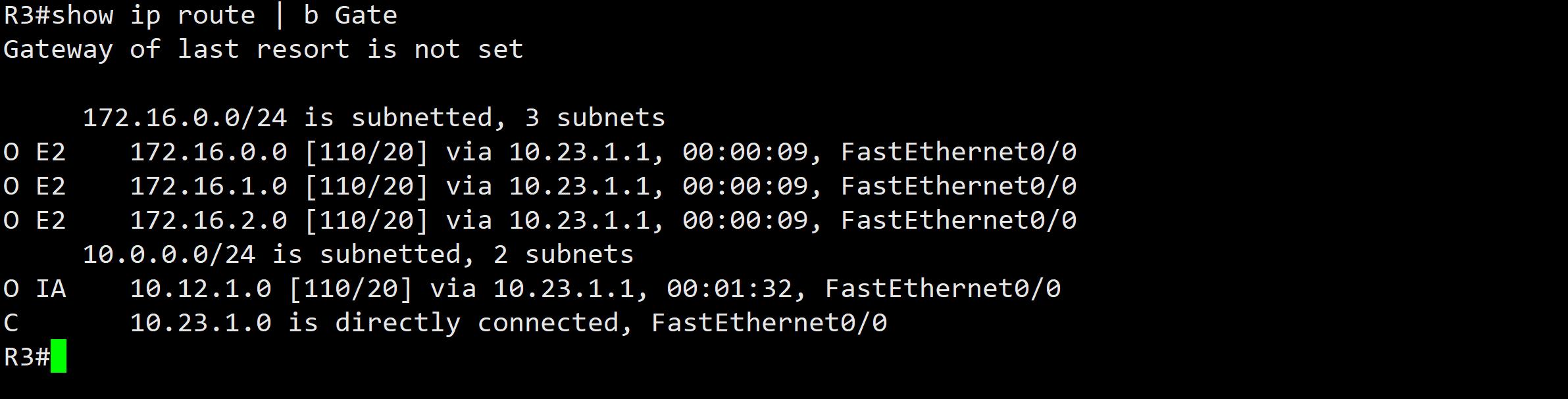

  • 到R3 上查看路由，因为是E2，所以接口配置的 cost 没有生效

实验 01-02 Summarization - 图5

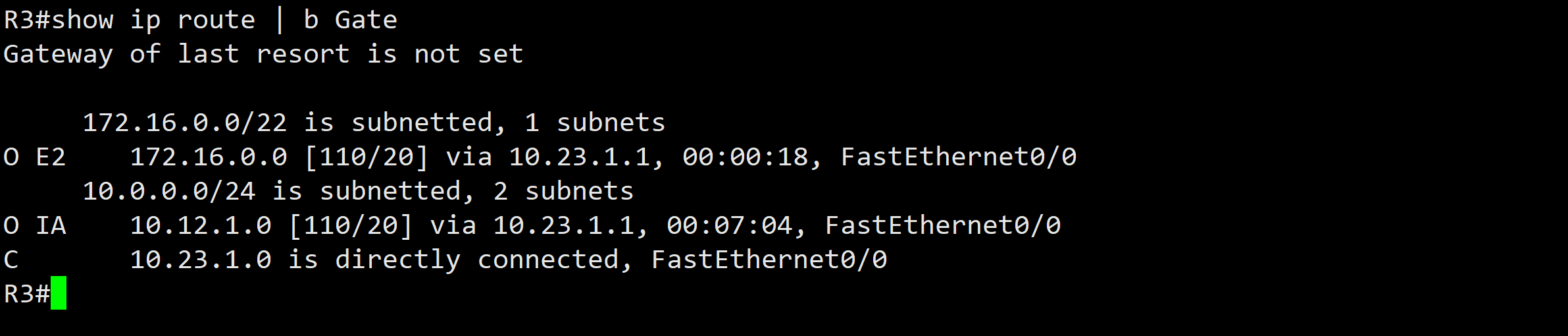

  • 汇总需要到ASBR 即R1 上做，然后再到R3上查看
    • summry-address 172.16.0.0 255.255.252.0

实验 01-02 Summarization - 图6

  • 现在我们来看一些变化。在R1上 no 掉这个 summary，然后将Area12 配置成 nssa，此时R1 会向Area12 内发送Type7，而R2 会对这个Type7 进行翻译。
    • 此时重新在R1 上配置 Summary-Address，R3上可以看到汇总路由，只不过R2上看到的是 O N2，而R3 上看到的是 O E2
    • 拿掉R1上的 Summary，在R2上配置，R3 也可以看到汇总路由
    • 无论在R1 还是 R2上做汇总，都会生成指向 Null0的汇总路由
