实验 6X14 - CCNP Configure BGP @David

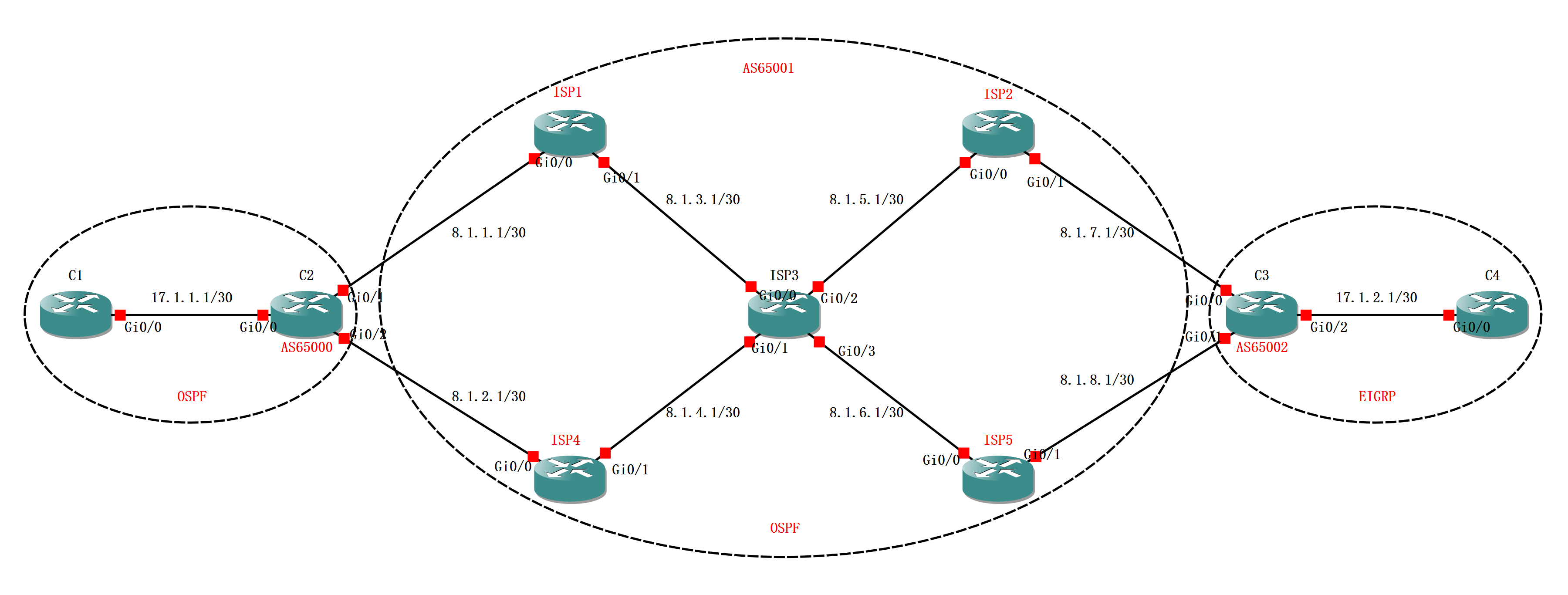

拓扑

步骤

router ospf 100
 redistribute bgp 65000 subnets
 network 17.1.1.0 0.0.0.3 area 0
 default-information originate
!
router bgp 65000
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 8.1.1.2 remote-as 65001
 neighbor 8.1.2.2 remote-as 65001
 !
 address-family ipv4
  redistribute ospf 100
  neighbor 8.1.1.2 activate
  neighbor 8.1.2.2 activate
 exit-address-family
!
ip route 0.0.0.0 0.0.0.0 Null0

router ospf 100
 network 0.0.0.0 255.255.255.255 area 0
!
router bgp 65001
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 11.11.11.11 remote-as 65001
 neighbor 11.11.11.11 update-source Loopback0
 neighbor 12.12.12.12 remote-as 65001
 neighbor 12.12.12.12 update-source Loopback0
 neighbor 14.14.14.14 remote-as 65001
 neighbor 14.14.14.14 update-source Loopback0
 neighbor 15.15.15.15 remote-as 65001
 neighbor 15.15.15.15 update-source Loopback0
 !
 address-family ipv4
  neighbor 11.11.11.11 activate
  neighbor 11.11.11.11 route-reflector-client
  neighbor 12.12.12.12 activate
  neighbor 12.12.12.12 route-reflector-client
  neighbor 14.14.14.14 activate
  neighbor 14.14.14.14 route-reflector-client
  neighbor 15.15.15.15 activate
  neighbor 15.15.15.15 route-reflector-client
 exit-address-family
!

router eigrp 100
 network 17.1.2.0 0.0.0.3
 redistribute bgp 65002 metric 1000000 1 255 255 1500
!
router bgp 65002
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 8.1.7.2 remote-as 65001
 neighbor 8.1.8.2 remote-as 65001
 !
 address-family ipv4
  redistribute eigrp 100
  neighbor 8.1.7.2 activate
  neighbor 8.1.8.2 activate
 exit-address-family
!

router ospf 100
 network 8.1.3.0 0.0.0.3 area 0
 network 11.11.11.11 0.0.0.0 area 0
!
router bgp 65001
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 8.1.1.1 remote-as 65000
 neighbor 13.13.13.13 remote-as 65001
 neighbor 13.13.13.13 update-source Loopback0
 !
 address-family ipv4
  neighbor 8.1.1.1 activate
  neighbor 13.13.13.13 activate
  neighbor 13.13.13.13 next-hop-self
 exit-address-family
!

关注点

默认路由的不同宣告方式，以及导致的差异

• C2 做了1条默认路由，然后做了 OSPF 和 BGP 的双向重分布。C1 最终收到2条来自C2 的路由
  • ip route 0.0.0.0 0.0.0.0 Null0
  • OSPF： default-information originate
  • 同时出现了汇总和明细路由

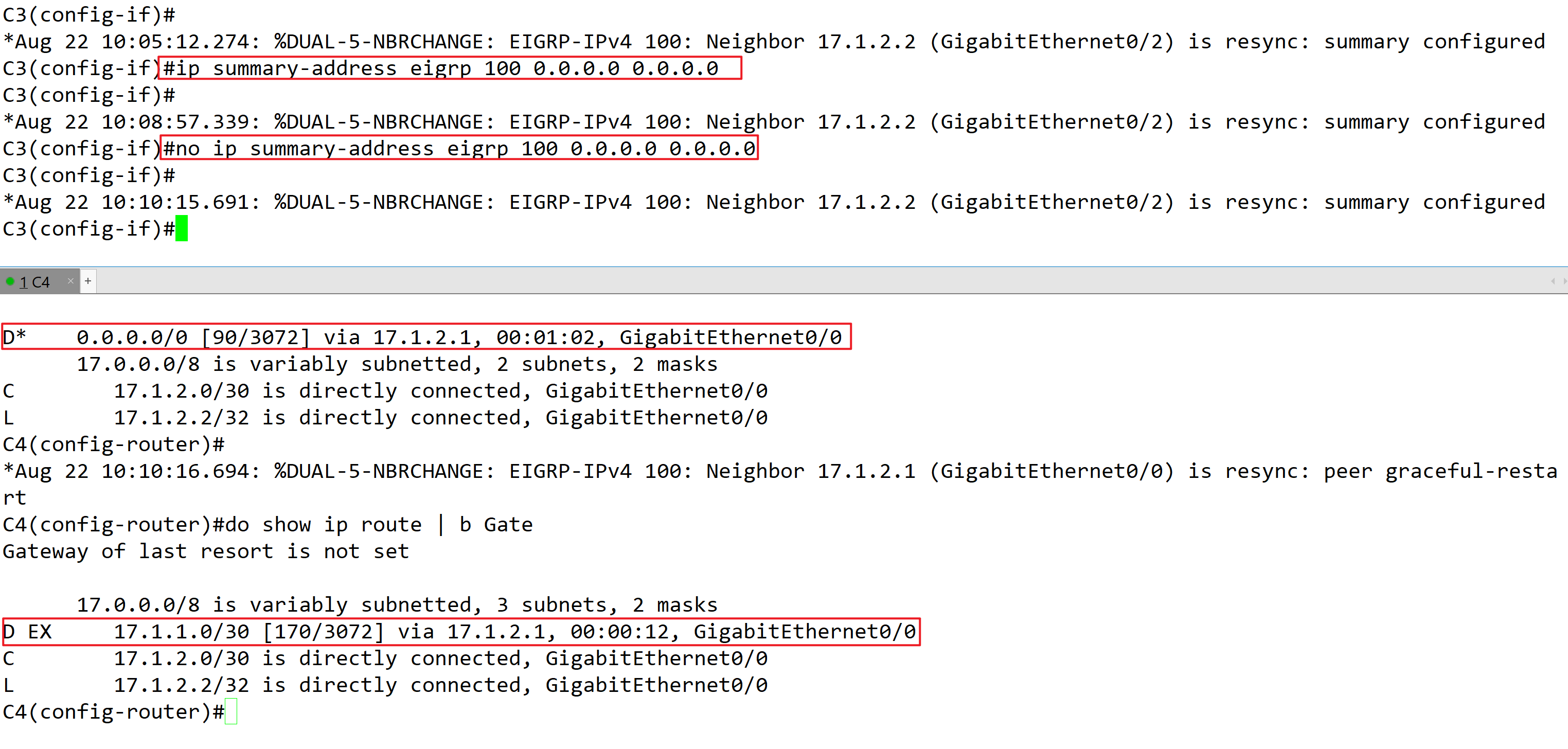

• C3也做了1条默认路由，然后做了 EIGRP 和 BGP的双向重分布，但是C4上只会收到1条0.0.0.0 默认路由，没有17.1.1.0 的明细路由。 如果去掉G0/2 上的汇总，在C4上是可以看到 17.1.1.0 的明细路由的，说明 0.0.0.0 覆盖了 17.1.1.0
  • 在G0/2 接口上：ip summary-address eigrp 100 0.0.0.0 0.0.0.0

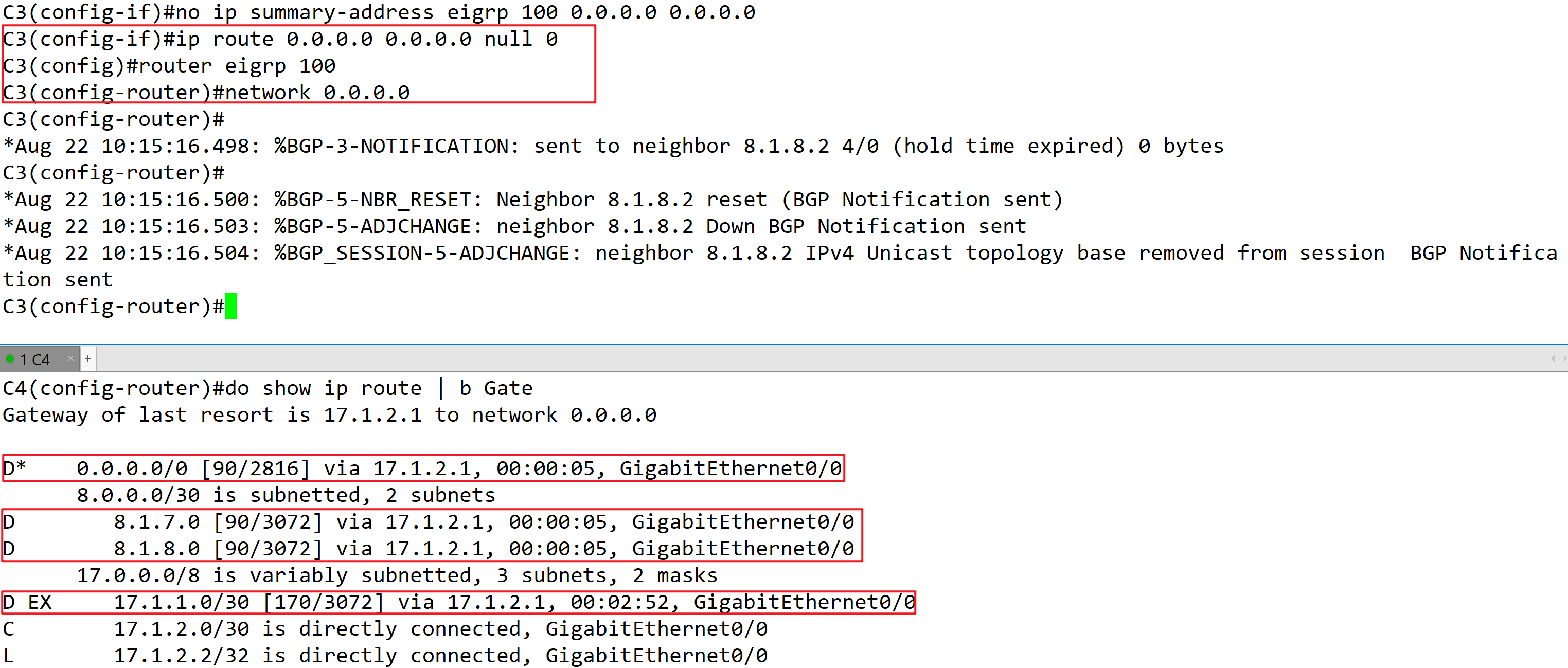

• C3 通过另外1种方式宣告默认路由，C4 倒是同时收到了来自EIGRP的 默认路由和明细路由，但是也带进来了8.1.7.x 和 8.1.8.x
  • ip route 0.0.0.0 0.0.0.0 Null0
  • EIGRP： network 0.0.0.0

• @20220824 复习 EIGRP 的默认路由宣告方式
  • 通过出口（IP，物理接口）宣告 —— 本例中是2个出口，不适用
  • 通过对内接口，执行 ip summary-address —— 即本例中最开始使用的方式，结果是C4 上只会收到默认路由，不会收到明细路由，不影响通信 正确方式
  • 创建指向null0默认路由， ip router 0.0.0.0 0.0.0.0 null0，然后通过 redistribute static 向内宣告 —— C4上可以同时收到汇总 和 明细路由 —— 因为源头不同？正确方式
  • 上面用到的在 EIGRP中 network 0.0.0.0 是错误方法，这个命令的意思实际是所有接口都开启EIGRP错误方式

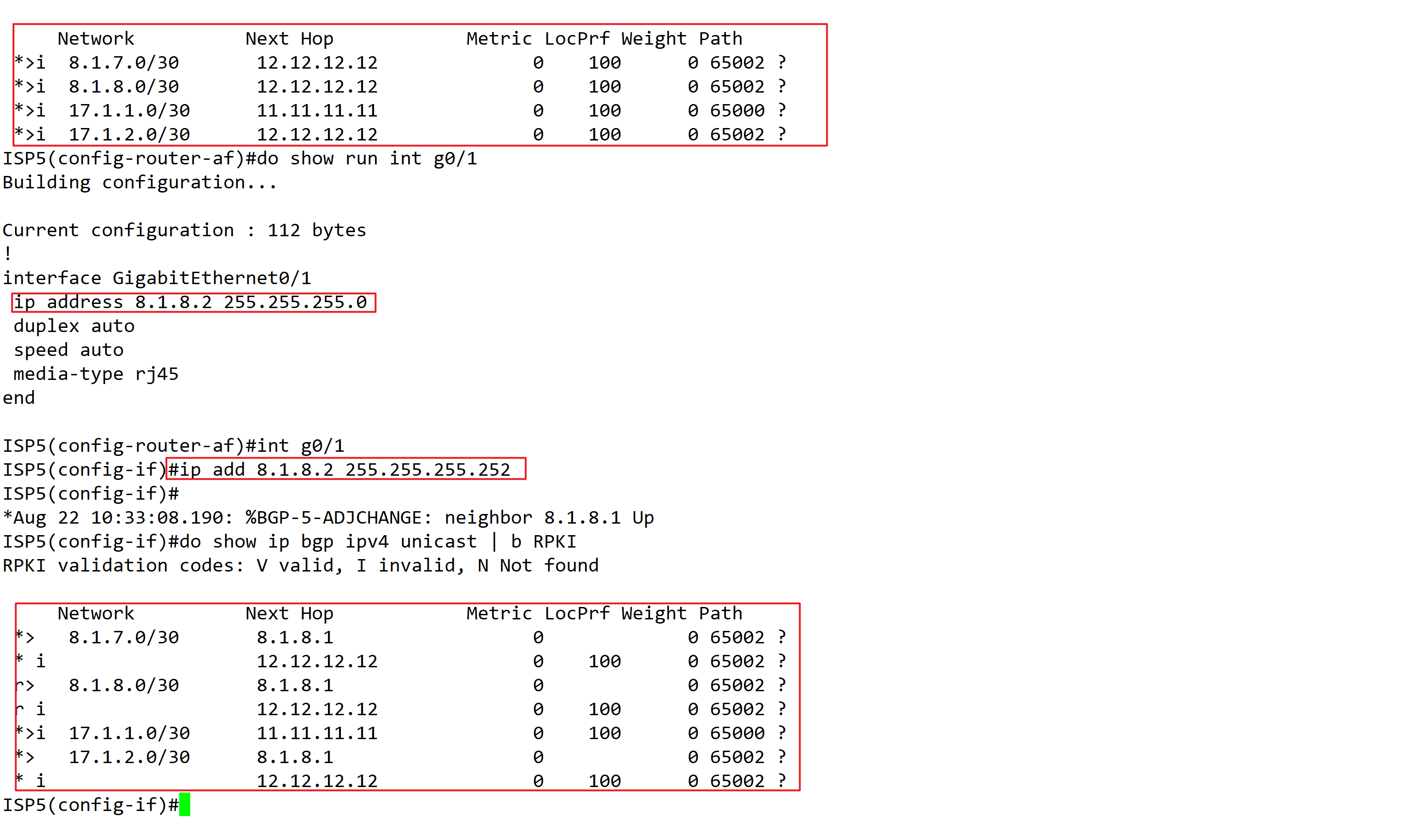

• 子网掩码设置错误，BGP邻居关系可以建立，但是不会发送路由。
  • 在C3上执行 show ip bgp ipv4 unicast neighbor 8.1.8.2 advetise-routes，可以查看C3 向 ISP5 发送的路由

• 现在遇到1个问题，
  • C3 上如果宣告默认路由，又在BGP中执行对EIGRP的重分布，会把8.1.7.x 和 8.1.8.x 也带进去 —— 但8.1.7.x 和 8.1.8.x 实际并没有在EIGRP中 @20220822
  • 但是 @20220823 没有观察到这个现象
  • 参考上面 @20220824 的补充说明，问题已解决，确认是之前的设置存在问题。 不能使用 network 0.0.0.0

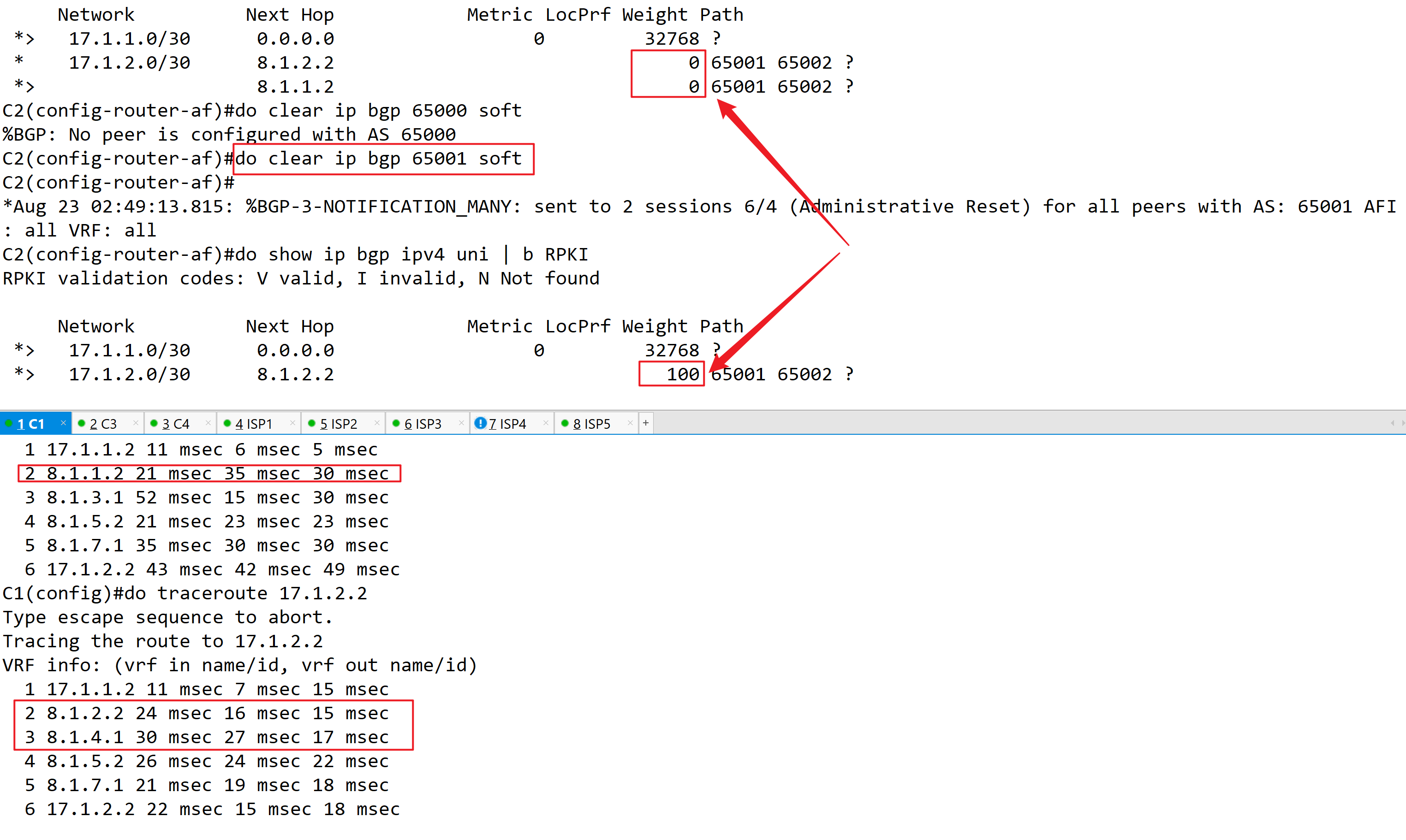

调整BGP路由的Weight，观察调整前后的路由变化

最终在两端的C1和C4看到的效果

C3 到17.1.1.0 目前走的是8.1.7.2，需要改成优先走8.1.8.2，有哪些方法

1. 在C3 上修改走8.1.8.2 路由的 Weight
2. Local Preference 在C3 上修改 无效
3. 在ISP3 上修改来自ISP5 路由Local Preference 更高 无效 —— 影响的是去到17.1.2.0 的路由
