实验01 - Redistribution Basic

拓扑

步骤

第1部分

• R1、R2、R3 分属1个AS
• R1 和 R2 之间跑EIGRP、OSPF、BGP 3种协议，注意不要用 lazy 配置方式

router eigrp 100
 network 10.12.1.0 0.0.0.255
!
router ospf 100
 network 10.12.1.0 0.0.0.255 area 0
 network 192.168.1.1 0.0.0.0 area 0
!
router bgp 65100
 bgp log-neighbor-changes
 neighbor 10.12.1.2 remote-as 65100
!

• R1 上增加1个 Lo1 - 192.168.1.2，并在ospf 中执行重分布 redistribute connected subnets。到R2 上观察
  • 非BGP，重分布进OSPF的默认类型是E2，Metric 是20
  • 192.168.1.1 的cost 为102，是因为我们设置了R2的G0/0 cost 为101

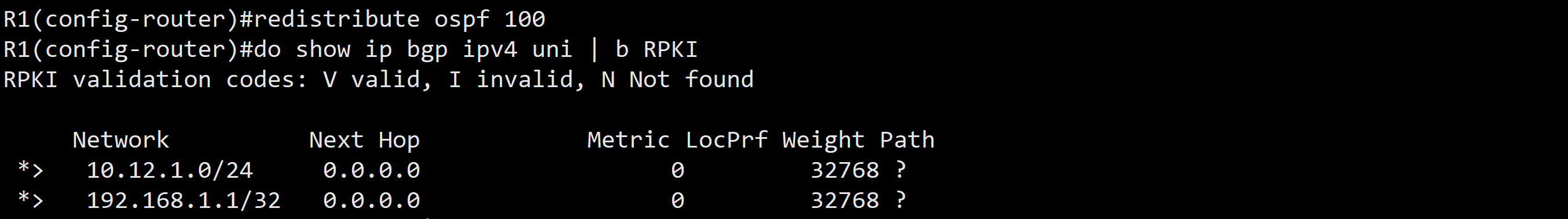

• 现在到R1，把OSPF 重分布进去BGP，看BGP是否会收到192.168.1.2 —— 结果：没有。证明了在1台Router上，重分布不能穿越、跨越

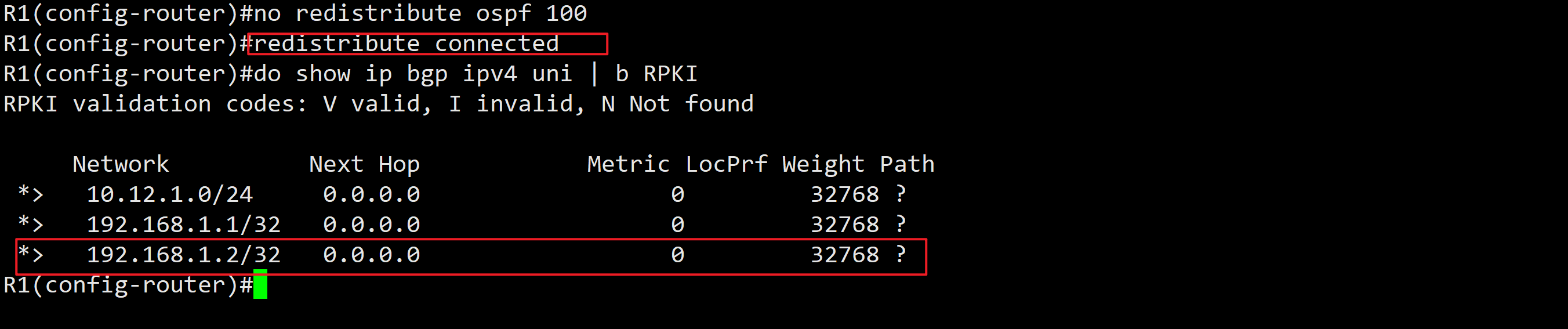

• 我们直接在BGP中进行重分布，可以看到192.168.1.2 的路由有显示 —— 其他协议重分布进入BGP，Weight 被设置为32768

• 因为R1、R2、R3 之间配置了eBGP，我们到R3上查看路由，可以看到R3 收到了192.168.1.2 的路由。证明在不同Router之间，重分布是可以穿越的 —— 这个结论是对的，但是课程这个过程有问题，R3 收到的路由是BGP-BGP-BGP这样的路径，并不是是Static-OSPF - OSPF - BGP -BGP 这样的
  • 重新捋了下思路，只要在R1 A协议重分布进B协议，在R2上 B协议重分布进C协议，在R3的C协议上有收到，其实就能证明路由重分布在不同Router之间是可以穿越的
  • 那需要做的就是
    • 在R1 和 R2之间断开BGP，只跑OSPF
    • 在R1 的OSPF里 redistribute connected
    • 在R2 的BGP里 redistribute OSPF，需要加上 match external 2 参数
    • R2和R3之间只跑BGP
    • 然后到R3上查看路由

第2部分

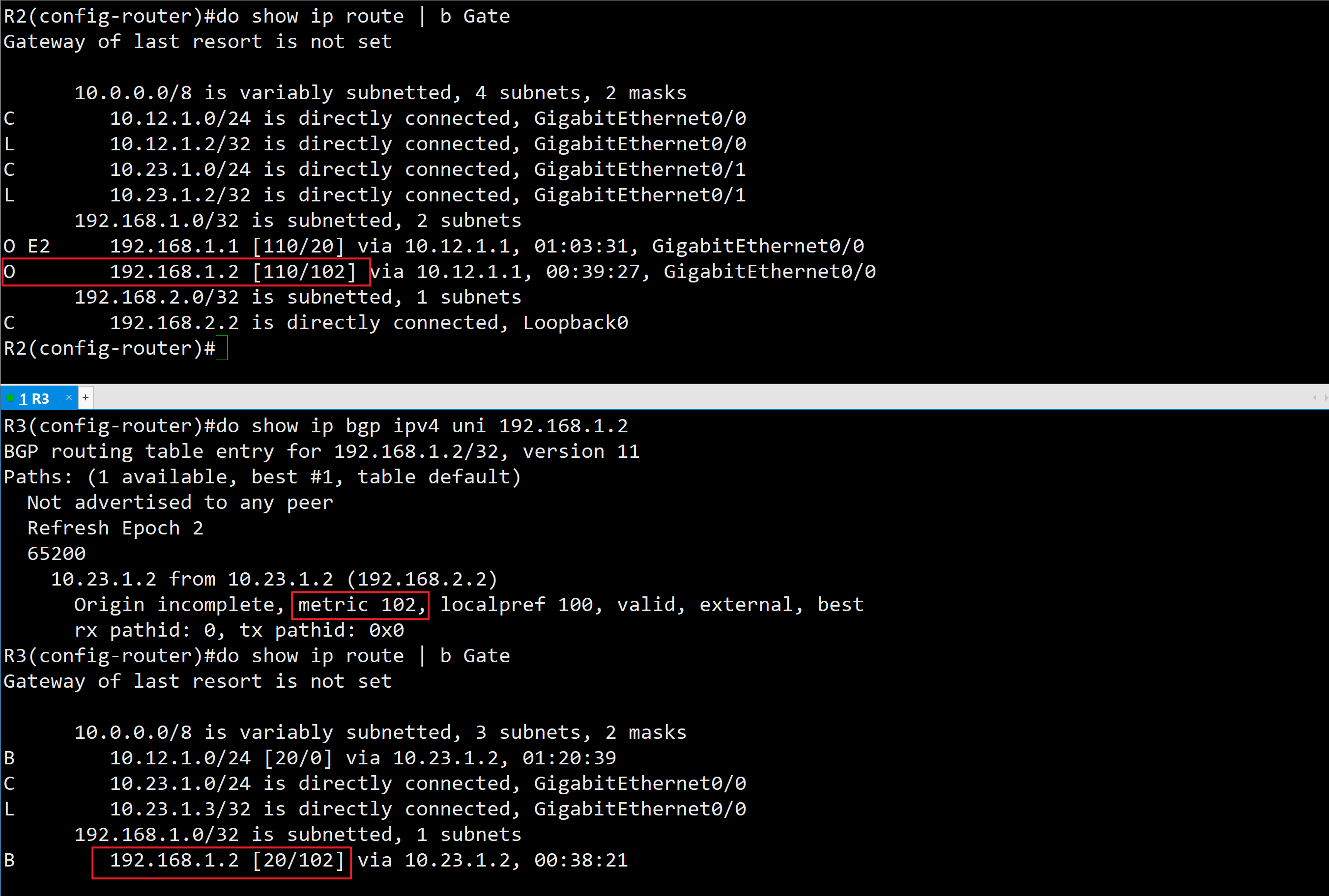

• R1 通过OSPF network 命令宣告Lo 192.168.1.2，R2通过OSPF学到。在R2的BGP上执行 redistribute ospf 100，到R3上确认路由。可以看到，其他协议重分布进BGP的时候，Metric保留为原IGP Metric

第3部分 Mutual Redistribution

• R3上在BGP中宣告Lo0，确保R2有学习到，R1没有（需要断开R1和R2的BGP）
• 在R2的 OSPF里，将BGP路由redistribution。然后到R1上查看路由，可以学习到R3 的Lo0，Metric为1 —— BGP 重分布进OSPF，Metric为1

第4部分 Seed Metric

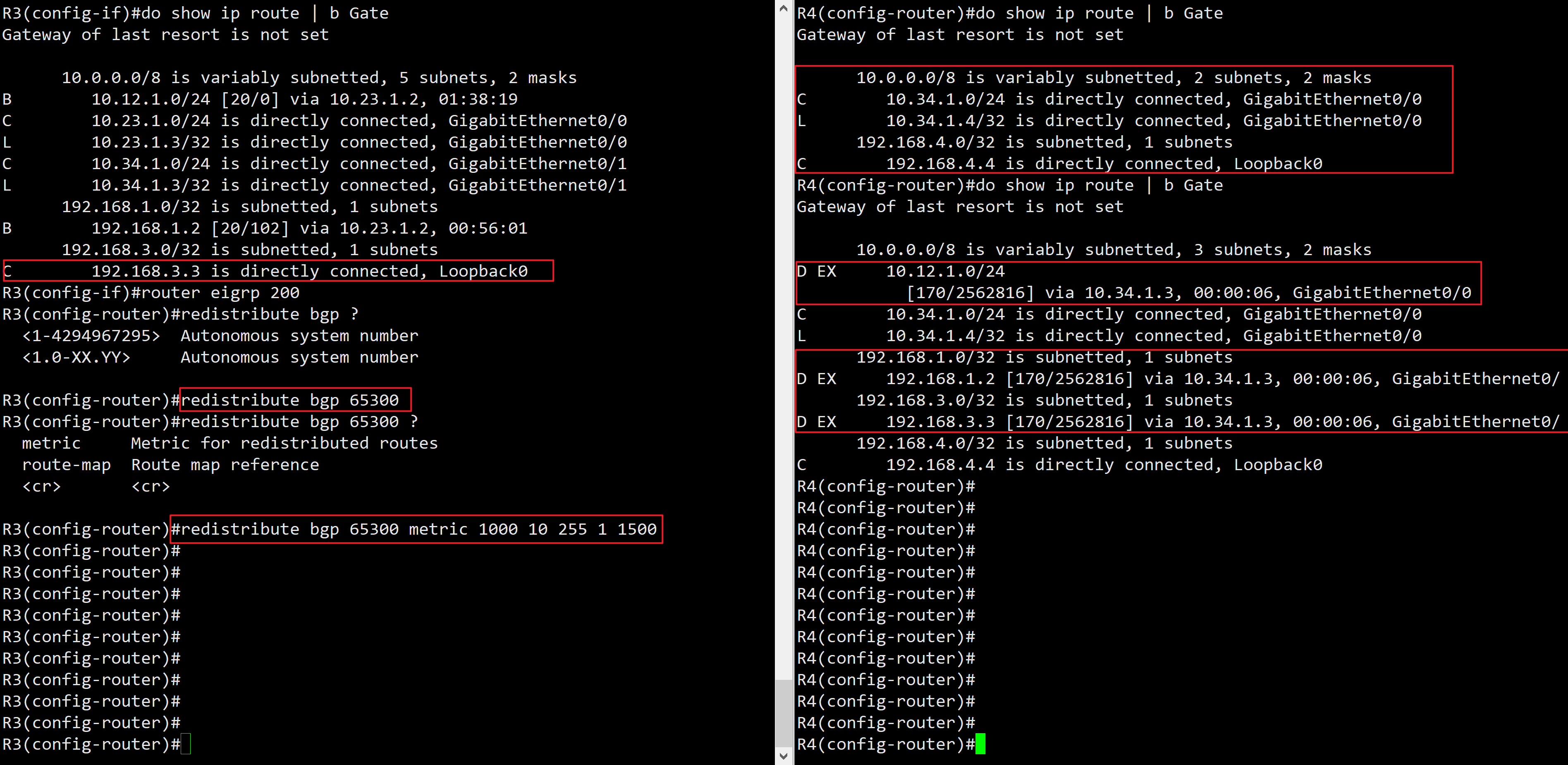

• 前面我们已经交叉看了一些相关的Metric，我们再来看下 redistribute 进 EIGRP 时的Metric变化。在R3 和 R4 之间构建EIGRP。 然后在R3 的EIGRP中，将通过BGP 学到的路由进行重分布。 可以看到，在redistribute bgp 65300 不带任何参数执行后，R4没有收到任何路由 —— 因为此时的Metric被设为无限大，不会进入到路由表。我们修改了重分布携带的metric 参数（5个K值）之后，可以看到R4 成功地学到了路由
• 注意，被重分布的除了2条通过BGP学到的理由，还有192.168.3.3
