Stubby Area

  • OSPF 中的1种特殊区域，可以用于过滤外部路由（filter out external route) 或者 block inter area route
  • 通过Hello数据包中的 Area Flag 标识
  • 包括
    • Stub Area 衍生出了 Totally Stubby Areas
    • Not-so-stubby-areas (NSSAs) 衍生出了 Totally NSSAs

Stub Area

  • 过滤Type4 (external route) 和 Type5 (ASBR summary)，同时也禁止了重分布的路由进入
  • 当Type5 LSA 到达Stub Area 的 ABR时，ABR 生成1条默认路由，并通过Type3 宣告 —— 避免在内部Area产生过多的路由条目
  • 命令：Area area-id stub，R3和R4 都需要配置

Totally Stubby Area

  • 在Stub Area的基础上更近了1步，不仅过滤Type4 和 Type5，把Type3 也过滤掉
  • 命令：Area area-id stub no-summary 只需要在R3 上配置

Not-So-Stubby-Area (NSSA)，过滤O E1、O E2

  • 禁止Type5 但是允许Redistribution 。Redistribution 进来路由只能使用 Type7
  • 命令：area area-id nssa [default-information-originate]
    • 疑问：是不是没有了Type5，就对应没有了Type4

Totally NSSA，过滤O E1、O E2 和 OIA

  • 在NSSA的基础上，过滤掉Type3
  • 命令：Area area-id nssa no summary 只需要在R3 上配置

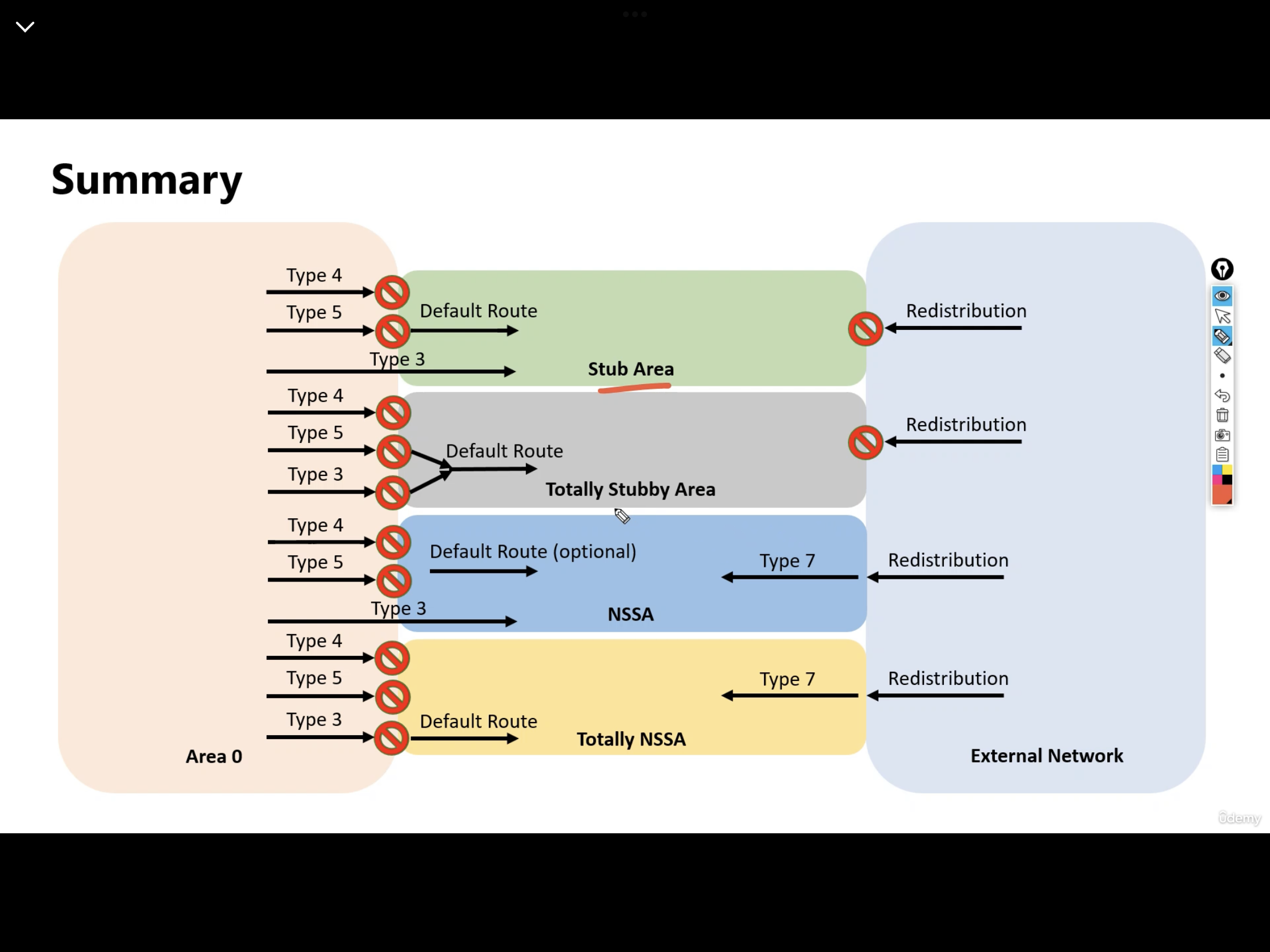

27 Stubby Areas - 图1
