• 重温配置步骤
  • PE 开启 VRF
  • MPLS 区域内开启OSPF
  • PE 之间建立 iBGP —— address-family vpnv4
  • PE 和 CE之间建立 eBGP —— address-family ipv4 vrf XXX
  • MPLS 区域内开启 LDP
    • mpls ip 即可，LDP 协议是默认配置
    • mpls label protocol ldp
• 在PE 查看BGP 邻居，需要使用不同的命令 ： show bgp vpnv4 uni all summ

• 这里注意到第1个问题，LDP建立连接使用的LDP ID是router-id（LoopBack，最大的物理接口IP地址），在router-id 对应的地址不可达情况下，LDP是无法建立的 —— 耗费了半天时间

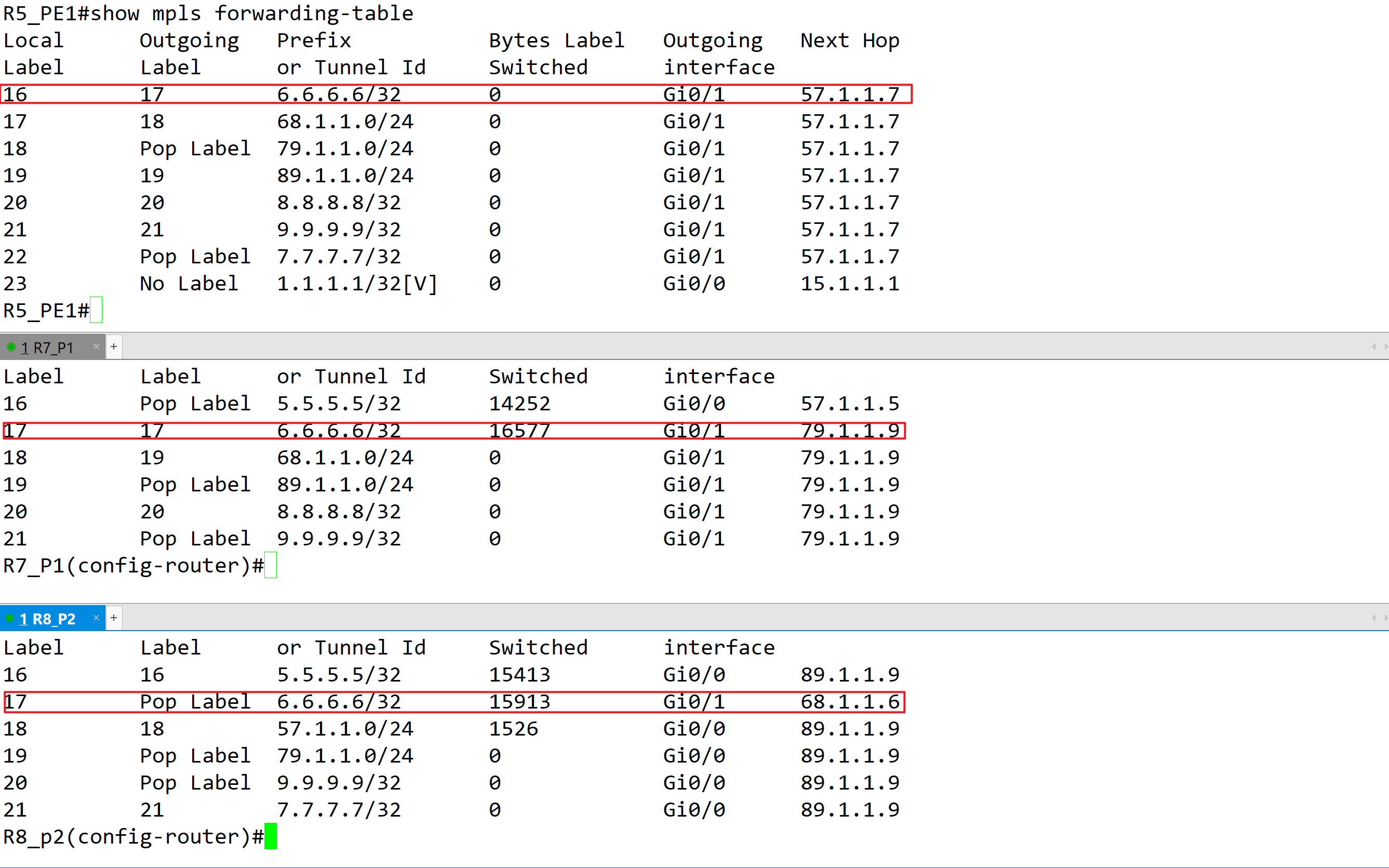

  • 无法建立表现为 Outgoing Label 全是显示为 No Label
  • 之前的实验都没有配置Loopback，直接使用物理接口，而物理接口在OSPF关系建立后都是可达的
• 查看LDP 邻居 ：
  • show mpls ldp discovery
  • show mpls ldp neighbor

• 这里注意到第2个问题，两侧归属于同1个VRF的Router 的RD 需要一致

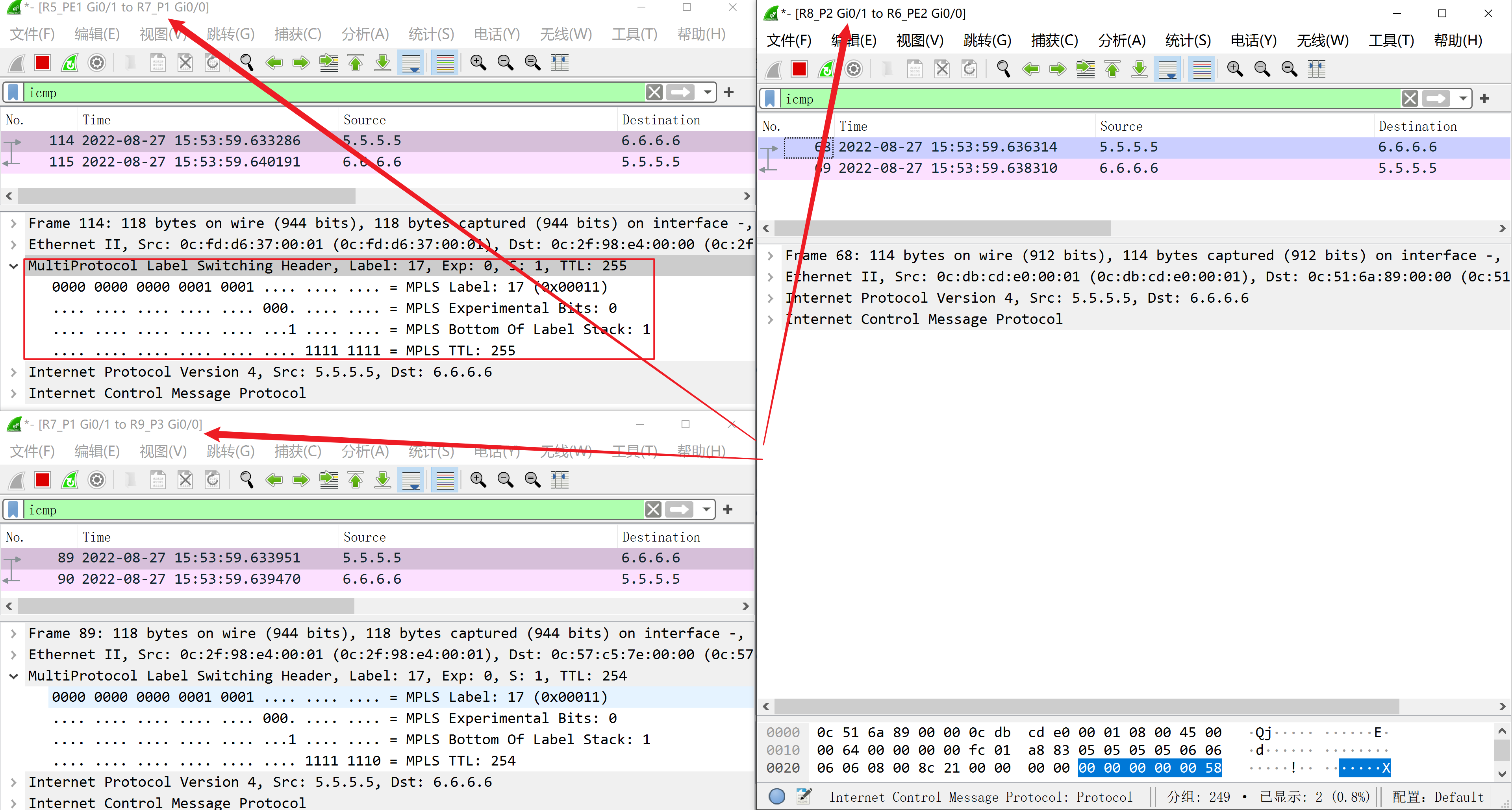

• traceroute mpls ipv4 6.6.6.6/32

• ping 6.6.6.6 source loopback 0 repeat 1

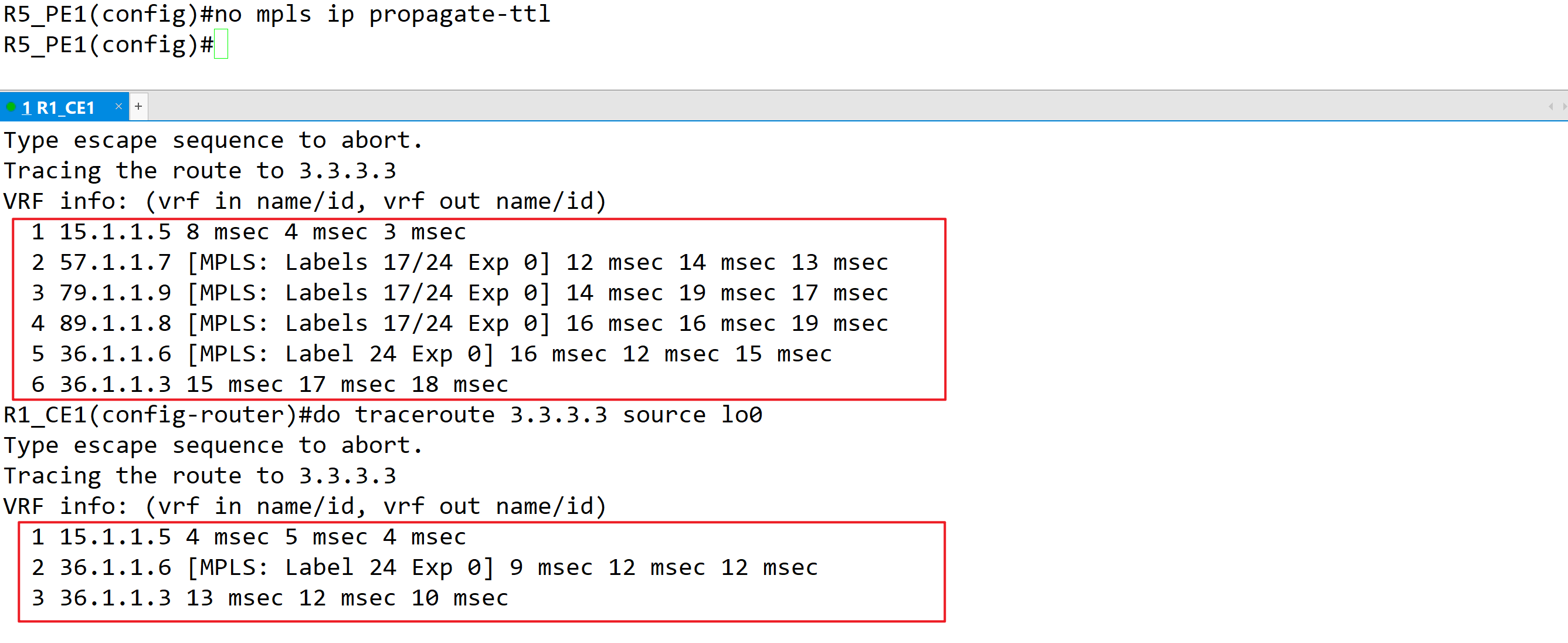

• Hide Core MPLS network ，只能看到PE节点，只需要在 Ingress PE 设置

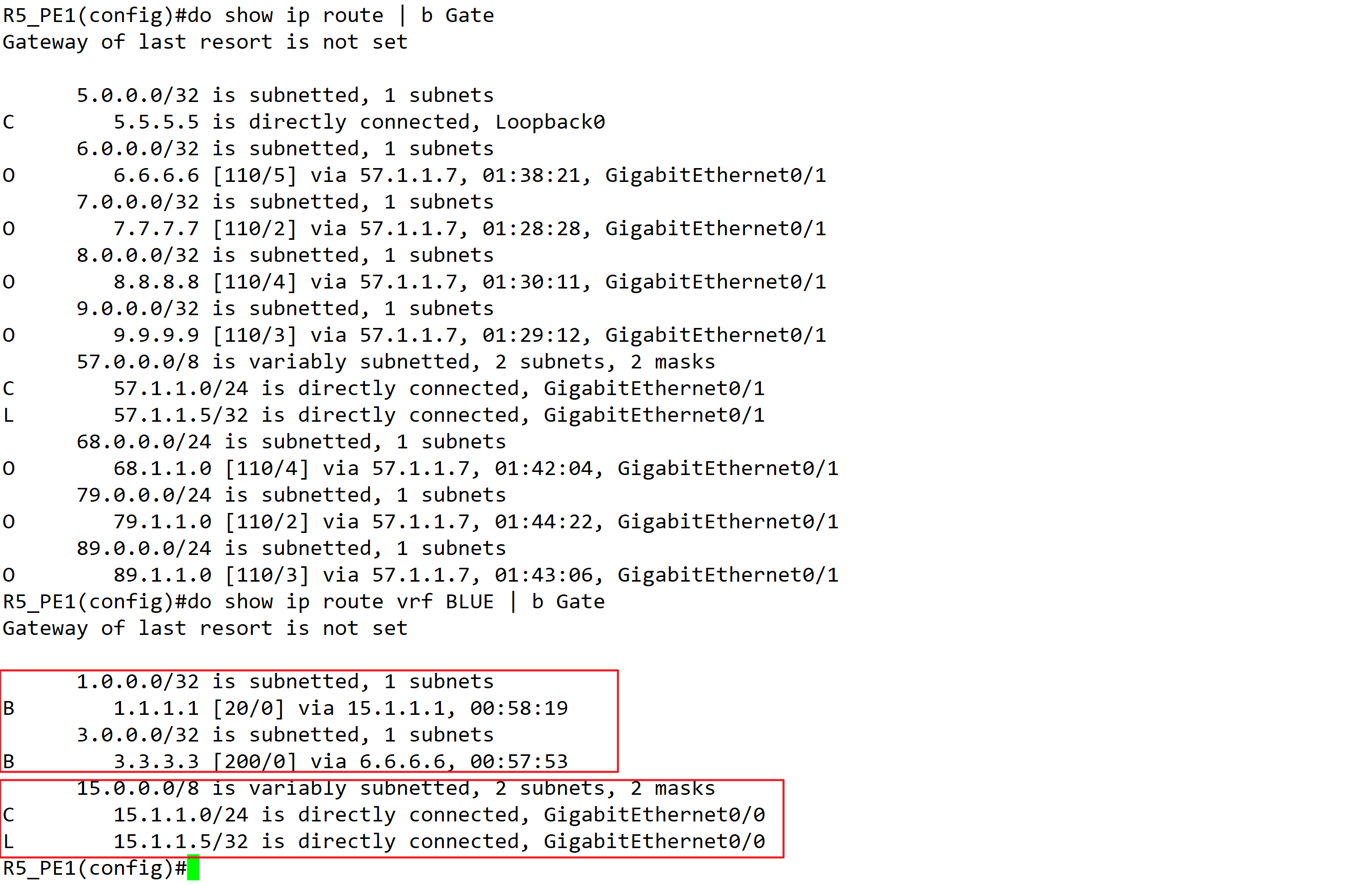

• 配置了 vrf 的接口，不会再在 ip route 输出中展示，通过MPLS 学到的地址也不会在 ip route 输出中

• vrf 的作用是使得PE 不同接口可以使用相同（网段）的地址 ，完全相同的都可以
• show bgp vpnv4 unicast all neighbors
• CE 和 PE 之间也不一定非要跑 BGP，VRF 接口可以跑任何动态路由协议。然后在 PE上做其他路由协议和BGP的重分布
