实验01 - Phase3

拓扑

步骤

• Hub 配置

interface Tunnel0
 ip address 192.168.1.1 255.255.255.0
 no ip split-horizon eigrp 100
 ip nhrp authentication CISCO
 ip nhrp network-id 1
 ip nhrp redirect
 ip summary-address eigrp 100 1.0.0.0 255.0.0.0
 tunnel source 10.12.1.1
 tunnel mode gre multipoint
 tunnel key 1
end

• 需要在Hub上既做1个汇总，又会下放1个明细路由
• 实际生产中，大部分情况下可以只下发0.0.0.0 的默认汇总路由，实验中是为了观察不同方案的效果
• Spoke_2 上宣告2个 Lo
• Hub 上对1.1.1.1 和 1.1.1.2 生成EIGRP 汇总路由
• 在Spoke_1 上确认路由，既有1.1.1.0/24 的汇总路由，也有12.12.12.12 的明细路由

• 当Spoke_1 需要去到1.1.1.2 时，会发给192.168.1.1. 但是当第1个数据包到达Hub 192.168.1.1时，Hub会发现有更好的直接路径 —— 因为当前路径是Hair Pin 形式，非最优 —— 所以会发送 NHRP Indication 给Spoke

• 在R1上执行Traceroute 1.1.1.2，观察路由表变化 —— NHRP as Route Source 的效果 —— 之前Spoke路由表中没有1.1.1.2(Overlay) 以及 192.168.1.12(Underlay) 的条目，现在多了标识为 H 的路由
  • 新增了之前没有的路由

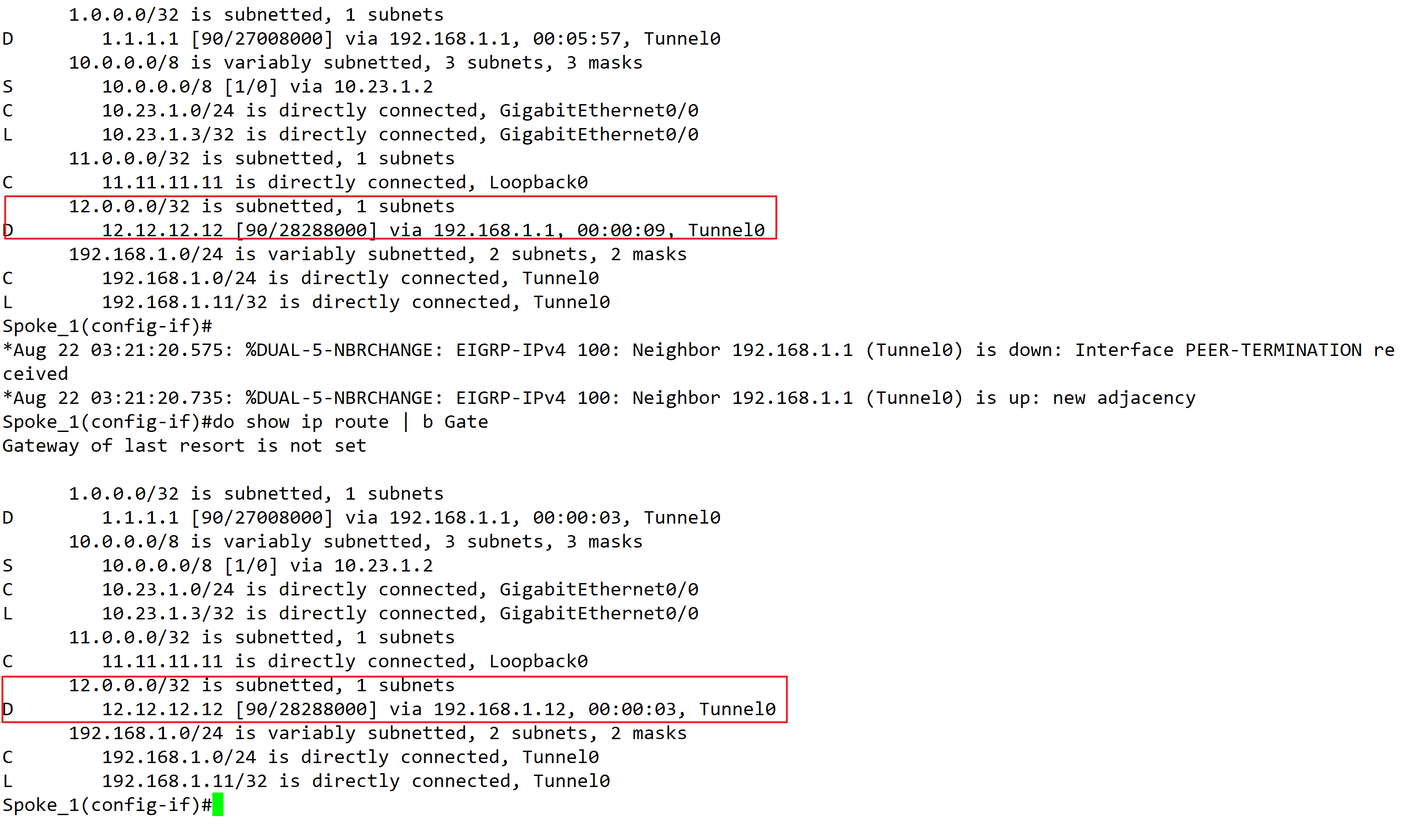

• 再在R1上执行 traceroute 12.12.12.12 —— 可以看到效果的前提是 Hub 上要关闭 no ip next-hop-self，也就是要执行 ip next-hop-self，让Hub 的192.168.1.1 成为 12.12.12.12 的下一跳，并将路由宣告给 Spoke_1 —— 这样才能执行 Next Hop Overrides，并看出效果，路由标识多了%
  • 修正了不算最优的路由

• show ip route next-hop-override 可以查看包含override 信息的路由表

总结

• No Phase
  • multi-tunnel in hub
• Phase1 支持汇总路由，但不支持Spoke 之间动态建立连接
  • Hub tunnel gre multipoint mode
  • Overlay IGP协议跑起来的前提是 Underlay 网络要通 —— 实验中我们用到的是静态路由
  • ip nhrp
  • ip nhrp authentication 要配置的话，Hub 和 Spoke 都要配置
  • no ip split-horizon —— 使得两端互相可达
• Phase2 支持动态建立连接，但不支持汇总路由，需要接收明细路由
  • Spoke tunnel gre multipoint
  • Hub + Spoke : nhrp
  • Hub：no summary, no next-hop-self, no ip split-horizon
  • Spoke：Pseudo Multicast，ip nhrp nhs 192.168.1.1 nbma 10.12.1.1 multicast
  • 执行 no split-horizon eigrp ASN 之前，Hub 不会向Spoke 下发明细路由
  • 执行 no next-hop-self eigrp ASN 之前，Spoke 上的明细路由都是指向Hub

• Phase3
  • Hub：ip redirect
  • Spoke：ip nhrp shortcut

注意点

• Spoke 上的 ip nhrp nhs serverAddr —— serverAddr 是Hub 的 T0 接口地址
• 部分命令在高版本IOS上是默认开启的，手动配置后不会在 show run 中显示出来。但为了保险起见，建议正常执行配置
  • ip nhrp map multicast
  • ip nhrp shortcut
